中考物理一轮复习微专题7 简单机械作图课件（鲁科版）

这是一份中考物理一轮复习微专题7 简单机械作图课件（鲁科版），共15页。

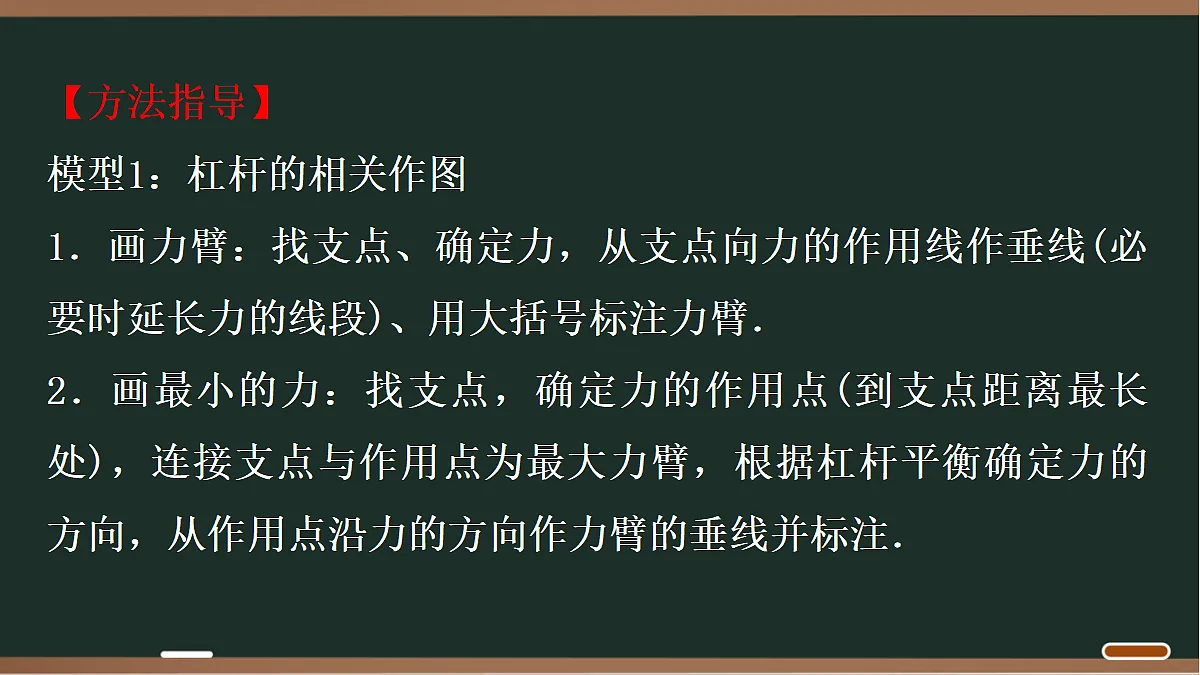

【方法指导】模型1：杠杆的相关作图1．画力臂：找支点、确定力，从支点向力的作用线作垂线(必要时延长力的线段)、用大括号标注力臂．2．画最小的力：找支点，确定力的作用点(到支点距离最长处)，连接支点与作用点为最大力臂，根据杠杆平衡确定力的方向，从作用点沿力的方向作力臂的垂线并标注．

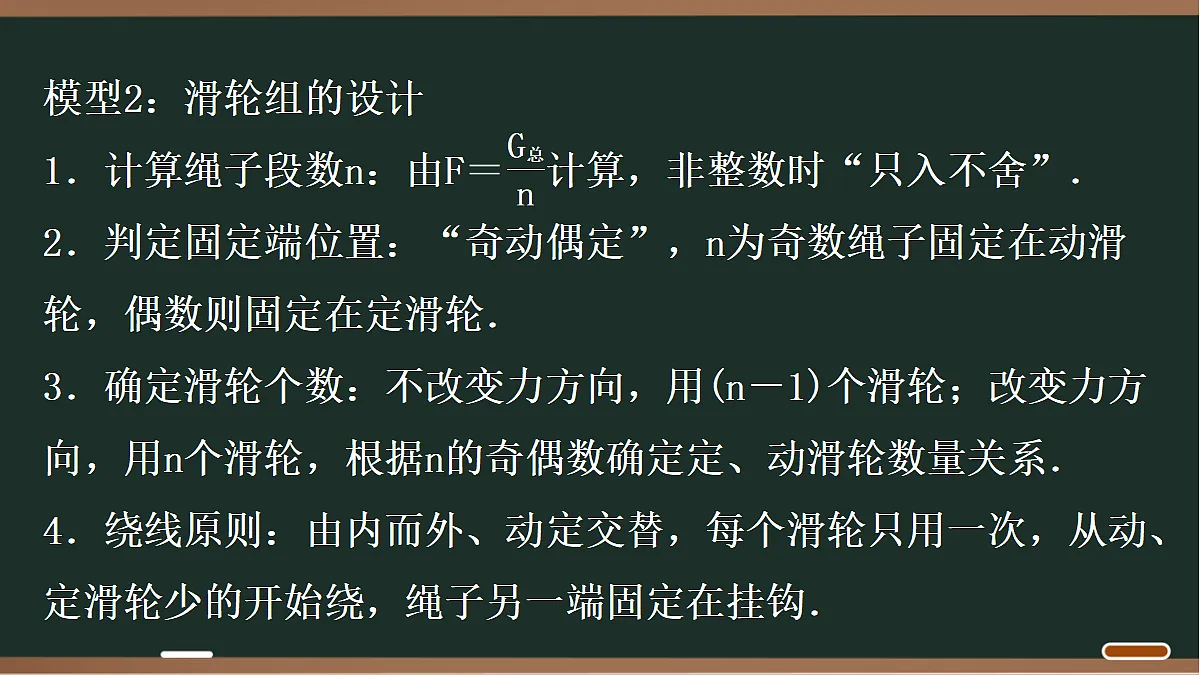

模型2：滑轮组的设计1．计算绳子段数n：由F＝ 计算，非整数时“只入不舍”．2．判定固定端位置：“奇动偶定”，n为奇数绳子固定在动滑轮，偶数则固定在定滑轮．3．确定滑轮个数：不改变力方向，用(n－1)个滑轮；改变力方向，用n个滑轮，根据n的奇偶数确定定、动滑轮数量关系．4．绕线原则：由内而外、动定交替，每个滑轮只用一次，从动、定滑轮少的开始绕，绳子另一端固定在挂钩．
模型1 杠杆的相关作图1．[2025·山西]如图甲所示是L型应急防洪板，能有效阻挡洪水．如图乙所示为单个防洪板的结构简图，请你在图乙中，画出能阻碍防洪板向左翻倒的压力F的力臂．

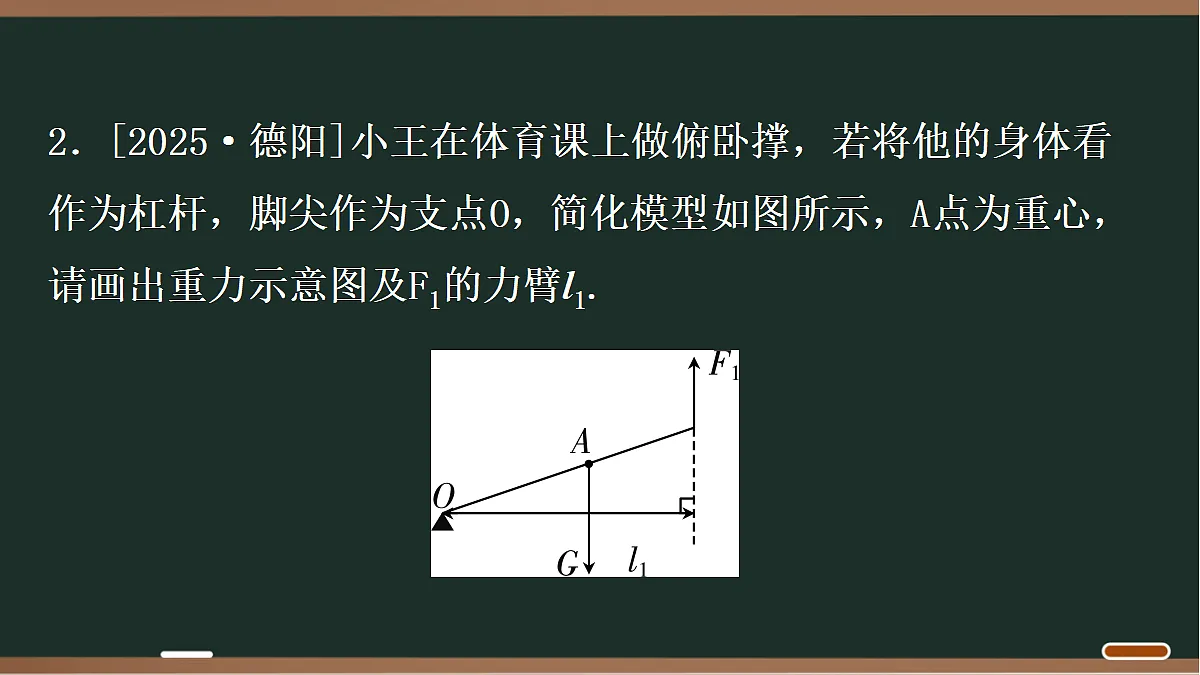

2．[2025·德阳]小王在体育课上做俯卧撑，若将他的身体看作为杠杆，脚尖作为支点O，简化模型如图所示，A点为重心，请画出重力示意图及F1的力臂l1.
3．[2025·遂宁]如图甲所示，拉行李箱时，可将行李箱视为杠杆，图乙是其简化图，O为支点，A为行李箱的重心．请在图乙中画出重力的示意图以及拉力F的力臂l.

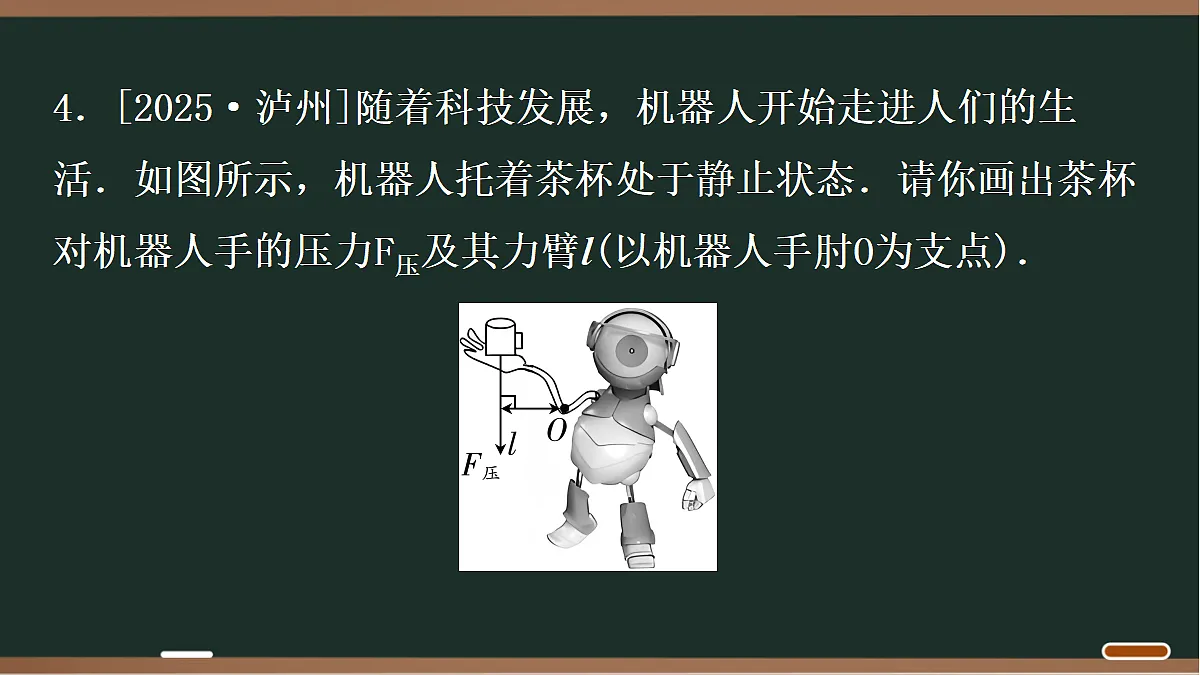

4．[2025·泸州]随着科技发展，机器人开始走进人们的生活．如图所示，机器人托着茶杯处于静止状态．请你画出茶杯对机器人手的压力F压及其力臂l(以机器人手肘O为支点)．
5．[2025·凉山州]如图甲所示，人们用盘子夹可以既方便又安全的取出蒸食物的盘子．盘子夹的一侧可简化为图乙所示的杠杆，O为支点．请在图乙中画出作用在A点的最小动力F1及其力臂l1.
6．[2024·巴中]如图甲所示为人用手提物体时的情境．手臂桡骨在肱二头肌的牵引下绕肘关节转动的模型如图乙所示，请在图乙中作出力F的力臂l及物体所受重力的示意图．
7．[2024·徐州]如图所示，请画出撑开雨伞时，撑杆对伞骨作用力F的力臂l.
8．[2024·眉山]同学们在体育课上做下压运动训练，静止不动时人体可以看成杠杆模型，O为支点，肌肉的拉力F1为动力，如图所示．请你在图中画出：(1)动力F1的力臂l1；(2)A点，脚对地面压力F的示意图．
模型2 滑轮组的设计9．[2025·苏州]如图中，地上的人用滑轮组提升重物，画出最省力的绳子绕法．
10．[2022·金昌]如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请用笔画线代替绳子，画出最省力的绕绳方法．
11．利用如图所示的滑轮组拉着物体A沿水平方向向左做匀速直线运动，请画出滑轮组最省力的绕线情况．
