中考物理一轮复习微专题3 受力分析作图课件（鲁科版）

这是一份中考物理一轮复习微专题3 受力分析作图课件（鲁科版），共18页。

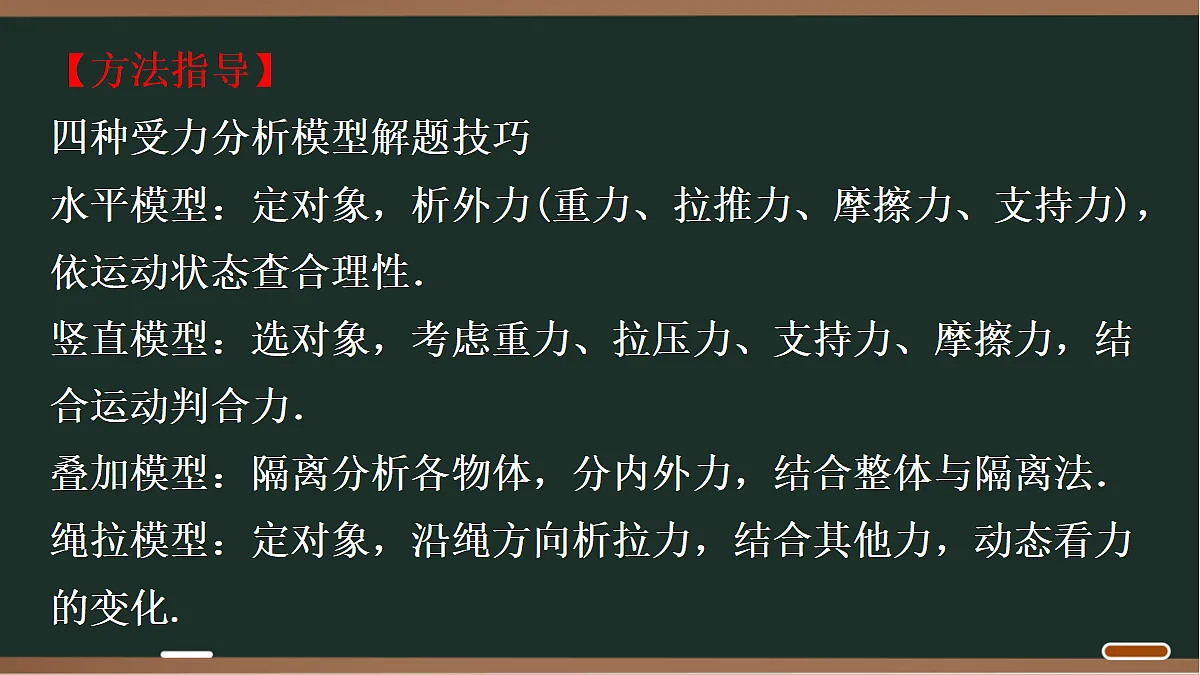

【方法指导】四种受力分析模型解题技巧水平模型：定对象，析外力(重力、拉推力、摩擦力、支持力)，依运动状态查合理性．竖直模型：选对象，考虑重力、拉压力、支持力、摩擦力，结合运动判合力．叠加模型：隔离分析各物体，分内外力，结合整体与隔离法．绳拉模型：定对象，沿绳方向析拉力，结合其他力，动态看力的变化.

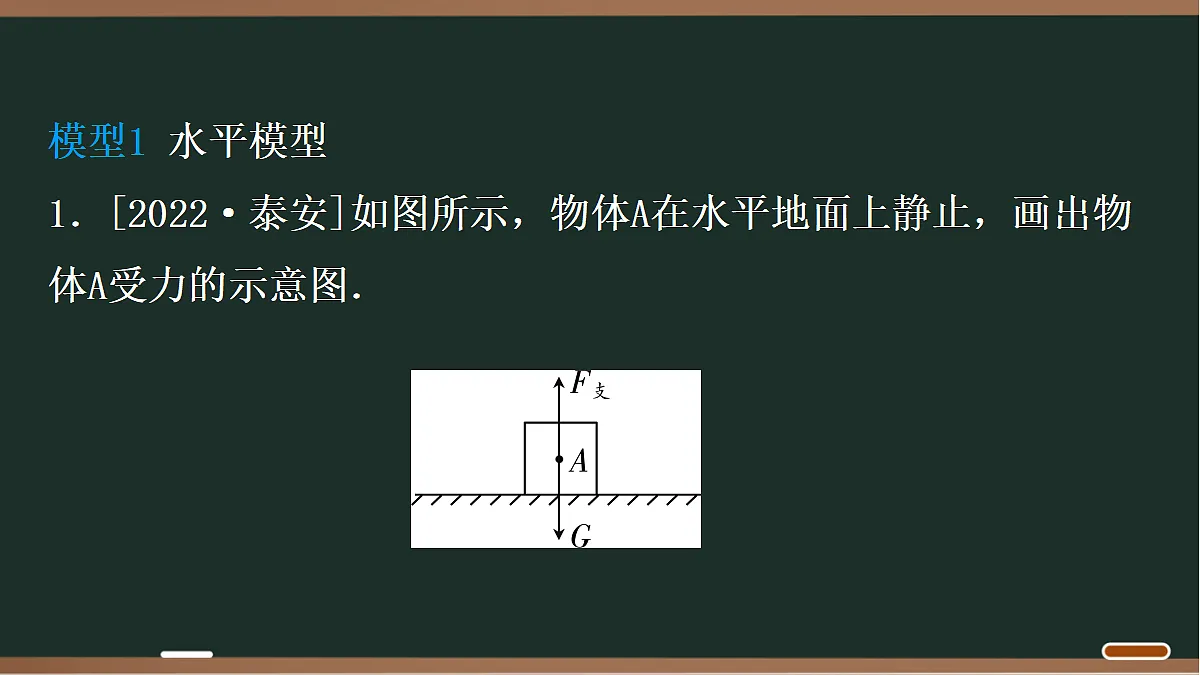

模型1 水平模型1．[2022·泰安]如图所示，物体A在水平地面上静止，画出物体A受力的示意图．

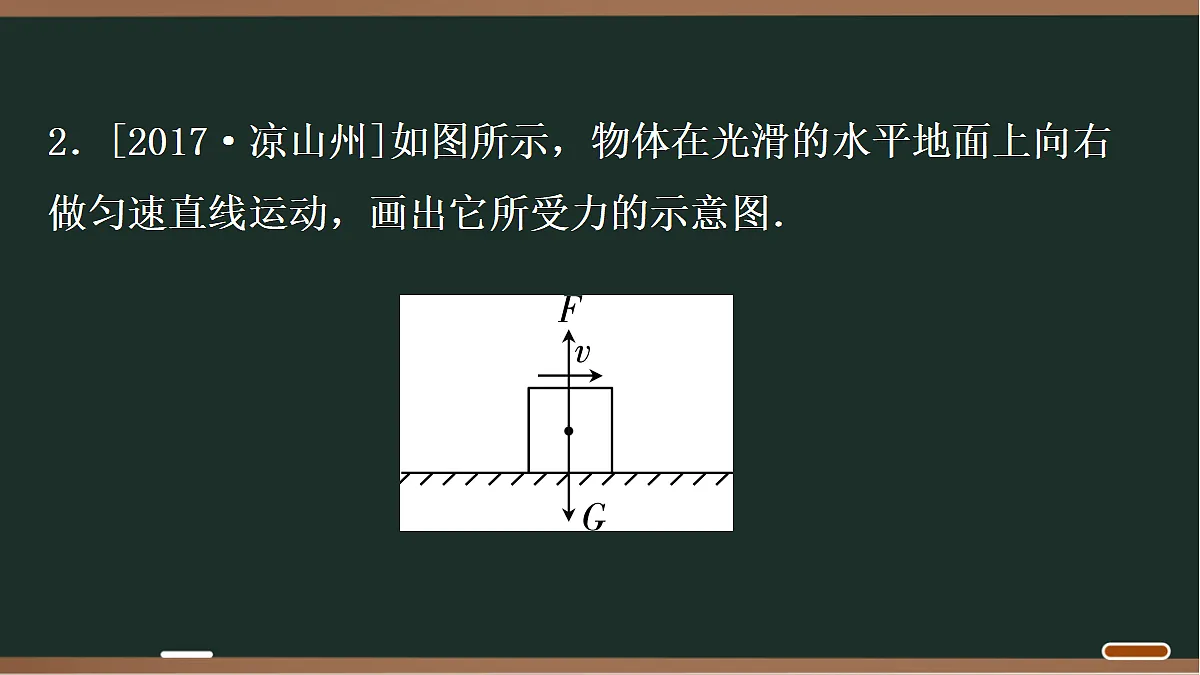

2．[2017·凉山州]如图所示，物体在光滑的水平地面上向右做匀速直线运动，画出它所受力的示意图．

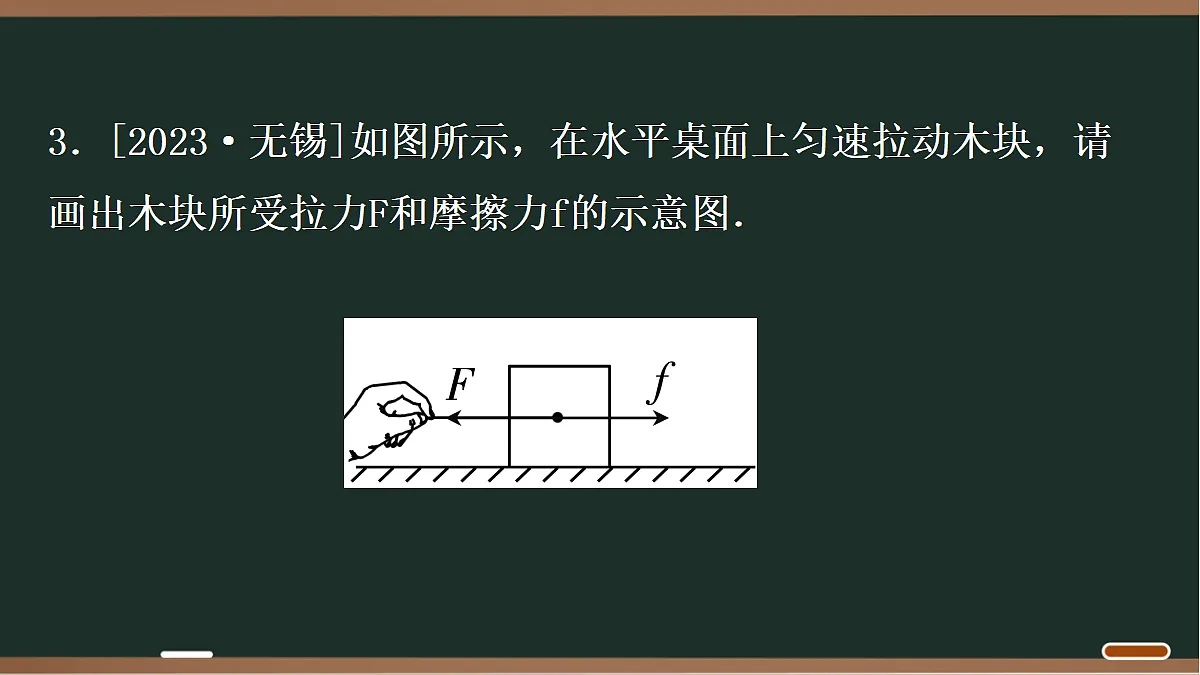

3．[2023·无锡]如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图．

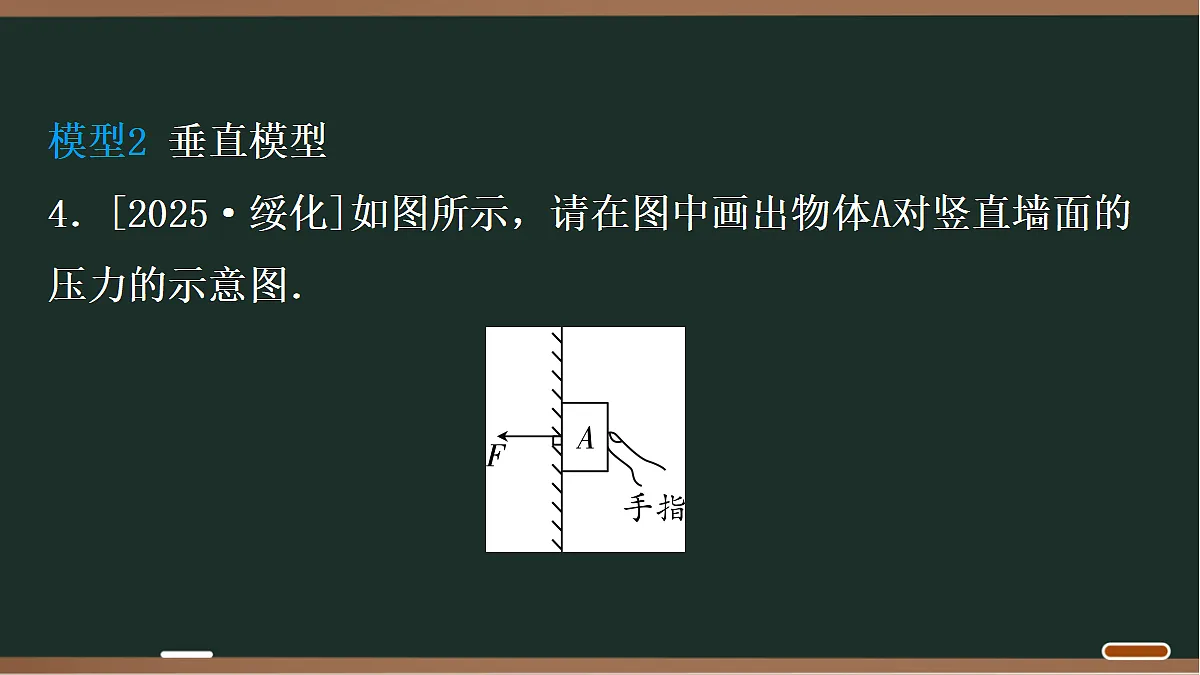

模型2 垂直模型4．[2025·绥化]如图所示，请在图中画出物体A对竖直墙面的压力的示意图．

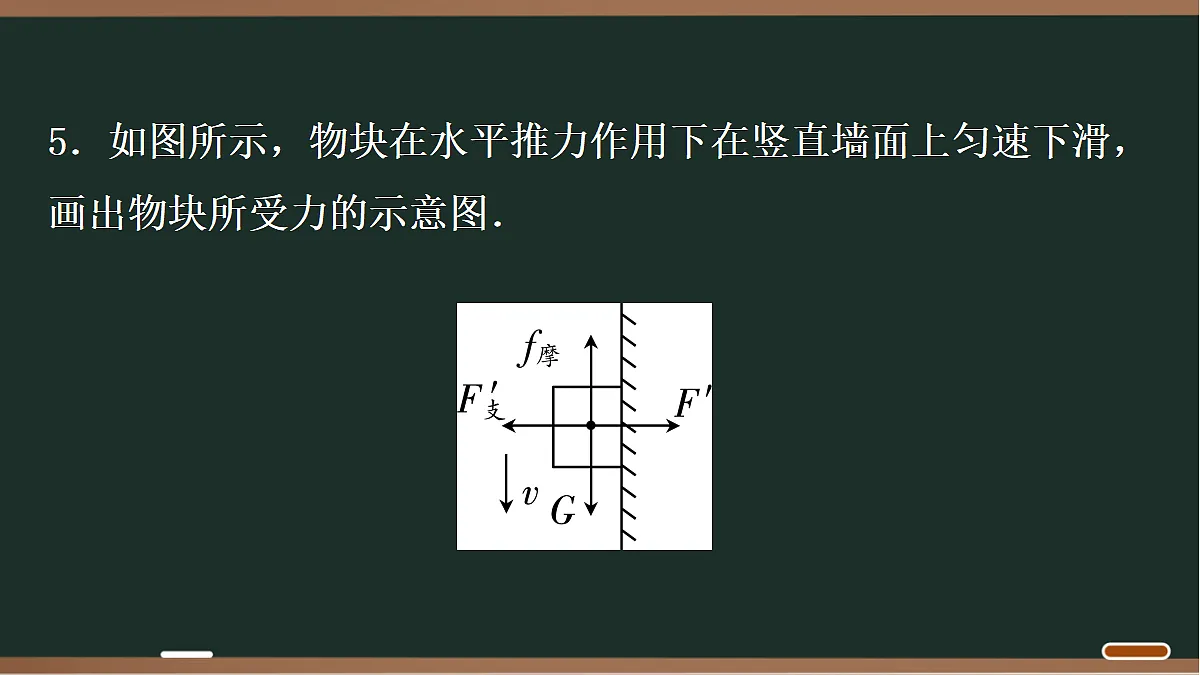

5．如图所示，物块在水平推力作用下在竖直墙面上匀速下滑，画出物块所受力的示意图．

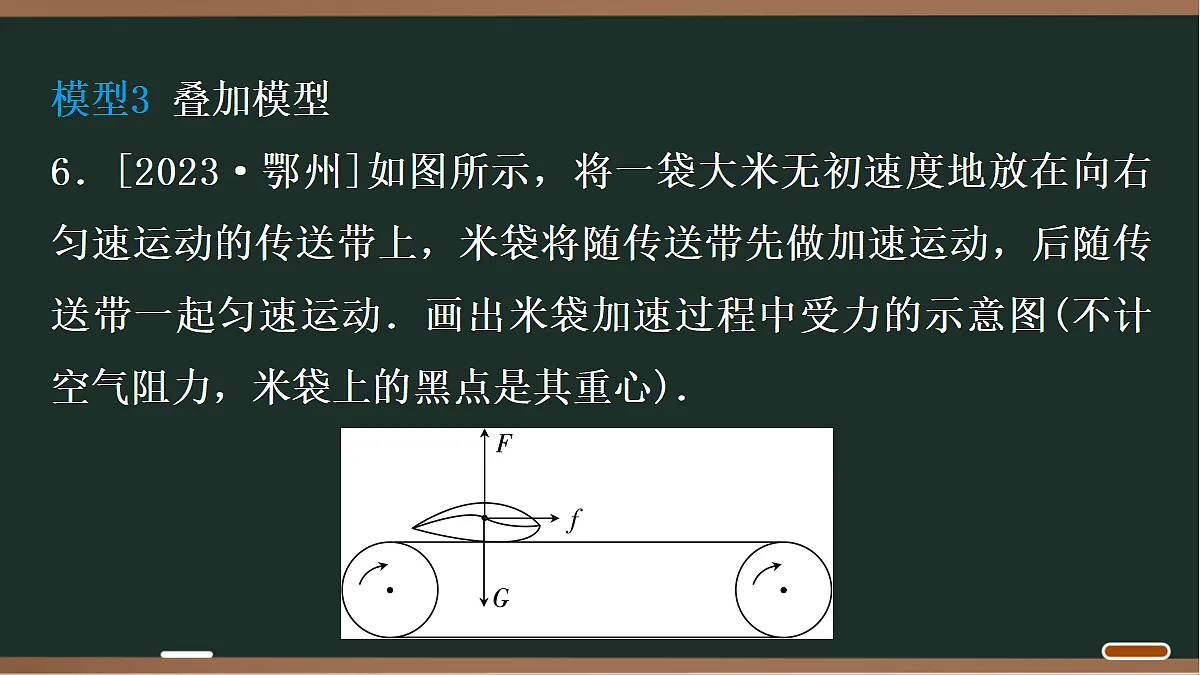

模型3 叠加模型6．[2023·鄂州]如图所示，将一袋大米无初速度地放在向右匀速运动的传送带上，米袋将随传送带先做加速运动，后随传送带一起匀速运动．画出米袋加速过程中受力的示意图(不计空气阻力，米袋上的黑点是其重心)．
7．[2022·安顺]如图所示，将木块与长木板叠放在水平地面上，用绳子将木块与墙相连，绳子处于伸直状态．水平向右拉动长木板，请画出长木板对木块作用力的示意图．(以O点为力的作用点)
8．[2024·泸州]如图所示，将A、B两块磁铁套在光滑竖直杆上，放置于水平桌面上，磁铁A在光滑竖直杆上静止，磁铁B在水平桌面上静止，请在图中画出磁铁B的受力示意图．
模型4 斜面模型9．[2023·自贡]如图所示，物体A静止在斜面上，请画出物体A的受力示意图．
10．[2023·兰州]如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全．正因如此，避险车道被称为高速公路上的“救命道”．请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图．
11．[2025·兰州]如图所示，木块静止在光滑的斜面上，请画出木块的受力示意图．
12．[2025·徐州]如图所示，请画出运动员起跑时，起跑器对运动员脚掌的支持力F的示意图．
模型5 拉绳模型13．[2023·内江]如图所示，用细线把一个小球悬挂起来，将小球拉到位置A，松开手后小球在A、B、C点之间来回摆动．画出小球在位置A时的受力示意图．
14．[2022·扬州]如图所示，用一根细绳拴着一个沙袋，甩动起来，请画出此时沙袋的受力示意图．(不考虑空气对沙袋的作用)
15．[2022·恩施州]用绳系住氢气球，在风力的作用下静止在如图所示的位置．请补全气球受力的示意图．
