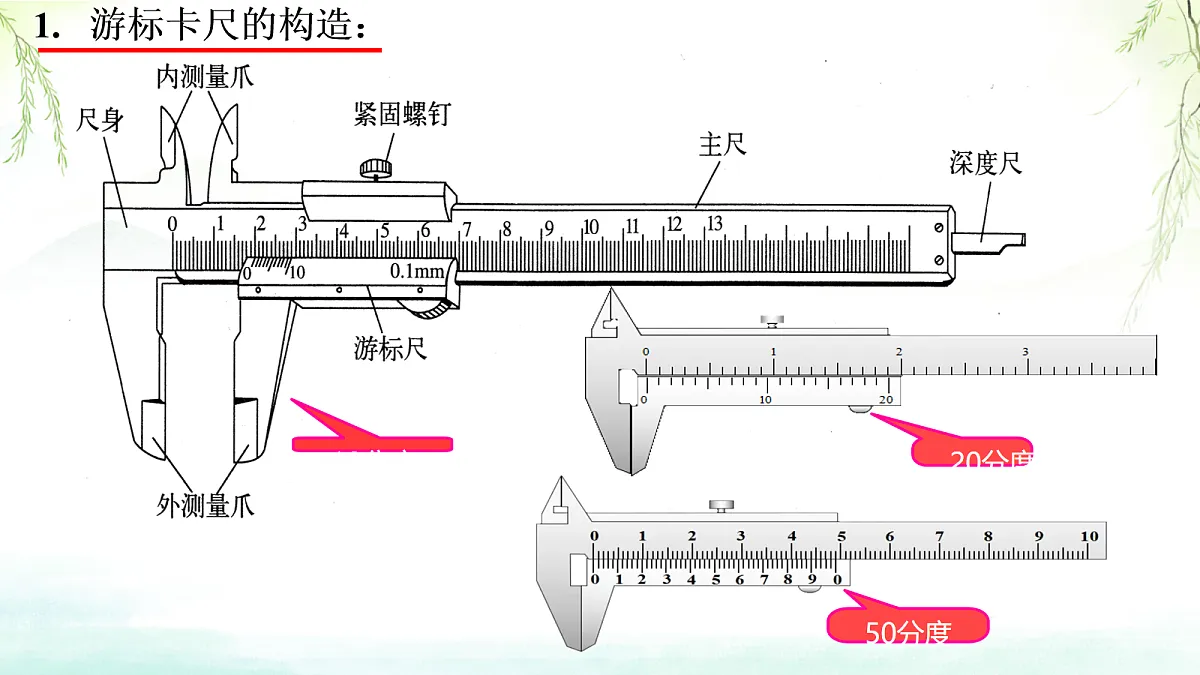

1. 游标卡尺的构造：

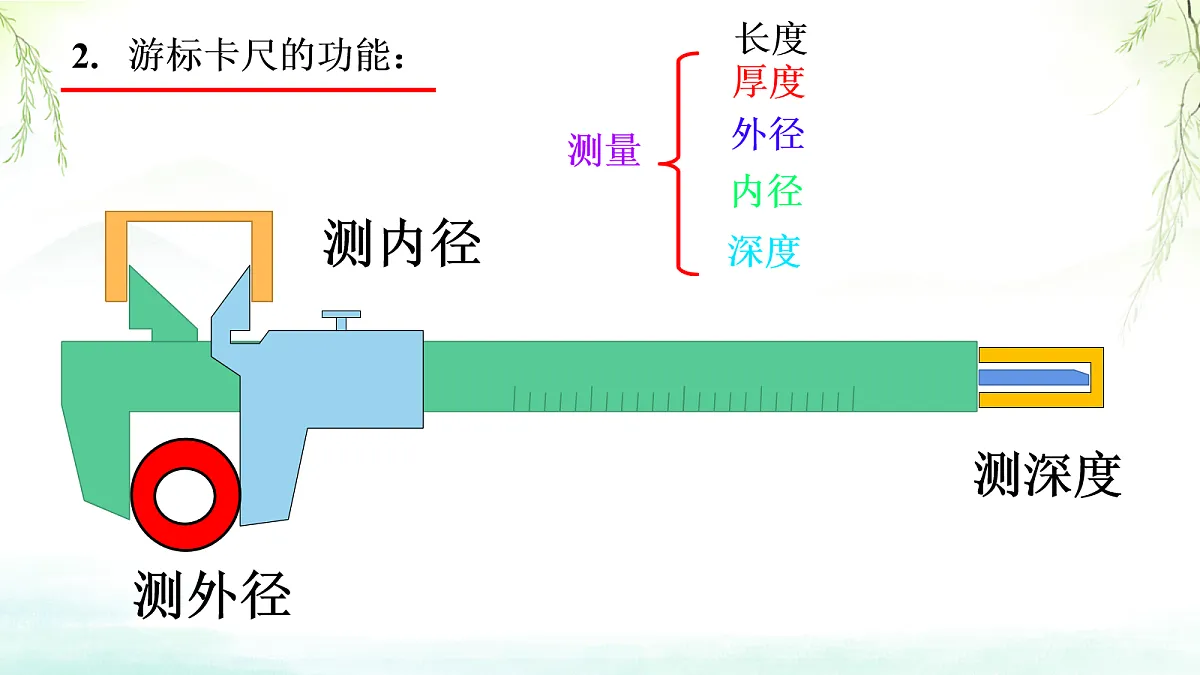

2. 游标卡尺的功能：

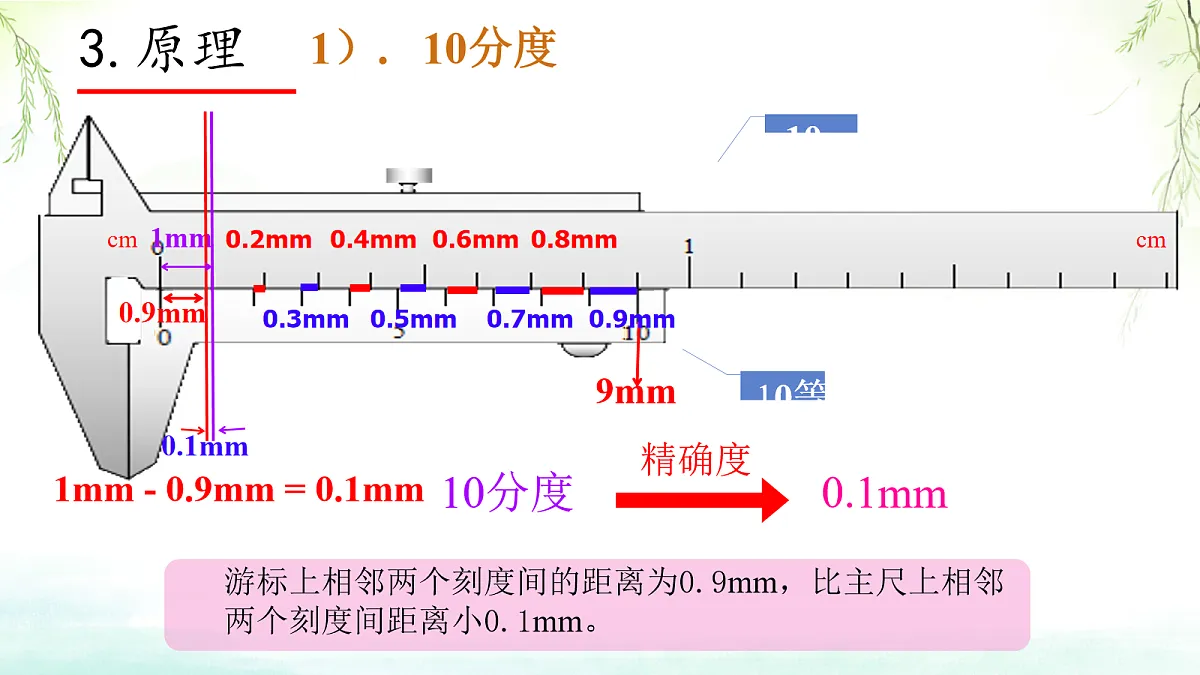

1mm - 0.9mm = 0.1mm
1mm - 0.95mm = 0.05mm
1mm - 0.98mm = 0.02mm
2）. 20分度和50分度

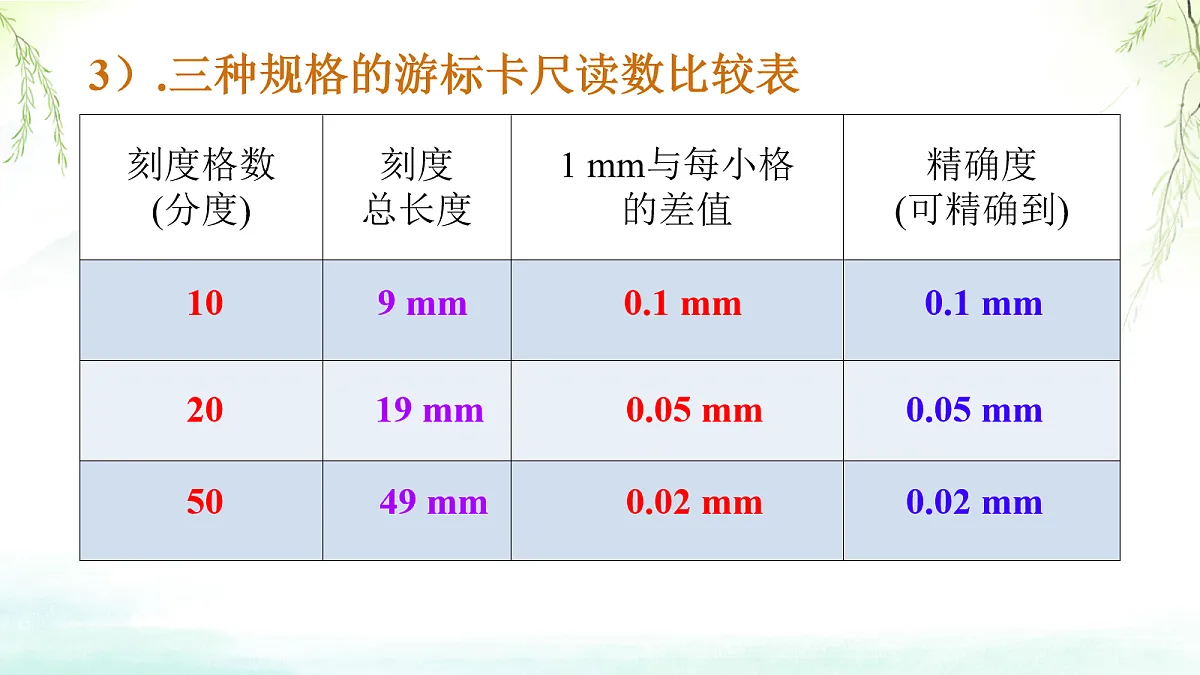

3）.三种规格的游标卡尺读数比较表
1）.将量爪并拢，查看游标和主尺身的零刻度线是否对齐，如果对齐就可以进行测量。
2）.测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，拧紧紧固螺钉。
用量爪卡紧物体时，用力不能太大；卡尺测量不宜在工件上随意滑动，防止量爪面磨损。使用后要擦干净，将两尺零线对齐，放入卡尺专用盒内，存放在干燥处。
4.游标卡尺的使用方法
5.游标卡尺的读数步骤
1).定精度：首先看游标尺总刻度确定精确度；
2).读主尺：接着看 游标尺 零线，从主尺上读出整毫米数；
4).最后记录测量结果。
读数=主尺读数 + 游标尺读数 × 精确度
对齐格数 N（不估读）
5). 10分度游标卡尺的读数示例
测量值 = 主尺整毫米数 + N × 0.1mm(精度)
0 1 2 3 4
精度：10分度精确到0.1mm
某同学用游标卡尺分别测量金属圆管的内、外壁直径，游标卡尺的示数分别如图(a)和(b)所示. 由图可读出，圆管内壁的直径为_______ cm，圆管外壁的直径为_______ cm；由此可计算出金属圆管的厚度为 cm.
22 mm＋3×0.1 mm＝22.3 mm＝2.23 cm
29 mm＋9×0.1 mm＝29.9 mm＝2.99 cm
6). 20分度游标卡尺的读数示例
测量值= 主尺整毫米数 + N× 0.05mm(精度)
精度(20分度）=0.05mm
7). 50分度游标卡尺的读数示例
主尺读数：0.6cm=6mm
游标尺读数： 5×5=25
精度(50分度）=0.02mm
游标尺不需估读，读数不能随便加零，也不能随意去零
