物理（陕西卷）2023年中考考前最后一卷（参考答案）

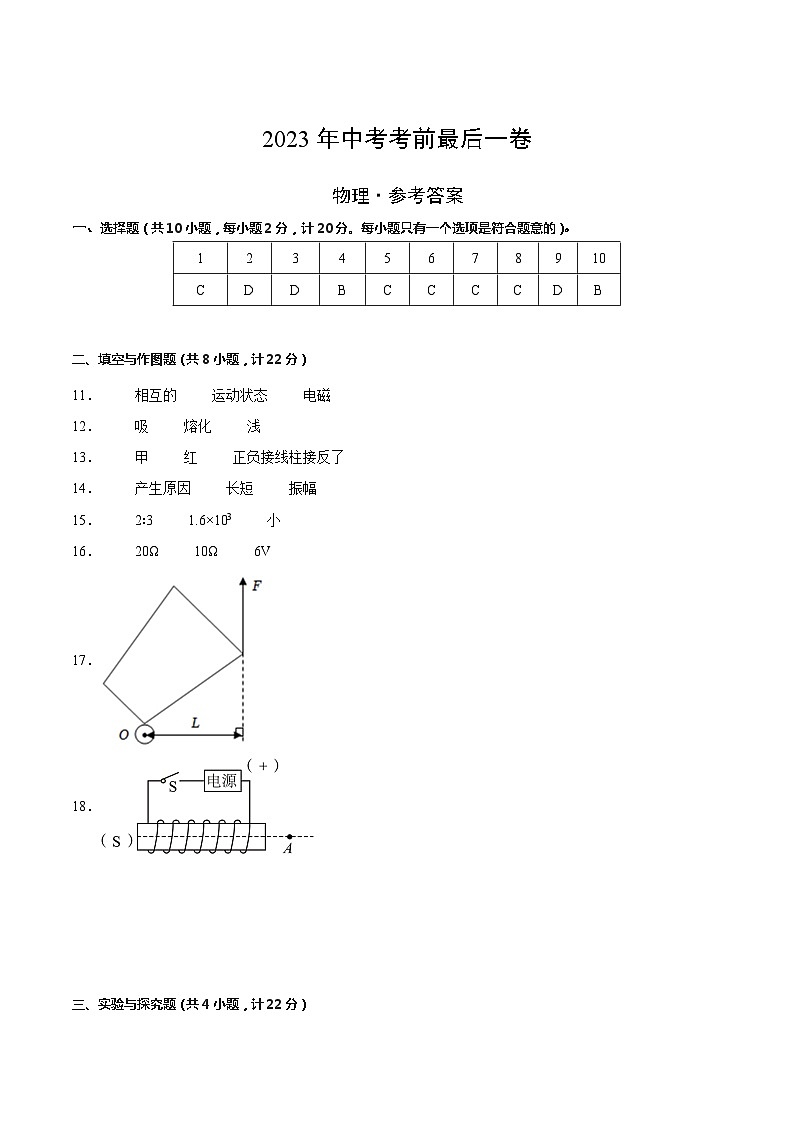

2023年中考考前最后一卷

物理·参考答案

一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）。

二、填空与作图题（共8小题，计22分）

11．     相互的     运动状态     电磁

12．     吸     熔化     浅

13．     甲     红     正负接线柱接反了

14．     产生原因     长短     振幅

15．     2∶3     1.6×103     小

16．     20Ω     10Ω     6V

17．

18．

三、实验与探究题（共4小题，计22分）

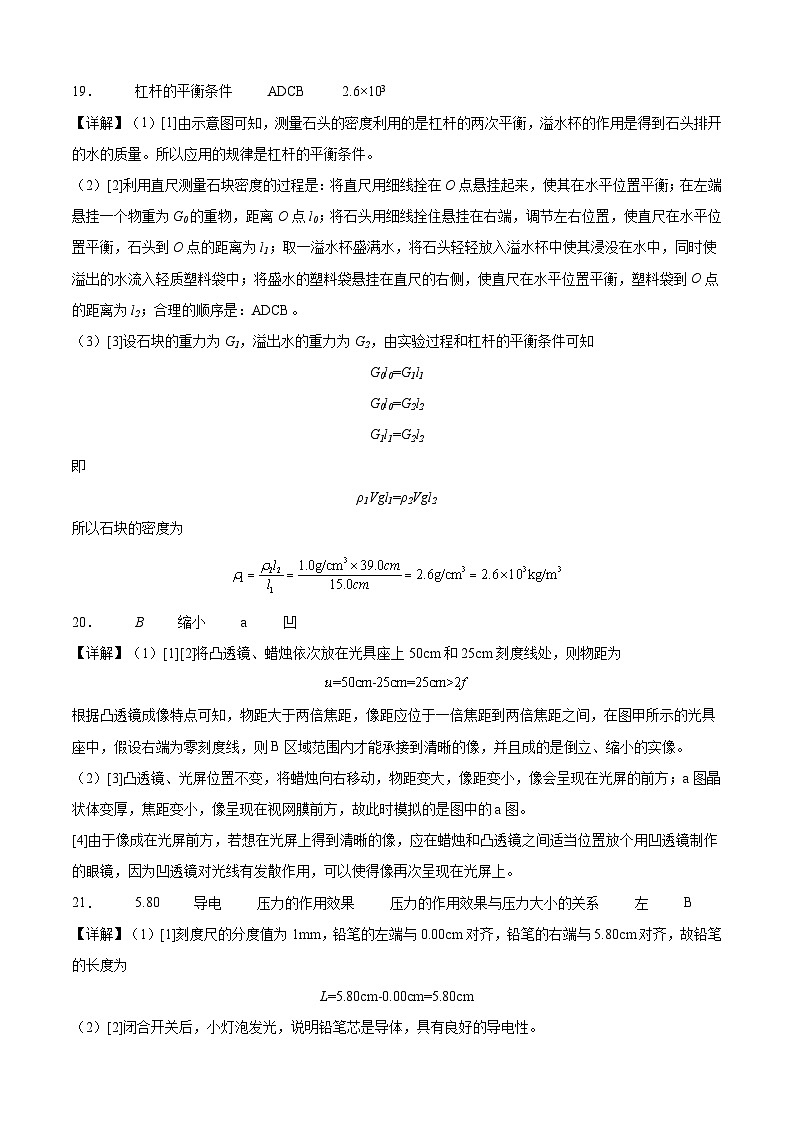

19．     杠杆的平衡条件     ADCB     2.6×103

【详解】（1）[1]由示意图可知，测量石头的密度利用的是杠杆的两次平衡，溢水杯的作用是得到石头排开的水的质量。所以应用的规律是杠杆的平衡条件。

（2）[2]利用直尺测量石块密度的过程是：将直尺用细线拴在O点悬挂起来，使其在水平位置平衡；在左端悬挂一个物重为G0的重物，距离O点l0；将石头用细线拴住悬挂在右端，调节左右位置，使直尺在水平位置平衡，石头到O点的距离为l1；取一溢水杯盛满水，将石头轻轻放入溢水杯中使其浸没在水中，同时使溢出的水流入轻质塑料袋中；将盛水的塑料袋悬挂在直尺的右侧，使直尺在水平位置平衡，塑料袋到O点的距离为l2；合理的顺序是：ADCB。

（3）[3]设石块的重力为G1，溢出水的重力为G2，由实验过程和杠杆的平衡条件可知

G0l0=G1l1

G0l0=G2l2

G1l1=G2l2

即

ρ1Vgl1=ρ2Vgl2

所以石块的密度为

20．     B     缩小     a     凹

【详解】（1）[1][2]将凸透镜、蜡烛依次放在光具座上50cm和25cm刻度线处，则物距为

根据凸透镜成像特点可知，物距大于两倍焦距，像距应位于一倍焦距到两倍焦距之间，在图甲所示的光具座中，假设右端为零刻度线，则B区域范围内才能承接到清晰的像，并且成的是倒立、缩小的实像。

（2）[3]凸透镜、光屏位置不变，将蜡烛向右移动，物距变大，像距变小，像会呈现在光屏的前方；a图晶状体变厚，焦距变小，像呈现在视网膜前方，故此时模拟的是图中的a图。

[4]由于像成在光屏前方，若想在光屏上得到清晰的像，应在蜡烛和凸透镜之间适当位置放个用凹透镜制作的眼镜，因为凹透镜对光线有发散作用，可以使得像再次呈现在光屏上。

21．     5.80     导电     压力的作用效果     压力的作用效果与压力大小的关系     左     B

【详解】（1）[1]刻度尺的分度值为1mm，铅笔的左端与0.00cm对齐，铅笔的右端与5.80cm对齐，故铅笔的长度为

L=5.80cm-0.00cm=5.80cm

（2）[2]闭合开关后，小灯泡发光，说明铅笔芯是导体，具有良好的导电性。

（3）[3]当两手指同时按压铅笔时，两手指受力相等，接触笔尖的手指受压的感觉比另一只手指要强得多，说明压力相同，受力面积越小，压力的作用效果越明显。

[4]逐渐增大压力，根据其中一个手指的感觉可以探究压力的作用效果与压力大小的关系。

（4）[5]由图可知，铅笔静止后左端下沉，说明杠杆的重心在细线悬挂处的左侧，若想调节铅笔水平平衡，应将支点向左移动，即细线向左移动。

[6]由丁图可知，把折断的铅笔芯放到左端细线下方固定，对于杠杆来说，杠杆两侧的重力不变，但是杠杆左侧的力臂变短，根据杠杆的平衡条件可知

G左l左<G右l右

杠杆不能在水平位置平衡，杠杆右端下沉，故B符合题意，ACD不符合题意。

故选B。

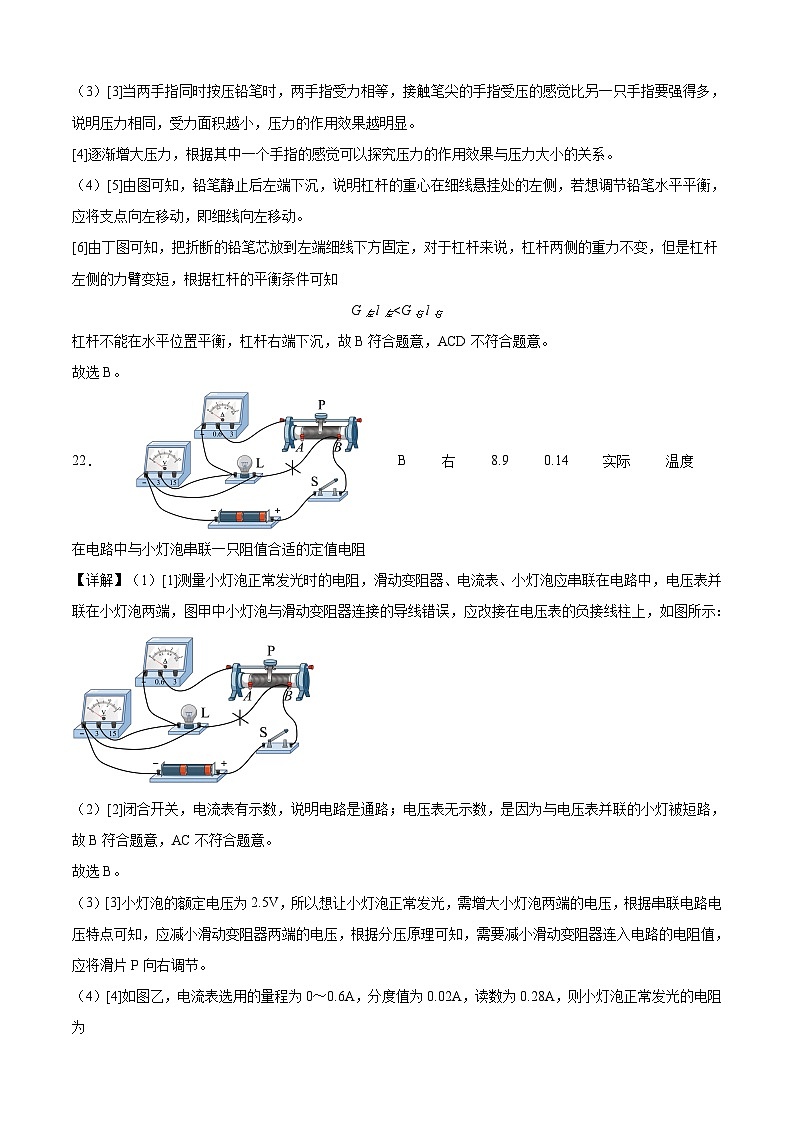

22．          B     右     8.9     0.14     实际     温度     在电路中与小灯泡串联一只阻值合适的定值电阻

【详解】（1）[1]测量小灯泡正常发光时的电阻，滑动变阻器、电流表、小灯泡应串联在电路中，电压表并联在小灯泡两端，图甲中小灯泡与滑动变阻器连接的导线错误，应改接在电压表的负接线柱上，如图所示：

（2）[2]闭合开关，电流表有示数，说明电路是通路；电压表无示数，是因为与电压表并联的小灯被短路，故B符合题意，AC不符合题意。

故选B。

（3）[3]小灯泡的额定电压为2.5V，所以想让小灯泡正常发光，需增大小灯泡两端的电压，根据串联电路电压特点可知，应减小滑动变阻器两端的电压，根据分压原理可知，需要减小滑动变阻器连入电路的电阻值，应将滑片P向右调节。

（4）[4]如图乙，电流表选用的量程为0～0.6A，分度值为0.02A，读数为0.28A，则小灯泡正常发光的电阻为

[5]此时滑动变阻器两端的电压为

UR=U-UL=3V-2.5V=0.5V

滑动变阻器的功率为

PR=URI=0.5V×0.28A=0.14W

[6]小灯泡的额定功率不变。当小灯泡两端电压逐渐增大时，根据公式可知，灯泡的实际功率变大，灯泡亮度会逐渐变亮，说明小灯泡的亮度与实际实际功率有关。

（5）[7]灯丝温度随着灯泡两端电压的增大而升高，而温度越高，灯丝的电阻越大。

（6）[8]无论如何移动滑片，小灯泡两端的电压都无法调到0.5V，是因为滑动变阻器的最大阻值太小，分压太小。可以在电路中与小灯泡串联一只阻值合适的定值电阻分压，再调节滑动变阻器使灯泡电压达到0.5V。

四、综合题（共2小题，计16分）

23．     非平衡     22.62km/h     3×105Pa     7.2×103N

【详解】解：（1）智轨列车匀速转弯时，运动方向不断变化，所以处于非平衡状态；车辆试跑过程的平均速度为

（2）地面受到的压力

F压＝G满＝mg＝48×103kg×10N/kg＝4.8×105N

车对地面的压强

（3）由表格数据可知，满载工况行驶1km耗电

W电=4kW•h=1.44×107J

因为智轨电车匀速行驶，所以F牵=f，根据可得克服阻力做功为

W阻=W电×50%=1.44×107J×50%=7.2×106J

根据W=F牵s=fs，可得智轨电车匀速行驶时的阻力

答：（1）非平衡；车辆试跑过程的平均速度为22.62km/h；

（2）该车满载静止在水平地面上时对地面的压强为3×105Pa；

（3）智轨电车匀速行驶时的阻力7.2×103N。

24．     热效应     2     242W     67.9%

【详解】解：（1）[1]电煮锅工作时将电能转化为内能，是利用电流的热效应工作的。

[2]由表中数据可知，中温挡额定功率为440W，由P=UI可知，在额定电压下使用中温挡加热时电路中的电流

（2）[3]当S接最左侧触点时，R1、R3串联；当S接右侧上方触点时，R2、R3串联；S接右侧下方触点时，为R3的简单电路，根据串联电阻大于其中任一电阻，故S接右侧下方触点时电路的电阻最小，根据

可知，此时电路的功率最大，为高温挡；又R1>R2，故当S接右侧上方触点时电路的电阻较小，根据

可知，此时电路的功率较大，为中温挡，S接最左侧触点时为低温挡；由表中数据可知，高温挡额定功率为1210W，高温挡时，电路为R3的简单电路，由

可知，R3的的阻值

低温挡时，R1、R3串联，由串联电路的特点可知，此时电路的总电阻

R低温=R1+R3=160Ω+40Ω=200Ω

则低温挡的电功率

（3）[4]由可知，水的质量为

m=ρ水V=1.0×103kg/m3×2×10﹣3m3=2kg

水吸收的热量

Q吸=c水mΔt=4.2×103 J/(kg·℃)×2kg×(100℃-12℃)=7.392×105J

由可知，电煮锅消耗的电能

W=P高温t=1210W×15×60s=1.089×106J

电煮锅的效率

答：（1）电煮锅是利用电流的热效应工作的；在额定电压下使用中温挡加热时电路中的电流为2A；

（2）电煮锅的低温挡的额定功率为242W；

（3）该过程电煮锅的加热效率为67.9%。
