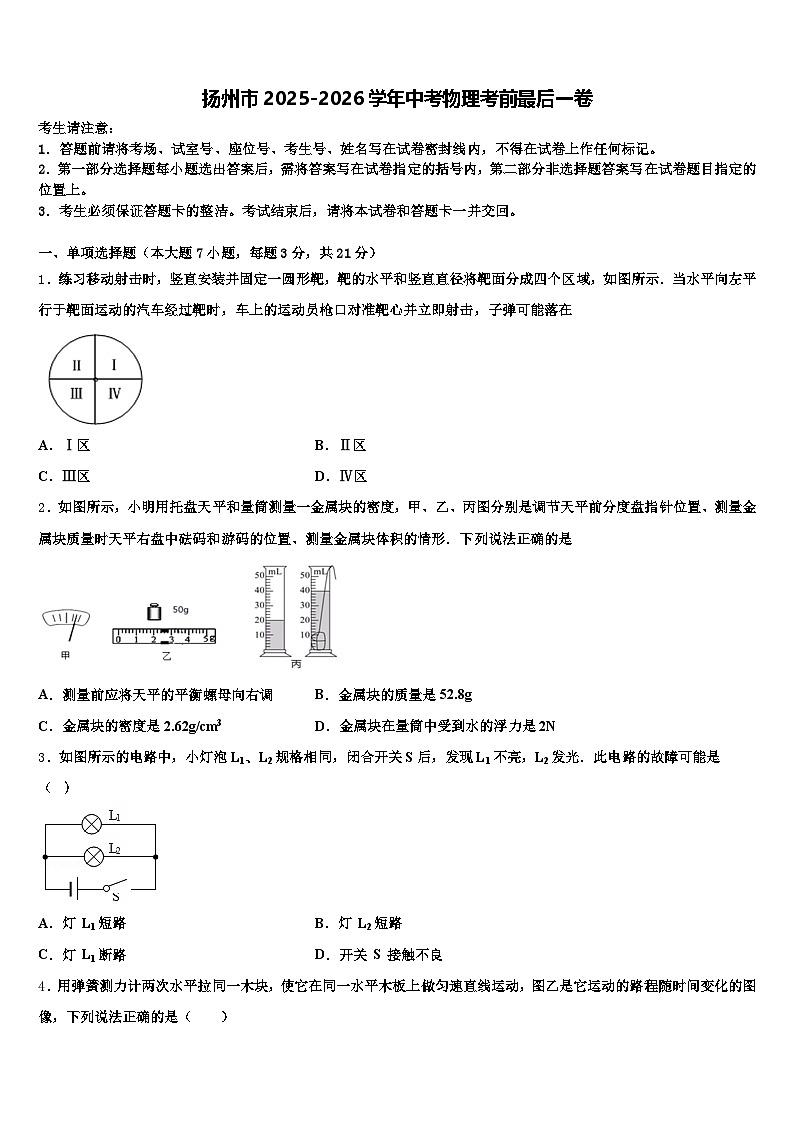

扬州市2025-2026学年中考物理考前最后一卷（含答案解析）

这是一份扬州市2025-2026学年中考物理考前最后一卷（含答案解析），共20页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．练习移动射击时，竖直安装并固定一圆形靶，靶的水平和竖直直径将靶面分成四个区域，如图所示．当水平向左平行于靶面运动的汽车经过靶时，车上的运动员枪口对准靶心并立即射击，子弹可能落在
A．Ⅰ区B．Ⅱ区
C．Ⅲ区D．Ⅳ区
2．如图所示，小明用托盘天平和量筒测量一金属块的密度，甲、乙、丙图分别是调节天平前分度盘指针位置、测量金属块质量时天平右盘中砝码和游码的位置、测量金属块体积的情形．下列说法正确的是
A．测量前应将天平的平衡螺母向右调B．金属块的质量是52.8g
C．金属块的密度是2.62g/cm3D．金属块在量筒中受到水的浮力是2N
3．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（ ）
A．灯 L1短路B．灯 L2短路
C．灯 L1断路D．开关 S 接触不良

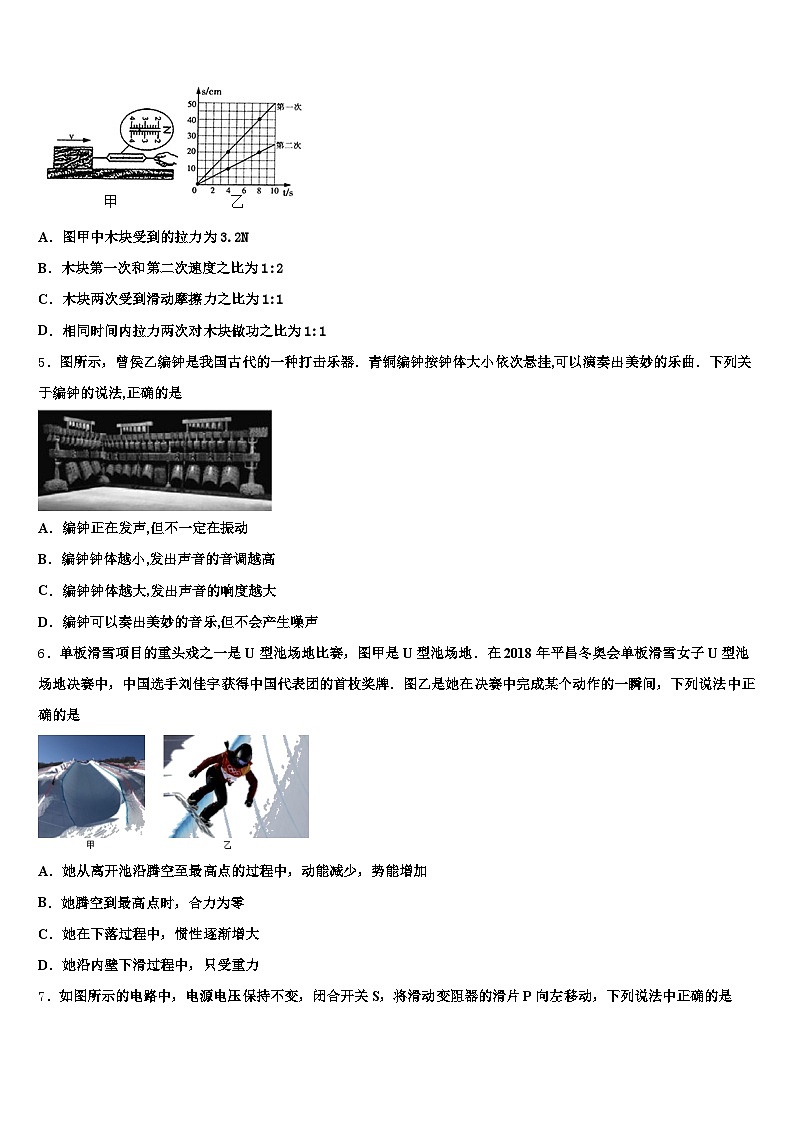

4．用弹簧测力计两次水平拉同一木块，使它在同一水平木板上做匀速直线运动，图乙是它运动的路程随时间变化的图像，下列说法正确的是（ ）
A．图甲中木块受到的拉力为3.2N
B．木块第一次和第二次速度之比为1:2
C．木块两次受到滑动摩擦力之比为1:1
D．相同时间内拉力两次对木块做功之比为1:1
5．图所示，曾侯乙编钟是我国古代的一种打击乐器．青铜编钟按钟体大小依次悬挂,可以演奏出美妙的乐曲．下列关于编钟的说法,正确的是
A．编钟正在发声,但不一定在振动
B．编钟钟体越小,发出声音的音调越高
C．编钟钟体越大,发出声音的响度越大
D．编钟可以奏出美妙的音乐,但不会产生噪声
6．单板滑雪项目的重头戏之一是U型池场地比赛，图甲是U型池场地．在2018年平昌冬奥会单板滑雪女子U型池场地决赛中，中国选手刘佳宇获得中国代表团的首枚奖牌．图乙是她在决赛中完成某个动作的一瞬间，下列说法中正确的是
A．她从离开池沿腾空至最高点的过程中，动能减少，势能增加
B．她腾空到最高点时，合力为零
C．她在下落过程中，惯性逐渐增大
D．她沿内壁下滑过程中，只受重力

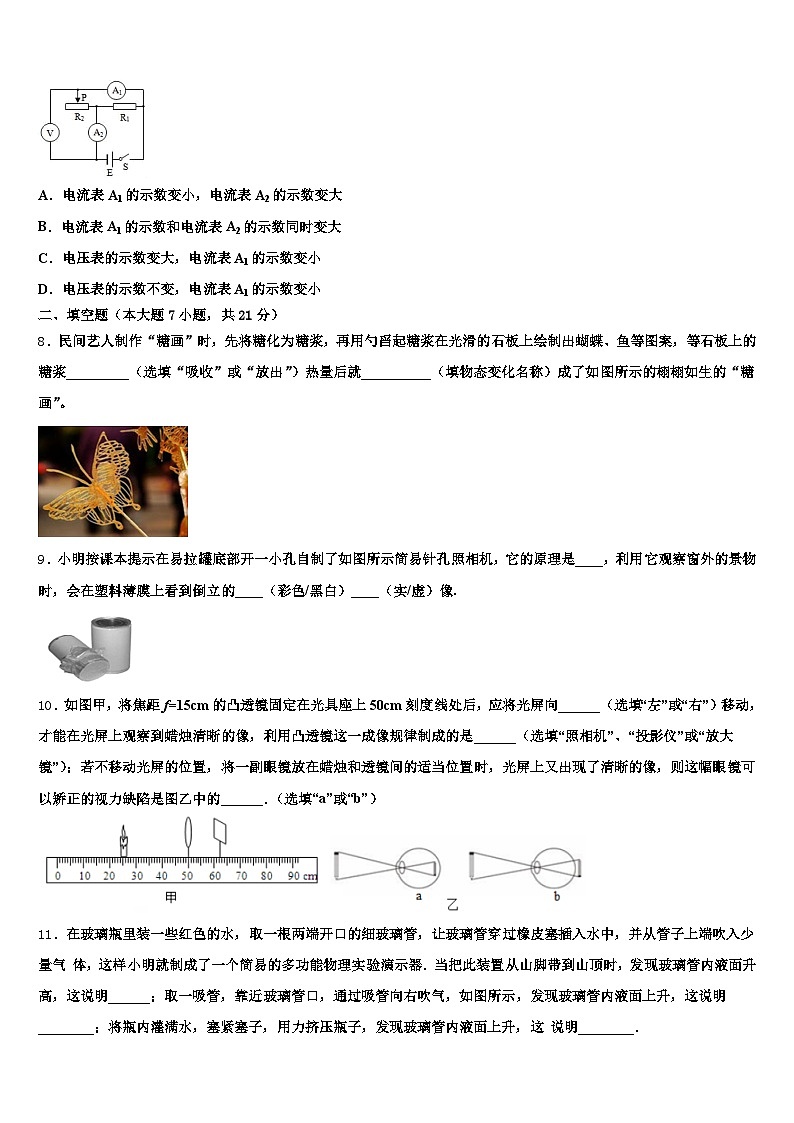

7．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A1的示数变小
二、填空题（本大题7小题，共21分）
8．民间艺人制作“糖画”时，先将糖化为糖浆，再用勺舀起糖浆在光滑的石板上绘制出蝴蝶、鱼等图案，等石板上的糖浆_________（选填“吸收”或“放出”）热量后就__________（填物态变化名称）成了如图所示的栩栩如生的“糖画”。
9．小明按课本提示在易拉罐底部开一小孔自制了如图所示简易针孔照相机，它的原理是____，利用它观察窗外的景物时，会在塑料薄膜上看到倒立的____（彩色/黑白）____（实/虚）像.
10．如图甲，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处后，应将光屏向______（选填“左”或“右”）移动，才能在光屏上观察到蜡烛清晰的像，利用凸透镜这一成像规律制成的是______（选填“照相机”、“投影仪”或“放大镜”）；若不移动光屏的位置，将一副眼镜放在蜡烛和透镜间的适当位置时，光屏上又出现了清晰的像，则这幅眼镜可以矫正的视力缺陷是图乙中的______．（选填“a”或“b”）
11．在玻璃瓶里装一些红色的水，取一根两端开口的细玻璃管，让玻璃管穿过橡皮塞插入水中，并从管子上端吹入少量气 体，这样小明就制成了一个简易的多功能物理实验演示器．当把此装置从山脚带到山顶时，发现玻璃管内液面升高，这说明______；取一吸管，靠近玻璃管口，通过吸管向右吹气，如图所示，发现玻璃管内液面上升，这说明________；将瓶内灌满水，塞紧塞子，用力挤压瓶子，发现玻璃管内液面上升，这 说明________．
12．如图所示，斜面长S=10m，高h=4m．用沿斜面方向的推力F，将一个重为150N的物体由斜面底端A匀速推到顶端B．运动过程中物体克服摩擦力做了200J的功．求：
（1）运动过程中克服物体的重力做的功W=_____J；
（2）斜面的机械效率η=_____；
（3）推力F的大小F=_____N．
13． “共享单车”是互联网、智能手机、GPS定位系统和单车的资源整合，为人们的绿色出行带来极大的方便，装在单车上的GPS定位系统会及时地把单车的位置信息通过_______波传递给信息处理中心，再发送到我们的手机上，方便存取单车．小天某次扫码后骑行9km，耗时30min，此次骑行的平均速度为_______km/h．
14．“彩球温度计”是一种现代居家饰品，其结构模型如图所示，该“彩球温度计”是由体积相同（保持恒定）、质量不同的小球和密度随温度的升高而减小的液体组成．当环境温度升高时，浸没在液体中的小球受到的浮力将________，在某一环境温度下，四个小球处于如图位置，此时B小球受到的浮力与D小球受到的浮力的大小关系为_________．
三、作图题（共7分）
15．在图所示的电路的内，填上适当的电表符号，使开关S闭合时两灯均能发亮．
16．如图所示，请连成符合安全用电原则的照明电路．
（_____）
17．请在右图中以线代替导线，连接线圈与电池，让线圈的下端与磁铁 N 极相吸，并标出磁感线的方向．
四、实验题（本大题共5小题，共20分）
18．为了探究光的反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板ENF放置在平面镜上，如图甲所示．
（1）使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是______．
（2）正确操作实验，并在纸板上记录每次光的径迹，如图乙所示．取下纸板，接下来进行的操作是______，将数据记录在表格中，并比较________．
19．随着手机用户的增多，伴随近视眼的增加，都是由于长时间用眼，造成用眼过度，眼睛的晶状体变厚，如图所示。
（提出问题）小明同学为了弄清楚是不是因为晶状体变厚造成近视眼，同时想弄清楚近视眼度数越大，是不是因为晶状体越厚。
（设计并进行实验）因此利用实验室中的水凸透镜等器材进行探究实验：
①调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或吸收水量来调节）、光屏（模拟人眼视网膜）在光具座上的位置，如图所示，在光屏上得到了烛焰清晰的像。
②当向水凸透镜内注入适量水来模拟近视眼，发现光屏上原来清晰的像变模糊了，将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像，说明凸透镜变厚后，物距______，凸透镜的焦距变______；
（分析论证）③根据所学的内容知道，近视眼成因之一是由于长时间用眼后，造成晶状体变 _______ ，眼睛将远处的物体成像在视网膜_______（选填“前”或“后”）。
④若光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像，说明近视眼镜是________透镜。
（拓展延伸）小明移动凸透镜前的蜡烛，物距u随时间t的变化图像如图甲所示，则像距v与t的大致变化关系为下图乙中（______）
20．同学们在实验室里测某种小矿石的密度，选用天平、量筒、小矿石、细线、烧杯和水，进行了如下的实验操作：
A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积.
B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡.
C．把天平放在水平桌面上.
D．将小矿石放在左盘上，在右盘中增减砝码并移动游码直至横梁平衡.
E.在量筒中倒入适量的水并记下水的体积.正确的实验操作顺序是_____（只填字母序号）.在调节天平时，发现指针位置如图甲所示，此时应将平衡螺母向_____调（选填“左”或“右”）.
用调节好的天平称小矿石的质量.天平平衡时，放在右盘中的砝码和游码的位置如图乙所示；量筒量出小矿石的体积如图丙所示.请你设计实验表格，填写、处理实验数据，得出结果._____
21．某同学在探究物态变化的实验中，在试管中放入少量碘．塞紧盖子放入热水中，观察到试管中固态碘逐渐消失，变为紫色的碘蒸气并充满试管．此过程固态碘发生的物态变化是______（填物态变化的名称）．在上述实验中，小明同学猜想：固态碘是先变成液体，再变成气体，因为速度太快，液态碘出现的时间太短，因而没有观察到．为验证猜想，他查询了一些小资料：碘的熔点是113.5℃；碘的沸点是184.4℃；水的沸点是100℃．
请你根据上述资料分析说明小明的猜想为什么是错误的：______．为了进一步探究此类现象，小明在试管中放入适量温水，然后放入一小块干冰（固态二氧化碳），此时观察到水中有大量气泡产生，同时水面上有大量白雾．水中大量的气泡是由______形成的．水面上大量的白雾是由______形成的．
22．在“探究影响滑动摩擦力大小因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板．实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的长木板．
（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做_____，根据二力平衡知识，可知滑动摩擦力的大小_____（选填“大于”、“等于”或“小于”）拉力的大小．
（2）比较1、2两次实验，得出结论：_____．
（3）比较_____两次实验，是为了探究滑动摩擦力的大小与接触面粗糙程度的关系．
（4）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图象如图乙所示，木块的速度随时间变化的图象如图丙所示，则木块在第7s时的摩擦力为_____N．
（5）小芳同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力方向_____，大小为_____N．这样改进的好处是_____．
五、计算题（本大题共2小题，共13分）
23．如图所示，边长为0.2m、质量为24kg的实心正方体A，以及边长为0.1m，质量为4.5kg的实心正方体B分别放置在水平地面上．（g取10N/kg）求：
（1）实心正方体A的密度；
（2）实心正方体B对地面的压强；
（3）为使A、B对水平地面的压强相等，将正方体A沿水平方向切下厚度h1一块 后叠放到正方体B上方，或将正方体A沿竖直方向切下厚度h2一块后叠放到正方体B上方都可以达到目的，求h1与h2的值．
24．小明的爸爸给自家的小汽车安装了电加热座椅垫，如图甲．小明研究发现该座椅垫有“高温”、“低温”、“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W．求：
（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）座椅垫处于“高温”挡时，5min产生热量是多少焦耳？
（3）加热片R1的阻值是多少？
六、综合能力题（本大题共3小题，共18分）
25．2017年4月,郑州一新能源汽车智能出行平台在当地街头投放首批共享汽车,由此开启郑州的共享汽车时代,共享汽车大肆进入郑州!若某品牌共享汽车空车质量为800kg电池容量44kW·h,共有4个轮子,每个轮胎与地面的接触面积为50cm2,标准承载200kg,请你回答下面的问题:(g取10N/kg)
该共享汽车使用的是电能,电动机是核心部分,电动机工作时能量的转化是________.电动机的工作原理是_________标准承载下,电动汽车静止时对水平地面的压强是多少?________如图所示是电动汽车行驶在某路段的路程与时间图象,如果汽车受到地面的阻力为总重的0.09倍,在标准承载下,电动汽车车以该速度匀速行驶1分钟的耗电量为0.4kW·h,电动机的效率是多少?_________若同等条件下,某燃油汽车百公里消耗汽油6升,而电动汽车最大续航(充满电最大行驶路程)200km,请通过计算比较两种汽车的百公里能耗,并说明能耗不同的主要原因（汽油的密度ρ=0.7×103kg/m3,热值q=4.6×107J/kg.）___________
26．如图所示，在我省新农村建设中体重为的工人师傅用的拉力向下拉绳时，在内使重680N的重物匀速上升到三楼（每层楼高）：
（1）画出图中滑轮组的绕线；
（2）在提升物体的过程中，工人双脚与地面的接触面积为250cm3，求此时工人对地面的压强；
（3）求工人拉力所做功的大小；
（4）求滑轮组的机械效率．
27．现代生活中，人类对于能源的需求越来越大。如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。已知该地区空气密度平均为1.3kg/m3，年平均风速为10m/s，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示：
100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是____J，这相当于______kg焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg）。在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的原理，把_____能转化为电能。如果一台风力发电机把风能转化为电能的效率为80%，那么该地区一台风力发电机的电功率为___kW.请你写出风能的一个优点：_____________________。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
汽车向左平行于靶面运动，车上的运动员枪口对准靶心并立即射击，子弹射出后由于惯性继续向左运动，又由于受到重力作用，向下运动，所以子弹会射向靶面的左下方，即Ⅲ区．
故C正确.
2、C
【解析】
A、由图甲可知，指针右偏，平衡螺母应向左移，才能使天平横梁平衡，故A错误；B、物体的质量等于砝码的质量加上游码所对刻度，由图乙知，石块的质量为m＝50g+2.4g＝52.4g；故B错误；C、由图丙可知，量筒中水的体积V1＝20cm3，石块和水的总体积V2＝40cm3，则石块的体积V金＝V2﹣V1＝40cm3﹣20cm3＝20cm3，所以石块的密度：ρ金＝＝2.62g∕cm3，故C正确； D、金属块浸没在水中，所以V排＝V金，所以浮力：F浮＝ρ水gV排＝1.0×103kg/m3×20×10﹣6m3×10N/kg＝0.2N，故D错误．故选C．
（1）对天平的调节和使用的方法为“水平放置游码零，指针居中横梁平（衡）；左物右码轻放置，质量等于砝（码）游（码）和”．即天平测量物体质量前要调节横梁平衡，先将游码移至零刻度线；天平的调节原则是：左偏右调，右偏左调，先快后慢；（2）根据题意，读取石块质量m，石块体积V，用密度公式ρ＝，计算出石块的密度．(3) 金属块浸没在水中，所以V排＝V金，由F浮＝ρ水gV排求出金属块在量筒中受到水的浮力．
3、C
【解析】
A. 如果灯 L1短路，则电源被短路，L2灯也不会亮，故A错误；
B. 灯 L2短路，则L2灯不会发光，故B错误；
C. 灯 L1断路，则L1不会通过电流，当然不会亮，而并联时支路间互不影响，所以L2发光，故C正确；
D. 开关 S 在干路，接触不良时，两个灯都不会发光，故D错误；
故选C．
点睛：注意理解短路的含义，在并联时，一个支路短路，则另一支路同时也被短路，所以灯都不会工作；串联时，如果一个灯短路，另一个完好的灯会工作．
4、C
【解析】
A．从图甲知，弹簧测力计的分度值为0.2N，弹簧测力计的示数为3.4N，即图甲中木块受到的拉力为3.4N，故A错误；
B．从图乙可知，木块两次都做匀速直线运动，第一次10s运动路程为50m，第二次10s运动路程为25m；因为时间一定，速度与路程成正比，即木块第一次和第二次速度之比为50m:25m=2:1，故B错误；
C．两次接触面的粗糙程度相同、压力相同，摩擦力相同，即木块两次受到滑动摩擦力之比为1:1，故C正确；
D．从图乙可知，木块两次都做匀速直线运动，而做匀速直线运动的物体受平衡力作用，所以两次木块受到的拉力和摩擦力相等，因为摩擦力相同，故拉力也相同；
由B可知相同时间内的路程之比为s1:s2=2:1,根据W=Fs可得W1:W2=2:1，故D错误．
5、B
【解析】
A．编钟正在发声，说明编钟一定在振动，故A错误；
BC．编钟振动频率的大小与编钟钟体的大小有关，编钟钟体越小，越容易振动，频率越高，发出声音的音调越高，而响度是由物体的振幅决定的（即编钟发出声音的响度与敲击的力度有关），故B正确，C错误；
D．美妙的音乐如果影响了人们正常的休息、工作或学习就属于噪声，故D错误．
6、A
【解析】
分析：（1）动能指物体由于运动而具有的能量，和物体运动的速度以及物体的质量有关；重力势能指物体由于高度而具有的能量，和物体的质量以及所处的高度有关；
（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；
（3）惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
（4）内壁下滑过程中，受重力，支持力、摩擦力．
解答：A、当她从离开池沿腾空至最高点的过程中，速度会越来越慢，则她的动能在减小，高度增大，势能增大；故A正确；
B、她腾空到最高点时，只受到重力的作用，受力不平衡，合力不为零，故B错误．
C、惯性的大小只与物体的质量有关，下落过程中运动员的质量不变，所以惯性大小不变，故C错误；
D、她沿内壁下滑过程中，受重力、支持力、摩擦力的作用，不是只受重力，故D错误．
故选A．
【点睛】此题考查能的转化、惯性、平衡力的辨别和力与运动的关系等，是一道综合性较强的题目，关键是知道二力平衡的条件，知道相互作用力的条件，会区分开平衡力和相互作用力．
7、D
【解析】
在并联电路中干路电流等于各支路电流之和，各支路电流互不影响，电源电压保持不变．
【详解】
由图知电路图是并联电路，其中A1测量R2的电流，A2测量干路电流，电压表测量电源电压，当滑片向左移动时电阻变大，A1示数变小，干路电流变小，电压表不变，D符合题意，ABC不符合题意．故选D.
二、填空题（本大题7小题，共21分）
8、放出 凝固
【解析】
艺人制作：“糖画”时，先将糖化为糖浆，糖浆再凝固为固体，凝固是放热过程。
所以糖浆在光滑的石板上绘制出蝴蝶、鱼等图案，等石板上的糖浆放出热量后凝固成栩栩如生的“糖画”。
9、光的直线传播 彩色 实 .
【解析】
根据题意知道，“针孔相机”照相机实际上就是小孔成像，它的原理是：光的直线传播；利用针孔照相机观察窗外的景物时，会在塑料薄膜上看到倒立的彩色实像。
10、右 投影仪 b
【解析】
如图甲，将焦距f=15cm的凸透镜固定在光具座上50cm刻度线处后，物距u=50cm-25cm=25cm，2f＞u＞f，成倒立、放大的实像，v＞2f=30cm，应将光屏向右移动，才能在光屏上观察到蜡烛清晰的像，利用凸透镜这一成像规律制成的是投影仪；
若不移动光屏的位置，将一副眼镜放在蜡烛和透镜间的适当位置时，光屏上又出现了清晰的像，根据甲图可知，说明提前成像，这个眼镜是凸透镜，这幅眼镜可以矫正的视力缺陷是图乙中的b．
11、海拔越高,大气压越小 流速越大的地方,压强越小 力可以使物体发生形变
【解析】
把此装置从山脚带到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下，会有一部分水被压入玻璃管，因此管内水柱的高度会增大；往管上方吹气，管上方空气的流速增大，压强减小，管中液体受到向上的压强大于向下的压强，液面上升；用力挤压瓶子，发现玻璃管内液面上升，这说明力可以使物体发生形变．
（1）把气压计从山脚带到山顶时，发生变化的是海拔高度，而大气压随海拔的升高而减小；
（2）当向管上方吹气时，管上方的空气流动速度增大，压强减小，管下方压强不变，管内的液体受到向上的压强大，液面上升；
（3）力可以改变物体的形状和运动状态．
12、600 75% 80
【解析】
克服重力做功：600J；机械效率：75%；推力做功,F=80N.
13、电磁 18
【解析】
装在单车上的GPS定位系统会及时地把单车的位置信息通过电磁波传递给信息处理中心，再发送到我们的手机上，方便存取单车；小天骑行距离s=9km，耗时t=30min=0.5h，此时骑行的平均速度为．
14、 变小 FB=FD
【解析】试题分析：（1）当环境温度升高时，液体密度变小，浸没在液体中的小球体积恒定不变，由可得，浮力变小。
（2）在某一环境温度下，四个小球处于如图位置，B小球和D小球体积相同，浸没在同种液体中，所以两球受到的浮力大小关系为FB=FD。
考点： 浮力 物体的浮沉条件
三、作图题（共7分）
15、
【解析】
如图进行分析，两灯要都能发光，两灯应串联，因为电流从正极出发后，经过左边的灯，没有分支，所以不可能并联，那么下面的圆圈中应填入电流表，中间的圆圈应填入电压表，如果中间圆圈填入电流表，会将右边部分电路短路，不符合题意，而下面圆圈中填入电压表，相当于断路，右边的灯也不会亮，正确电路如图：
点睛：重点是电路的连接及电压、电流表的使用，如果感觉不太熟练的话，可以将电流表当成导线，而电压表就当成没有，这样填入电表后再判断两灯是否都能发光．
16、
【解析】
三孔插座的连接，左侧线向上延长连接到零线上，右侧带保险盒的线向上延长连接到火线，上面的线向上延长连接到地线；
灯和开关的连接，灯的螺旋向上延长连接至零线，灯的上端向右连接开关，开关向上连接至火线，如图：
17、
【解析】
根据磁极间的相互作用规律，异名磁极相互吸引，所以线圈的下端与N极相吸，则下端为S极，再利用右手螺旋定则，右手大母指向上握住螺母管，四指弯曲指向电流方向，故电流由线圈下端流入，上端流出，即线圈下端连接电源正极，线圈上端连接电源负极；
磁感线由N极出发到S极，所以图中磁感线的方向向下，如图：
四、实验题（本大题共5小题，共20分）
18、纸板EON与FON不在同一平面上 测量入射角和对应反射角的大小 反射角与入射角的大小
【解析】
（1）反射光线、入射光线和法线在同一平面内，且实验中纸板应与平面镜垂直，若纸板FON上没有观察到反射光，可能是纸板EON与FON不在同一平面上（或纸板未与平面镜垂直放置）；
（2）取下纸板后，应用量角器分别测出入射角和对应的反射角的大小并记录在表格中，并比较反射角与入射角的大小，通过分析可知反射角等于入射角．
19、不变 小 厚 前 凹 C
【解析】
①由图知，像距小于物距，此时物距大于2倍焦距，所以此时成倒立、缩小的实像；
②当向水凸透镜内注入适量水，此时凸透镜变厚，将光屏向靠近透镜的方向移动适当距离，才能再次得到清晰的像，此时物距不变，说明其会聚作用增强，也就是焦距变小，像距变小；
③如果长时间近距离看书，就会使晶状体变厚，使得远处的物体的像成在视网膜的前方，故能看清近处的物体，但不能看清远处的物体，形成近视眼；
④近视眼患者若想看清楚物体，应减小像距，即将光屏向靠近透镜的方向移动适当距离；或者让光线推迟会聚，即要在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像；说明近视眼镜是凹透镜；
【拓展延伸】
当物距大于焦距时凸透镜成的是实像；将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距变大，像距则变小，但不会小于焦距，故图象为C图。
20、CBDEA 左
【解析】
（1）经分析测量小矿石的密度的步骤为：
C．把天平放在水平桌面上。
B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡。
D．将小矿石放在左盘中，在右盘中增减砝码并移动游码直至横梁平衡。
E．在量筒中倒入适量的水并记下水的体积。
A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积。
正确的实验操作顺序是CBDEA。
（2）指针指向分度盘的右侧，说明天平的右端下沉，此时应将平衡螺母向左调。
（3）小矿石的质量：m＝50g+10g+2g＝62g，
小矿石的体积：V＝V2-V1=80mL﹣60mL＝20mL＝20cm3，
小矿石的密度：。
设计实验表格，填写、处理实验数据如下：
21、升华 热水温度低于碘的熔点，碘不可能熔化 干冰吸热升华 水蒸气遇冷液化
【解析】
（1）碘由固态直接变成气态碘蒸气，所发生的物态变化是升华。
（2）小明的实验是用热水给碘加热，因为沸水的温度为100℃，低于碘的熔点，碘不可能熔化。
（3）干冰升华，由固态直接变成气态，使水中有大量气泡产生。升华吸热，同时水面有大量白雾，水面上大量的白雾是由水蒸气遇冷液化形成的。
22、匀速直线 等于 在接触面粗糙程度一定时，压力越大，摩擦力越大 2、3 3 水平向右 2.8 不需要木板做匀速直线运动，便于实验操作
【解析】
（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，从而测出木块与长木板之间的滑动摩擦力；
（2）由1、2两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大；
（3）要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，如图2、3两次符合要求．
（4）由图丙可知：2～6s物体做匀速运动，此时物体处于平衡状态，受到的拉力和摩擦力是一对平衡力，大小相等，由图乙可知此过程的拉力为3N，所以滑动摩擦力为3N；6～8s物体做减速运动，但由于压力的接触面的粗糙程度不变，摩擦力不变，仍为3N，故第7s时，摩擦力为3N；
（5）木块处于静止状态，受到平衡力的作用，拉力和摩擦力大小相等，方向相反，因测力计对木块的拉力方向水平向左，故木块受到的摩擦力方向为水平向右；
弹簧测力计分度值为0.1N，此时示数为2.8N，即拉力为2.8N，故滑动摩擦力为2.8N；
改进后，木块与弹簧测力计固定不动，拉动木板运动，一方面，不需要木板做匀速直线运动，便于实验操作，另一方面，由于测力计静止便于读数．
五、计算题（本大题共2小题，共13分）
23、（1）3×103kg/m3 ；（2）4.5×103 Pa ；（3）0.01m ，0.0125m
【解析】
（1）根据题意知道，实心正方体A的体积是：VA =（0.2m）3 =8×10-3 m3，所以，A的密度是： =3×103 kg/m3；
（2）实心正方体B对地面的压力是：FB=GB =mB g=4.5kg×10N/kg =45N；实心正方体B对地面的压强是： =4.5×103 Pa；
（3）将正方体A沿水平方向切时，则SA：SB =（0.2m）2 ：（0.1m）2 =4：1，根据A、B对水平地面的压强相等知道， ，即 ，代入数据知道， ，由此解得h1 =0.01m；
将正方体A沿竖直方向切时，，代入数据得：，由此解得：h2 =0.0125m．
24、（1）0.75A（2）6000J（3）8.8Ω
【解析】
（1）座椅垫处于“低温”时，电路中的电流：；
（2）高温档5min产生的热量：Q=W=P高t=20W×300s=6000J；
（3）由图可知，座椅垫处于“高温”时，是R2的基本电路，
R2的阻值：，
座椅垫处于低温时，R1、R2串联，
串联电路的总电阻：R===16Ω，
根据电阻的串联可得，加热片R1的阻值：R1=R-R2=16Ω-7.2Ω=8.8Ω。
答：（1）座椅垫处于“低温”时，电路中的电流是0.75A；
（2）高温档加热5min产生的热量是6000J；
（3）加热片R1的阻值是8.8Ω。
六、综合能力题（本大题共3小题，共18分）
25、电能转化为机械能 是利用通电线圈在磁场中受力转动原理工作的 5 75 主要因为电动汽车的效率高于燃油汽车的效率．
【解析】
（1）电动机制作原理是利用通电线圈在磁场中受力转动原理工作的，是电能转化为机械能；(2)根据压强公式计算出电动汽车静止时对地面的压强．（3）由效率的公式计算出电动机的效率．（4）比较两种汽车的百公里能耗，说明能耗的不同原因．
【详解】
(1)电动机正常工作时，将电能转化为机械能，是利用通电线圈在磁场中受力转动原理工作的．（2）标准承载下，对地面的压力为F=G=mg=（800kg+200kg）=10000N,
车与地面的接触面积S=450cm2=450m2=2m2,根据压强公式p=5;(3)电动汽车的牵引力为f=0.09G=0.0910000N=900N,如图，电动汽车的速度v=,行驶1分钟通过的距离s=vt=20m/s60s=1200m．电动汽车1分钟做的功=Fs=900N1200m=1.08J, 匀速行驶1分钟的耗电量为0.4kW•h,即W耗电=，则电动机的效率:===75．
（4）电动汽车1分钟行驶的路程为s=vt=20m/s60s=1200m=12km，能耗是0.4KWh.则1km能耗是KWh，则百公里能耗是KWh，即100公里能耗是3.6J，即1.2J．
燃油汽车百公里消耗的汽油m=v=0.7kg/6=4.2kg.则燃油汽车百公里能耗Q=qm=4.6J/kg4.2kg=1.93J,比较发现，电动汽车百公里能耗小于燃油汽车百公里能耗，主要因为电动汽车的效率高于燃油汽车的效率．
26、（1）见解析所示（2）Pa（3）J（4）85%
【解析】
（1）滑轮组的绕线如下图：
；
（2）工人受重力支持力和拉力作用，三力平衡，则支持力等于G人-F=600N-400N=200N，根据相互作用等大，工人对地面压力FN=200N，工人对地面的压强：；
（3）重物匀速上升到三楼，升高的高度是h=2×3m=6m，由图可知，滑轮组承担物重的绳子段数n=2，绳子自由端移动的距离是s=2×6m=12m，工人拉力所做的功：
W=Fs=400N×12m=J；
（4）滑轮组的机械效率：．
答：（1）滑轮组的绕线见上图．
（2）工人对地面的压强Pa；
（3）工人拉力所做的功J；
（4）求滑轮组的机械效率85%．
27、1.728×1014 5.76×106 电磁感应 机械 96 清洁无污染
【解析】
（1）由表格数据知道，风速为10m/s时，一台风力发电机，1min获得的能量是7.2×106 J，所以，100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是：=1.728×1014J ；如果这些能量是由完全燃烧焦炭来获得，则焦炭的质量是： =5.76×106kg；
（2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，是把机械能转化为电能，这是电磁感应现象；
（3）一台风力发电机，1min获得的能量是7.2×106 J，由知道，可以转化得到的电能是： =5.76×106 J，所以一台风力发电机的电功率是：=96 kW；
（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；
平均风速（m/s）
5
10
15
20
25
1min内获得的能量（×106 J）
4.8
7.2
9.6
12
14.4
小矿石的质量
量筒中水的体积
小矿石和量筒中水的总体积
小矿石的体积
小矿石的密度
62
60
80
20
小矿石的质量
量筒中水的体积
小矿石和量筒中水的总体积
小矿石的体积
小矿石的密度
62
60
80
20
