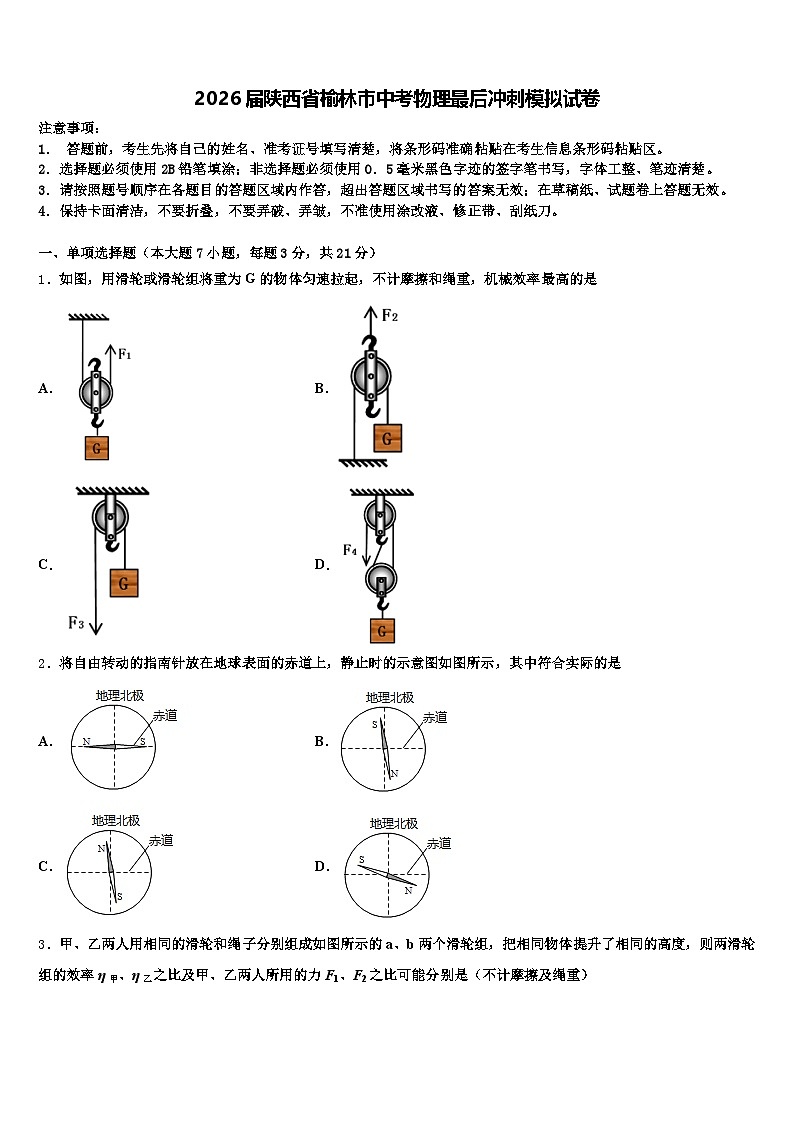

2026届陕西省榆林市中考物理最后冲刺模拟试卷（含答案解析）

这是一份2026届陕西省榆林市中考物理最后冲刺模拟试卷（含答案解析），共18页。试卷主要包含了下列能源中属于可再生能源的是，如图所示，下列说法正确的是，下列做法中符合安全用电要求的是，太阳是人类能源的宝库等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图，用滑轮或滑轮组将重为G的物体匀速拉起，不计摩擦和绳重，机械效率最高的是
A．B．
C．D．
2．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是
A．B．
C．D．

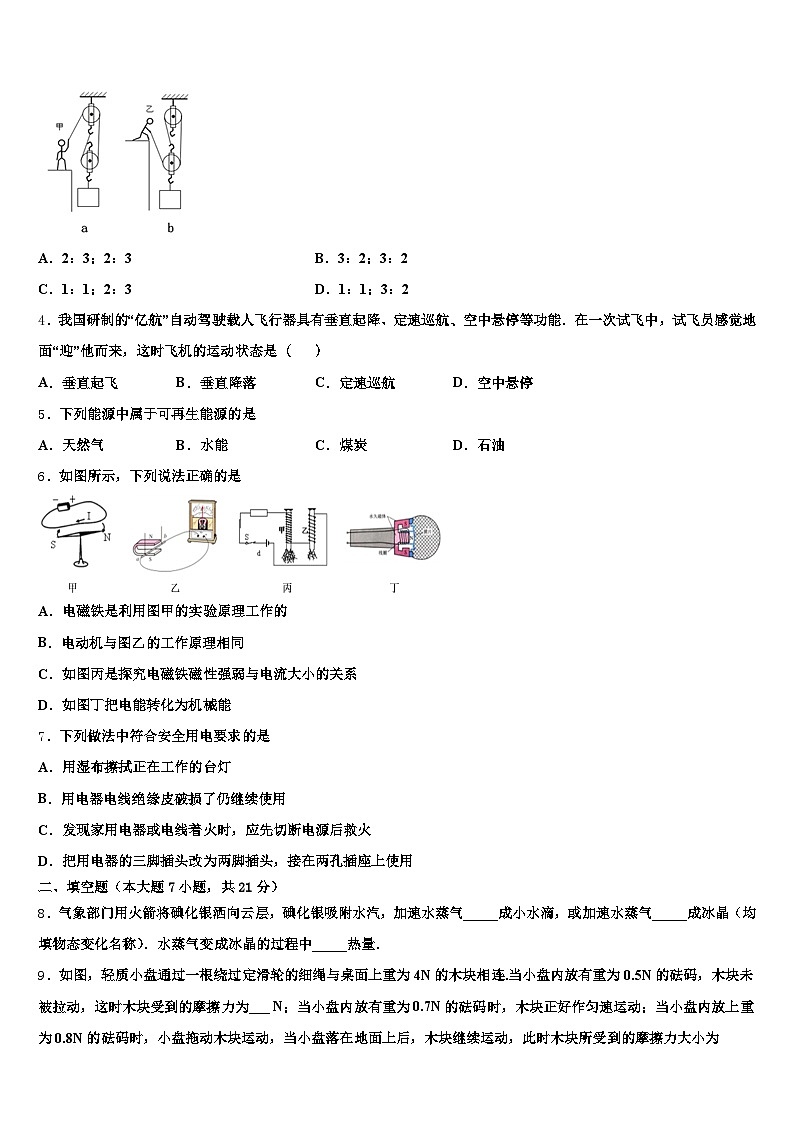

3．甲、乙两人用相同的滑轮和绳子分别组成如图所示的a、b两个滑轮组，把相同物体提升了相同的高度，则两滑轮组的效率η甲、η乙之比及甲、乙两人所用的力F1、F2之比可能分别是（不计摩擦及绳重）
A．2：3；2：3B．3：2；3：2
C．1：1；2：3D．1：1；3：2
4．我国研制的“亿航”自动驾驶载人飞行器具有垂直起降、定速巡航、空中悬停等功能．在一次试飞中，试飞员感觉地面“迎”他而来，这时飞机的运动状态是（ ）
A．垂直起飞B．垂直降落C．定速巡航D．空中悬停
5．下列能源中属于可再生能源的是
A．天然气B．水能C．煤炭D．石油
6．如图所示，下列说法正确的是
A．电磁铁是利用图甲的实验原理工作的
B．电动机与图乙的工作原理相同
C．如图丙是探究电磁铁磁性强弱与电流大小的关系
D．如图丁把电能转化为机械能
7．下列做法中符合安全用电要求的是
A．用湿布擦拭正在工作的台灯
B．用电器电线绝缘皮破损了仍继续使用
C．发现家用电器或电线着火时，应先切断电源后救火
D．把用电器的三脚插头改为两脚插头，接在两孔插座上使用
二、填空题（本大题7小题，共21分）
8．气象部门用火箭将碘化银洒向云层，碘化银吸附水汽，加速水蒸气_____成小水滴，或加速水蒸气_____成冰晶（均填物态变化名称）．水蒸气变成冰晶的过程中_____热量．

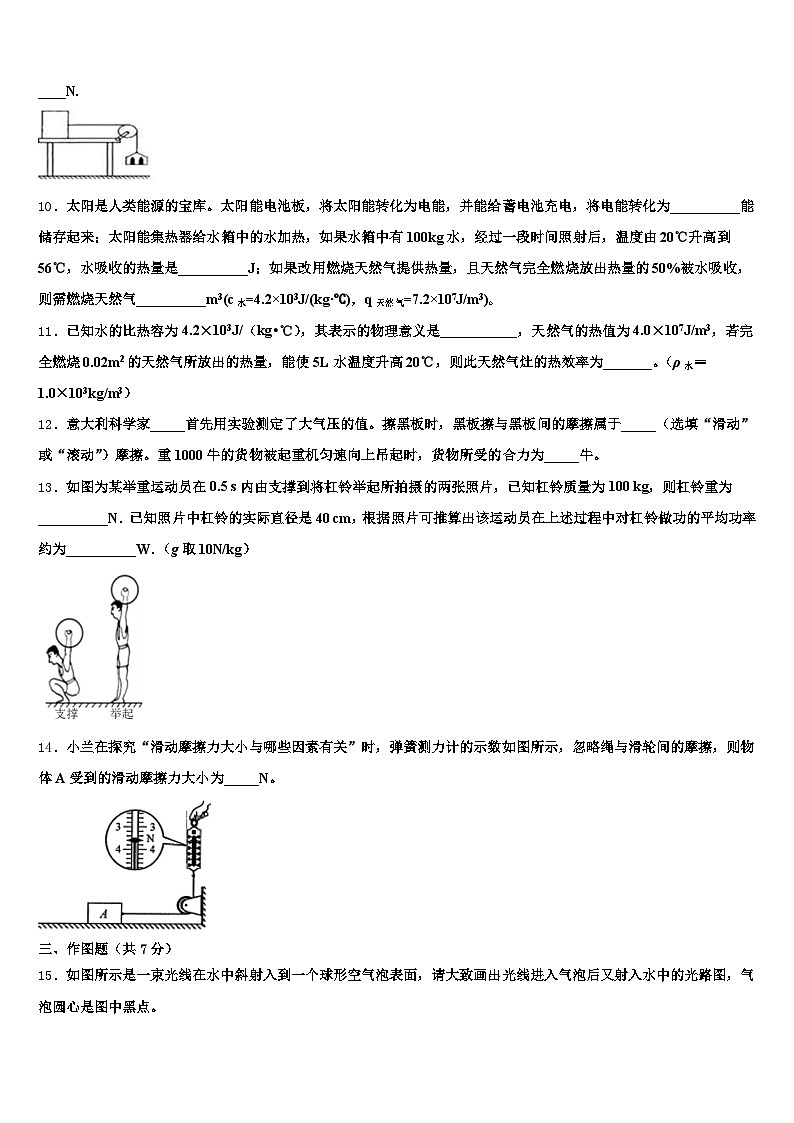

9．如图，轻质小盘通过一根绕过定滑轮的细绳与桌面上重为4N的木块相连.当小盘内放有重为0.5N的砝码，木块未被拉动，这时木块受到的摩擦力为___ N；当小盘内放有重为0.7N的砝码时，木块正好作匀速运动；当小盘内放上重为0.8N的砝码时，小盘拖动木块运动，当小盘落在地面上后，木块继续运动，此时木块所受到的摩擦力大小为____N.
10．太阳是人类能源的宝库。太阳能电池板，将太阳能转化为电能，并能给蓄电池充电，将电能转化为__________能储存起来；太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，温度由20℃升高到56℃，水吸收的热量是__________J；如果改用燃烧天然气提供热量，且天然气完全燃烧放出热量的50%被水吸收，则需燃烧天然气__________m3(c水=4.2×103J/(kg·℃)，q天然气=7.2×107J/m3)。
11．已知水的比热容为4.2×103J/（kg•℃），其表示的物理意义是___________，天然气的热值为4.0×107J/m3，若完全燃烧0.02m2的天然气所放出的热量，能使5L水温度升高20℃，则此天然气灶的热效率为_______。（ρ水＝1.0×103kg/m3）
12．意大利科学家_____首先用实验测定了大气压的值。擦黑板时，黑板擦与黑板间的摩擦属于_____（选填“滑动”或“滚动”）摩擦。重1000牛的货物被起重机匀速向上吊起时，货物所受的合力为_____牛。
13．如图为某举重运动员在0.5 s内由支撑到将杠铃举起所拍摄的两张照片，已知杠铃质量为100 kg，则杠铃重为__________N．已知照片中杠铃的实际直径是40 cm，根据照片可推算出该运动员在上述过程中对杠铃做功的平均功率约为__________W．（g取10N/kg）
14．小兰在探究“滑动摩擦力大小与哪些因素有关”时，弹簧测力计的示数如图所示，忽略绳与滑轮间的摩擦，则物体A受到的滑动摩擦力大小为_____N。
三、作图题（共7分）
15．如图所示是一束光线在水中斜射入到一个球形空气泡表面，请大致画出光线进入气泡后又射入水中的光路图，气泡圆心是图中黑点。
16．如图所示，在图中根据平面镜成像的特点作出三角形ABC在平面镜中的像。
17．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。
四、实验题（本大题共5小题，共20分）
18．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有 ______ （填序号）．为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 ______ 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ______ ．在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压
表示数如图丙所示，为了使实验结果更准确，接下来他应该 ______ ．正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是 ______
A．IA＞IB＞IC B．IA＜IB＜IC C．UAB=UBC=UAC D．UAC=UAB+UBC为了使结论更有普遍性，可采用的方法是： ______ ．
A、换用不同规格灯泡多次实验 B、改变电源电压多次实验．
19．小珠利用电压恒为6V的电源，对标有“2.5V”字样的小灯泡进行“测量小灯泡的电功率”实验。
（1）请用笔画线代替导线，完成1图所示实物图的连接。小珠正确连接电路后，应将滑片移动到_____端（选填“A”或“B”），然后闭合开关，进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是_____；第2次实验时电流表示数如2图所示，示数为_____A；分析表中信息，小灯泡的额定功率为_____W，此实验中滑动变阻器的最大阻值至少是_____Ω。
20．用如图的电路来测量未知电阻Rx的阻值，R0阻值已知。
请将以下实验步骤补充完整。
A．对照电路图连接好电路，并将滑动变阻器的滑片滑至最_____（填“左”或“右”）端。
B．闭合开关，调节滑动变阻器，使电流表指针方便读数，_____。
C．断开开关，整理器材。用测量所得的物理量和已知量符号表示出待测电阻Rx＝_____。写出本实验中滑动变阻器的两个作用_____、_____。
21．在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布．
实验中用弹簧测力计拉着木块在水平木板上做_____运动．根据_____条件可知，木块所受摩擦力的大小等于弹簧测力计的示数．由_____图可以探究滑动摩擦力大小与接触面的粗糙程度关系．若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将_____（选填“不变”、“变大”或“变小”）．评估此实验方案的不足之处是_____．（答出一条即可）
22．利用图甲进行“测量未知电阻”的实验．
(1)连接电路时，应将开关________．连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是________(只填序号)
A．Rx断路 B．Rx短路 C．电流表断路排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为________ V.将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为________ Ω.将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是____．
五、计算题（本大题共2小题，共13分）
23．如图所示，工人用滑轮组匀速吊起重为600N的箱子，若箱子在10s内被匀速竖直提升了2m，工人施加的拉力为350N，不计绳重和摩擦，取g＝10N/kg。
求：滑轮组的机械效率；若用此滑轮组将重为900N的物体匀速提升2m，那么拉力做的总功是多少？
24．新能源电气混合公交车已经在我市“登陆”．公交车满载时总质量为8t，输出功率为72kW．（g取10N/kg，天然气的热值q=4×107J/m3）
（1）公交车在10min内行驶了9km求行驶的平均速度．
（2）公交车满载静止在水平地面上，对地面的压强是2×105Pa，求轮胎与地面接触的总面积．
（3）公交车匀速行驶10min，完全燃烧天然气2.7m3，求发动机的效率．
六、综合能力题（本大题共3小题，共18分）
25．阅读《共享单车》回答。
共享单车
骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体。一个成年人在水平路面上骑车时所受阻力大约20N。
近年来，我国多个城市推出了多种新型共享单车，北京市的许多街道旁也随处可见，如图所示。这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些。
单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态，其工作原理如图所示。用户可使用手机下载单车APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发云铃系统送解锁指令，单车执行解锁指令自动开锁，用户便可以开计费结果与信息始骑行，手机APP就显示计睦、计价等信息。
此外，此种单车的第一次代，当用户在骑行过程中踩动状态和定位上报脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要。
请根据上述材料，回答下列问：此种单车和手机之间是利用____________传递信息的。若此早种单车使用的GPS信号的频率是1800GHz，而手机中蓝牙通信信号（电磁波）的频率2.4GHz，则该GPS信号的波长_________手机蓝牙通信信号的波长。（选填“大于”或“小于”）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用________________现象实现的。当手机扫描二维码时，下列说法正确的是_________。
A．扫描时手机接收到的信号时利用了次声波 B．二维码位于摄像头的一倍焦距以内
C．二维码是光源 D．摄像头相当于凸透镜一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_______。
A．2×103J B．2×105J C．2×107J D．2×109J李嘉轩放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，用所学物理知识解释：______________________________。
26．现代生活中，人类对于能源的需求越来越大。如图是我国西部某地区风力发电的外景,风力发电机主要是由风机叶片和发电机组完成。已知该地区空气密度平均为1.3kg/m3，年平均风速为10m/s，该风力发电区里一台风力发电机在不同风速下获得的风能如下表所示：
100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是____J，这相当于______kg焦炭完全燃烧所释放出来的能量（已知焦炭的热值是3×107J/kg）。在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，发电机利用____的原理，把_____能转化为电能。如果一台风力发电机把风能转化为电能的效率为80%，那么该地区一台风力发电机的电功率为___kW.请你写出风能的一个优点：_____________________。
27．在图(a)所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为5欧，闭合电键S．求：
①通过电阻R1的电流I1_____．
②10秒内电流通过R1做的功W1_____．
③将电流表A1串接在电路某处，闭合电键S1和S，保证电路各元件都正常工作的情况下，移动变阻器的滑片P，发现电流表A示数与A1示数比值最大为6，比值最小为1．电流表A、A1表盘均如图(b)所示，
（a）请判断：电流表A1串接在_____（选填“R1支路”、“R1支路”或“干路”）上．
（b）通过计算判断滑动变阻器R1的规格“_____欧，_____安”．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由机械效率公式： 可知，则提升同样的重物，升高相同的高度时，有用功一定，额外功越小，效率越高。定滑轮、动滑轮、滑轮组分别提升同样的重物，在提升高度相同时，有用功相同；不计绳重和摩擦，对动滑轮、滑轮组来说，所做额外功就是提升动滑轮做的功；而使用定滑轮时，没有克服机械自重做额外功，即其额外功为0J，所以定滑轮的机械效率最高，故C正确，ABD错误。
2、C
【解析】
地磁北极在地理的南极附近，地磁南极在地理的北极附近；指南针静止时N极指向为磁场的方向，因此在赤道上的指南针静止时，其N极指向地磁南极，也就是地理北极．只有C正确．
3、D
【解析】
因为甲、乙两人用滑轮组把相同的物体提升了相同的高度，所以所做的有用功相等．由于不计摩擦及绳重，所做的额外功就是克服动滑轮的重力所做的功，因此额外功相等，
根据机械效率η=可知，
两滑轮组机械效率相同,即η甲: η乙=1:1.
甲、乙两人所用的拉力的大小与承担物重的绳子的股数有关,a滑轮组由2股绳承担,即F1=(G动+G物)；
b滑轮由3股绳子承担,即F2=(G动+G物)，
所以F1:F2=(G动+G物):(G动+G物)=3:2.
故D正确.
4、B
【解析】
根据题意知道，在一次试飞中，飞员感觉地面扑面而来，是感觉地面在向上运动，这是以运动飞机为参照物，并且飞机在垂直降落时感觉，故只有B正确．
本题考查的是参照物及其选择，是一道基础题，难度不大，解题的关键是掌握判断相对静止与相对运动的方法．
5、B
【解析】
A．天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故A不符合题意；
B．水能可以从自然界里源源不断的得到补充，属于可再生能源，故B符合题意；
C．煤属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；
D．石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。
6、A
【解析】
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A正确；
B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故实验是电磁感应，利用该原理制成了发电机，故B错误；
C、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故C错误；
D、图中是话筒的原理图，利用的是电磁感应原理，将机械能转化为电能，故D错误。
7、C
【解析】
A．生活中的水是导体，用用湿布擦拭正在工作的台灯易造成触电，故不符合安全用电要求；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故不符合安全用电要求；
C．家用电器失火，导线的绝缘皮烧坏，用电器漏电，如果用水救火，水是导体，人间接 接触火线，发生单相触电事故，故符合安全用电要求；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故不符合安全用电要求．
二、填空题（本大题7小题，共21分）
8、液化 凝华 放出
【解析】
试题分析：（1）人工降雨时，将碘化银洒向云层，碘化银吸附水汽，加速水蒸气发生液化现象，形成小水滴，就是雨；也可加速水蒸气发生凝华现象，形成小冰晶；
（2）水蒸气变成冰晶的过程中（即凝华过程），要放出热量；
考点：液化及液化现象；升华和凝华的定义和特点．
点评：分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．
9、0.5 0.7
【解析】
木块静止时,所受的摩擦力与小盘中砝码对它的拉力是平衡力,所以摩擦力等于拉力(大小等于砝码重)0.5N；
当木块受到0.7N的拉力做匀速直线运动时，滑动摩擦力为：0.7N，
小盘落地，木块仍运动，压力与接触面的粗糙程度没变，故滑动摩擦力不变，仍为0.7N.
10、 化学 1.512×107 0.42
【解析】太阳是人类能源的宝库。太阳能电池板，将太阳能转化为电能，并能给蓄电池充电，充电时将电能转化为化学能储存起来；
太阳能集热器给水箱中的水加热，如果水箱中有100kg水，经过一段时间照射后，温度由20℃升高到56℃，水吸收的热量是：
；
天然气完全燃烧放出热量的50%被水吸收，天然气放出的热量为：
；
需要燃烧的天然气为：
。
点睛：重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算。
11、1kg的水温度升高（或降低）1℃时所吸收（或放出）的热量为4.2×103J 52.5%
【解析】
水的比热容是4.2×103J/（kg•℃），它表示的物理意义是：1kg水温度升高（或降低）1℃所吸收（或放出）的热量是4.2×103J，
水的体积V＝5L＝5dm3＝5×10-3m3，
水的质量：m＝ρ水V＝1.0×103kg/m3×5×10-3m3＝5kg，
水吸热的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg・℃）×5kg×20℃＝4.2×105J；
消耗天然气的体积V气＝0.02m3，
天然气完全燃烧放出的热量：Q放＝V气q＝0.02m3×4.0×107J/m3＝8×105J，
天然气灶的效率：η＝×100%＝52.5%。
12、托里拆利 滑动 0
【解析】
意大利著名的科学家托里拆利利用实验测定了一个标准大气压能够支持760mm高的水银柱，即一标准大气压相当于760mm水银柱所产生的压强；擦黑板时，黑板擦在黑板上滑动把字迹擦掉，这种摩擦属于滑动摩擦；当物体处于静止状态或匀速直线运动状态时所受合力为0，即为平衡状态，所以货物被起重机匀速向上吊起时，货物所受的合力为0牛。
13、1000 1200
【解析】
已知
杠铃上升的距离：
所以：
因此，本题正确答案是：1000 1200
【点睛】(1)已知了杠铃的质量,代入重力计算公式,即可求解第一问;
(2)可先对杠铃在竖直方向上移动的距离进行估测,由图可以知道,杠铃上升的距离为杠铃的直径加上半径的高度,然后代入功率的计算公式中进行求解即可.
14、3.6
【解析】
由图可知，弹簧测力计的示数为3.6N，实验中，匀速直线拉动物体时，拉力与摩擦力是一对平衡力,又因为定滑轮只改变力的方向，不能省力，所以弹簧测力计的示数就等于摩擦力的大小，即3.6N。
三、作图题（共7分）
15、
【解析】
发生两次折射,第一次是从水斜射入空气中,折射光线远离法线偏折,即折射角大于入射角;第二次是光由空气斜射射入水中,折射光线向法线偏折,即折射角小于入射角;
入射点与圆心的连线是法线,法线要画成虚线。当光由水斜射射入空气中时,折射光线远离法线偏折,即折射角大于入射角;当光由空气斜射射入水中时,折射光线向法线偏折,即折射角小于入射角,如图所示：
16、
【解析】
作A点关于镜面的对称点A′；作B点关于镜面的对称点B′；作C点关于镜面的对称点C′；用虚线连接A′B′，B′C′，A′C′，△A′B′C′就是△ABC在平面镜MN中的像。如图所示：
点睛：依据平面镜的成像特点，分别做出A、B、C点关于镜面的对称点，然后连接，就是△ABC在镜中的像。
17、图
【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
四、实验题（本大题共5小题，共20分）
18、② 电流表 电流表指针没有调零 断开开关,电压表换用0−3V量程,然后再进行实验 D A
【解析】
(1)闭合开关S后,发现灯L1发光,L2不发光,说明电路中没有断路,L2不发光,说明是L2短路，故选②；(2)为了探究“串联电路的电流关系”，应该把电流表接入电路；闭合开关前，发现其中一个电表指针如图乙所示，没有指在零刻度上，出现这种现象的原因是没调零；(3)闭合开关，电压表示数如图丙所示，示数较小，说明选择的量程偏大，为了使实验结果更准确，接下来他应该断开开关，选用小量程，即选用0−3V的量程；(4)串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和，故D正确，故选D；(5)为了得出普遍结论，应该换用不同规格的灯泡、改变电源电压，重复操作，进行多次实验，故选A.
（1）电路故障包括短路和断路，断路时用电器不能工作；短路时，被短路的用电器不工作，电路中有电流；（2）为了探究“串联电路的电流关系”，应该把电流表接入电路；开关闭合前，电流表应该调零；（3）根据电压表所示信息，可以确定选择量程过大了，接下来应该，断开开关，换用小量程；（4）串联电路中各处的电流都相等；串联电路两端的电压等于各部分电压之和；（5）为了得出普遍结论，应换用不同规格的实验器材进行多次测量。
19、 B 灯泡的实际功率太小 0.22 0.7 55
【解析】
（1）电压表选用小量程与灯并联，如下所示：
（2）为了保护电路，小珠正确连接电路后，应将滑片移动到B，然后闭合开关；在第1次实验中小灯泡的实际功率： ＝0.5V×0.10A＝0.05W，灯不亮的原因是：实际功率过小；第2次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.22A；由表格数据知：小灯泡的额定功率为： ＝2.5V×0.28A＝0.7W；由表中第（1）次数据根据串联电路的规律和欧姆定律，变阻器的电阻为： ，所以滑动变阻器的最大阻值至少是55Ω。
20、右 读出电流表A1、A2的示数分别为I0、Ix 保护电路 改变电阻两端的电压和通过电阻的电流，进行多次测量
【解析】
（1）A、在闭合开关前，应将变阻器滑片移至最大阻值处，即最右端；
B、连接好电路，闭合开关，调节滑动变阻器的滑片，测出通过定值电阻和被测电阻的电流I0，Ix。
（2）并联电路电压相等，所以：I0R0=IxRx。所以Rx=。
（3）闭合开关前，滑片处于最大阻值处，电路电阻最大，电流最小，对电路起保护作用。为了减小误差，需要移动滑片，多次测量电阻的阻值，求平均值。
21、匀速直线 二力平衡 乙、丙 不变 很难控制木块一直做匀速直线运动或测力计在运动中读数困难
【解析】
(1)实验中，用弹簧测力计沿水平方向拉动木块做匀速直线运动，此时拉力与摩擦力是一对平衡力，根据二力平衡原理，摩擦力大小等于拉力大小；弹簧测力计的示数等于摩擦力；
(2)要得出摩擦力大小与接触面粗糙程度的关系，需使压力大小相同，接触面粗糙程度不同，即选择乙、丙进行实验；
(3)由于压力大小和接触面的粗糙程度不变，即使拉力增大，滑动摩擦力也不变；
(4)实验中需拉动木块做匀速直线运动时进行读数，而很难保证其一直做匀速直线运动，会造成测力计的读数困难．
22、断开 A 2.5 4.9 灯丝的电阻与温度有关
【解析】
根据题中测量未知电阻可知，本题考查伏安法测电阻，运用伏安法测电阻及欧姆定律知识进行分析推断。
【详解】
(1)为保护电路元件的安全，连接电路时开关应该断开。(2)连接电路后,闭合开关,移动变阻器的测片,电压表有示数,说明电压表与电源之间是通路;电流表无示数,表示电路是开路(即电压表并联部分断路),或电流表短路;综合题意,Rx断路。故选A.(3)由图乙知，电压表的量程为0∼3V，分度值为0.1V，示数为2.5V；(4)根据欧姆定律R3＝U/I＝2.5V/0.50A＝5.0Ω,所测电阻Rx的平均值为＝4.9Ω；(5)将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是电阻大小还跟温度有关。
五、计算题（本大题共2小题，共13分）
23、（l）85.7%；（2）2000J。
【解析】
（1）工人做的有用功：W有用＝Gh＝600N×2m＝1200J，由图可知，n＝2，拉力端移动距离s＝2h＝2×2m＝4m，拉力做的总功：W总＝Fs＝350N×4m＝1400J，滑轮组的机械效率：η＝＝×100%≈85.7%；
答：滑轮组的机械效率为85.7%。
（2）吊起重为600N的箱子，不计绳重和摩擦，拉力F＝（G+G动），则动滑轮的重力：G动＝2F﹣G＝2×350N﹣600N＝100N。若用此滑轮组将重为900N的物体，则总功：W总′＝（G′+G动）h＝（900N+100N）×2m＝2000J。
答：拉力做的总功为2000J。
24、（1）15m/s；（2）0.4m2；（3）40%
【解析】
（1）公交车行驶的平均速度：
v===54km/h；
（2）公交车满载时对地面的压力：
F=G=mg=8103kg10N/kg=8104N，
轮胎与地面接触的总面积：S===0.4m2；
（3）天然气燃烧放热：
Q放=Vq=2.7m34107J/m3=1.08108J，
公交车在10min内牵引力做功：
W=Pt=72103W10×60s=4.32×107J，
发动机的效率：===40。
六、综合能力题（本大题共3小题，共18分）
25、电磁波 小于 电磁感应 D B 质量一定时，速度越大，动能越大，行驶中危险性大。
【解析】
（1）由短文内容可知，此种单车和手机之间是利用电磁波传递信息的；由c=λf得，电磁波的波长：λ=cf，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz>2.4GHz，该GPS信号的波长小于手机蓝牙通信信号的波长；
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；
乐乐骑行的平均速度为：v=st=9km0.5h=18km/h；
（3）A．扫描二维码是光现象的应用，与声现象无关，故A错误；
B．D．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误，D正确；
C．二维码本身不发光，不是光源，故C错误；
（4）一个成年人在水平路面上骑车时的速度大约是4m/s，由v=可得，速骑行半小时行驶的路程：s=vt=4m/s×0.5×3600s=7200m，已知成年人在水平路面上骑车时所受阻力大约 20N，成人在水平路面上骑车时，平均消耗的能量等于人克服阻力所做的功，即平均消耗的能量为：W=fs=20N×7200m=144000J=1.44×105J，与2×105J 比较接近，故B正确；
（5）质量一定时，速度越大，动能越大，行驶中危险性大。
26、1.728×1014 5.76×106 电磁感应 机械 96 清洁无污染
【解析】
（1）由表格数据知道，风速为10m/s时，一台风力发电机，1min获得的能量是7.2×106 J，所以，100台这样的风力发电机在一年里（总工作时间按4000h计算）获得的风能是：=1.728×1014J ；如果这些能量是由完全燃烧焦炭来获得，则焦炭的质量是： =5.76×106kg；
（2）在风力作用下，风机叶片产生的动力通过传动系统传递给发电机，是把机械能转化为电能，这是电磁感应现象；
（3）一台风力发电机，1min获得的能量是7.2×106 J，由知道，可以转化得到的电能是： =5.76×106 J，所以一台风力发电机的电功率是：=96 kW；
（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；
27、1.1A71JR1支路151.1
【解析】
①闭合电键S后，电路为R1的简单电路，电源电压为6伏，电阻R1的阻值为5欧，所以通过电阻R1的电流I1＝＝1.1A；
②10秒内电流通过R1做的功W1＝UI1t＝6V71J.
③闭合电键S1和S，两电阻并联，由题意可知A1不可能接在干路上；假设电流表A1串接R1所在支路上，因为电流表A示数与A1示数比值最大为6，所以通过R1与R1的电流之比为，因为I1=1.1A,所以可得通过R1的电流为6A，则干路电流为7.1A，超过了电流表的最大量程，所以此情况不可能；电流表A1串接R1所在支路上，因为电流表A示数与A1示数比值最大为6，所以通过R1与R1的电流之比为，因为I1=1.1A,所以可得通过R1的电流为0.14A，此时没有超过电流表的最大量程，所以A1串接R1所在支路上；R1==15,
电流表A示数与A1示数比值最小为1时，则通过R1与R1的电流比为，此时滑动变阻器R1的电流最小，即I1=1.1A．滑动变阻器R1的规格为“15Ω 1.1A”
实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5
偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
电压U/V
1.5
2.0
电流I/A
0.30
0.42
0.50
电阻Rx/Ω
5.0
4.8
电阻Rx的平均值/Ω
平均风速（m/s）
5
10
15
20
25
1min内获得的能量（×106 J）
4.8
7.2
9.6
12
14.4
