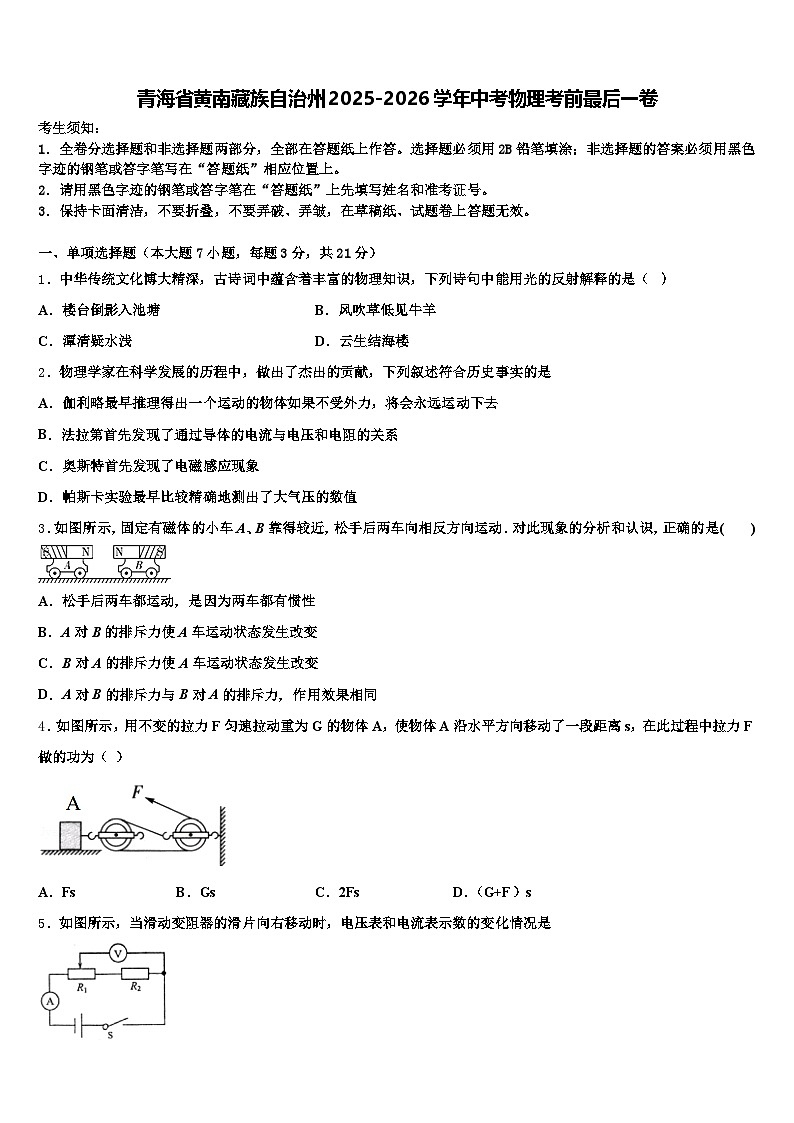

青海省黄南藏族自治州2025-2026学年中考物理考前最后一卷（含答案解析）

这是一份青海省黄南藏族自治州2025-2026学年中考物理考前最后一卷（含答案解析），共22页。试卷主要包含了以下说法正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（ ）
A．楼台倒影入池塘B．风吹草低见牛羊
C．潭清疑水浅D．云生结海楼
2．物理学家在科学发展的历程中，做出了杰出的贡献，下列叙述符合历史事实的是
A．伽利略最早推理得出一个运动的物体如果不受外力，将会永远运动下去
B．法拉第首先发现了通过导体的电流与电压和电阻的关系
C．奥斯特首先发现了电磁感应现象
D．帕斯卡实验最早比较精确地测出了大气压的数值
3．如图所示，固定有磁体的小车A、B靠得较近，松手后两车向相反方向运动．对此现象的分析和认识，正确的是( )
A．松手后两车都运动，是因为两车都有惯性
B．A对B的排斥力使A车运动状态发生改变
C．B对A的排斥力使A车运动状态发生改变
D．A对B的排斥力与B对A的排斥力，作用效果相同
4．如图所示，用不变的拉力F匀速拉动重为G的物体A，使物体A沿水平方向移动了一段距离s，在此过程中拉力F做的功为（ ）
A．FsB．GsC．2FsD．（G+F）s

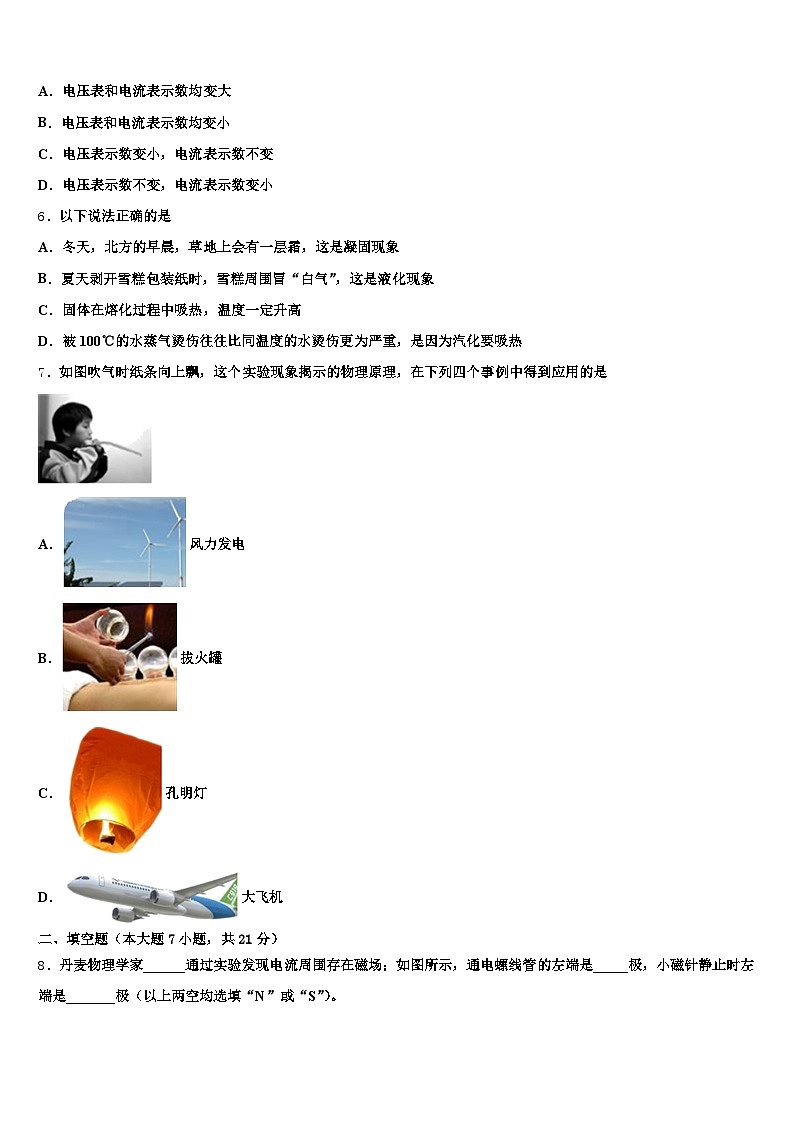

5．如图所示，当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是
A．电压表和电流表示数均变大
B．电压表和电流表示数均变小
C．电压表示数变小，电流表示数不变
D．电压表示数不变，电流表示数变小
6．以下说法正确的是
A．冬天，北方的早晨，草地上会有一层霜，这是凝固现象
B．夏天剥开雪糕包装纸时，雪糕周围冒“白气”，这是液化现象
C．固体在熔化过程中吸热，温度一定升高
D．被100℃的水蒸气烫伤往往比同温度的水烫伤更为严重，是因为汽化要吸热
7．如图吹气时纸条向上飘，这个实验现象揭示的物理原理，在下列四个事例中得到应用的是
A．风力发电
B．拔火罐
C．孔明灯
D．大飞机
二、填空题（本大题7小题，共21分）
8．丹麦物理学家______通过实验发现电流周围存在磁场；如图所示，通电螺线管的左端是_____极，小磁针静止时左端是_______极（以上两空均选填“N”或“S”）。

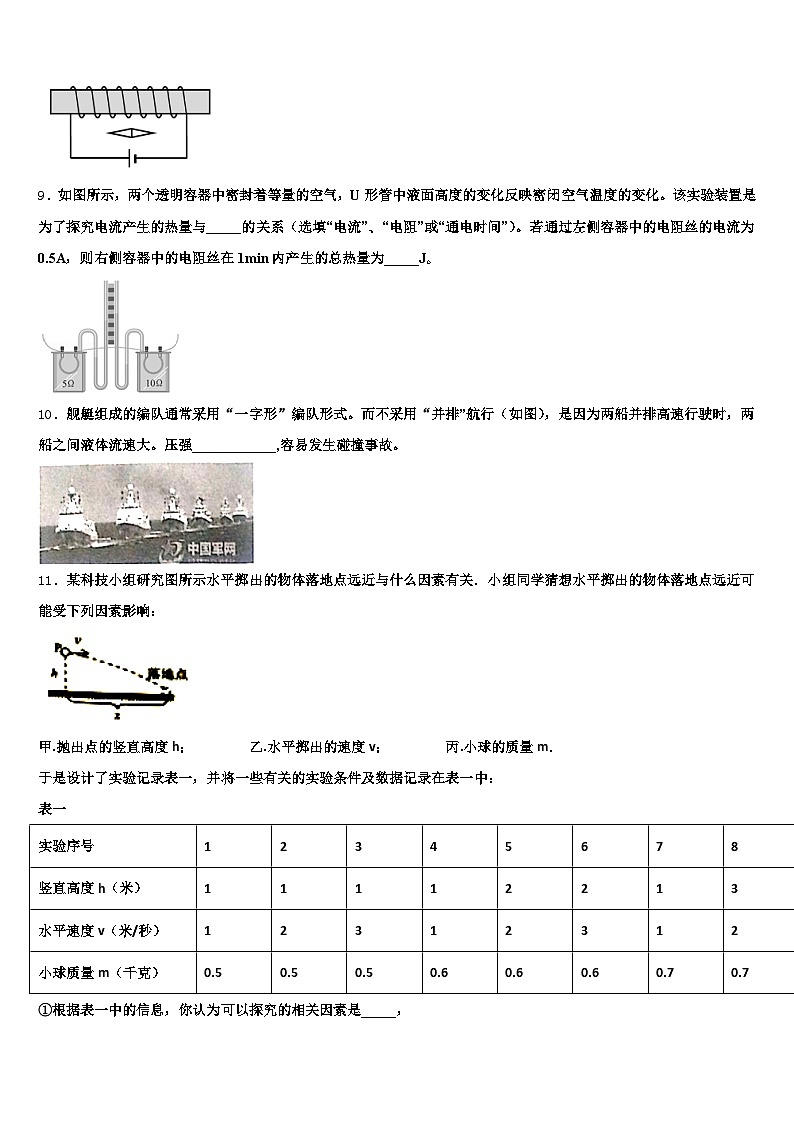

9．如图所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。该实验装置是为了探究电流产生的热量与_____的关系（选填“电流”、“电阻”或“通电时间”）。若通过左侧容器中的电阻丝的电流为0.5A，则右侧容器中的电阻丝在1min内产生的总热量为_____J。
10．舰艇组成的编队通常采用“一字形”编队形式。而不采用“并排”航行（如图），是因为两船并排高速行驶时，两船之间液体流速大。压强____________,容易发生碰撞事故。
11．某科技小组研究图所示水平掷出的物体落地点远近与什么因素有关．小组同学猜想水平掷出的物体落地点远近可能受下列因素影响：
甲.抛出点的竖直高度h； 乙.水平掷出的速度v； 丙.小球的质量m．
于是设计了实验记录表一，并将一些有关的实验条件及数据记录在表一中：
表一
①根据表一中的信息，你认为可以探究的相关因素是_____，
A．甲 B．乙 C．丙 D．甲和乙 E.甲和丙 F.乙和丙 G.甲、乙、丙 H.与甲、乙、丙无关的其它因素
请说明你选择该选项的依据：_____．
②小组同学随后进行了实验，并把实验结果记录在表二中．
表二
②根据表二中的信息，你认为可以探究的相关因素是_____，
A．甲 B．乙 C．丙 D．甲和乙 E.甲和丙 F.乙和丙 G.甲、乙、丙 H.与甲、乙、丙无关的其它因素
请说明你选择该选项的依据：_____．
12．人们将书包带做得宽一些，目的是在压力一定时，增大肩部的______，从而______压强，背着更舒服．纤弱细小的蚊子，只要“轻轻一吻”就能吸到大象的血，原因是蚊子的口器对大象皮肤造成的压力虽然不大，但由于口器十分尖锐，因而能轻易刺穿大象皮肤，这是通过___________的方式增大了压强。
13．某电热杯中有甲、乙两根电热丝，只将甲电热丝接到电源上时，烧开一杯水需要的时间为t1；只将乙电热丝接到电源上时，烧开同样的一杯水需要的时间为t1．若R甲＞R乙，则 t1_____t1则（填“＞”、“＜”或“＝”）．证明若将甲、乙并联起来接到电源上时，烧开同样的一杯水需要的时间为（设电源电压不变，不计热量损失）________．
14．如图所示将一支铅笔插入水中，看到水面下的部分变得向上弯折了，这是由于光从_______射入______中发生折射的缘故．
三、作图题（共7分）
15．完成图中的光路图。
16．2012年6月，我国自主设计的载人潜水器“蛟龙号”，实验下潜7000m达到一个新的深度．试验经历了以下主要过程：母船用新型的吊装设备将潜水器投放到海中；潜水器缓慢竖直下潜和上升；吊装设备将潜水器吊上母船．如图是母船的吊装设备的示意图，图中虚线框中是滑轮组（未画出），电动机拉放滑轮组绳子自由端，挂钩挂着潜水器．吊装设备缓慢地将潜水器投放到海中，然后，潜水器下潜用时t1=6h，到达7000m出停留t2=0.5h，上升用时t3=3.5h．潜水器上升到海面后，挂钩挂着潜水器离开水面后，缓慢匀速竖直上升高度h=6m，在这个过程中电动机拉滑轮组绳子自由端的拉力F1=5.5×104N，滑轮组的机械效率η=80%．
已知潜水器总质量（含潜水员）m=2.2×104kg，体积V=20m3，水的密度ρ1=1.0×103kg/m3，海水的密度ρ2=1.03×103kg/m3，g取10N/kg．不计绳和挂钩的质量，不考虑空气阻力，不考虑潜水器离开海面后海水对潜水器质量的影响．求：
（1）吊装设备将潜水器投放至刚被海水浸没时，挂钩的拉力是多大？
（2）潜水器从开始下潜到返回海面的整个过程中，平均速度是多少米/秒？
（3）滑轮组中，与动滑轮相连的绳子是多少段？
17．重20牛的物体静止在水平地面上，用力的图示法在图中画出物体受到的支持力F．
四、实验题（本大题共5小题，共20分）
18．某小组在“观察水的沸腾”实验中：
（1）图（a）中甲、乙、丙三种读温度计的方式正确的是_____；
（2）图（b）安装实验器材时，应按照_____（选填“自上而下”或“自下而上”）的顺序进行；
（3）从实验数据表可以看出，水的沸点是_____℃，由此可以判断此时大气压_____（选填“小于”或“大于”）一个标准大气压。
（4）小明和小红分别用图（b）装置进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_____。
19．在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示：
(1)请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（__________）
(2)正确接入电压表后闭合开关，移动滑片P到某位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向___________(选填“A”或“B”)端移动，使电压表的示数为___________V．
(3)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是_________W．
(4)该实验装置___________(选填“能”或“不能”)用来验证欧姆定律中的电流与电压的关系．原因是：______．
20．为了探究漂浮在液面上的均匀实心正方体物块露出液面的高度h与哪些因素有关。某组同学进行了讨论并形成了两个猜想。猜想(一)认为h的大小可能与液体的密度有关；猜想(二)认为h的大小可能与正方体物块的密度有关。为此，他们与老师一起设计了探究方案如下：
探究步骤(一)：探究h与液体密度ρ的关系
（1）测出正方体物块的边长H。
（2）将这个正方体物块分别漂浮于不同液体中，测出相应的h值。
（3）记录数据并归纳总结结论。
探究步骤(二)：探究h与____________的关系
（1）选用不同密度的若干正方体物块，要求它们的边长相等，测出边长H。
（2）将不同密度的正方体物块分别漂浮于水面上，测出相应的h值。
（3）设计记录数据表如表一所示。
表一
（4）记录数据并归纳总结结论。
探究步骤(三)：进一步综合分析并归纳总结结论。
①你认为探究步骤(一)中需要改进的地方是什么?答：________.
②请你填写完整“探究步骤(二)：探究h与__________的关系”。
③该小组同学在完善方案后进行了实验探究活动，其中实验步骤(二)收集到的数据如表二所示：
表二
根据实验序号1与2与3，初步分析可得出的结论是：漂浮在水面上的物块，_________。
④根据表二的数据可以推测：若露出水面高度为零时，物块的密度与水的密度的比值等于_______.
⑤关于正方体物块露出液面的高度h与它的边长H的比值正确的是__________.
A． B． C． D．
21．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．
（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
22．某同学做“测定小灯泡的电功率”实验，现有电源（电压为1.5伏的整数倍且保持不变）、滑动变阻器（标有“20欧1安”字样）、电流表、电压表、待测小灯泡、开关以及导线若干。他先正确串联实验器材，再将电压表并联在电路中。然后，把滑动变阻器滑片P移至阻值最大处，闭合开关时观察到电流表示数为0.2安。接着，又将变阻器的滑片移动至中点位置时，小灯泡恰好正常发光，并记下此时电压表的示数为1.5伏。
（1）本实验的原理是_____。
（2）请判断电压表所接位置并说明理由。______
（3）求出该小灯泡的额定电功率。_______（保留解答过程）
五、计算题（本大题共2小题，共13分）
23．如图所示的电路图中，电阻 R1 的阻值为 10Ω，闭合开关 S，A1 的示数为 0.4A，A 的示数为 0.6A，求：
（1）R1 两端的电压；
（2）R2 的阻值；
（3）在 1min 内 R1 产生的热量。
24．如图所示，是使用一辆质量为5t、轮胎接地总面积为400cm2的汽车打捞水下重物的示意图。圆柱形重物的底部距离水面8m，被提升到刚好完全露出水面的过程共用时80s。完全露出水面后物体被匀速提升了5m才到达运输船平台，此过程用时100s。在整个打捞过程中，汽车拉动绳子的功率始终为48kW．打捞上岸后称得圆柱形重物重9×105N．g取10N/kg，水的密度为1.0×101kg/m1．求：
（1）小汽车对水平地面的压强。
（2）整个打捞过程中汽车的平均速度。
（1）重物露出水面后，滑轮组的机械效率。
（4）重物放入运输船后。运输船的浮力增加了多少？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题
观光电梯
电梯是一种用于多层建筑乘人或载物的运输工具．电梯的简易结构如图甲所示，电梯轿厢和配重分别挂在主电动机的两侧，在电梯半载时，轿厢总重和配重的重力基本相等． 满载上升时，主电动机提供动力，驱动轿厢．
如图乙所示，为某商业大厦安装的观光电梯，其相关参数如下表．为了安全，电梯设置了超载自动报警系统，其工作原理如图丙所示，控制电路的 电源电压U为12V，压力传感器的电阻R与所受压力F的关系 图像如图丁所示，电磁继电器阻值可忽略．当电流大于 0.2A 时，会启动警报系统，同时无论如何按压电梯控制器，门电动 机均不工作．此外，电梯需经常保养，“运行频次比ω ”是电梯养护的重要指标，ω一般用电梯每天平均待机时间与运行时间之比来表示．
（1）为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的____性，该观光电梯配重的重力约为____N．
（2）下列有关该电梯的说法中，正确的是____ .
A．主电机与钢丝绳之间的摩擦为有害摩擦
B．超载自动报警系统中电磁铁的右端为S极
C．电梯满载上行时，电动机需顺时针转动
D．报警电铃的工作原理是电磁感应
（3）乙图中，当站在上升的B电梯里的乘客看到 A 电梯在上升，则可推知 A电梯在______且速度__（大于/小于/等于）B电梯的速度．
（4）控制电路中 R0=____Ω ．若使用一段时间，电梯未满载就报警，则说明 R0 的阻值变____（大/小）．
（5）该商业大厦每天营业时间为 12h，设电梯均在额定功率下运行．经测算，该观光电梯平均每天耗电 72kW•h，则该观光电梯的“运行频次比”ω=____（结果写成小数形式）.
26．电动汽车是未来汽车的一种发展方向，但由于当前电池技术的限制，混合动力汽车是一种目前较好的过度产品．混合动力汽车启动时，热机不工作，蓄电池向车轮输送能量．当需要高速行驶或蓄电池的电能过低时，热机启动，既可以向车轮输送能量，又可以给蓄电池充电．车速与所受阻力的关系如图所示．在某次测试中，蓄电池储存的电能为5.12×108J，由热机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%，求：
热机向外输出能量冲程是_____冲程，为了加快散热利用水的_____特点．若所用燃料的热值是4.5×107J/kg，测试过程中消耗8kg的燃料（假设燃料完全燃烧），则放出的总热量是多少______？汽车牵引力做的功______和增加的电能是多少_____？（电能符号用W电表示）热机的效率是多少________？
27．如图1是美的电器生产的一款饮水机，其加热水箱部分工作原理电路图可简化成如下图2所示，其中S是一个自动温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处于保温状态．请回答下列问题：
A、B是两种不同颜色的指示灯．如果用红色表示正在对水加热，绿色表示保温，则电路图中可标明________为红色指示灯．在加热状态下，饮水机正常工作时电路中的电流是多大_____？电阻R2的阻值是多大_____？（不考虑温度对阻值的影响，且不计指示灯的阻值）．饮水机正常工作时，加热管放出的热量90％被水吸收，将加热水箱中的水从初温20℃加热到92℃，试计算出需要多少加热时间_______？（c水=4.2×103J/（kg•℃））
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
试题分析： “楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故A正确；“风吹草低现牛羊”是由于光沿直线传播而形成的，故B错误；“潭清疑水浅”是由于池底的光从水中斜射入空气中时发生折射，折射角大于入射角而形成的，故C错误；“云生结海楼”是海市蜃楼现象，是由光的折射形成的，故D错误；故应选A．
【考点定位】光的反射
2、A
【解析】
最早推理得出一个运动的物体如果不受外力，将会永远运动下去，这一结论是物理学家伽利略得出来的，故A符合历史事实；
德国物理学家欧姆首先发现了通过导体的电流与电压和电阻的关系，被后人命名为欧姆定律，故B不符合历史事实；
丹麦科学家奥斯特最早发现电流周围存在磁场；英国物理学家法拉第最早发现电磁感应现象，故C不符合历史事实；
意大利科学家托里拆利最早比较精确地测出了大气压的数值，故D不符合历史事实。
3、C
【解析】
试题分析：固定有磁体的小车A、B靠得较近，松手后两车向相反方向运动，选项A松手后两车都运动，是因为力是改变物体运动状态的原因，两车均受到力的作用，选项A说法错误；选项B中A对B的排斥力，受力物体是B车，故该力使B车运 动状态发生改变，选项B说法错误；选项C中B对A的排斥力受力物体是A车，故该力使A车运动状态发生改变，选项C说法正确；选项D中A对B的排斥力与B对A的排斥力，作用在不同的物体上，故作用效果不相同，选项D说法错误；答案选C．
考点：力的作用效果
4、C
【解析】
试题分析：由图可以看出，该滑轮组绳子的有效股数n=2，绳子自由端移动2s，已知拉力为F，由功的公式可以计算拉力所做的功．
解：由题知：
拉力为F，绳子自由端移动距离是2s；
由功的公式得：W=2Fs．
故选C．
【点评】本题考查功的计算，做功的两个必要因素是：一是作用在物体上的力，一是物体在力的方向上移动的距离，本题中的难点是判断拉力方向上移动的距离．
5、C
【解析】
根据题中“当滑动变阻器的滑片向右移动时，电压表和电流表示数的变化情况是”可知，本题考查动态电路的分析，根据串联电路的特点和欧姆定律进行分析判断。
【详解】
由电路图可知，电阻R1、R2串联，电压表与被测电路并联，因此测R1滑片右端部分和R2两端的总电压，电流表测串联电路的电流。当滑动变阻器的滑片向右移动时，R1连在电路中的电阻不变，电路的总电阻不变，所以电流大小不变，电流表的示数不变；
因为电压表并联部分电阻变小，根据U=IR可得，电压表示数变小；
故C正确，选项ABD错误。
6、B
【解析】
A、冬天，北方的早晨，草上的霜是空气中的水蒸气遇冷凝华而成的，故A错误；
B、雪糕周围冒“白气”由空气中的水蒸气遇到冷液化形成的，故B正确；
C、晶体熔化时吸收热量，温度保持不变，故C错误；
D、被100℃的水蒸气烫伤往往比100℃的水烫伤更严重，这是因为水蒸气先液化成同温度的水，液化过程放热，故D错误。
7、D
【解析】
吹气时纸条向上飘，是因为纸条上方空气流速大、压强小，纸条下方空气流速小、压强大，从而产生向上的压强差．
A. 风力发电利用了电磁感应原理，将风能转化为电能，没有运用流体压强与流速的关系，故A不合题意；
B. 拔火罐利用了大气压强的作用，没有运用流体压强与流速的关系，故B不合题意；
C. 孔明灯升空是利用了空气的浮力，没有运用流体压强与流速的关系，故C不合题意；
D. 飞机的机翼“上凸下平”，使机翼上方的空气流速大、压强小，下方空气流速小、压强大，从而产生向上的压强差，即产生向上的升力，故D符合题意．
二、填空题（本大题7小题，共21分）
8、奥斯特 S N
【解析】
1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现，当导线中通过电流时，它旁边的磁针发生偏转，这个实验说明通电导体周围存在磁场，他是世界上第一个发现电与磁之间有联系的人；
据图可知，电流从螺线管的右侧流入、左侧流出，根据线圈的绕法结合安培定则可知，该螺线管的左端是S极，右端是N极。通电螺线管的磁场方向是从N极到S极，小磁针在通电螺线管的磁场中静止，小磁针静止时N极的指向和通电螺线管的磁场方向相同，即小磁针的左端是N极。
9、 电阻 150
【解析】由图知道，两电阻丝串联在电路中，所以通过它们的电流相同，而两电阻的阻值不同，则接通电路时，在通电时间相同产生的电热会不同，又因为U形管中液面高度的变化反映密闭空气温度的变化，所以该实验装置是为了探究电流产生的热量与电阻关系的；由图知道，右侧容器中电阻丝的阻值为10Ω，当电流为0.5A时，通电1min产生热量是：Q=I2 Rt=（0.5A）2 ×10Ω×60s=150J。
10、小
【解析】
由流体压强和流速的关系：流速大的地方压强小，流速小的地方压强大可知，两船并排行驶时，两船之间的水流速变大，中间压强要小于外面的压强，从而使两船逐渐靠近，有相撞的危险。
11、F 见解析 D 见解析
【解析】
表一：
① 由表一可知，1、2、3；或5、6实验数据的水平抛出去的小球，上抛的高度相同，质量相同，平抛的速度不相同．可探究的因素是速度即乙，1、47实验数据小球上抛的高度相同，运动速度相同，但质量不相同，可探究的因素是质量即丙，所以可探究的因素是乙、丙．即F正确；
② 实验序号1与4与7的实验数据可知，小球上抛的竖直高度相同，运动的速度相同，水平抛出的物体落地点远近与小球的质量无关，即与丙无关．由实验序号1与2与3或5与6的实验数据可知，小球上抛的竖直高度相同，质量相同，水平抛出的物体落地点远近与小球的速度有关，抛出的速度越大，水平抛出的物体落地点越远，即与乙有关．
实验序号2与5或3与6的实验数据可知，竖直上抛得高度不同，水平速度相同，所以小球抛出的距离与上抛的高度有关，即水平抛出的物体落地点远近与竖直上抛的高度有关，即与甲有关．
12、受力面积 减小 减小受力面积
【解析】
根据p=可知，在压力一定时，受力面积越小，压强越大，受力面积越大，压强越小，因此人们将书包带做得宽一些，是在压力一定时，增大肩部的受力面积，从而减小压强，蚊子的口器能轻易刺穿皮肤是通过减小受力面积的方式增大了压强。
13、＞ 见解析
【解析】
烧开同样的一杯水消耗的电能相等， R甲＞R乙，电源电压相等，由W＝可知，t1＞t1；
由W＝可得，甲、乙两根电热丝的电阻分别为：R甲＝，R乙＝，
将甲、乙并联起来接到电源上时，因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：R＝，则需要的加热时间：t＝．
14、水 空气
【解析】
将一根筷子插入盛水的碗中，筷子在水面处看起来变折了，这是由于筷子反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以筷子在水中的部分是向上弯折．
三、作图题（共7分）
15、
【解析】
平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如下图所示：
16、（1）（2）（3）n="5"
【解析】
（1）潜水器刚被海水浸没时，潜水器受到水的浮力和自身重力以及挂钩的拉力．浮力向上，拉力向上，重力向下，根据二力平衡，拉力加浮力等于重力
潜水器总重
所以挂钩拉力等于
（2）潜水器下潜时间t1=6h，t2=0.5h，上升用时t3=3.5h，总时间是
下潜深度7000m，上升也是7000m，总路程是14000m 所以
（3）离开水面上升过程，已经没有浮力，上升h=6m，有用功
假设有N段绳子，则有绳自由端上升Nh高度，总功
机械效率
解得N=5
本题考查知识点多，题目陈述也比较长，但是问题的设计思路很直接，难度不高，纸老虎而已．
17、
【解析】
先画出标度表示力的大小，物体静止在水平面上，处于平衡状态，所以受到的重力和地面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于20N，支持力的方向与重力方向相反，竖直向上，由此可以用力的图示法表示出物体受到的支持力．如下图所示：
四、实验题（本大题共5小题，共20分）
18、乙 自下而上 98℃ 小 水的质量不同
【解析】
（1）读取温度计示数时，视线与温度计中的液柱上表面相平，不能仰视或俯视，所以正确的是乙；
（2）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材时，应按照自下而上顺序进行；
（3）水在沸腾过程中温度保持不变，由图中数据可知，水温达到98℃后吸热，温度不再升高，说明已经沸腾，沸点为98℃；如果水的沸点低于100℃是由于当地的大气压小于1标准大气压造成的；
（4）小明和小红分别利用图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，初温相同，沸腾时间不同，原因可能是水的质量不同。
19、见解析所示 B 2.5 0.75 不能 温度影响电阻
【解析】
（1）由图知道，还有电压表没有接入电路，由于灯泡的额定电压为2.5V，所以电压表要选择0～3V量程，并联在灯泡两端，且电流从正接线柱流入，从负接线柱流出，电路连接如图：
（2）由于电压表使用0～3V量程，每一个小格代表0.1V，所以图乙所示电压值是2.2V；要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，即滑动变阻器的电阻要减小，所以滑片应向B端移动，直到电压表的示数为2.5V；
（3）由图象知道，灯泡在2.5V下的电流为0.3A，所以，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）验证欧姆定律中的电流与电压的关系时，由控制变量法知道，需要保持电阻不变，由I-U图象知道，灯丝的电阻随着温度的变化而变化，所以，该实验装置不能用来验证欧姆定律中的电流与电压的关系．
20、记录不同液体的密度ρ液 物体的密度ρ物 体积相同，物体密度越大，露出液面的高度越小 1 C
【解析】
①探究物块露出液面的高度与液体密度的关系，需要改变液体的密度，记录不同液体的密度，所以步骤(一)中缺少记录不同液体的密度；
②步骤（二）中需要探究h的大小与正方体物块的密度ρ物的关系；
③比较实验序号1与2与3中的数据，正方体物块的边长相等，物块的密度越大，露出液面的高度越小；
④由表中数据可知，物块的密度增加200kg/m3，露出的高度h减小2cm，所以当物体的密度为1000kg/m3，露出的高度为0，所以物块的密度与水的密度的比值为；
⑤设物块的底面积为S，物块处于漂浮状态，∴F浮=G，ρ液gV排=ρ物gV物，ρ液gS（H-h）=ρ物gSH，，故C正确。
21、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】
2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：
小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
22、P=UI 详见解析 0.45W
【解析】
（1）测量小灯泡电功率的原理是电功率的公式P=UI；
（2）若电压表并联在滑动变阻器两端，小灯正常发光时,.小灯不能正常发光，所以电压表并联在小灯两端；
（3）变阻器的阻值处于最大处，变阻器两端的电压UR=IR=0.2A×20Ω=4V，电源电压U>4V，此时小灯泡没有正常发光，将变阻器的滑片移动至中点位置时，小灯正常发光，电压表的示数为1.5V，小灯泡两端的电压是1.5V，根据串联分压可知变阻器两端的电压小于4V，根据串联电路电压的规律可知电源电压U＜5.5V，又因为电源电压为1.5V的整数倍，所以电源电压U=4.5伏，小灯正常发光时，变阻器两端的电压，通过变阻器的电流，由串联电路电流规律可知通过灯泡的电流为0.3A，灯泡的额定功率P1=U1'I1'=1.5V×0.3A=0.45W。
五、计算题（本大题共2小题，共13分）
23、（1）4V； （2）20Ω；（3）96J。
【解析】
由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）根据欧姆定律可得，R1两端的电压：；
（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流；又因为并联电路中各支路的电压相等，所以电阻R2两端的电压为4V，R2 的阻值为；
（3）在60s内R1产生的热量：。
答：（1）R1两端的电压为4V； （2）R2 的阻值为20Ω；（3）在60s内R1产生的热量为96J。
24、 (1) 1.25×106Pa；(2) 0.22m/s；(1) 94%；(4) 9×105N。
【解析】
(1)使用一辆质量为5t、轮胎接地总面积为400cm2的汽车对水平地面的压强： ；
(2)平均速度等于总路程与对应的总时间的比值，整个打捞过程中重物的平均速度：，动滑轮绕过三股绳，n=1，所以汽车的平均速度：v1=0.072m/s×1≈0.22m/s；
(1)重物露出水面后，做的有用功W有=Gh，W总=Pt
滑轮组的机械效率： ；
(4)放入物体后，船漂浮，所以运输船增加的浮力等于物体的重力：△F=G=9×105N。
答：(1)小汽车对水平地面的压强为1.25×106Pa；
(2)整个打捞过程中汽车的平均速度为0.22m/s；。
(1)重物露出水面后，滑轮组的机械效率为94%；
(4)重物放入运输船后。运输船的浮力增加了9×105N。
六、综合能力题（本大题共3小题，共18分）
25、透光性 7000 C 上升 大于 20 小 3.8
【解析】
(1)乘客在随电梯竖直上升的过程中，可透过玻璃欣赏到楼外美丽的城市景色，
所以为便于观光，电梯的外壁采用玻璃材料，主要是因为玻璃有较好的透光性．
轿厢的重力：G轿厢=mg=500kg×10N/kg=5000N，
电梯半载时：G半载=G最大=×4000N=2000N，
由题意知，配重的重力：
G配=G轿厢+G半载=5000N+2000N=7000N，
(2)A、主电机与钢丝绳之间的摩擦使钢丝绳上升，该摩擦属于有益摩擦，故A错误；
B. 超载自动报警系统报警时，电流从电磁铁的右端导线流入，利用安培定则判断出电磁铁的右端为N极，左端为S极，故B错误；
C. 电梯满载上行时，钢丝绳对轿厢由向上的拉力，所以电动机需顺时针转动对其产生向上的摩擦力，故C正确；
D. 报警电铃的工作原理是电的磁效应，故D错误．
(3)当站在上升的B电梯里的乘客看到A电梯在上升，此时B电梯里的乘客以自己的电梯为参照物，
可推知A电梯在上升，且速度大于B电梯的速度．
(4) 当电梯刚好满载时,即压力传感器所受压力F=G最大=4000N.
由图象可知，压力传感器的电阻R=40Ω，
由欧姆定律得，电路总电阻：R总===60Ω，
根据串联电路电阻特点可知,R0的阻值：
R0=R总−R=60Ω−40Ω=20Ω，
当电梯未满载时，压力传感器所受压力变小，由图象可知，压力传感器的电阻变大，
由于电梯报警时的电流和电源电压不变,根据R总=可知,电路总电阻不变,则说明R0的阻值变小．
(5)由P=得，电梯运行消耗的电能：
W运行=P额t运行=25kW×t运行，
电梯待机消耗的电能：
W待机=P待机t待机=1kW×t待机，
则电梯平均每天消耗的电能：
W=W运行+W待机,即：25kW×t运行+1kW×t待机=72kW⋅h−−−①
t运行+t待机=12h−−−②
联立①②可解得：t运行=2.5h,t待机=9.5h；
则该观光电梯的“运行频次比”：
ω===3.8.
26、做功 比热容大 3.6×108J 1×108J 5.12×107J 42%
【解析】
（1）在汽油机的做功冲程中，燃气燃烧对外做功，将内能转化为机械能，向外输出能量；
利用水的比热容大的特点，即相同质量的水和其他的液体相比较时，若都是升高相同的温度时，水能吸收的热量最多，故用水冷却效果最好；
（2）燃料完全燃烧放出的热量：Q放＝mq＝8kg×4.5×107J/kg＝3.6×108J；
（3）汽车行驶的路程：s＝vt＝50km/h×0.5h＝25km＝2.5×104m，
由图象可知，汽车速度为50km/h时，所受阻力f＝4000N，
由于汽车匀速行驶，汽车的牵引力和阻力是平衡力，牵引力F＝f＝4000N，
汽车牵引力做的功：W＝Fs＝4000N×2.5×104m＝1×108J；
由题意可知，增加的电能：W电＝5.12×108J×10%＝5.12×107J，
（4）有用能量：W有用＝W+W电＝1×108J+5.12×107J＝1.512×108J，
热机的效率：．
27、A 4A 825Ω 420s
【解析】
(1)当S接左面时电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管功率就会最大，处于加热状态，因此A灯为红色灯，B为绿色；
(2)加热时加热管的电功率P1=880W，电阻 ，保温时，电功率P2=55W，根据公式 可知，在加热状态下，饮水机正常工作时电路中的电流 ；保温状态下，电路的总电阻 ，R2=R−R1=880Ω−55Ω=825Ω；
(3)加热水箱中水的质量=1.0×103kg/m3×1.1×10−3m3=1.1kg，水吸收的热量： =4.2×103J/(kg⋅℃)×1.1kg×(92℃−20℃)=3.3264×105J，加热管的热效率为90%，根据 ，则电热管需要放出的热量是：，饮水机加热时加热管的功率为880W，则加热的是时间为：.
实验序号
1
2
3
4
5
6
7
8
9
竖直高度h（米）
1
1
1
1
2
2
1
3
3
水平速度v（米/秒）
1
2
3
1
2
3
1
2
3
小球质量m（千克）
0.5
0.5
0.5
0.6
0.6
0.6
0.7
0.7
0.7
实验序号
1
2
3
4
5
6
7
8
9
竖直高度h（米）
1
1
1
1
2
2
1
3
3
水平速度v（米/秒）
1
2
3
1
2
3
1
2
3
小球质量m（千克）
0.5
0.5
0.5
0.6
0.6
0.6
0.7
0.7
0.7
水平距离x（米）
0.45
0.90
1.35
0.45
1.26
1.89
0.45
1.54
2.31
时间/min
0
1
2
3
4
5
6
7
8
……
温度/℃
91
93
95
97
98
98
98
98
98
……
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
2
3
…
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
400
1000
6
10
2
600
1000
4
10
3
800
1000
2
10
…
…
…
…
…
