人教版 (2019)实验：导体电阻率的测量教学ppt课件

这是一份人教版 (2019)实验：导体电阻率的测量教学ppt课件，共51页。PPT课件主要包含了实验思路，物理量的测量，测金属丝的长度，有效长度，外接法，内接法，结论大内小外，实验步骤，电路设计，仪表选择等内容，欢迎下载使用。

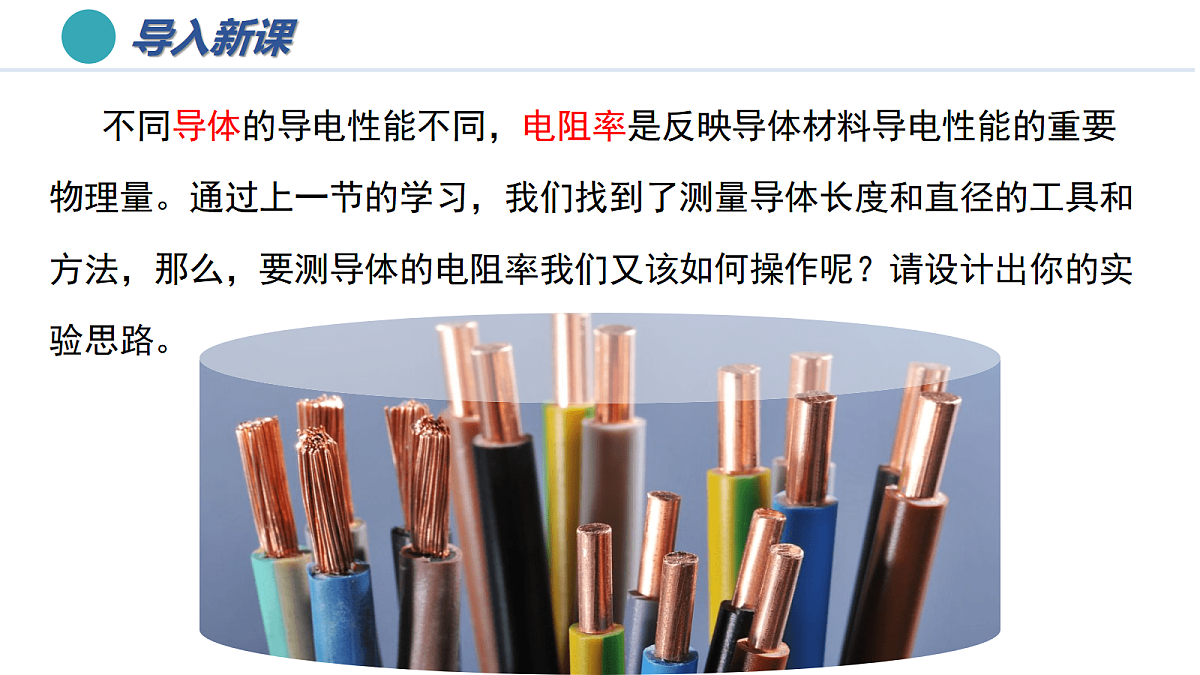

不同导体的导电性能不同，电阻率是反映导体材料导电性能的重要物理量。通过上一节的学习，我们找到了测量导体长度和直径的工具和方法，那么，要测导体的电阻率我们又该如何操作呢？请设计出你的实验思路。

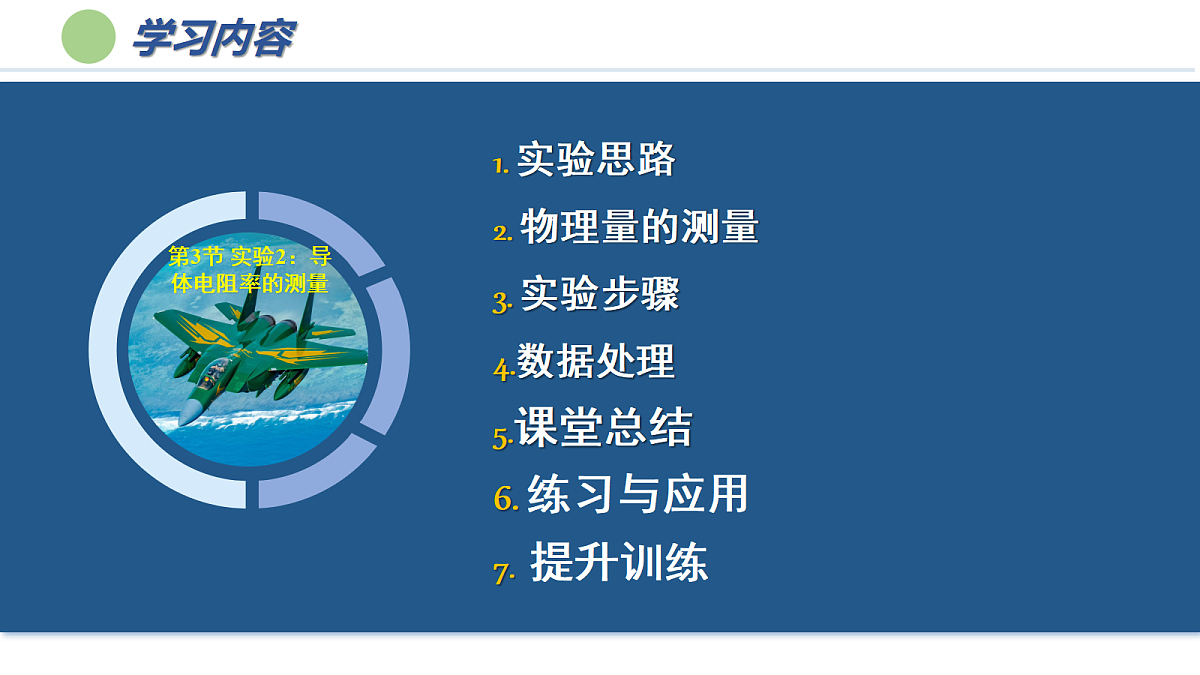

1. 实验思路2. 物理量的测量3. 实验步骤4.数据处理5.课堂总结6. 练习与应用7. 提升训练
第3节 实验2：导体电阻率的测量
第3节 实验2：导体电阻率的测量

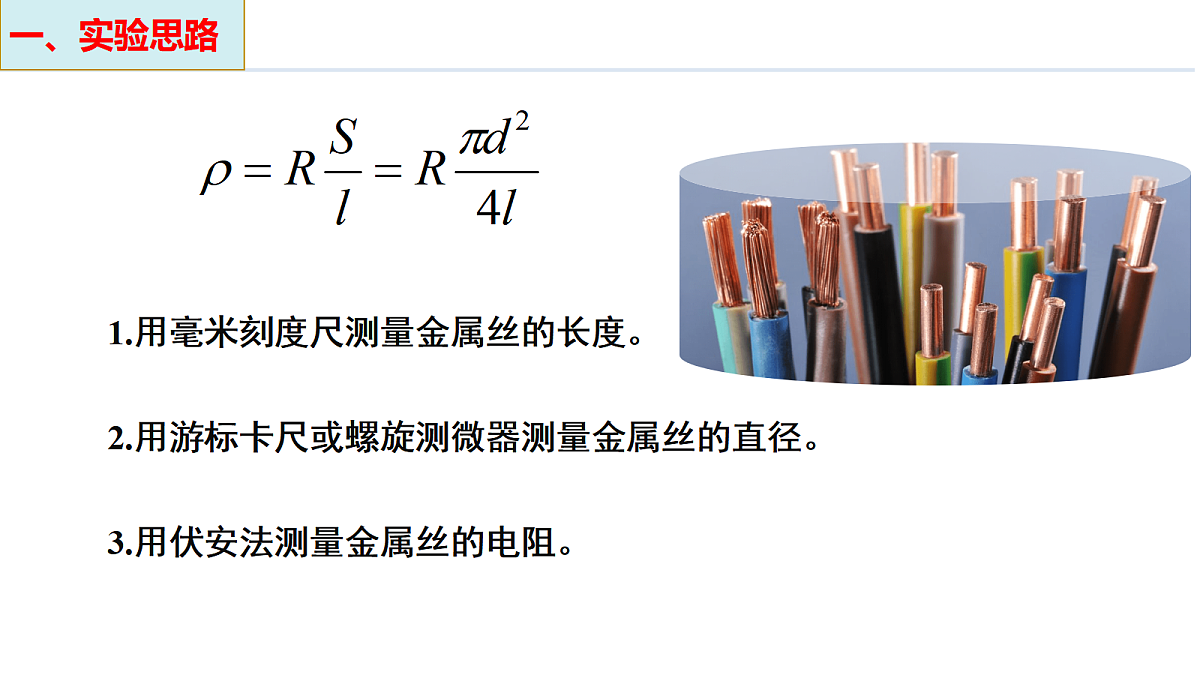

2.用游标卡尺或螺旋测微器测量金属丝的直径。
1.用毫米刻度尺测量金属丝的长度。
3.用伏安法测量金属丝的电阻。
测量工具：毫米刻度尺（电阻丝总长度约几十厘米，可选用毫米刻度尺）；分度值1mm，可估读到0.1mm；测量思路：测量接入电路的电阻丝有效长度，多测几次求取平均值。
测量思路：测量金属丝的直径d，间接得出金属丝的横截面积。测量方法：（1）选刻度尺，利用累积法测直径；（2）选螺旋测微器或游标卡尺直接测量直径，在电阻丝的不同位置测量3次，求得直径的平均值。
又该如何测导体的电阻呢？
02 测金属丝的直径
03 测金属丝阻值的大小
测量思路：用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R；测量方法：伏安法
电路如何设计？设计电路中需要考虑哪些因素？
（1）电流表的连接方法
电流变以下两种连接方法是否有误差，误差来源于哪里？
两种方法测量电阻都有误差，那么，实际应用中该如何选择呢？
内接时 ， ， 分压越小，误差越小。测量大电阻，即Rx>>RA情况下，使用内接法误差较小。
外接时 ， ， ， 分流越小，误差越小。测量小电阻，即Rx
