物理必修 第三册实验：导体电阻率的测量优质课ppt课件

这是一份物理必修 第三册实验：导体电阻率的测量优质课ppt课件，共21页。PPT课件主要包含了主尺一把刻度尺，深度尺测量深度，游标卡尺，2游标卡尺的规格，4游标卡尺的读数，整数部分，小数部分，不可估读，明确精确度，注意事项等内容，欢迎下载使用。

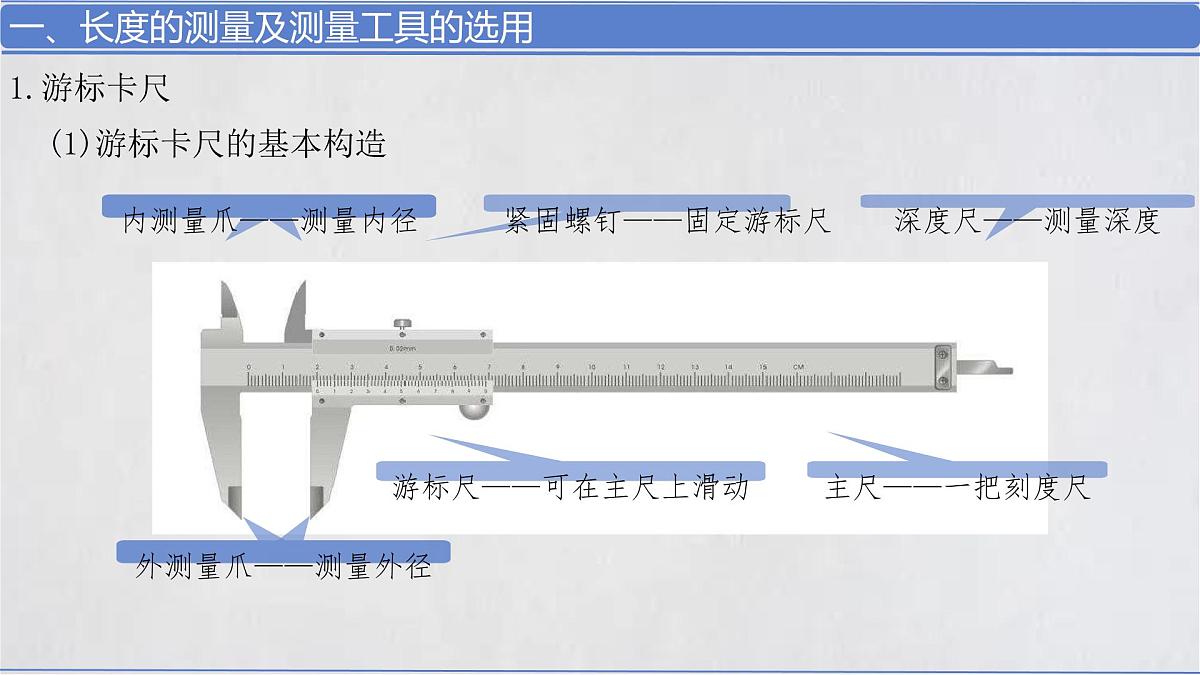

(1)游标卡尺的基本构造
紧固螺钉——固定游标尺
游标尺——可在主尺上滑动

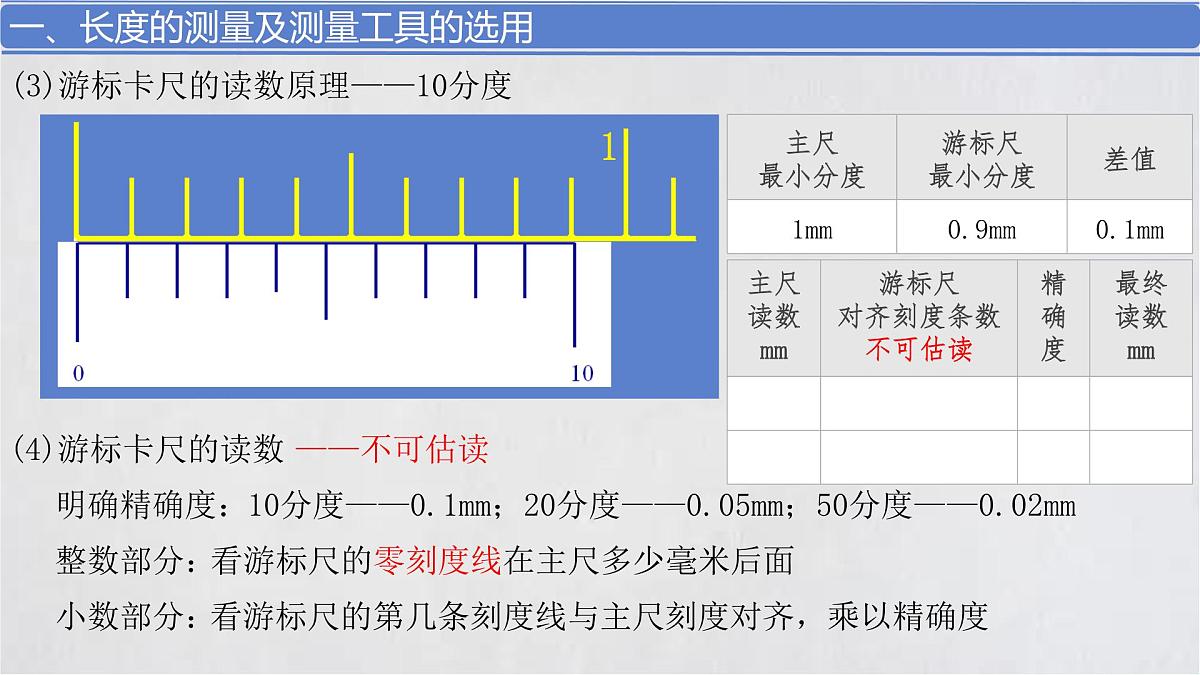

(3)游标卡尺的读数原理——10分度
看游标尺的零刻度线在主尺多少毫米后面
看游标尺的第几条刻度线与主尺刻度对齐，乘以精确度

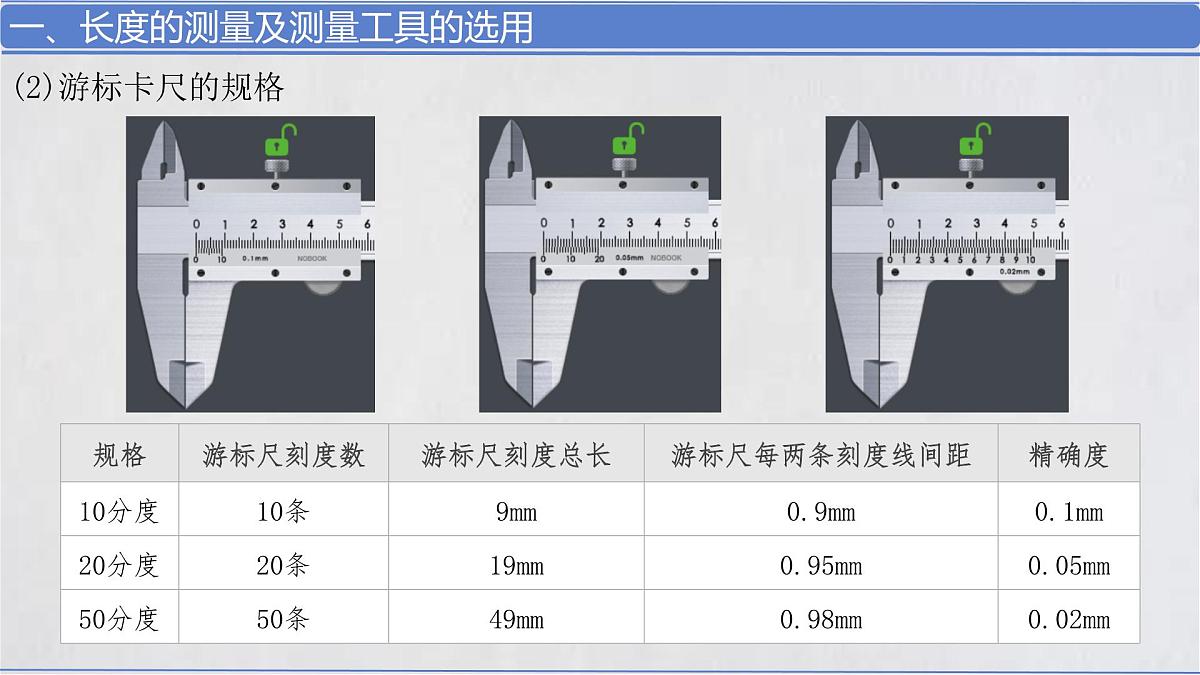

10分度——0.1mm；20分度——0.05mm；50分度——0.02mm

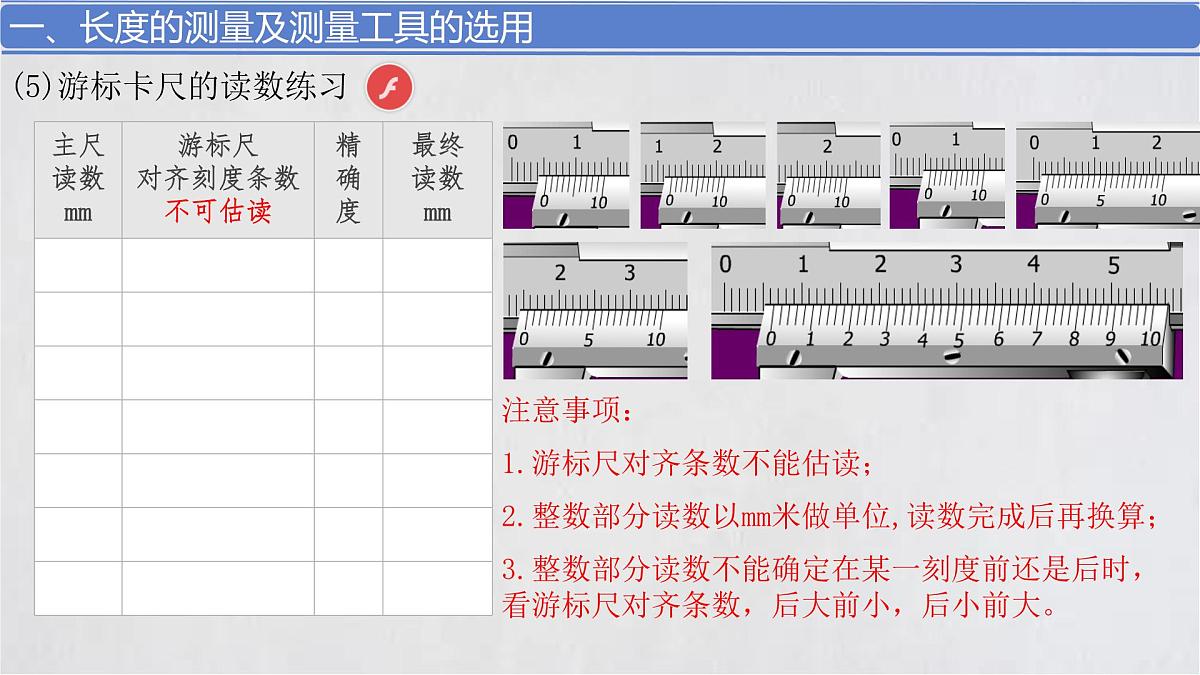

(5)游标卡尺的读数练习
1.游标尺对齐条数不能估读；
2.整数部分读数以mm米做单位,读数完成后再换算；
3.整数部分读数不能确定在某一刻度前还是后时， 看游标尺对齐条数，后大前小，后小前大。

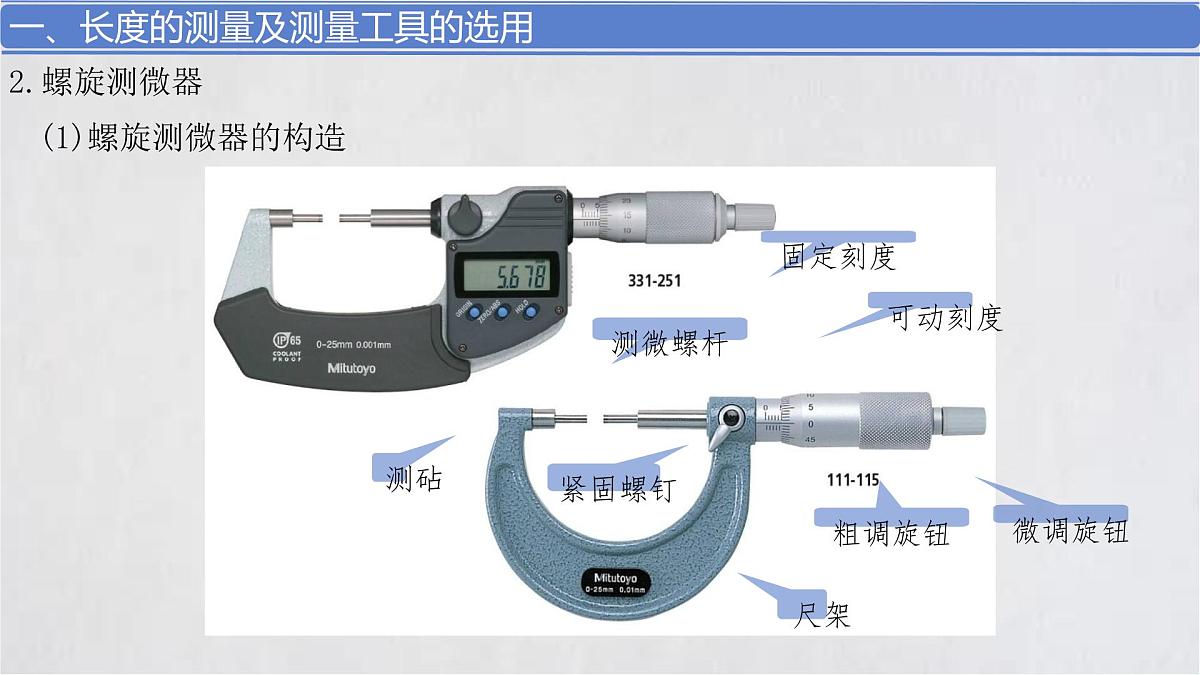

(1)螺旋测微器的构造

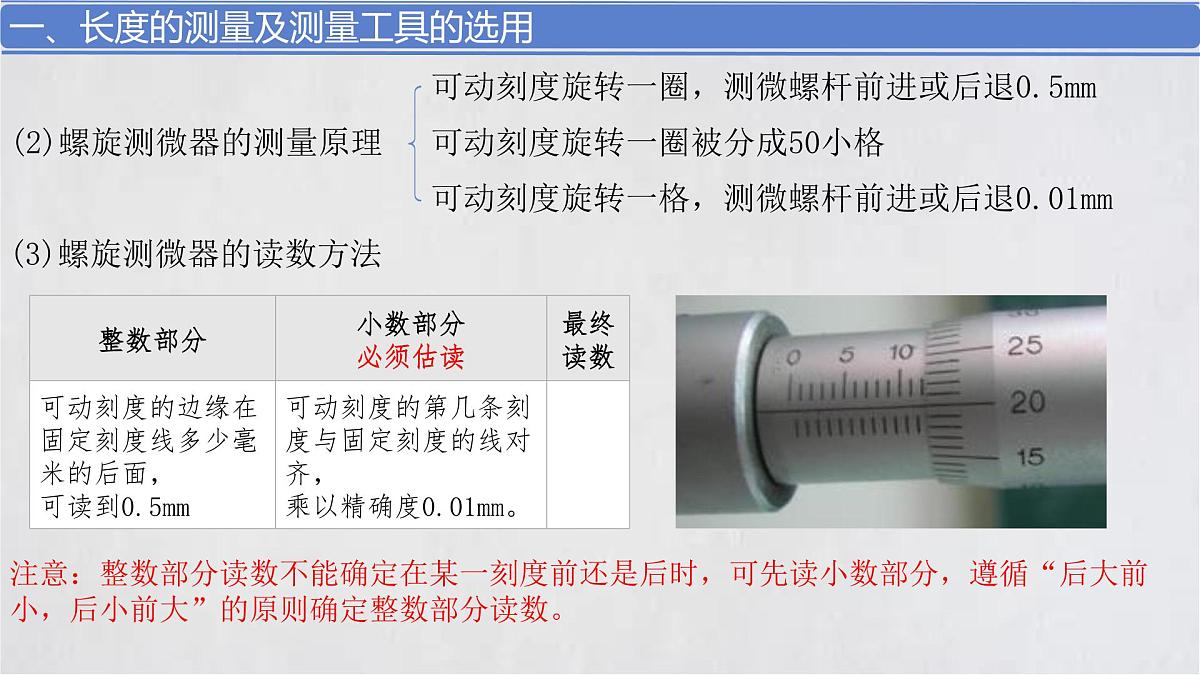

(2)螺旋测微器的测量原理
可动刻度旋转一圈，测微螺杆前进或后退0.5mm
可动刻度旋转一圈被分成50小格
可动刻度旋转一格，测微螺杆前进或后退0.01mm
(3)螺旋测微器的读数方法
注意：整数部分读数不能确定在某一刻度前还是后时，可先读小数部分，遵循“后大前 小，后小前大”的原则确定整数部分读数。

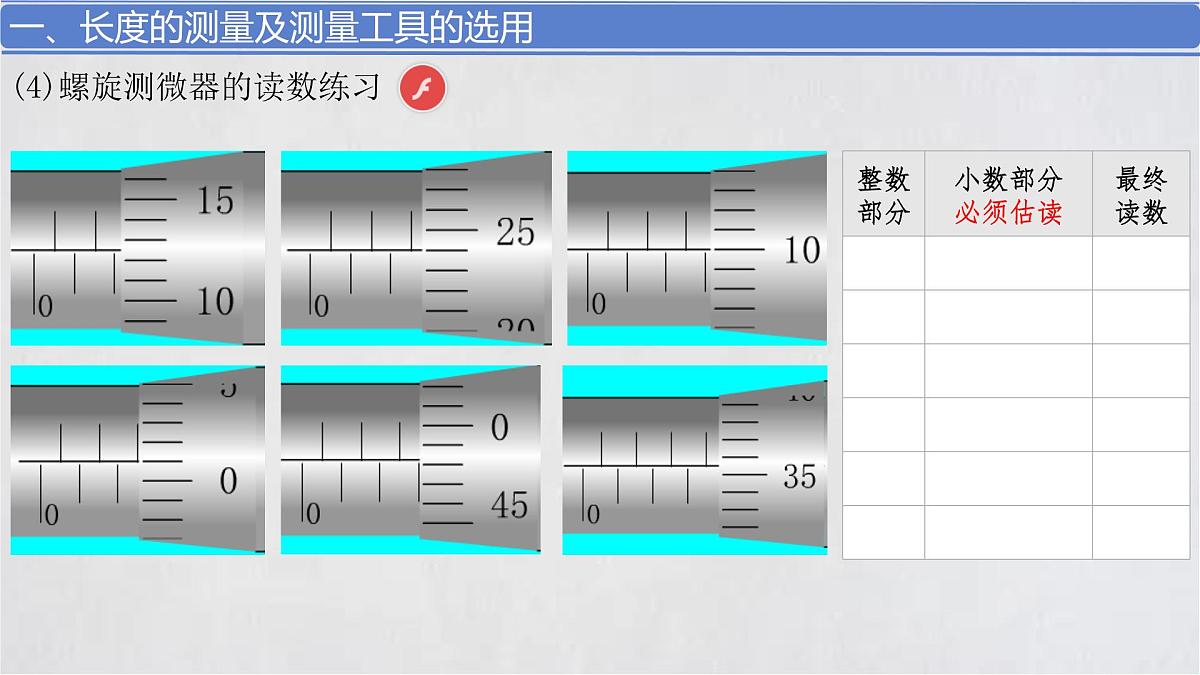

(4)螺旋测微器的读数练习
电流表内阻远小于待测电阻
电压表内阻远大于待测电阻
——小外偏小，大内偏大
内阻已知的电流表→小量程的电压表
已知：RA1、I1、I2测量：RA2
内阻已知的电流表+定值电阻→大量程的电压表
已知：RA1、R0、I1、I2测量：RA2
已知：RA2、R0、I1、I2测量：Rx
已知：RV1、V1、V2测量：RV2
内阻已知的电压表→小量程的电流表
内阻已知的电压表+定值电阻→大量程的电流表
已知：RV1、R0、V1、V2测量：RV2
已知：RV1、V1、V2测量：Rx
(1)闭合开关，调节R,使得灵敏电流计示数为零。
(2)读出R的阻值，结合R1、R2的阻值计算RX。
1.滑动变阻器的限流接法
以大调小——粗调（电压变化明显）
以小调大——微调（电压变不明显）
2.滑动变阻器的分压接法
以大调小——微调（电压变不明显）
以小调大——粗调（电压变化明显）
以小调大，电压从零开始
(1)长度的测量——游标卡尺
注意：要测量金属丝接入电路部分的长度，要先连接电路再测量长度。
(2)横截面积的测量——螺旋测微器
(3)电阻的测量——伏安法
例1.为了精确测量某待测电阻Rx的阻值(约30 Ω)．有以下一些器材可供选择． 电流表A1(量程0～50 mA，内阻约12 Ω)； 电流表A2(量程0～3 A，内阻约0.12 Ω)； 电压表V1(量程0～3 V，内阻很大)； 电压表V2(量程0～15 V，内阻很大)； 电源E(两端电压约3 V)； 定值电阻R(30 Ω)； 滑动变阻器R1(0～10 Ω，允许通过的最大电流为2.0 A)； 滑动变阻器R2(0～1 kΩ，允许通过的最大电流为0.5 A)； 单刀单掷开关S一个，导线若干． (1)电流表应选_____，电压表应选_____，滑动变阻器应选_____．(填字母代号) (2)请画出测量电阻Rx的实验电路图． (要求测量值的范围尽可能大一些，所用器材用对应的符号标出) (3)某次测量中，电压表示数为U1时，电流表示数为I1，则计算待测电阻阻值的表达式 为Rx＝________．
