北师大版（2024）八年级下册（2024）滑轮教学课件ppt

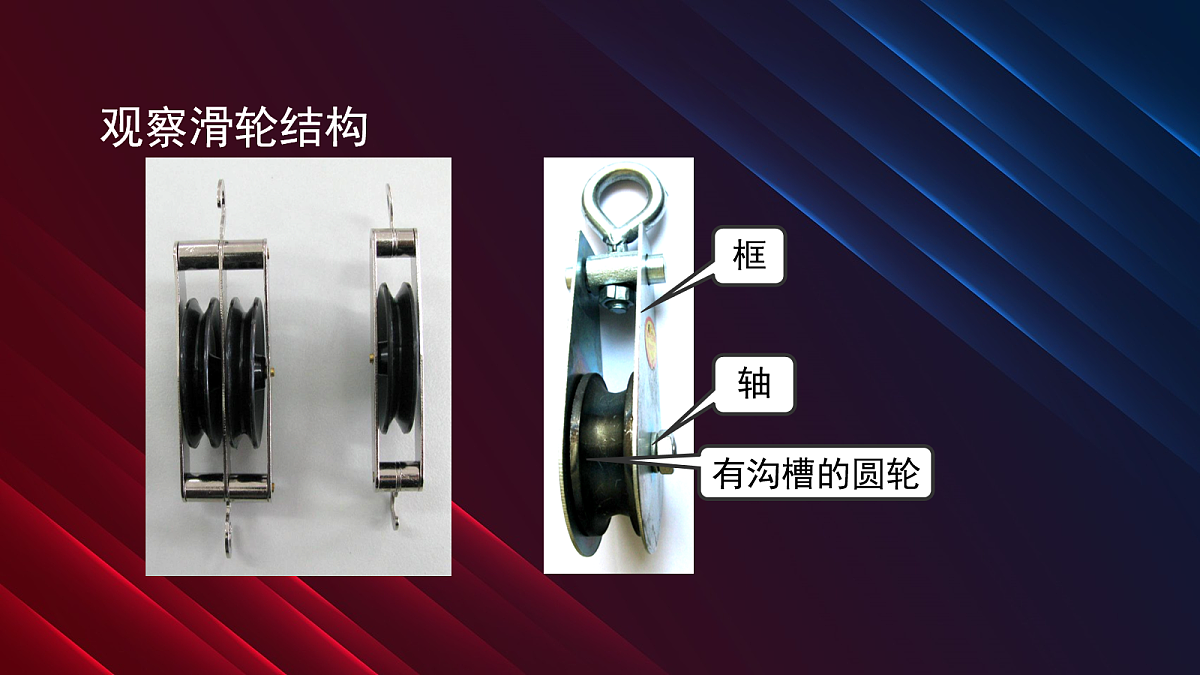

这是一份北师大版（2024）八年级下册（2024）滑轮教学课件ppt，共35页。PPT课件主要包含了塔式起重机上的滑轮，旗杆顶端的滑轮，有沟槽的圆轮，观察滑轮结构，轴被固定在旗杆上，h重物移动的距离，滑轮的分类，直接提升物体，定滑轮，动滑轮等内容，欢迎下载使用。
核心素养物理观念：使学生建立起系统、综合且具有实践指导意义的滑轮物理观念，能够将滑轮知识与工业生产中的质量控制、工艺流程优化等实际需求相结合。例如，在机械制造、自动化生产等领域，运用滑轮原理优化设备的设计和运行，提高生产效率和产品质量，提高物理观念在工业领域的实用性和针对性。科学思维：培养学生的工程思维和优化思维。在学习滑轮知识时，引导学生从工程应用的角度思考问题，运用滑轮原理对工业生产中的设备和工艺进行优化设计。例如，通过调整滑轮组的绕线方式和滑轮数量来提高机械的传动效率、降低能耗，提高解决工业实际问题的能力。科学探究：鼓励学生开展基于工业生产的滑轮探究活动，如研究工业机器人中的滑轮关节优化、自动化生产线中的滑轮式物料搬运系统改进等。培养学生的工程实践能力和创新精神，让学生学会将理论知识应用于实际工程，提高学生的工程素养和解决实际问题的能力。科学态度与责任：培养学生严谨、负责的科学态度，让学生认识到物理知识在工业生产中的重要性。增强学生的社会责任感和职业道德，鼓励学生为提高工业生产效率、保障生产安全、推动工业技术进步贡献自己的力量。
教学重难点教学重点深入理解滑轮在工业生产中的应用原理和设计方法，掌握常见工业设备中滑轮机构的工作原理和特点，如起重机、输送带等。掌握运用滑轮原理进行工业设备优化设计的方法和步骤，包括力学分析、结构设计、材料选择等，能够根据实际需求设计出高效、可靠的滑轮系统。了解工业自动化、智能制造中滑轮技术的发展趋势和应用案例，如智能仓储系统中的滑轮搬运设备、工业物联网中的滑轮传感器等，拓宽学生的工业视野和创新思维。

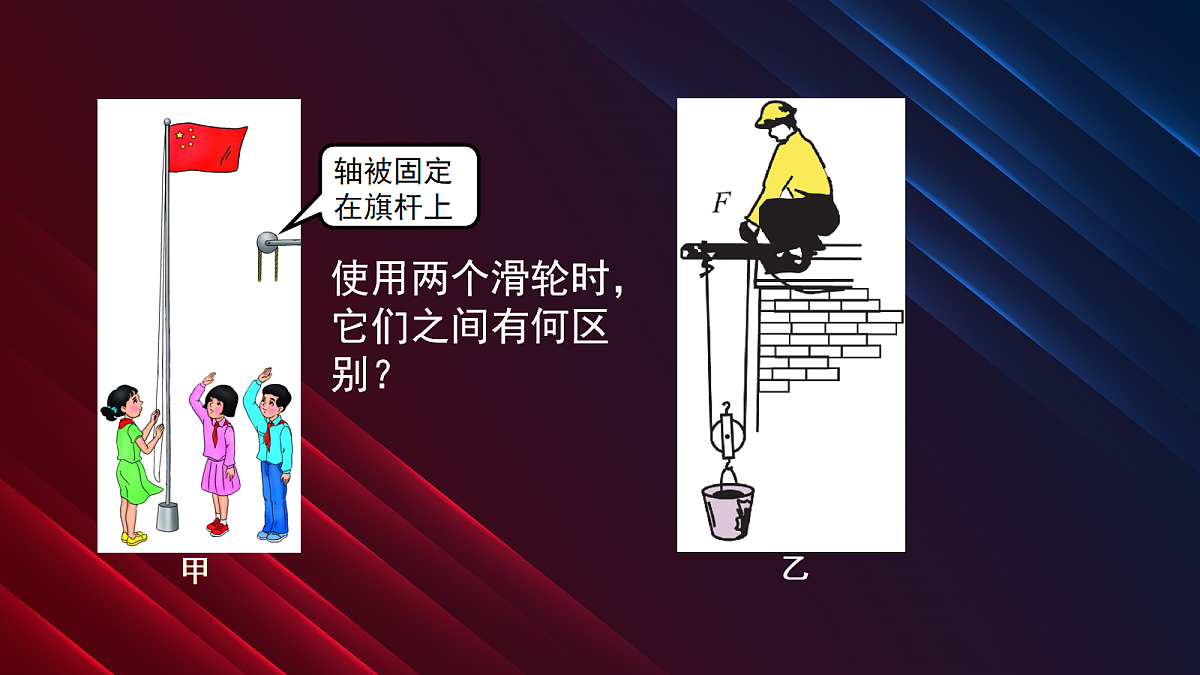

使用两个滑轮时，它们之间有何区别？

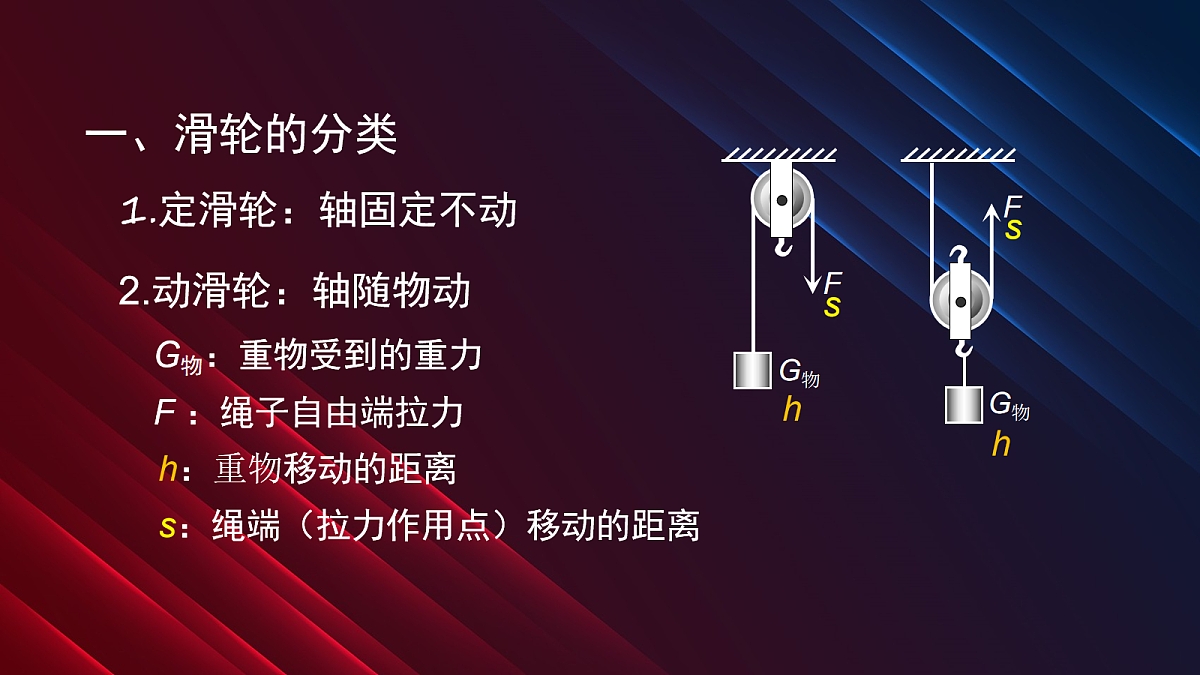

1.定滑轮：轴固定不动
s：绳端（拉力作用点）移动的距离
思考不同滑轮的工作特点：
二、不同滑轮的工作特点
（1）F=G物（不计绳重和摩擦）
（2）不能省力，但能改变力的方向
（2）能省一半力，但不能改变力的方向
动力臂是阻力臂2倍的杠杆
当使用动滑轮在不同方向施加力时，力的大小会改变吗？
设计一个滑轮组，将定滑轮和动滑轮组合起来，你能构思出多少种不同的组合方案？
甲 乙
n=2，2段绳子吊着动滑轮
n=3，3段绳子吊着动滑轮
滑轮组中，有几段绳子吊着动滑轮，拉力就是总重的几分之一。
抓好和动滑轮相连的绳子段数（钩子、线槽）
怎样判断动滑轮上承担重物的绳子段数n？
奇动偶定： 承重绳段数为奇数时，绳子先系在动滑轮上端的钩子上。
例1：一位工人用滑轮组将重1500N的货物匀速提升到高2m的仓库货架上，这一过程中他所用的拉力为500N，绳子自由端移动了8m。请在图中画出工人提升货物时的绕绳方法。（不计绳重和摩擦）
思路二：根据绳端与物体移动距离的关系判断承重绳段数
思路一：根据省力情况判断承重绳段数？
例2：使用如图所示的滑轮组提升重300N的水桶，至少要用多大的力？当水桶被提升0.1m时，拉力的作用点移动了多少？
s=nh=3×0.1m=0.3m
例3：使用如图所示的滑轮组匀速提升重为360N的物体时，绳端拉力为100N，若用该滑轮组匀速提升重为500N的物体，则绳端拉力是多大？（不计绳重和摩擦）
怎样从受力分析的角度认识绳端拉力与总重的关系？
同一根绳绕制的滑轮组，每段绳上的拉力相等
从受力分析的角度认识水平使用的滑轮组：
