最初发现的磁体是被称为“天然磁石”的矿物，其中含有主要成分为Fe3O4，能吸引其他物体，很像磁铁。 我国是世界上最早发现磁现象的国家，早在战国末年就有磁铁的记载，我国古代的四大发明之一的指南针就是其中之一，指南针的发明为世界的航海业做出了巨大的贡献。
任务1　电和磁的联系与磁场的性质
能够吸引铁、钴、镍等物质的性质。
具有磁性的物体叫磁体。
磁体上磁性最强的部分叫磁极。
指南的磁极叫做南极,又叫S极。
指北的磁极叫做北极,又叫N极。
4、磁极间的相互作用:
同名相斥，异名相吸。
问题：磁体能使小磁针发生偏转，改变南北的指向， 有没有其他方法也能使小磁针发生偏转？
问题：磁体与磁体之间，电流与磁体之间的作用力不需要直接 接触，是如何发生的？
导线通电时,与导线平行放置的小磁针发生转动。
导线应沿南北方向水平放置。
通电导体对磁体有力的作用
任务1　电和磁的联系 电流的磁效应
存在于磁体和电流周围的一种特殊物质。
通电导体周围也会产生磁场。
磁场对放入其中的磁体或通电导体会产生磁力作用。
1.同名相斥，异名相吸；2.同向相吸，反向相斥。

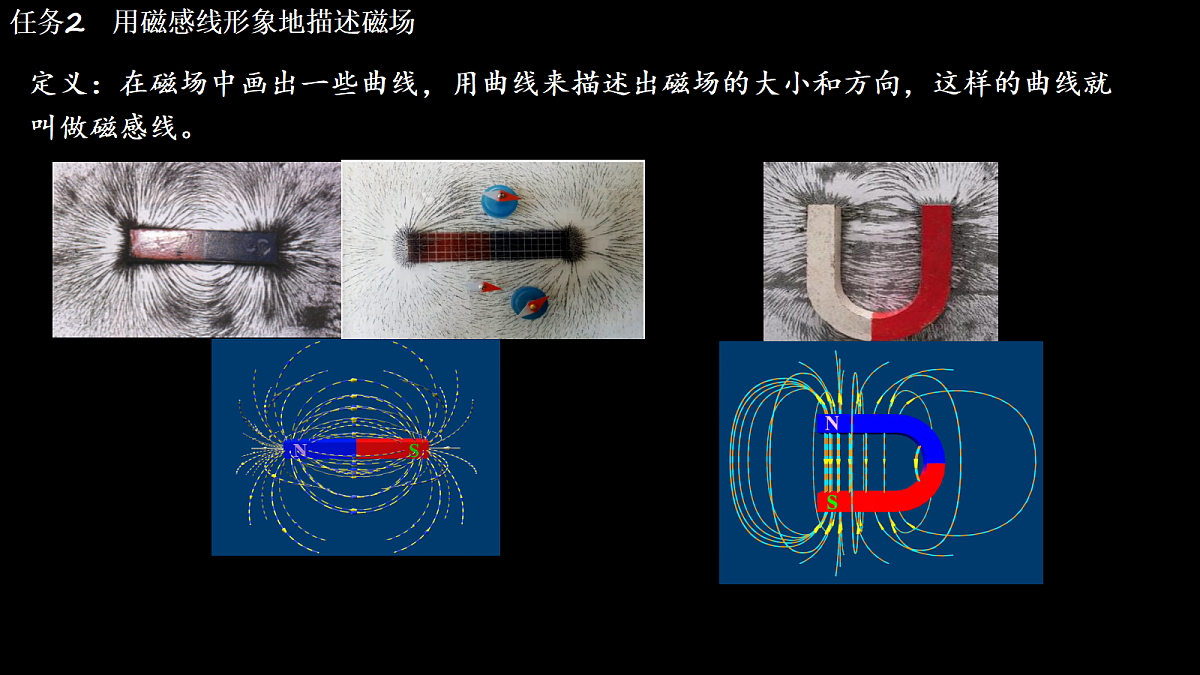

任务2　用磁感线形象地描述磁场
定义：在磁场中画出一些曲线，用曲线来描述出磁场的大小和方向，这样的曲线就 叫做磁感线。
（1）磁感线上每一点的切线方向表示该点磁场的方向；
（2）磁感线的疏密反映磁场的强弱；
（3）任何两条磁感线都不相交，不相切，不中断；
（4）磁场中的任何一条磁感线都是闭合曲线，磁体外部由N极到S极， 磁体内部由S极到N极。
（5）磁感线是为了形象地描述磁场而假想出的曲线，并非真实存在。
①小磁针静止时N极所指的方向为该点的磁场的方向
②小磁针N极所受磁场力的方向

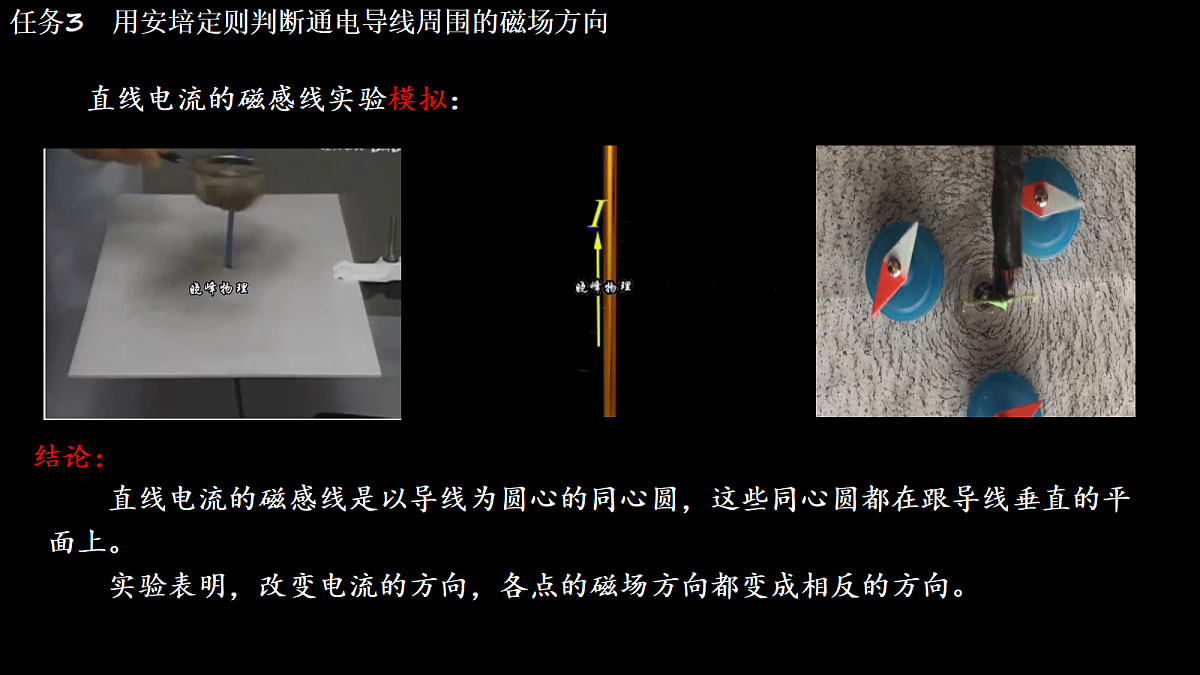

直线电流的磁感线实验模拟：
直线电流的磁感线是以导线为圆心的同心圆，这些同心圆都在跟导线垂直的平面上。 实验表明，改变电流的方向，各点的磁场方向都变成相反的方向。
任务3　用安培定则判断通电导线周围的磁场方向
安培定则（又叫右手螺旋定则）：
对于通电直导线，用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。
环形电流的磁感线实验模拟：
环形电流的磁感线动画模拟
安培定则： 让右手弯曲的方向与环形电流的方向一致，则伸直的拇指所指的方向为环形电流中心轴线处磁场的方向。
环形电流的磁感线动画模拟：
安培定则： 右手握住螺线管让弯曲的所指向的方向与电流方向保持一致，则所指的方向就是螺线管的方向。
1、地球是一个巨大的磁体；
2、地球周围空间存在的磁场叫地磁场；
地磁的北极在地理的南极附近地磁的南极在地理的北极附近但两者并不完全重合它们之间的夹角称为磁偏角。
巩固1、一束带电粒子沿水平方向飞过小磁针的下方,并与小磁针指向平行,如图所示。 此时小磁针的S极向纸内偏转,则这束带电粒子可能是(　　) A.向右飞行的正粒子束 B.向左飞行的正粒子束 C.向右飞行的负粒子束 D.向左飞行的负粒子束
巩固2、常见磁场的分布。
巩固3、如图所示,a、b是直线电流的磁场,c、d是环形电流的磁场,e、f是螺线管电流 的磁场,请在各图中补画出电流方向或磁感线方向。
巩固4、如图所示,直导线AB、螺线管E、电磁铁D三者相距较远,其磁场互不影响,当开 关S闭合后,小磁针北极N(黑色端)指示的磁场方向正确的是(　　)。 A.a B.b C.c D.d
