这是一份高中物理人教版 (2019)必修第三册第十三章电磁感应与电磁波初步1 磁场磁感线精品巩固练习，共5页。试卷主要包含了单项选择题，双项选择题等内容，欢迎下载使用。

一、单项选择题（共6小题；共24分）
1. 请判断图中 A，B 两点的磁场方向为
A. 向右、向右B. 向右，向左C. 向左，向右D. 向左，向左

2. 【 2015 丰台二模 17 】设想地磁场是由地球内部的环形电流形成的，那么这一环形电流的方向应该是
A. B.
C. D.

3. 特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流 I1 和 I2，I1>I2。a 、 b 、 c 三点连线与两根导线等高并垂直，b 点位于两根导线间的中点，a 、 c 两点与 b 点距离相等，d 点位于 b 点正下方。不考虑地磁场的影响，则
A. b 点处的磁感应强度大小为 0
B. d 点处的磁感应强度大小为 0
C. a 点处的磁感应强度方向竖直向下
D. c 点处的磁感应强度方向竖直向下

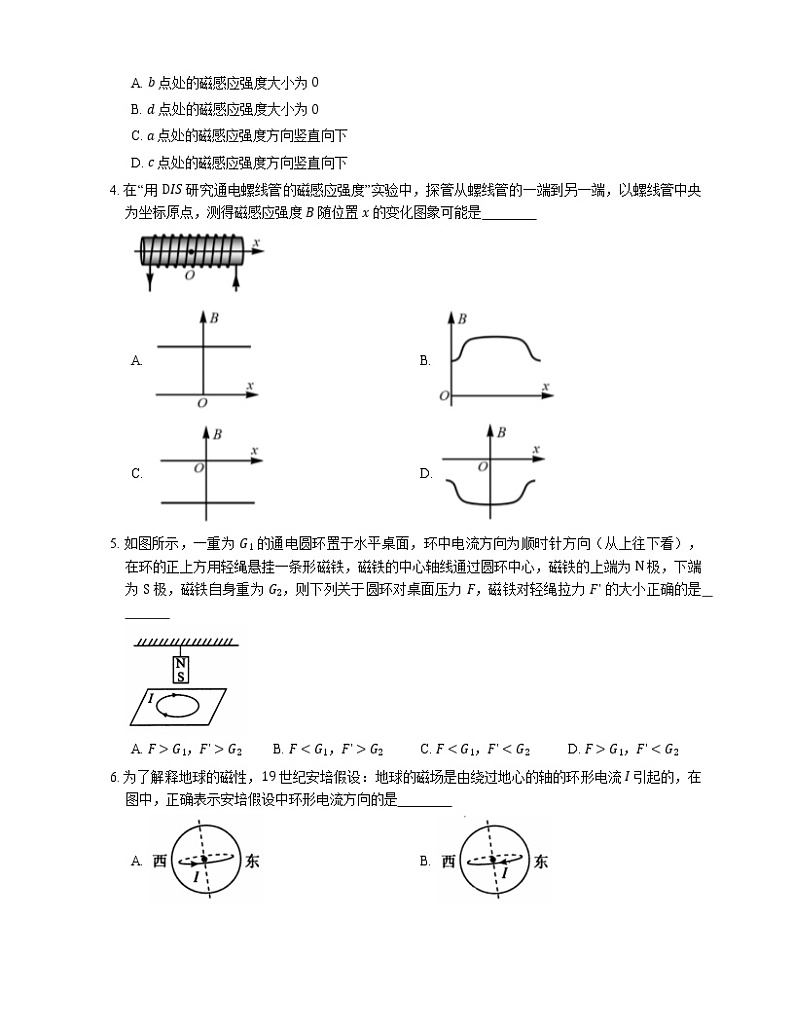

4. 在“用 DIS 研究通电螺线管的磁感应强度”实验中，探管从螺线管的一端到另一端，以螺线管中央为坐标原点，测得磁感应强度 B 随位置 x 的变化图象可能是
A. B.
C. D.

5. 如图所示，一重为 G1 的通电圆环置于水平桌面，环中电流方向为顺时针方向（从上往下看），在环的正上方用轻绳悬挂一条形磁铁，磁铁的中心轴线通过圆环中心，磁铁的上端为 N 极，下端为 S 极，磁铁自身重为 G2，则下列关于圆环对桌面压力 F，磁铁对轻绳拉力 Fʹ 的大小正确的是
A. F>G1，Fʹ>G2B. FG2C. FG1，Fʹ
6. 为了解释地球的磁性，19 世纪安培假设：地球的磁场是由绕过地心的轴的环形电流 I 引起的，在图中，正确表示安培假设中环形电流方向的是
A. B.
C. D.

二、双项选择题（共3小题；共12分）
7. 下列说法中正确的是
A. 指南针指的 “ 北 ” 不是真正的北，两者有一定的差别
B. 地理两极与地磁两极不重合，地磁南极在地理南极附近，地磁北极在地理北极附近
C. 在任何星球上都能利用指南针进行方向判断
D. 我国是最早在航海时使用指南针的国家

8. 以下说法中正确的是
A. 只有两个磁铁相互接触时，才能发生相互作用
B. 把一根条形磁铁从中间折断，则被分开的两部分只有 N 极或 S 极
C. 极光现象与地球的磁场有关
D. 人们代步的电动自行车中应存在磁体

9. 下列说法中正确的是
A. 磁体上磁性最强的部分叫磁极，任何磁体都有两个磁极
B. 磁体与磁体之间的相互作用是通过磁场而发生的
C. 地球的周围存在着磁场，但地磁的两极与地理的两极并不重合，其间有一个夹角，这就是磁偏角，磁偏角的数值在地球上的不同地点都是相同的
D. 在地球表面各点磁场强弱相同
答案
第一部分
1. A
2. A
3. C
【解析】通电直导线周围产生磁场方向由安培定判断，如图所示：
I1 在 b 点产生的磁场方向向上，I2 在 b 点产生的磁场方向向下，因为 I1>I2，即 B1>B2，则在 b 点的磁感应强度不为零，A错误；
如图所示，d 点处的磁感应强度不为零，a 点处的磁感应强度竖直向下，c 点处的磁感应强度竖直向上，BD错误，C正确。
4. D
5. D
【解析】根据右手螺旋定则，环中电流等效为上端为 S 极，下端为 N 极的条形磁铁，再根据同名磁极相斥，异名磁极相吸，磁铁受向上斥力，环中电流受向下斥力。
6. B
【解析】根据地磁场分布和安培定则判断可知正确答案是B。
第二部分
7. A， D
【解析】因为磁偏角的存在，所以地磁南极在地理北极附近，地磁北极在地理南极附近，故 A 正确，B 错误；
火星不像地球那样有一个全球性的磁场，因此指南针不能在火星上工作，故 C 错；
据史书记载，我国是最早在航海时使用指南针的国家，故 D 正确。
8. C， D
【解析】磁体的周围存在一种特殊的物质—磁场，磁铁间不接触时也可以通过磁场发生相互作用，故 A 错；
无沦将磁铁分得多么小，它总有 N 极和 S 极。迄今为止，还没有发现只有 N 极或 S 极的磁单极子存在（这一点与电荷不同），故 B 错；
极光现象是地磁场使射向地球的带电粒子偏转到地球的两极，带电粒子在与大气相互作用时发出光，故 C 正确；
电动自行车的电动机中一定有磁体存在，故 D 正确。
9. A， B
【解析】地磁场类似于条形磁铁的磁场，所以在地球表面赤道上的磁场最弱，D 不正确；
在地球上不同位置，磁偏角的数值是不同的，因此 C 不正确。
