高中物理磁场磁感线教学ppt课件

这是一份高中物理磁场磁感线教学ppt课件，共22页。PPT课件主要包含了新课导入，磁感线的特点等内容，欢迎下载使用。

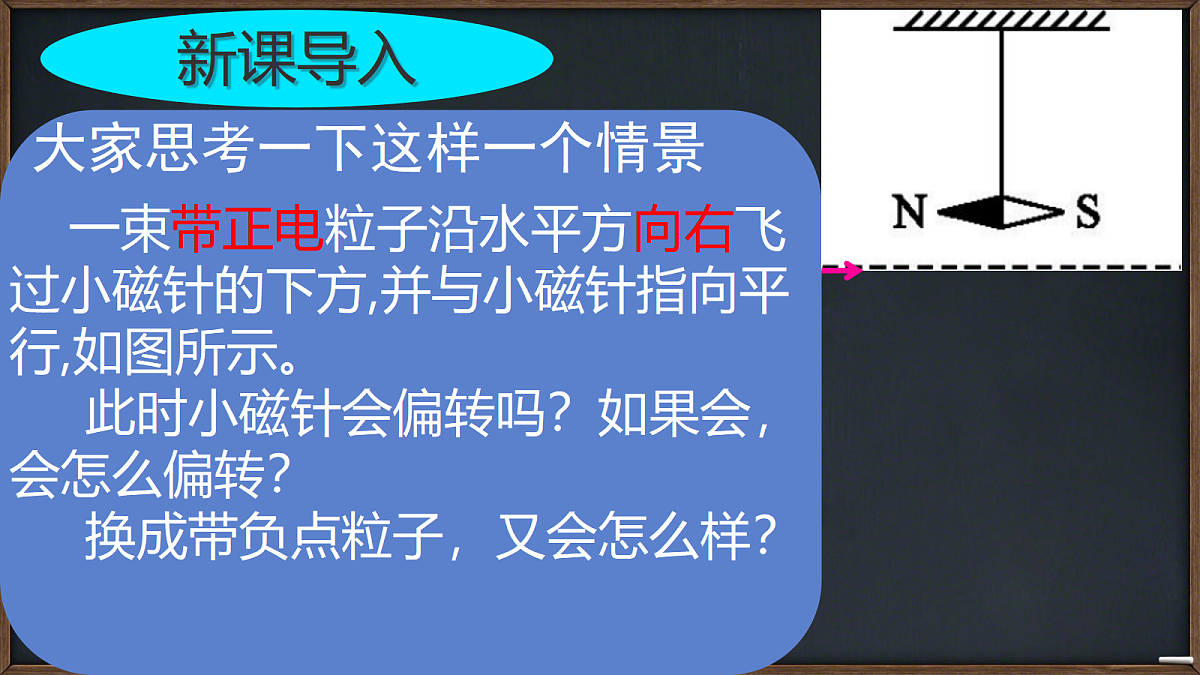

一束带正电粒子沿水平方向右飞过小磁针的下方,并与小磁针指向平行,如图所示。 此时小磁针会偏转吗？如果会，会怎么偏转？ 换成带负点粒子，又会怎么样？
大家思考一下这样一个情景

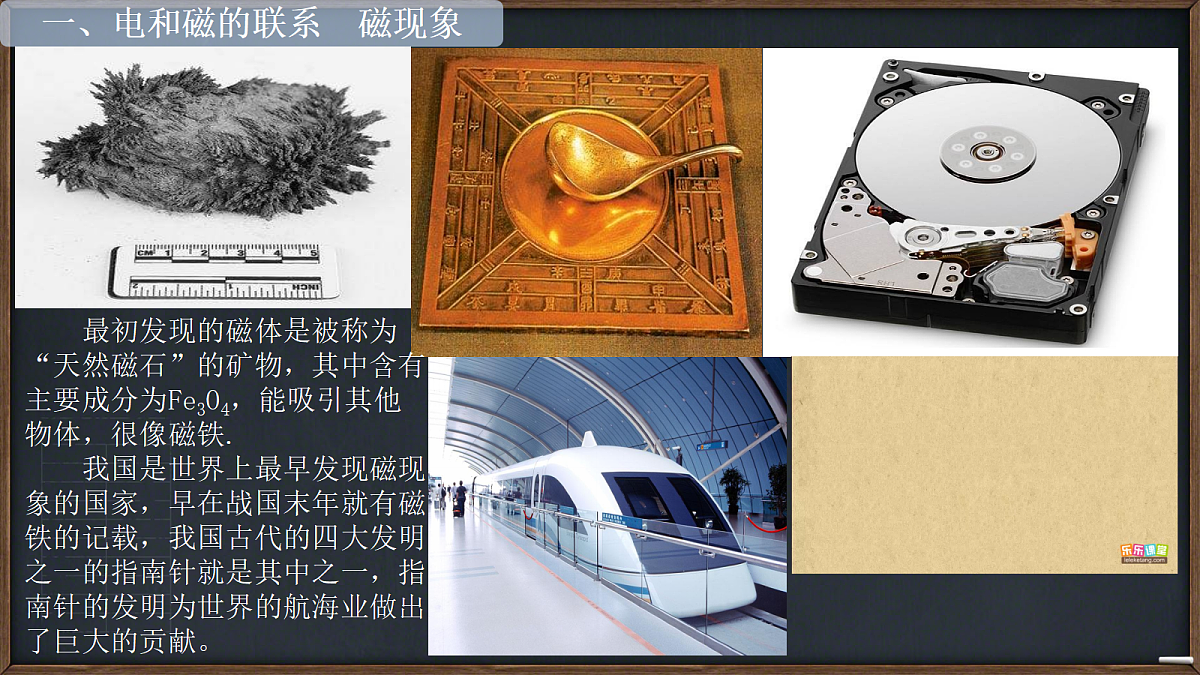

一、电和磁的联系 磁现象
最初发现的磁体是被称为“天然磁石”的矿物，其中含有主要成分为Fe3O4，能吸引其他物体，很像磁铁. 我国是世界上最早发现磁现象的国家，早在战国末年就有磁铁的记载，我国古代的四大发明之一的指南针就是其中之一，指南针的发明为世界的航海业做出了巨大的贡献。

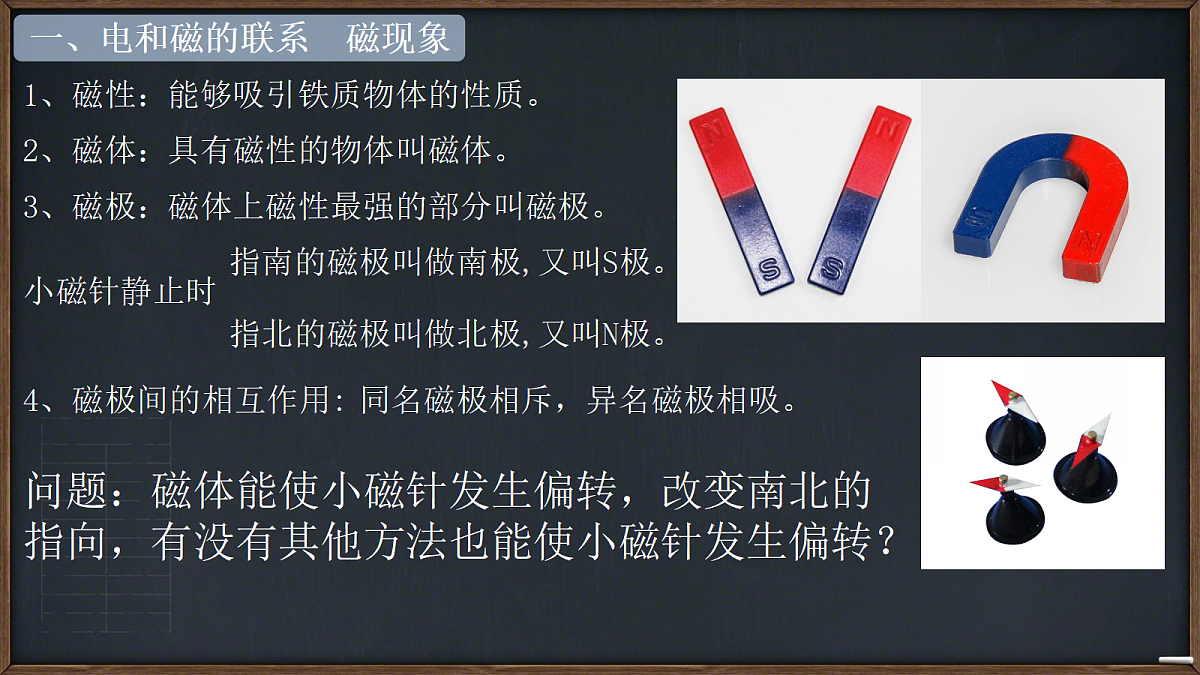

能够吸引铁质物体的性质。
具有磁性的物体叫磁体。
磁体上磁性最强的部分叫磁极。
指南的磁极叫做南极,又叫S极。
指北的磁极叫做北极,又叫N极。
4、磁极间的相互作用:
同名磁极相斥，异名磁极相吸。
问题：磁体能使小磁针发生偏转，改变南北的指向，有没有其他方法也能使小磁针发生偏转？

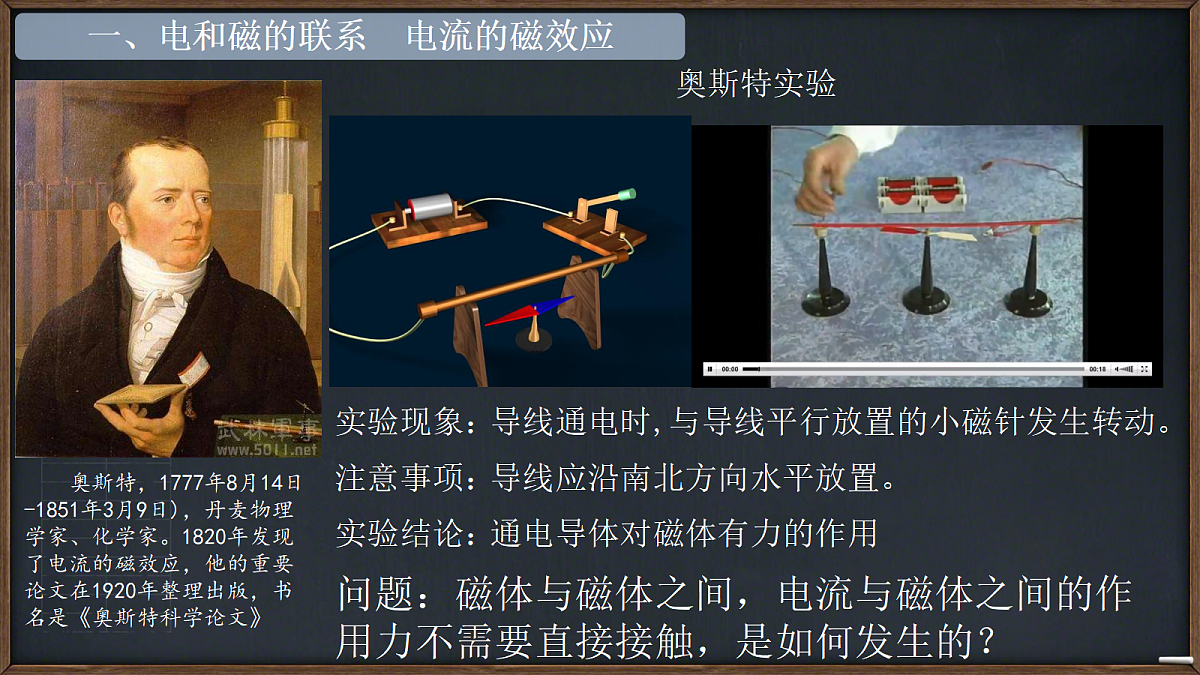

一、电和磁的联系 电流的磁效应
问题：磁体与磁体之间，电流与磁体之间的作用力不需要直接接触，是如何发生的？
导线通电时,与导线平行放置的小磁针发生转动。
导线应沿南北方向水平放置。
通电导体对磁体有力的作用

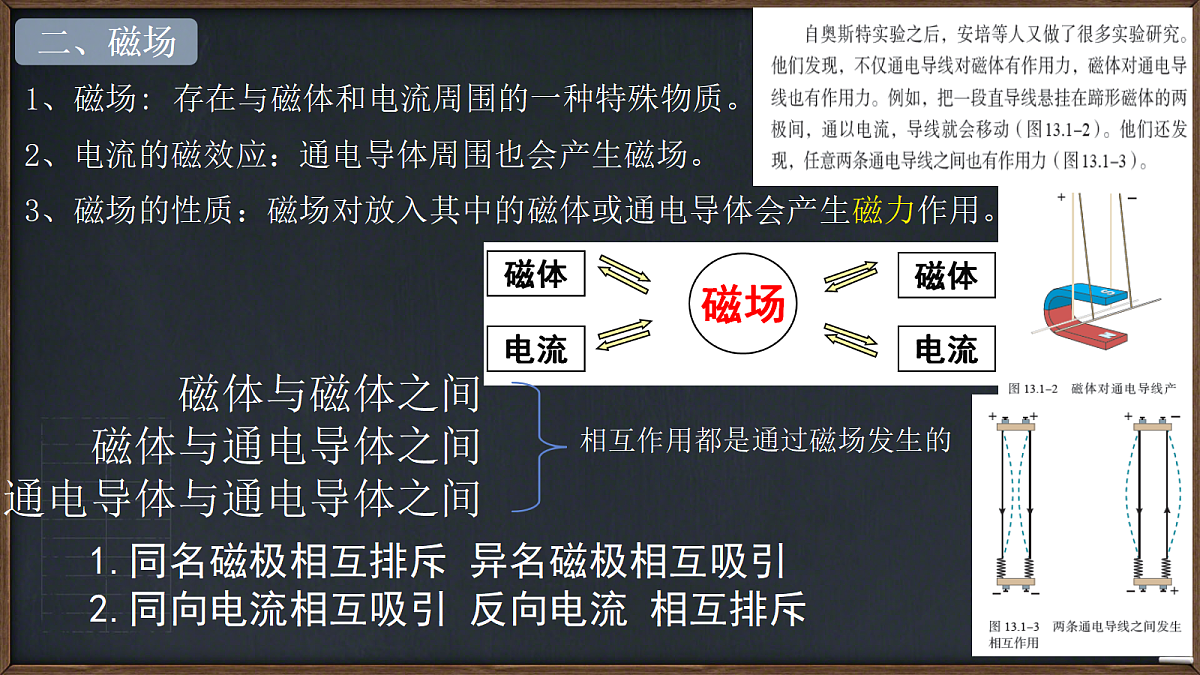

存在与磁体和电流周围的一种特殊物质。
通电导体周围也会产生磁场。
磁场对放入其中的磁体或通电导体会产生磁力作用。
1.同名磁极相互排斥 异名磁极相互吸引2.同向电流相互吸引 反向电流 相互排斥

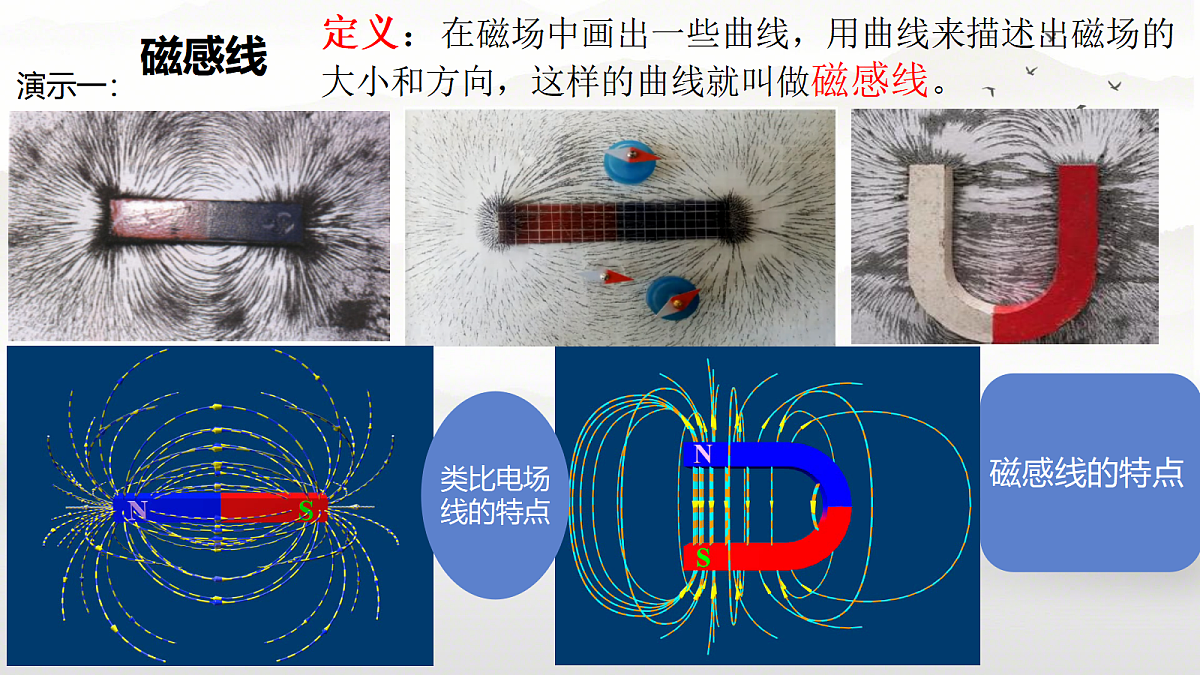

定义：在磁场中画出一些曲线，用曲线来描述出磁场的大小和方向，这样的曲线就叫做磁感线。
（1）磁感线上每一点的切线方向表示该点磁场的方向
（2）磁感线的疏密可以反映磁场的强弱
（3）任何两条磁感线都不相交，不相切，不中断
（4）磁场中的任何一条磁感线都是闭合曲线，磁体外部由N极到S极，磁体内部由S极到N极。
（5）磁感线是为了形象地描述磁场而假想出的曲线，并非真实存在。
小磁针静止时N极所指的方向为该点的磁场的方向
直线电流的磁感线实验模拟
结论： 直线电流的磁感线是一圈圈的同心圆，这些同心圆都在跟导线垂直的平面上。实验表明，改变电流的方向，各点的磁场方向都变成相反的方向。
安培定则（又叫右手螺旋定则）：
对于通电直导线，用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向。
对于环形电流的安培定则
环形电流的磁感线实验模拟
环形电流的磁感线动画模拟
安培定则：让右手弯曲的方向与环形电流的方向一致，则伸直的拇指所指的方向为环形电流中心轴线处磁场的方向
通电螺线管电流与磁场方向的判断
安培定则：右手握住螺线管让弯曲的四指所指向的方向与电流方向保持一致，则大拇指所指的方向就是螺线管内部磁感线的方向
1．电流的磁效应揭示了电与磁的关系。下面四幅图中描述磁场方向与电流方向之间的关系，其中磁感线分布正确的是（　　）
1、地球是一个巨大的磁体
2、地球周围空间存在的磁场叫地磁场
地磁的北极在地理的南极附近地磁的南极在地理的北极附近但两者并不完全重合它们之间的夹角称为磁偏角
一束带电粒子沿水平方向飞过小磁针的下方,并与小磁针指向平行,如图所示。此时小磁针的S极向纸内偏转,则这束带电粒子可能是(　　)A.向右飞行的正粒子束B.向左飞行的正粒子束C.向右飞行的负粒子束D.向左飞行的负粒子束
解析:小磁针S极向纸内转,说明电流产生的磁场在小磁针处垂直纸面向外,由安培定则可得,电流方向向右。可以形成方向向右的电流的是向右飞行的正粒子束或向左飞行的负粒子束。答案:AD
电场线 磁感线的比较
