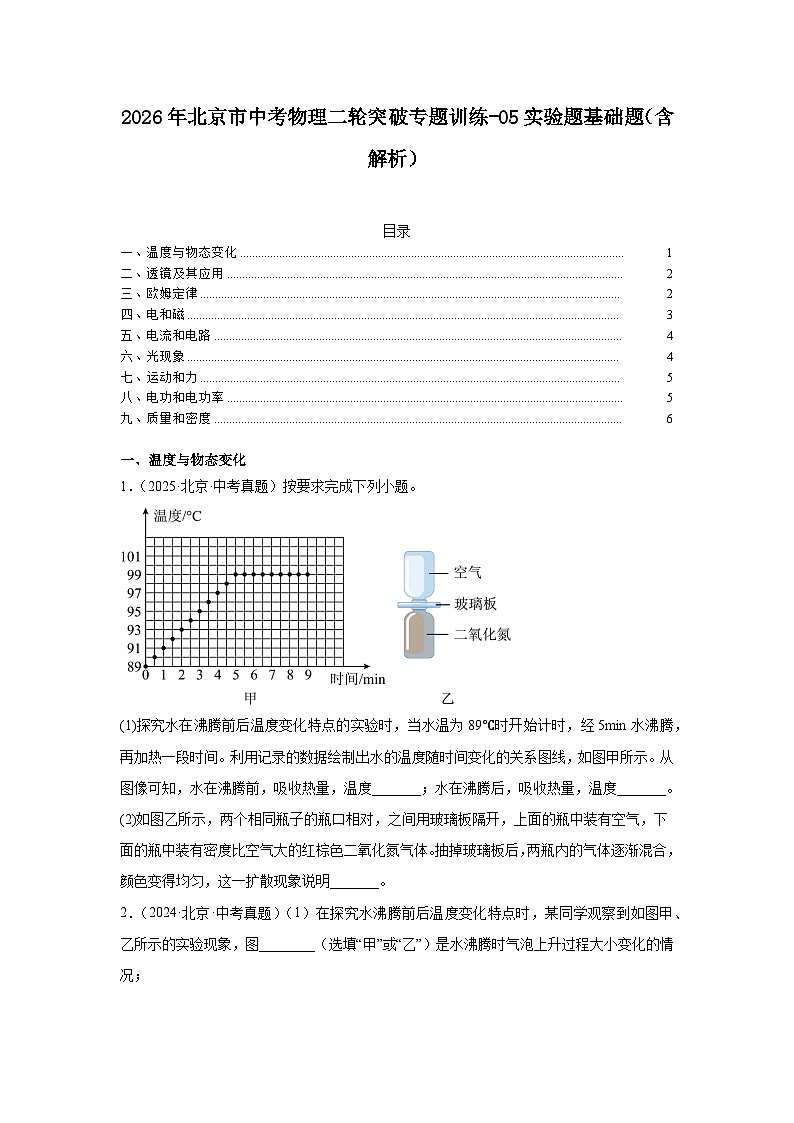

一、温度与物态变化
1．（2025·北京·中考真题）按要求完成下列小题。
(1)探究水在沸腾前后温度变化特点的实验时，当水温为89℃时开始计时，经5min水沸腾，再加热一段时间。利用记录的数据绘制出水的温度随时间变化的关系图线，如图甲所示。从图像可知，水在沸腾前，吸收热量，温度_______；水在沸腾后，吸收热量，温度_______。
(2)如图乙所示，两个相同瓶子的瓶口相对，之间用玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。抽掉玻璃板后，两瓶内的气体逐渐混合，颜色变得均匀，这一扩散现象说明_______。
2．（2024·北京·中考真题）（1）在探究水沸腾前后温度变化特点时，某同学观察到如图甲、乙所示的实验现象，图________（选填“甲”或“乙”）是水沸腾时气泡上升过程大小变化的情况；

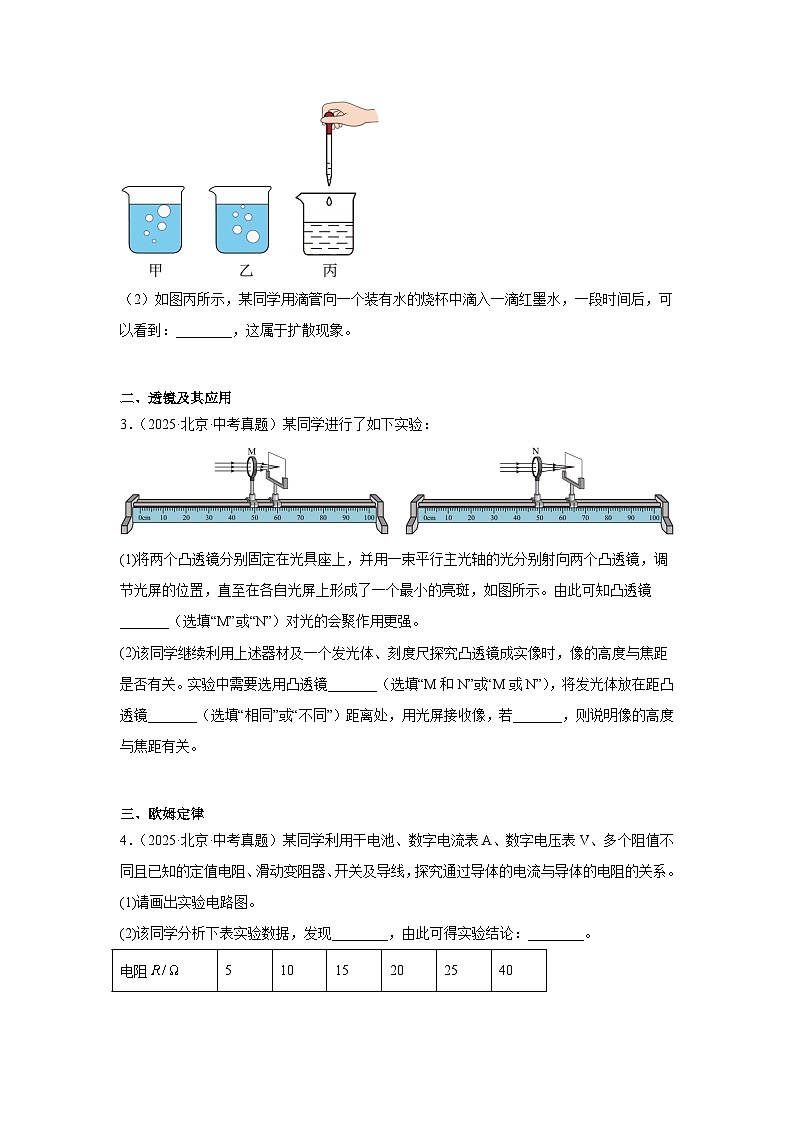

（2）如图丙所示，某同学用滴管向一个装有水的烧杯中滴入一滴红墨水，一段时间后，可以看到：________，这属于扩散现象。
二、透镜及其应用
3．（2025·北京·中考真题）某同学进行了如下实验：
(1)将两个凸透镜分别固定在光具座上，并用一束平行主光轴的光分别射向两个凸透镜，调节光屏的位置，直至在各自光屏上形成了一个最小的亮斑，如图所示。由此可知凸透镜_______（选填“M”或“N”）对光的会聚作用更强。
(2)该同学继续利用上述器材及一个发光体、刻度尺探究凸透镜成实像时，像的高度与焦距是否有关。实验中需要选用凸透镜_______（选填“M和N”或“M或N”），将发光体放在距凸透镜_______（选填“相同”或“不同”）距离处，用光屏接收像，若_______，则说明像的高度与焦距有关。
三、欧姆定律
4．（2025·北京·中考真题）某同学利用干电池、数字电流表A、数字电压表V、多个阻值不同且已知的定值电阻、滑动变阻器、开关及导线，探究通过导体的电流与导体的电阻的关系。
(1)请画出实验电路图。
(2)该同学分析下表实验数据，发现________，由此可得实验结论：________。

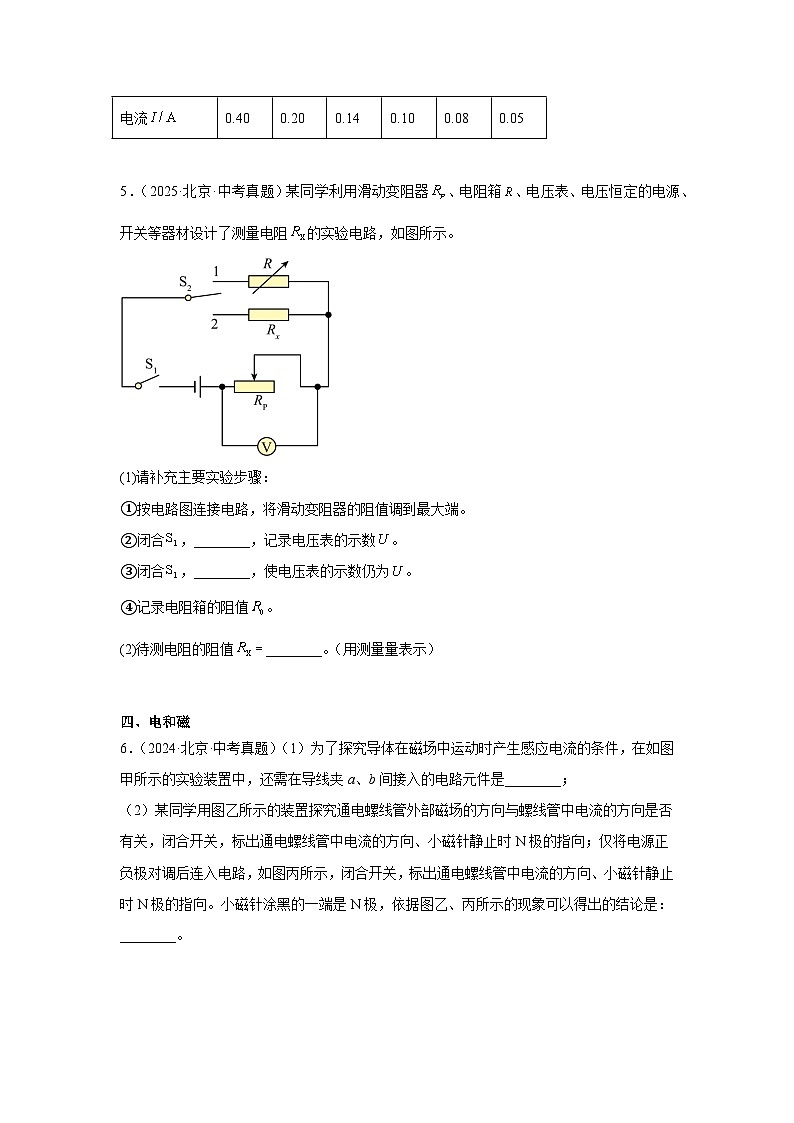

5．（2025·北京·中考真题）某同学利用滑动变阻器、电阻箱、电压表、电压恒定的电源、开关等器材设计了测量电阻的实验电路，如图所示。
(1)请补充主要实验步骤：
①按电路图连接电路，将滑动变阻器的阻值调到最大端。
②闭合，________，记录电压表的示数。
③闭合，________，使电压表的示数仍为。
④记录电阻箱的阻值。
(2)待测电阻的阻值________。（用测量量表示）
四、电和磁
6．（2024·北京·中考真题）（1）为了探究导体在磁场中运动时产生感应电流的条件，在如图甲所示的实验装置中，还需在导线夹a、b间接入的电路元件是________；
（2）某同学用图乙所示的装置探究通电螺线管外部磁场的方向与螺线管中电流的方向是否有关，闭合开关，标出通电螺线管中电流的方向、小磁针静止时N极的指向；仅将电源正负极对调后连入电路，如图丙所示，闭合开关，标出通电螺线管中电流的方向、小磁针静止时N极的指向。小磁针涂黑的一端是N极，依据图乙、丙所示的现象可以得出的结论是：________。
7．（2023·北京·中考真题）（1）小京用图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针______的现象，说明电流周围存在磁场；
（2）小京用图乙所示的装置进行实验，其中灵敏电流计指针偏转的方向可以反映电路中的电流方向。使金属棒ab向左做切割磁感线运动，灵敏电流计指针向右偏转，如图乙所示；保持磁场方向不变，使金属棒ab向右做切割磁感线运动，灵敏电流计指针向左偏转，如图丙所示。小京探究的问题是：______。

五、电流和电路
8．（2024·北京·中考真题）利用两端电压不变的电源、两个电流表、两个不同规格的小灯泡、滑动变阻器、开关和导线若干，探究在串联电路中，流入第二个灯泡的电流与流入第一个灯泡的电流是否相等。
(1)画出实验电路图________；
(2)画出实验数据记录表格________。
六、光现象
9．（2024·北京·中考真题）某同学利用如图所示的装置及完全相同的电子蜡烛A、B等器材，探究物体在平面镜中成像时像距与物距是否有关。其中薄透明玻璃板与水平纸面垂直。主要实验步骤如下：
(1)将点亮的A放在玻璃板前，用刻度尺测量________；将未点亮的B放在玻璃板后，不断调整B的位置，直到从各个角度观察B与A的像________，用刻度尺测量B到玻璃板的距离。将实验数据记录在表格中；
(2)改变________，仿照步骤（1）再做1次实验，将实验数据记录在表格中。
七、运动和力
10．（2024·北京·中考真题）在探究影响滑动摩擦力大小的因素时，某同学在水平桌面上完成了如图所示的实验。
(1)该同学用弹簧测力计水平拉动木块。应使木块沿水平桌面做________直线运动，才能用弹簧测力计的示数表示木块所受滑动摩擦力的大小；
(2)甲、乙所示的两次实验探究的问题是：滑动摩擦力大小与________是否有关。
八、电功和电功率
11．（2024·北京·中考真题）某同学进行了如下实验：
(1)用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率，电源两端电压保持不变；
①闭合开关前，滑动变阻器的滑片P应放置在________端；
②闭合开关，应________以确定小灯泡正常发光，此时电流表示数如图乙所示，则的额定功率________W。
(2)该同学想比较另一个额定电压为2.5V的小灯泡的额定功率与的大小关系，他断开开关，保持滑动变阻器滑片位置不变，将替换为，闭合开关后，发现电压表示数为2.3V。依据上述现象，可推断出________（选填“>”“=”或“
