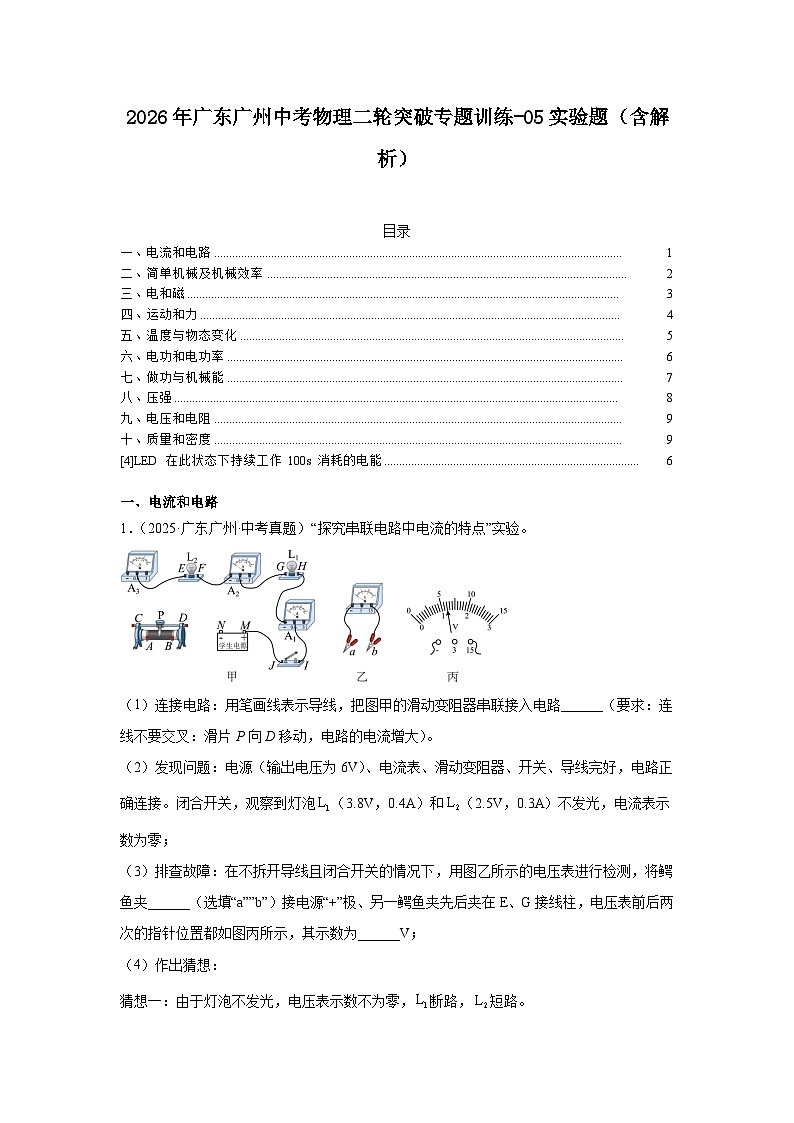

2026年广东广州中考物理二轮突破专题训练-05实验题（含解析）

这是一份2026年广东广州中考物理二轮突破专题训练-05实验题（含解析），共19页。
TOC \ "1-1" \h \u \l "_Tc16706" 一、电流和电路 PAGEREF _Tc16706 \h 1
\l "_Tc19917" 二、简单机械及机械效率 PAGEREF _Tc19917 \h 2
\l "_Tc11252" 三、电和磁 PAGEREF _Tc11252 \h 3
\l "_Tc1050" 四、运动和力 PAGEREF _Tc1050 \h 4
\l "_Tc27142" 五、温度与物态变化 PAGEREF _Tc27142 \h 5
\l "_Tc23195" 六、电功和电功率 PAGEREF _Tc23195 \h 6
\l "_Tc6527" 七、做功与机械能 PAGEREF _Tc6527 \h 7
\l "_Tc990" 八、压强 PAGEREF _Tc990 \h 8
\l "_Tc1231" 九、电压和电阻 PAGEREF _Tc1231 \h 9
\l "_Tc25154" 十、质量和密度 PAGEREF _Tc25154 \h 9
\l "_Tc1986" [4]LED在此状态下持续工作100s消耗的电能 PAGEREF _Tc1986 \h 6
一、电流和电路
1．（2025·广东广州·中考真题）“探究串联电路中电流的特点”实验。
（1）连接电路：用笔画线表示导线，把图甲的滑动变阻器串联接入电路______（要求：连线不要交叉：滑片P向D移动，电路的电流增大）。
（2）发现问题：电源（输出电压为6V）、电流表、滑动变阻器、开关、导线完好，电路正确连接。闭合开关，观察到灯泡（3.8V，0.4A）和（2.5V，0.3A）不发光，电流表示数为零；
（3）排查故障：在不拆开导线且闭合开关的情况下，用图乙所示的电压表进行检测，将鳄鱼夹______（选填“a””b”）接电源“+”极、另一鳄鱼夹先后夹在E、G接线柱，电压表前后两次的指针位置都如图丙所示，其示数为______V；
（4）作出猜想：
猜想一：由于灯泡不发光，电压表示数不为零，断路，短路。
猜想二：由于电流表示数为零，电压表示数不为零，断路，无故障。

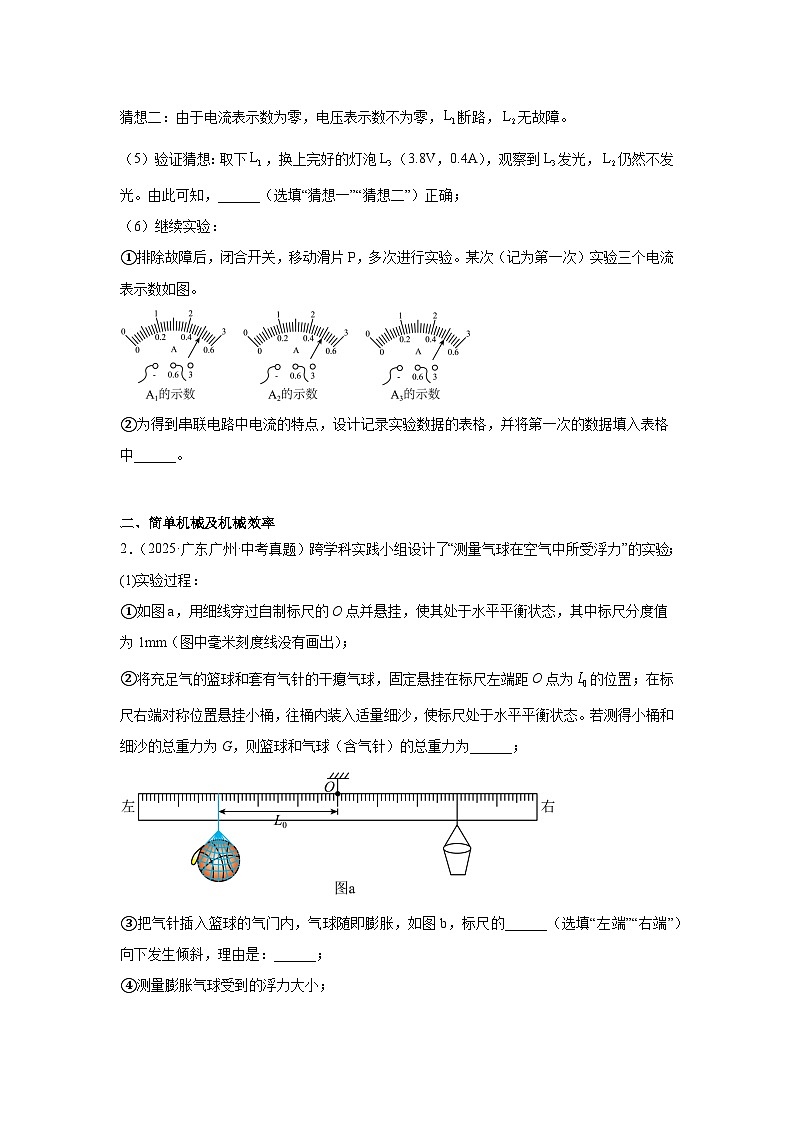

（5）验证猜想：取下，换上完好的灯泡（3.8V，0.4A），观察到发光，仍然不发光。由此可知，______（选填“猜想一”“猜想二”）正确；
（6）继续实验：
①排除故障后，闭合开关，移动滑片P，多次进行实验。某次（记为第一次）实验三个电流表示数如图。
②为得到串联电路中电流的特点，设计记录实验数据的表格，并将第一次的数据填入表格中______。
二、简单机械及机械效率
2．（2025·广东广州·中考真题）跨学科实践小组设计了“测量气球在空气中所受浮力”的实验；
(1)实验过程：
①如图a，用细线穿过自制标尺的O点并悬挂，使其处于水平平衡状态，其中标尺分度值为1mm（图中毫米刻度线没有画出）；
②将充足气的篮球和套有气针的干瘪气球，固定悬挂在标尺左端距O点为的位置；在标尺右端对称位置悬挂小桶，往桶内装入适量细沙，使标尺处于水平平衡状态。若测得小桶和细沙的总重力为G，则篮球和气球（含气针）的总重力为______；
③把气针插入篮球的气门内，气球随即膨胀，如图b，标尺的______（选填“左端”“右端”）向下发生倾斜，理由是：______；
④测量膨胀气球受到的浮力大小；

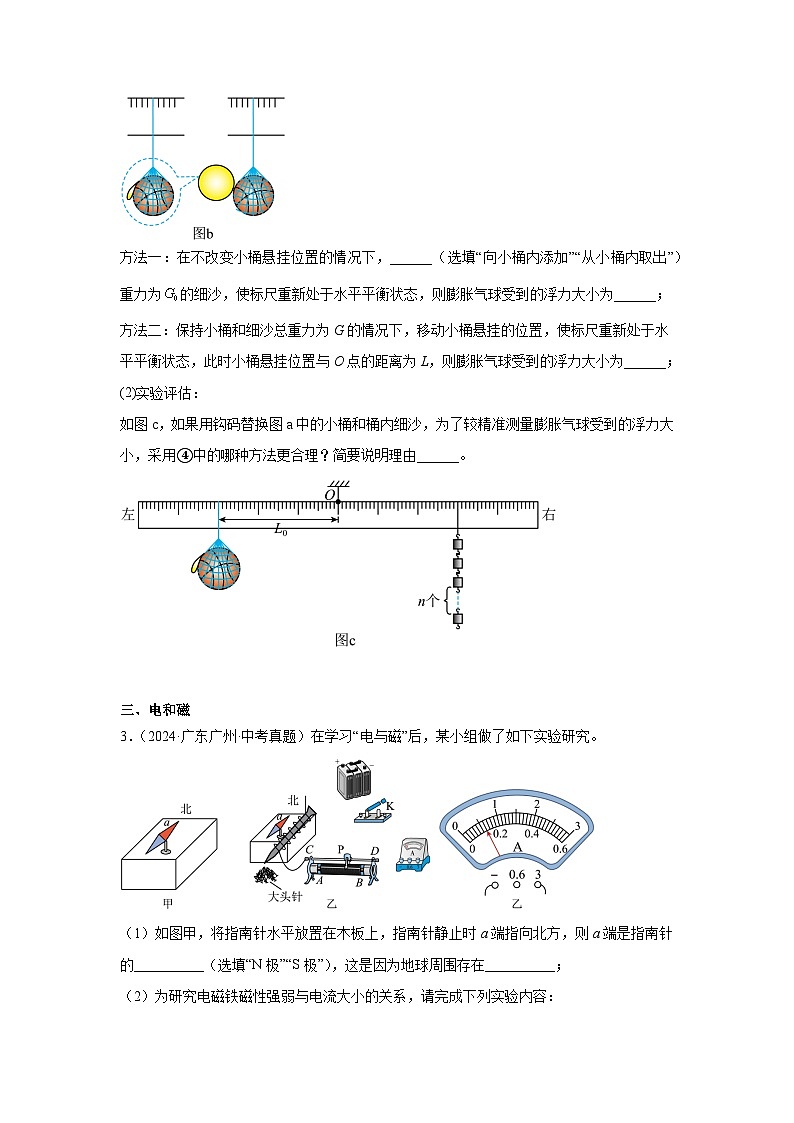

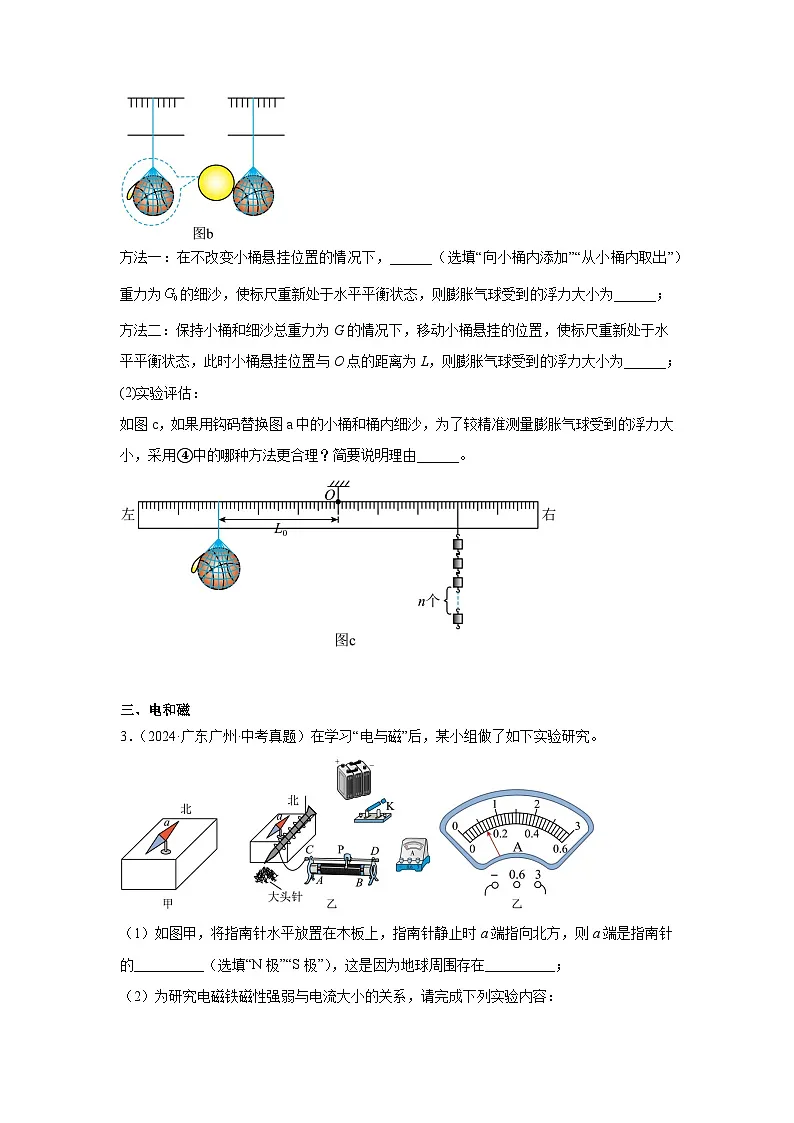

方法一：在不改变小桶悬挂位置的情况下，______（选填“向小桶内添加”“从小桶内取出”）重力为的细沙，使标尺重新处于水平平衡状态，则膨胀气球受到的浮力大小为______；
方法二：保持小桶和细沙总重力为G的情况下，移动小桶悬挂的位置，使标尺重新处于水平平衡状态，此时小桶悬挂位置与O点的距离为L，则膨胀气球受到的浮力大小为______；
(2)实验评估：
如图c，如果用钩码替换图a中的小桶和桶内细沙，为了较精准测量膨胀气球受到的浮力大小，采用④中的哪种方法更合理？简要说明理由______。
三、电和磁
3．（2024·广东广州·中考真题）在学习“电与磁”后，某小组做了如下实验研究。
（1）如图甲，将指南针水平放置在木板上，指南针静止时a端指向北方，则a端是指南针的__________（选填“N极”“S极”），这是因为地球周围存在__________；
（2）为研究电磁铁磁性强弱与电流大小的关系，请完成下列实验内容：
①如图乙，漆包线绕在铁钉上构成一个电磁铁，将它平行指南针放置在木板上；
②请用笔画线表示接线，按要求将图乙中的电源、开关、电流表、滑动变阻器和电磁铁连成串联电路（有部分导线已连接）。要求如下：____
Ⅰ.合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方；
Ⅱ.滑动变阻器滑片P由C端向D端移动时，电流表的示数减小；
③电磁铁磁性强弱可以通过电磁铁吸引大头针的数目来判断。为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，请设计记录实验数据的表格；____
④某次实验，电流表示数如图丙，此时电流为__________A。
4．（2022·广东广州·中考真题）某个LED发光的颜色与通过其电流方向的关系如图1
（1）该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1顺时针转动，由此可知线圈2___________转动（选填“顺时针”“逆时针”）。
（2）如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向_________（选填“不变”“变化”），该磁场可能的分布包括图4中哪些选项_____？
四、运动和力
5．（2024·广东广州·中考真题）实验小组在探究弹簧伸长量（x）与弹簧受到拉力（F）关系的实验中，得到如图甲所示的关系图像（图线记为a）。

（1）分析图甲的数据，得到实验结论：，则比值k的单位是______，这根弹簧k的大小为______；
（2）把这根弹簧截去一部分，剩余部分弹簧的k是否会发生变化？实验小组的同学对此产生了兴趣并提出了各自的猜想：
甲同学：因为是同一根弹簧，所以k不变；
乙同学：因为弹簧变短了，所以k变小；
丙同学：因为弹簧变短了，所以k变大；
为验证猜想，他们对剩余部分弹簧进行如下探究：
①把弹簧悬挂在竖直的刻度尺旁，静止时如图乙，则此时弹簧长度为______cm；
②在弹簧下端挂上钩码，某次弹簧静止时如图丙所示，每个钩码的重力为，则弹簧下端受到钩码的拉力______ N，此时弹簧的伸长量______ cm；
③多次改变悬挂钩码的数量，实验数据记录如下表；
④根据表中的数据，请在甲图中描点，并画出图像（对应图线记为b）；______
⑤比较图线a、b，可以判断______（选填“甲”、“乙”或“丙”）同学的猜想是正确的。
五、温度与物态变化
6．（2022·广东广州·中考真题）小明想了解热水在图1 的哪个杯子中降温更快，他往两杯子中倒入等质量热水同时开始计时， 测得水温随时间变化的图象如图2。
（1）由图2可推测杯___________ （选填“甲”、“乙”）中的热水先降温至40℃；
（2）___________杯（选填“甲”、“乙”）中的水在0~10min放出的热量较多，依据是________ ；
（3）是什么因素造成了两杯热水降温快慢的不同，小明猜想可能是两个杯子开口散热面积的不同和杯身散热的不同。请设计实验探究热水降温快慢与玻璃杯开口大小是否有关，写出实验步骤（已提供足量热水，从图3中自造器材）。
实验步骤：( )
六、电功和电功率
7．（2021·广东广州·中考真题）小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图的实物图其中电源可以提供不同的电压。
测量的数据如下表：
（1）请根据实物图，在图虚线框中画出电路图______（用V1、V2表示数字电压表V1和V2）
（2）求：电流为0.10A时，小灯泡的阻值______。
（3）求：电流为0.30A时，LED的功率______；LED在此状态下持续工作100s消耗的电能______。
（4）小明利用两节干电池（约3V）和图中的小灯泡检测一批与上述实验规格一样的LED，为保护被测LED，设计了如图所示的电路，根据表中数据，推断检测时，通过LED的电流是否能达到0.3A？______，理由是______。
8．（2020·广东广州·中考真题）我们用图中的装置进行实验，根据现象可推断定值电阻R1和R2的大小关系。
(1)定值电阻R1和R2分别加热容器内的油（甲瓶中的油比乙瓶中的多）。两电阻工作相同时间，油均未沸腾，观察到甲温度计升温比乙温度计多。该过程电阻产生的热量全部被油吸收。根据上述实验可得“R1产生的热量比R2多”，依据是______；
(2)根据上述信息，可判断R1______R2（选填“>”“=”“”“=”“
