一、机械运动

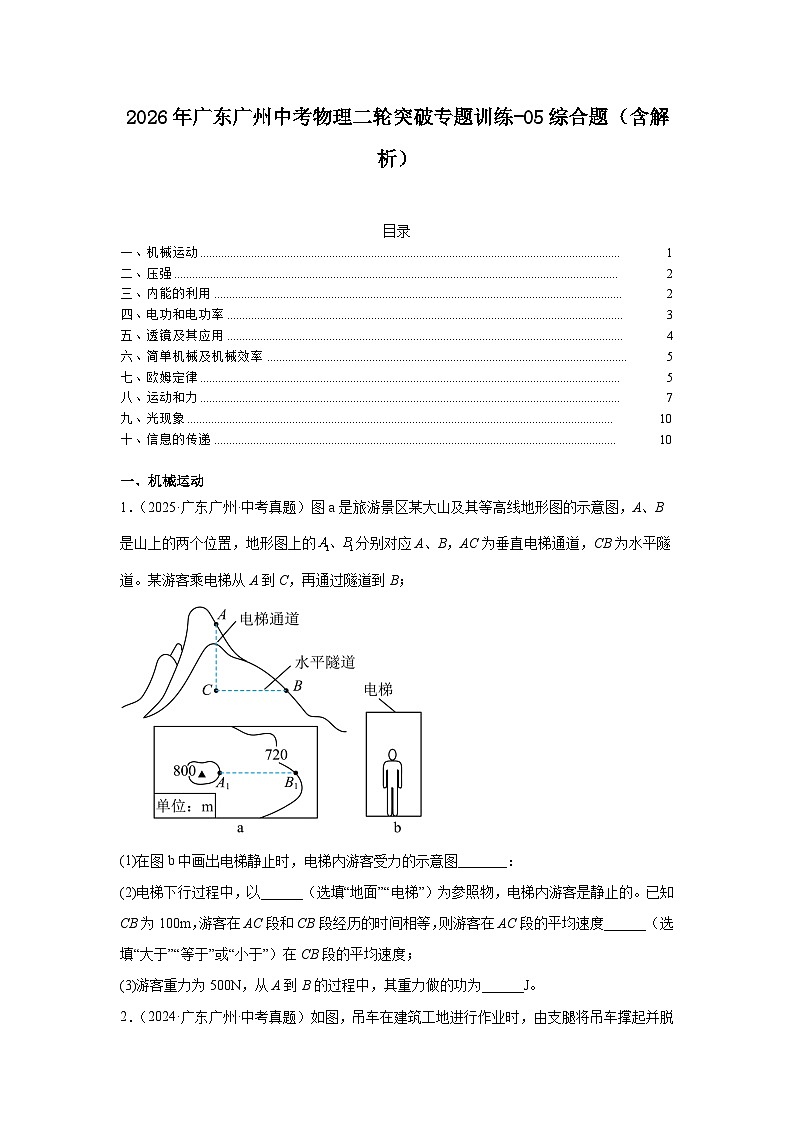

1．（2025·广东广州·中考真题）图a是旅游景区某大山及其等高线地形图的示意图，A、B是山上的两个位置，地形图上的分别对应A、B，AC为垂直电梯通道，CB为水平隧道。某游客乘电梯从A到C，再通过隧道到B；
(1)在图b中画出电梯静止时，电梯内游客受力的示意图_______：
(2)电梯下行过程中，以______（选填“地面”“电梯”）为参照物，电梯内游客是静止的。已知CB为100m，游客在AC段和CB段经历的时间相等，则游客在AC段的平均速度______（选填“大于”“等于”或“小于”）在CB段的平均速度；
(3)游客重力为500N，从A到B的过程中，其重力做的功为______J。

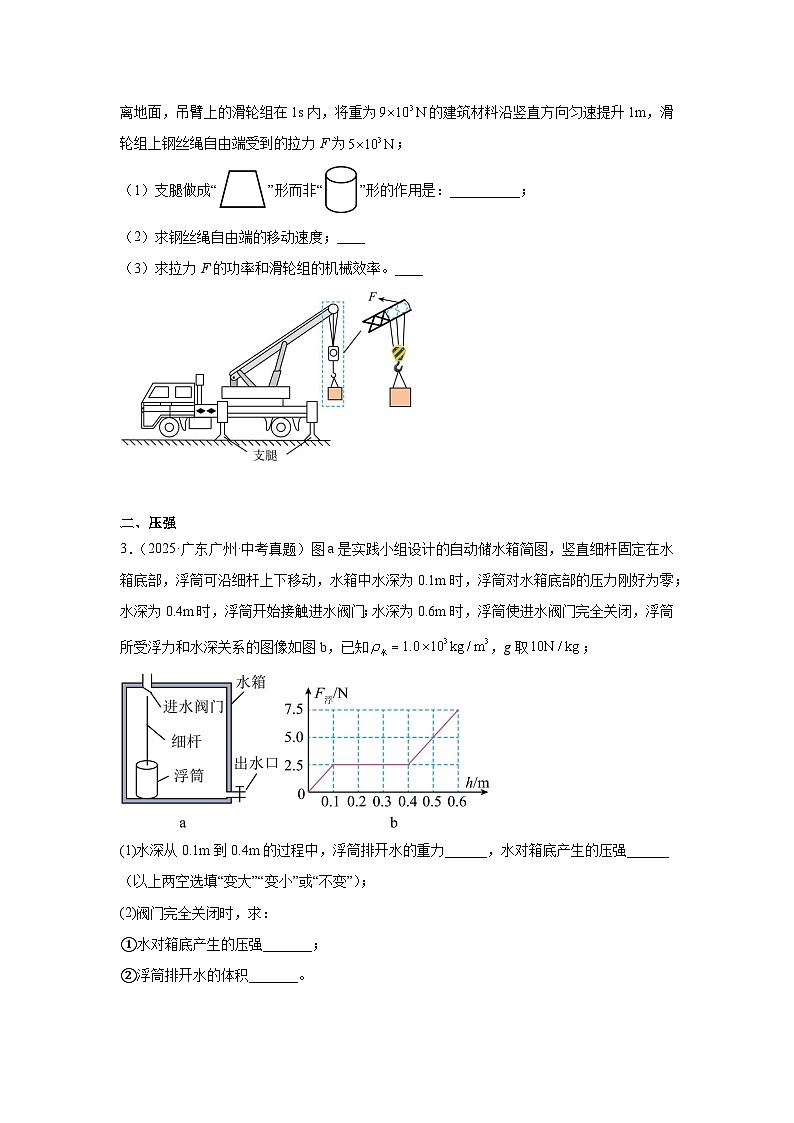

2．（2024·广东广州·中考真题）如图，吊车在建筑工地进行作业时，由支腿将吊车撑起并脱离地面，吊臂上的滑轮组在1s内，将重为的建筑材料沿竖直方向匀速提升1m，滑轮组上钢丝绳自由端受到的拉力F为；
（1）支腿做成“”形而非“”形的作用是：__________；
（2）求钢丝绳自由端的移动速度；____
（3）求拉力F的功率和滑轮组的机械效率。____
二、压强
3．（2025·广东广州·中考真题）图a是实践小组设计的自动储水箱简图，竖直细杆固定在水箱底部，浮筒可沿细杆上下移动，水箱中水深为0.1m时，浮筒对水箱底部的压力刚好为零；水深为0.4m时，浮筒开始接触进水阀门；水深为0.6m时，浮筒使进水阀门完全关闭，浮筒所受浮力和水深关系的图像如图b，已知，g取；
(1)水深从0.1m到0.4m的过程中，浮筒排开水的重力______，水对箱底产生的压强______（以上两空选填“变大”“变小”或“不变”）；
(2)阀门完全关闭时，求：
①水对箱底产生的压强_______；
②浮筒排开水的体积_______。
三、内能的利用

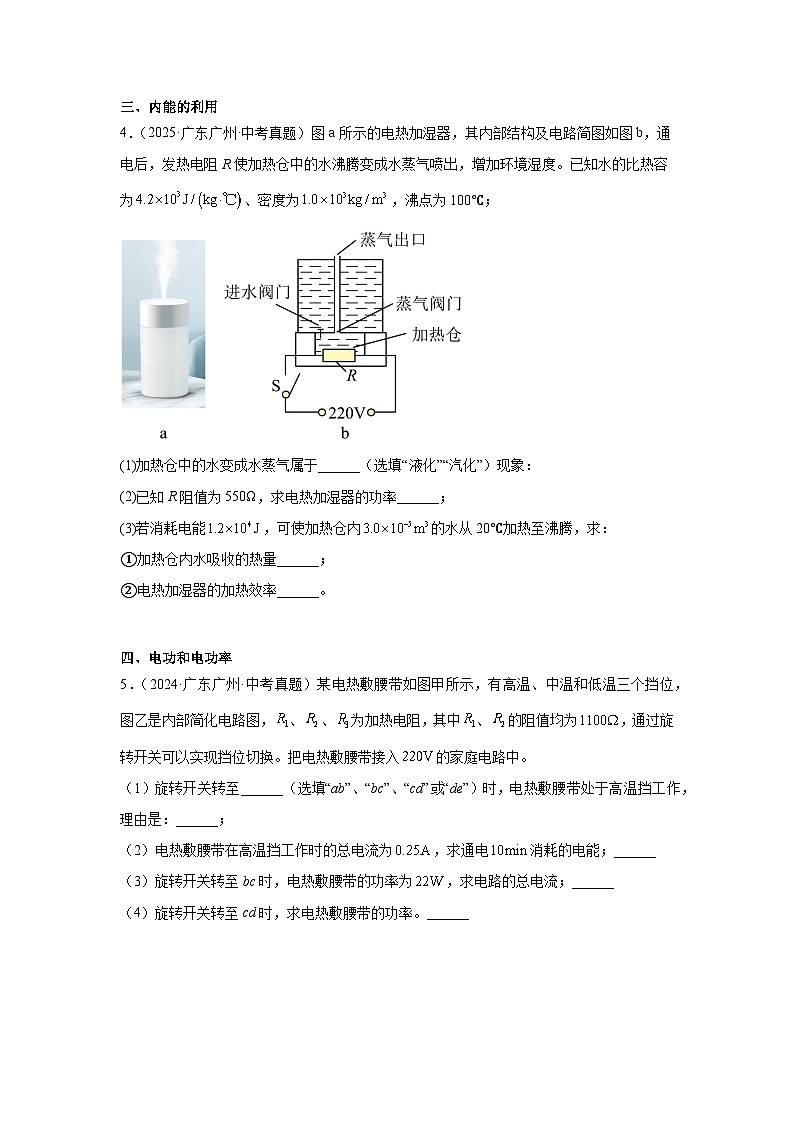

4．（2025·广东广州·中考真题）图a所示的电热加湿器，其内部结构及电路简图如图b，通电后，发热电阻R使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度。已知水的比热容为、密度为，沸点为100℃；
(1)加热仓中的水变成水蒸气属于______（选填“液化”“汽化”）现象：
(2)已知R阻值为550Ω，求电热加湿器的功率______；
(3)若消耗电能，可使加热仓内的水从20℃加热至沸腾，求：
①加热仓内水吸收的热量______；
②电热加湿器的加热效率______。
四、电功和电功率
5．（2024·广东广州·中考真题）某电热敷腰带如图甲所示，有高温、中温和低温三个挡位，图乙是内部简化电路图，、、为加热电阻，其中、的阻值均为，通过旋转开关可以实现挡位切换。把电热敷腰带接入的家庭电路中。
（1）旋转开关转至______（选填“ab”、“bc”、“cd”或“de”）时，电热敷腰带处于高温挡工作，理由是：______；
（2）电热敷腰带在高温挡工作时的总电流为，求通电消耗的电能；______
（3）旋转开关转至bc时，电热敷腰带的功率为，求电路的总电流；______
（4）旋转开关转至cd时，求电热敷腰带的功率。______
五、透镜及其应用
6．（2023·广东广州·中考真题）如图，凸透镜的光心在0cm处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后的光线平行于主光轴。

①画出b经过光心后的光线；___________
②该凸透镜的焦距为___________cm；MN经凸透镜成的像相对于MN是___________（选填“放大”“缩小”“等大”）、___________（选填“正立”“倒立”）的像。
7．（2020·广东广州·中考真题）(1)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线______；
(2)如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴；
①凸透镜的焦距为______cm；
②画出光线b经光心后的光线______；
③物体MN经凸透镜成的像相对于物是______（选填“放大”“等大”“缩小”）的；
④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动______?
六、简单机械及机械效率
8．（2023·广东广州·中考真题）图1中工人用工具搬运石头，该工具可简化成图2中杠杆AB，移动支架，可使支点O在AB间移动。杆水平静止，忽略杆重；

（1）人对杆的压力为F1，绳对杆的拉力为F2，F1、F2竖直向下；①在图2中画出F1的力臂l1；②F2的力臂l2___________（用F1、F2、l1表示）；
（2）同一石头仍悬挂在杆B端，人对杆A端的压力方向不变，只通过移动支点O使该压力变小，杆仍保持水平静止，支点O应向___________（选填“A”“B”）端移动。
9．（2020·广东广州·中考真题）如图所示，以硬尺上某位置为支点O，在尺上挂一重3N的物体M，尺在竖直向上的拉力F作用下保持水平静止，尺的质量不计。
(1)O在______dm刻度线处；
(2)画出F的力臂______。
七、欧姆定律
10．（2023·广东广州·中考真题）把一个某种类型的电阻R接在电压恒为12V的电源两端，通电后，同时记录R的温度一时间图线、流过R的电流一时间图线如图所示；

（1）根据图线，R的温度为50时，流过R的电流为___________A；
（2）求在30s时R的阻值和电功率；___________
（3）30s~40s，R产生的热量为Q1；90s~100s，R产生的热量为Q2，Q1___________Q2（选填“>”“=”“”、“=”、“＜”）。
14．（2021·广东广州·中考真题）如图，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图虚线所示。
（1）在图中画出小丽的受力示意图________。（图中“·”表示小丽）
（2）此过程中，小丽的动能_________（选填“增大”“不变”或“减小”），机械能________（选填“增大”“不变”或“减小”）。
15．（2020·广东广州·中考真题）电磁铁通电后，小磁针N极转至图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。
(1)电磁铁甲端应为N极还是S极?
(2)以点表示铁块，在方框内画出铁块受到的摩擦力。
九、光现象
16．（2021·广东广州·中考真题）（1）如图，我国敦煌的塔式光热电站通过平面镜把太阳光反射后汇聚到吸热塔，其中某束光的传播路径如图所示，在图中画出平面镜的位置______；（用“丨”表示平面镜）
（2）如图，来自物体MN的三束光线a、b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点；
①在图中画出b、c经透镜后的光线______；
②MN经透镜所成像的性质是______（选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）；
③若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点______（选填“向左移动”“向右移动”或“不动”）。
十、信息的传递
17．（2020·广东广州·中考真题）图甲为紫外线的三个波段示意图，其中UVC对人体伤害最大，UVC能通过石英玻璃，普通玻璃可有效阻碍UVC的传播。图乙中家用消毒柜的紫外线灯可发出波长为254nm的紫外线。
(1)波长为254nm的紫外线属于______波段（选填“UVC”“UVB”“UVA”）；
(2)波长为254nm的紫外线从紫外线灯的密封透明灯管内透出，对柜内的物品进行杀菌消毒，柜门透明部分的材料应选______，透明灯管的材料应选______（选填“石英玻璃”“普通玻璃”）。
《2026年广东广州中考物理二轮突破专题训练-05综合题（含解析）》参考答案
1．(1)
(2) 电梯 小于
(3)
【详解】（1）电梯静止时，电梯内游客受到了竖直向下的重力和电梯对其向上的支持力，是一对平衡力，如图所示：
（2）[1]电梯下行过程中，以电梯为参照物，游客的位置没有发生变化，游客是静止的。
[2]通过等高线图可知，AC段高度为
游客在AC段和CB段经历的时间相等，AC段的路程小于CB段，故AC段的平均速度小于CB段。
（3）从A到 C的过程中，其重力做的功为
而从B到C的过程中，重力不做功，故从A到B的过程中，其重力做的功为。
2． 减小压强 3m/s ，60%
【详解】
（1）[1]根据知，在压力不变时，增大受力面积减小压强。所以支腿做成“”形而非“”形的作用是减小吊车对地面的压强。
（2）[2]由图知物体有3段绳子承担，n=3，钢丝绳移动的距离
钢丝绳自由端的移动速度
（3）[3][4]此时该滑轮组做的总功
拉力F的功率
使用该滑轮组做的有用功
此时该滑轮组做的机械效率
3．(1) 不变 变大
(2)
【详解】（1）[1]根据浮筒所受浮力和水深关系的图像可知，水深从0.1m到0.4m的过程中，浮筒所受浮力不变，根据阿基米德原理可知，浮力等于排开液体所受的重力，故浮筒排开水的重力不变。
[2]根据可知，深度变深，水对箱底产生的压强变大。
（2）[1]水深为0.6m时，浮筒使进水阀门完全关闭，水对箱底产生的压强
[2]根据浮筒所受浮力和水深关系的图像可知，水深为0.6m时，浮筒所受的浮力为7.5N，浮筒排开水的体积
4．(1)汽化
(2)
(3) 84%
【详解】（1）水变成水蒸气属于汽化，由液态变为了气态。
（2）电热加湿器的功率
（3）[1]加热仓内水吸收的热量
[2]电热加湿器的加热效率
5． de 旋转开关转至de时，电路电阻最小，电功率最大 3.3×104J 0.1A 44W
【详解】（1）[1][2]由图乙可知，旋转开关转至bc时，R1、R2串联，此时电路电阻最大，根据公式可知，电功率最小，为低温挡；旋转开关转至cd时，只有R2接入电路，为中温挡；旋转开关转至de时，R2与R3并联，电路电阻最小，功率最大，为高温挡。
（2）[3]电热敷腰带在高温挡工作时的总电流为，通电消耗的电能为
（3）[4]旋转开关转至bc时，电热敷腰带的功率为，电路的总电流为
（4）[5]旋转开关转至cd时，只有R2工作，为中温挡，电热敷腰带的功率为
6． 10 缩小 倒立
【详解】[1]过凸透镜光心的光线经凸透镜折射后传播方向不改变，据此画出光线b经光心后的光线，如图所示：

[2]由图可知，光线c经凸透镜折射平行于主光轴，光线c与主光轴的交点即为焦点，光心O到这一点的距离为焦距，则该凸透镜的焦距为10cm。
[3]由图知，物距u=25cm，u>2f，根据凸透镜成像规律可知此时成倒立缩小的实像，即物体MN经凸透镜成的像相对于物是缩小的倒立的。
7． 3.0
缩小 水平向左
【详解】(1)[1]过水面作光源S的对称点S′，即S的像，连结P S′交水面于O点，则SO为入射光线，OP为反射光线，OQ为折射光线，如图所示：
(2) ①[2]由图可知，平行于主光轴的光线经凸透镜后过焦点，故凸透镜的焦距为 3.0cm 。
②[3]光线b经光心后的光线传播方向不改变，如图所示：
③[4]由图可知，凸透镜的焦距为3.0cm，则物体MN在2倍焦距以外，故成倒立缩小的实像。
④[5]要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左移动，如图所示：
8． B
【详解】（1）[1]从支点分别作F1、F2的垂线，用大括号分别扩出l1、l2即为动力臂和阻力臂，如下图
F2的力臂
（2）[2]通过移动支点O使该压力变小，因为物体的重力不变，根据
可知只要减小l2，增大l1即可，故O点应该向B端移动。
9． 1
【详解】(1)[1]由题图可知，要使尺保持水平静止，则支点O可能在力F的左侧，或物体M的右侧；当支点O在力F的左侧时，设支点距离力F的位置为L，由杠杆的平衡条件可得
代入数据，解得
即O在1dm刻度线处。
当支点O在物体M的右侧时，设支点距离力物体M的位置为，由杠杆的平衡条件可得
代入数据，解得
不符合题意，舍去。
(2)[2]由于O在1dm刻度线处，所以F的力臂如图所示：
10． 0.08 150；0.96 > 电压一定，在90s-100s阶段的电流小于30s-40s的电流
【详解】（1）[1]由上图可知R的温度为50时，对应的时间是40s，再根据下图可知在40s时，对应的电流为0.08A。
（2）[2]30s时电流为0.08A，电压为12V，故根据欧姆定律可得电阻为
电功率为
（3）[3] 30s~40s，R产生的热量为
90s~100s，R产生的热量为
[4]判断依据是电压相等，电流在90s~100s阶段比30s~40s阶段变小。
11．（1）2000W；（2）0.2V，20J；（3）
【详解】（1）由图1可知，t1时刻，U=10V，I=200A，则电动机M的电功率
P=UI=10V×200A=2000W
（2）①a导线与电动机串联，由串联电路中的电流处处相等可得，通过导线a的电流与电动机的电流相等，即Ia=200A，则导线a两端的电压
Ua=IRa=200A×0.001Ω=0.2V
②导线a产生的热量
Qa=(Ia)2Rat=(200A)2×0.001Ω×0.5s=20J
（3）则电磁继电器相当于开关，A与B接触时M通电，A与B断开时M断电，因此将电动机M与A、B触点串联接到蓄电池的正负极上，如图所示：
12． 0.04N 等于 低于 15℃ D C
【详解】（1）①②[1][2]已知图1中b悬浮，处于静止状态，竖直方向受到的重力和浮力是一对平衡力，大小相等，方向相反，即
受力示意图如图所示：
③[3]由阿基米德原理可知，b排开液体的体积为
（2）①[4]图2中b漂浮，处于静止状态，竖直方向受到的重力与浮力是一对平衡力，大小相等，即
则此时b所受浮力等于图1中b所受浮力。
②[5]图2中b漂浮，图1中b悬浮，则图2中b排开液体的体积比图1中小，由于浮力相同，由可知，图2中液体密度比图1中大，由于液体密度随温度升高而变小，图1中液体温度为19℃时，所以此时液体温度低于19℃。
③[6]由上述分析可知，图2中温度低于19℃，所以小球c标记的温度为15℃。
（3）[7]图3中小球a、b、c都沉底，其中温度最高的小球标有23℃，当此小球悬浮时，此时液体温度为23℃，由于此小球沉底，浮力与悬浮时相比要小，由可知，此时液体密度比悬浮时的小，由于液体密度随温度升高而变小，所以此时液体温度大于23℃，ABC不符合题意，D符合题意。
故选D。
（4）[8]当物体b漂浮时，此时浮力等于物体b重力，液体密度大于物体b密度，此时液体温度最低为15℃，当物体b悬浮时，此时浮力等于物体b重力，液体密度等于物体b密度，此时液体温度为19℃，当物体b沉底时，浮力小于物体b重力，液体密度小于物体b密度，此时液体温度最高，为23℃，所以浮力先不变后变小，故ABD不符合题意，C符合题意。
故选C。
13． 125W 50% =
【详解】（1）[1]货物沿斜面运动的速度
则F的功率
P1=F1v1=250N×0.5m/s=125W
[2]克服重物的重力做的有用功
W有=Gh=500N×0.5m=250J
推力做的总功
W总=F1s1=250N×2m=500J
斜面的机械效率
（2）[3]在B点撤去F，货物持续运动0.5s停在D点，此过程中货物受到竖直向下的500N的重力；竖直向上500N的支持力；水平方向上受到向左的摩擦力。由于货物在100N的水平向右的推力作用下匀速运动，则货物与货柜之间的摩擦力为100N，滑行时压力和接触面的粗糙程度不变，则所受摩擦力的大小不变，即向右滑行时受到水平向左100N的摩擦力。如图所示：
[4]从A点匀速运动到B点用时1s，则0~1s货物所受摩擦力和推力是一对平衡力，大小为
f=F=100N
在B点撤去F，货物持续运动0.5s停在D点，则货物在0.2s内处于滑行阶段，受到的摩擦力为滑动摩擦力，由于压力和接触面的粗糙程度不变，则所受摩擦力的大小不变，即0~1.2s货物所受摩擦力一直为100N，则绘制f-t图像如下：
（3）[5]过支点O作力F3的垂线段即为绳子的拉力F的力臂l，如图所示：
[6]图4和图5中，尾板都处于水平静止，动力臂为两次三角形斜边上的高线，由于绳长一定，图4和图5中两个三角形是全等三角形，由数学知识可知，两次的动力臂是相等的，由于阻力和阻力臂的大小不变，根据杠杆平衡条件可知，F4等于F3。
14． 不变 减小
【详解】（1）[1]小丽随自动扶梯一同匀速下降，处于平衡态，所以，小娟受竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力，过重心作竖直向下的重力和竖直向上的支持力，如下图
（2）[2][3]下降过程中，小红的质量不变，速度不变，所以，动能不变；高度降低，重力势能减小，故机械能减小。
15．(1) N极；(2)
【详解】(1) 由图可知，小磁针的N极转至左边，根据异名磁极相互吸引，则电磁铁的右端是S极，左端是N极，即甲端为N极。
(2) 电磁铁通电后，有磁性，铁块受电磁铁的吸引力，方向水平向右；因铁块处于平衡状态，所受摩擦力应与引力大小相等方向相反，故摩擦力的方向水平向左，如图所示：
16． 倒立放大的实像 不动
【详解】（1）[1]找到入射光线和反射光线的角平分线，即为法线，过O点做法线的垂线，即为平面镜，故如下图所示：
（2）[2]平行主光轴的光线必然过焦点，从a经过透镜后的光线过主光轴的一点，说明此点为焦点，故连接b光线与凸透镜的折射点和焦点，并标上向下的箭头即为b的折射光线，同理画出c的折射光线，故如下图所示：
[3][4]如图所示，焦距为10cm，此时物体在一倍焦距和两倍焦距之间，故成的是倒立的放大的实像；物体MN往透镜方向移动2cm，物体靠近，由于平行主光轴的光线必然过焦点，焦距不变，焦点的位置不变，故 a经过透镜后的光线过主光轴的点不动。
17． UVC 普通玻璃 石英玻璃
【详解】[1]由图甲可知，紫外线波长在200nm~280nm属于UVC波段，280nm~315nm属于UVB波段，315nm~400nm属于UVA波段，故波长为254nm的紫外线属于UVC波段。
[2][3]由题意知，UVC能通过石英玻璃，普通玻璃可有效阻碍UVC的传播。波长为254nm的紫外线从紫外线灯的密封透明灯管内透出，对柜内的物品进行杀菌消毒，则透明灯管的材料应选石英玻璃；柜门透明部分的材料应选普通玻璃防止对人体造成伤害。
