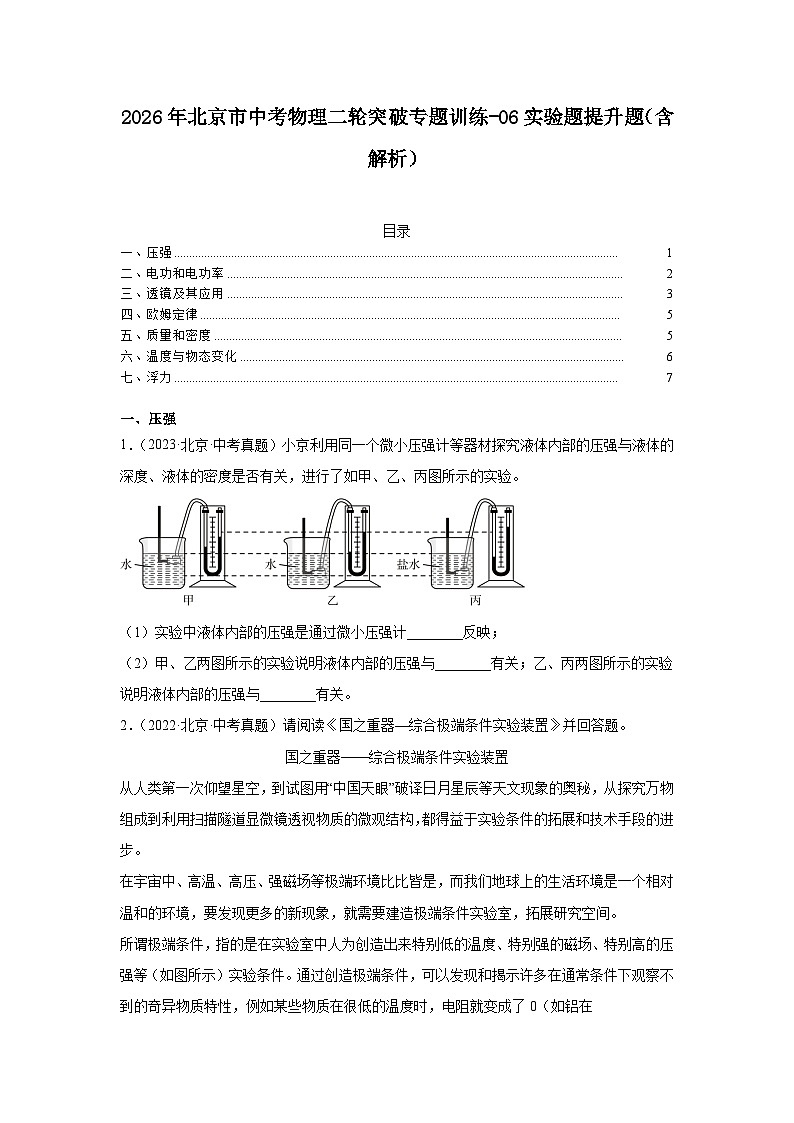

2026年北京市中考物理二轮突破专题训练-06实验题提升题（含解析）

这是一份2026年北京市中考物理二轮突破专题训练-06实验题提升题（含解析），共12页。
TOC \ "1-1" \h \u \l "_Tc4241" 一、压强 PAGEREF _Tc4241 \h 1
\l "_Tc32290" 二、电功和电功率 PAGEREF _Tc32290 \h 2
\l "_Tc7103" 三、透镜及其应用 PAGEREF _Tc7103 \h 3
\l "_Tc24488" 四、欧姆定律 PAGEREF _Tc24488 \h 5
\l "_Tc3743" 五、质量和密度 PAGEREF _Tc3743 \h 5
\l "_Tc24279" 六、温度与物态变化 PAGEREF _Tc24279 \h 6
\l "_Tc12109" 七、浮力 PAGEREF _Tc12109 \h 7
一、压强
1．（2023·北京·中考真题）小京利用同一个微小压强计等器材探究液体内部的压强与液体的深度、液体的密度是否有关，进行了如甲、乙、丙图所示的实验。

（1）实验中液体内部的压强是通过微小压强计________反映；
（2）甲、乙两图所示的实验说明液体内部的压强与________有关；乙、丙两图所示的实验说明液体内部的压强与________有关。

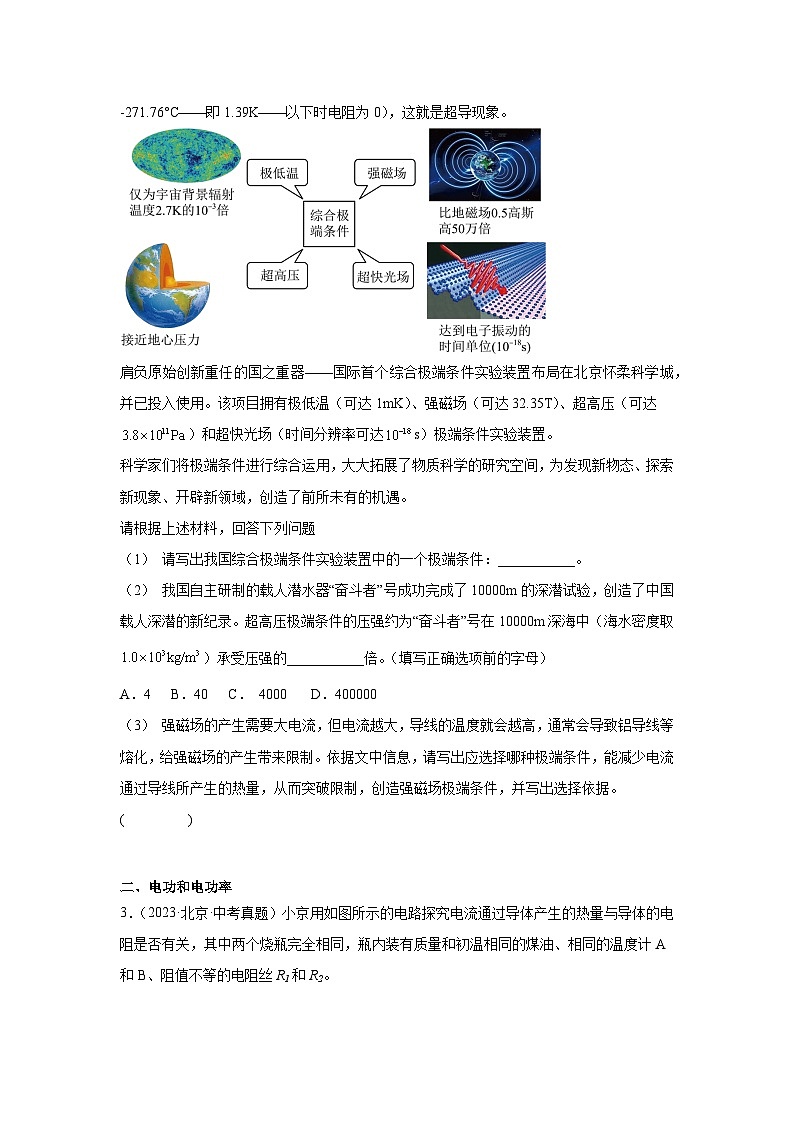

2．（2022·北京·中考真题）请阅读《国之重器—综合极端条件实验装置》并回答题。
国之重器——综合极端条件实验装置
从人类第一次仰望星空，到试图用“中国天眼”破译日月星辰等天文现象的奥秘，从探究万物组成到利用扫描隧道显微镜透视物质的微观结构，都得益于实验条件的拓展和技术手段的进步。
在宇宙中、高温、高压、强磁场等极端环境比比皆是，而我们地球上的生活环境是一个相对温和的环境，要发现更多的新现象，就需要建造极端条件实验室，拓展研究空间。
所谓极端条件，指的是在实验室中人为创造出来特别低的温度、特别强的磁场、特别高的压强等（如图所示）实验条件。通过创造极端条件，可以发现和揭示许多在通常条件下观察不到的奇异物质特性，例如某些物质在很低的温度时，电阻就变成了0（如铝在-271.76°C——即1.39K——以下时电阻为0），这就是超导现象。
肩负原始创新重任的国之重器——国际首个综合极端条件实验装置布局在北京怀柔科学城，并已投入使用。该项目拥有极低温（可达1mK）、强磁场（可达32.35T）、超高压（可达）和超快光场（时间分辨率可达s）极端条件实验装置。
科学家们将极端条件进行综合运用，大大拓展了物质科学的研究空间，为发现新物态、探索新现象、开辟新领域，创造了前所未有的机遇。
请根据上述材料，回答下列问题
（1） 请写出我国综合极端条件实验装置中的一个极端条件：___________。
（2） 我国自主研制的载人潜水器“奋斗者”号成功完成了10000m的深潜试验，创造了中国载人深潜的新纪录。超高压极端条件的压强约为“奋斗者”号在10000m深海中（海水密度取）承受压强的___________倍。（填写正确选项前的字母）
A．4 B．40 C． 4000 D．400000
（3） 强磁场的产生需要大电流，但电流越大，导线的温度就会越高，通常会导致铝导线等熔化，给强磁场的产生带来限制。依据文中信息，请写出应选择哪种极端条件，能减少电流通过导线所产生的热量，从而突破限制，创造强磁场极端条件，并写出选择依据。( )
二、电功和电功率

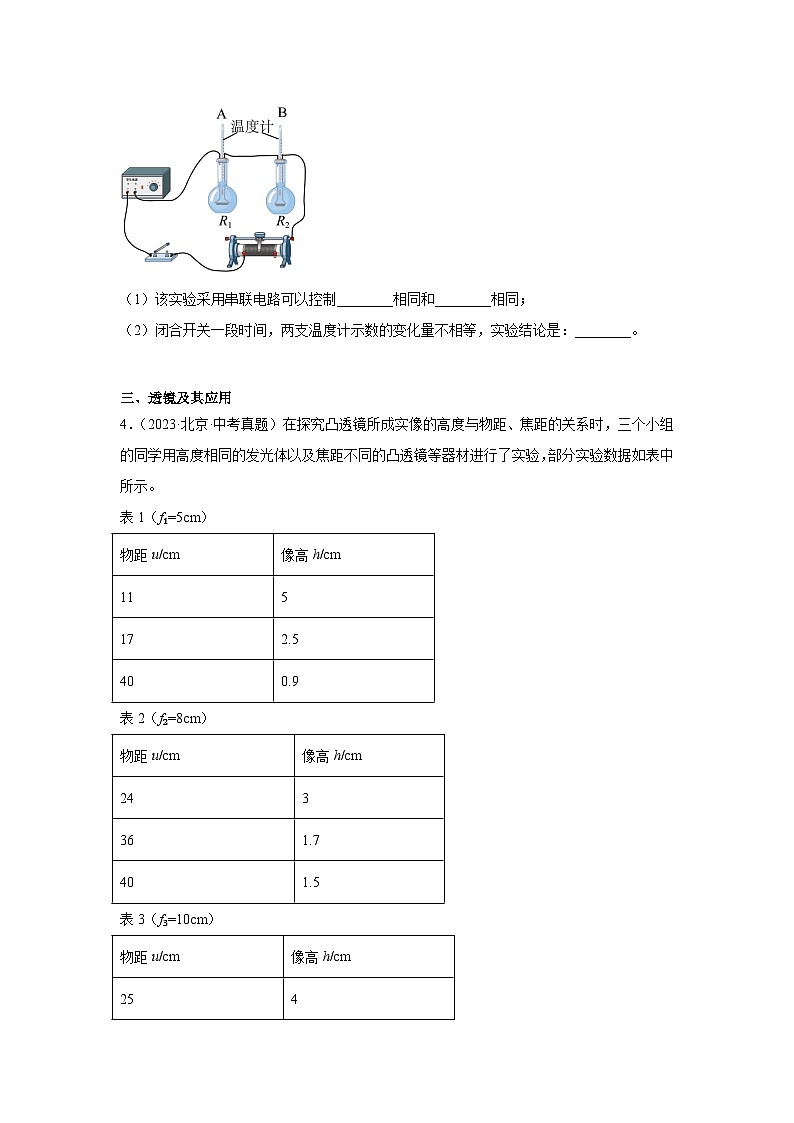

3．（2023·北京·中考真题）小京用如图所示的电路探究电流通过导体产生的热量与导体的电阻是否有关，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R1和R2。

（1）该实验采用串联电路可以控制________相同和________相同；
（2）闭合开关一段时间，两支温度计示数的变化量不相等，实验结论是：________。
三、透镜及其应用
4．（2023·北京·中考真题）在探究凸透镜所成实像的高度与物距、焦距的关系时，三个小组的同学用高度相同的发光体以及焦距不同的凸透镜等器材进行了实验，部分实验数据如表中所示。
表1（f₁=5cm）
表2（f₂=8cm）
表3（f₃=10cm）
（1）由表中数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度的变化情况是：________；物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变化情况是：________。
（2）讲台上有一发光体，同学们利用凸透镜和光屏观察发光体在各自光屏上所成的像，小京所用凸透镜离发光体较近，小强所用凸透镜离发光体较远，发现两人光屏上呈现的像的高度相等，则小京所用凸透镜的焦距________小强所用凸透镜的焦距。（选填“大于”“等于”或“小于”）
5．（2021·北京·中考真题）在“重阳节”到来之际，小航送给奶奶一个放大镜，奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图所示。此时奶奶看到的是一个___________、放大的虚像。为了模拟上述现象，小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实验。他先将蜡烛固定在光具座上50cm刻线处，如图所示，接下来他应将凸透镜放置在光具座上的A、B、C三点中的___________点处，然后再从透镜的___________（选填“左”或“右”）侧用眼睛观察蜡烛烛焰的像。该像___________（选填“能”或“不能”）用光屏承接到。
四、欧姆定律
6．（2023·北京·中考真题）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。已知灯泡亮度变亮时，灯丝电阻变大。请分析并判断R1与R2阻值的大小关系。（可画电路图辅助说明）

7．（2021·北京·中考真题）小圆想探究通过导体的电流与导体的电阻之间的关系，他利用干电池、电流表、电压表、多个阻值不同且已知的定值电阻、开关及导线，设计了如图所示的电路。实验中，他将定值电阻R接入电路中，读出相应的电流表的示数并观察电压表的示数，记录实验数据。将R换为不同阻值的另一个电阻后，小圆观察到电压表的示数增大了。小圆意识到自己的实验设计不能实现探究目的。
（1）请你写出小圆的实验设计不能实现探究目的的原因：___________；
（2）请你画出能够实现探究目的的电路图（可以添加适当的实验器材）___________；
（3）依据你设计的电路图，针对小圆不能实现探究目的的原因，写出操作的方法___________。
五、质量和密度
8．（2022·北京·中考真题）小京测量金属块的密度时，先将金属块放在调节好的天平上测量其质量，天平平衡后，右盘中所放砝码及游码在标尺上的位置如图甲所示，则金属块的质量为___________g。再将金属块用细线系好放进盛有40ml水的量筒中，量筒中的水面升高到如图乙所示的位置，则金属块的体积为___________。该金属块的密度为___________g/。
9．（2021·北京·中考真题）小敏用托盘天平和量筒测量金属块的密度。她在调节天平时，发现指针偏向分度盘中央刻度线的右侧，如图甲所示，为使天平横梁水平平衡，她应将平衡螺母向___________端移动。天平平衡后，用天平测出金属块的质量为27g。然后，小敏将金属块用细线系好放进盛有50mL水的量筒中，量筒中的水面升高到如图乙所示的位置，则金属块的体积为___________cm3该金属块的密度为___________g/cm3，根据下表中数据可判断组成该金属块的物质可能是___________。
六、温度与物态变化
10．（2022·北京·中考真题）小京为探究水沸腾前后温度随吸收热量变化的特点，进行了如下实验：用如图甲所示的装置给一定质量的水加热，当水温为90°C时，每隔一分钟记录一次水的温度，从计时开始，经5min水沸腾。水沸腾后持续加热一段时间，并记录水的温度。根据实验数据得到了水的温度随加热时间变化的关系图像，如图乙所示。

（1） 在此实验中，水吸收的热量是通过___________来反映的；
（2） 由图像可得出的实验结论：水在沸腾前，___________；水在沸腾过程中，___________。
11．（2021·北京·中考真题）在探究水沸腾过程中温度随加热时间变化的特点时，小宇应通过观察___________判断水是否沸腾。待水沸腾后，小宇测量并记录的实验数据如下表所示，请你根据表中的数据归纳出实验结论∶___________。
七、浮力
12．（2022·北京·中考真题）小京为了证明“浸没在水中的物体所受的浮力大小与水的深度有关”的观点是错误的，他利用符合实验要求的弹簧测力计、刻度尺、烧杯、水和金属块等器材进行实验。
（1） 以下是他的部分实验步骤，请帮他补充完整。
①将金属块悬挂在弹簧测力计下，测量金属块受到的重力G并记录；
②在烧杯中装入适量的水，___________，静止时记录弹簧测力计的示数F1，用刻度尺测量烧杯中水的深度h并记录；
③___________，静止时记录弹簧测力计的示数F2，用刻度尺测量烧杯中水的深度h并记录；
④用公式___________计算金属块所受浮力、并记录。
（2） 由水的深度变化时，___________（选填“=”或“≠”），就可以证明这种观点是错误的。
物距u/cm
像高h/cm
11
5
17
2.5
40
0.9
物距u/cm
像高h/cm
24
3
36
1.7
40
1.5
物距u/cm
像高h/cm
25
4
28
3.3
40
2
物质
密度（kg·m-3）
银
10.5×103
铜
8.9×103
铁
7.9×103
铝
2.7×103
加热时间/min
0
0.5
1
1.5
2
2.5
3
温度/℃
99
99
99
99
99
99
99
《2026年北京市中考物理二轮突破专题训练-06实验题提升题（含解析）》参考答案
1． U形管两侧液柱高度差 液体深度 液体密度
【详解】（1）[1]微小压强计工作原理是当“U”形管左侧压强大于右侧时，左侧液面下降，右侧液面上升，两液面高度差越大，压强也越大。
（2）[2]甲、乙两图比较，水浅的地方压强小，水深的地方压强大，说明液体内部的压强与深度有关；
[3]乙、丙两图比较，在同一深度，水的密度小，压强小，盐水密度大，压强大，说明液体内部的压强与液体密度有关。
2． 极低温 C 见详解
【详解】（1）[1]由题可知，该项目拥有极低温（可达1mK）、强磁场（可达32.35T）、超高压（可达）和超快光场（时间分辨率可达s）极端条件实验装置。
（2）[2]“奋斗者”号在10000m深海中（海水密度取）承受压强为
p=ρgh=1.0×103kg/m3×10N/kg×10000m=1.0×108Pa
即
故ABD不符合题意，C符合题意。
故选C。
（3）[3]选择极低温极端条件。因为，铝等物质在极低温极端条件下可以出现超导现象，此种情况下导线的电阻为0，根据，电流通过导线产生的热量为0。这样就可以减小电流通过导线产生的热量，从而突破限制。
3． 电流 通电时间 电流通过导体产生的热量与导体的电阻有关
【详解】（1）[1][2]该实验采用串联电路，两电阻丝的电流与通电时间相同。
（2）[3]闭合开关一段时间，两支温度计示数的变化量不相等，说明当电流与通电时间相同时，不同电阻的电阻丝产生的热量不同，可得电流通过导体产生的热量与导体的电阻有关。
4． 变小 变大 小于
【详解】（1）[1]表1中，凸透镜焦距不变f₁=5cm，物距11cm、17cm、40cm不断增大，像高5cm、2.5cm、0.9cm逐渐减小；同理表2中、表3中也可看出物体高度、凸透镜焦距一定时，物距变大，所成实像高度变小；
[2]观察三个表中的最后一项，凸透镜焦距变大5cm、8cm、10cm，物距不变都是40cm，像高变大0.9cm、1.5cm、2cm。
（2）[3]同一个物体，两个凸透镜所成像的高度相等，离物体近的透镜对光的折射能力强，焦距短，所以小京所用凸透镜的焦距小于小强所用凸透镜的焦距。
5． 正立 C 左 不能
【详解】[1]小航奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图所示。物体放在凸透镜一倍焦距之内，此时奶奶看到的是一个正立、放大的虚像。
[2][3]为了模拟上述现象，小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实验，他接下来他应将凸透镜放置在光具座上的C三点，让透镜到蜡烛的距离小于10cm，即物体放在一倍焦距之内；然后再和看放大镜一样，从透镜的左侧用眼睛观察蜡烛烛焰的像。
[4]由于放大镜成的是虚像，不能成在屏上，该像不能用光屏承接到。
6．
【详解】R1、R2分别接入电路中，等效电路如图甲、乙所示：

电源电压U不变，电流I1
