      热点突破

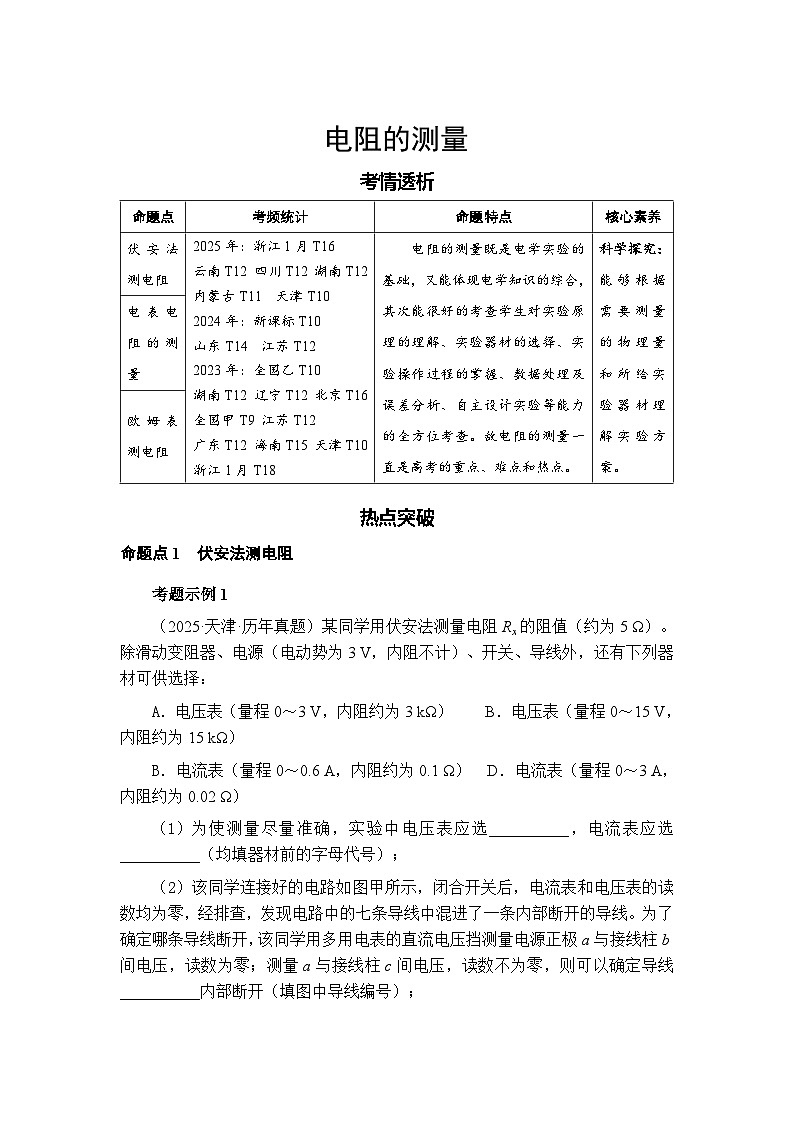

      命题点1 伏安法测电阻
      考题示例1
      (2025·天津·历年真题)某同学用伏安法测量电阻Rx的阻值(约为5 Ω)。除滑动变阻器、电源(电动势为3 V,内阻不计)、开关、导线外,还有下列器材可供选择:
      电压表(量程0~3 V,内阻约为3 kΩ) B.电压表(量程0~15 V,内阻约为15 kΩ)
      电流表(量程0~0.6 A,内阻约为0.1 Ω) D.电流表(量程0~3 A,内阻约为0.02 Ω)
      为使测量尽量准确,实验中电压表应选__________,电流表应选__________(均填器材前的字母代号);

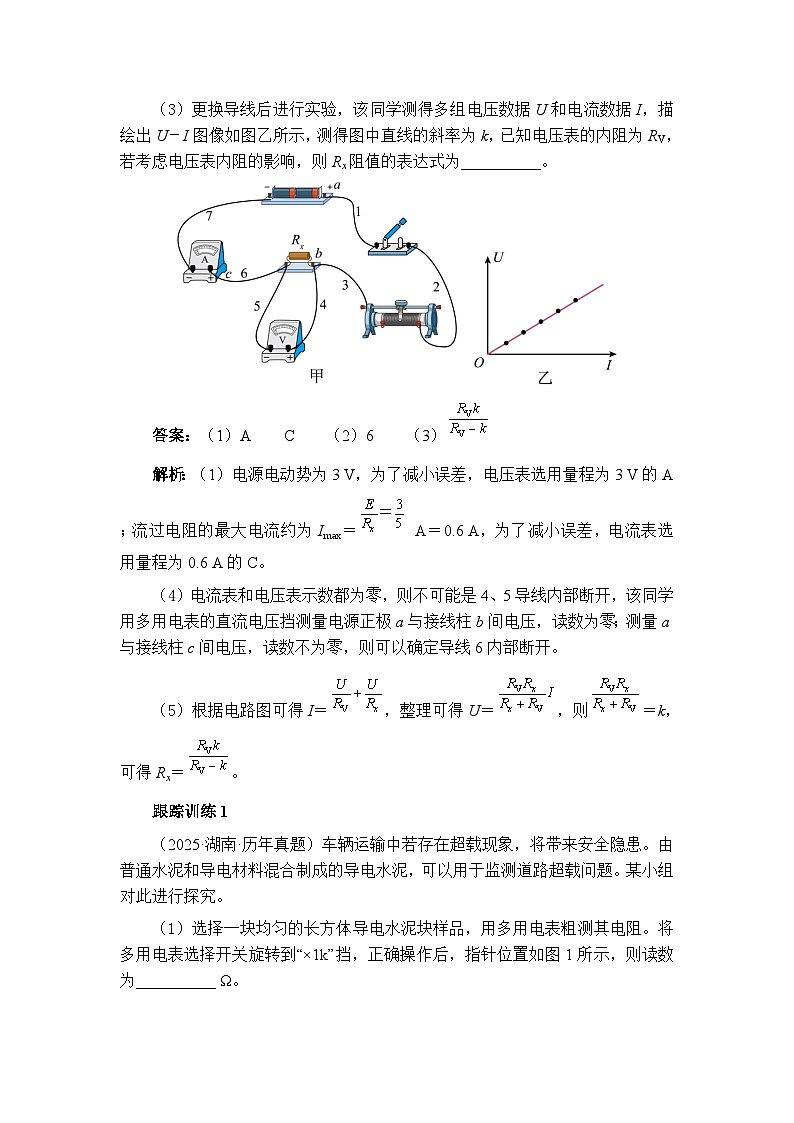

      该同学连接好的电路如图甲所示,闭合开关后,电流表和电压表的读数均为零,经排查,发现电路中的七条导线中混进了一条内部断开的导线。为了确定哪条导线断开,该同学用多用电表的直流电压挡测量电源正极a与接线柱b间电压,读数为零;测量a与接线柱c间电压,读数不为零,则可以确定导线__________内部断开(填图中导线编号);
      更换导线后进行实验,该同学测得多组电压数据U和电流数据I,描绘出U-I图像如图乙所示,测得图中直线的斜率为k,已知电压表的内阻为RV,若考虑电压表内阻的影响,则Rx阻值的表达式为__________。

      答案:(1)A C (2)6 (3)
      解析:(1)电源电动势为3 V,为了减小误差,电压表选用量程为3 V的A;流过电阻的最大电流约为Imax= A=0.6 A,为了减小误差,电流表选用量程为0.6 A的C。
      电流表和电压表示数都为零,则不可能是4、5导线内部断开,该同学用多用电表的直流电压挡测量电源正极a与接线柱b间电压,读数为零;测量a与接线柱c间电压,读数不为零,则可以确定导线6内部断开。
      根据电路图可得I=,整理可得U=,则=k,可得Rx=。
      跟踪训练1
      (2025·湖南·历年真题)车辆运输中若存在超载现象,将带来安全隐患。由普通水泥和导电材料混合制成的导电水泥,可以用于监测道路超载问题。某小组对此进行探究。

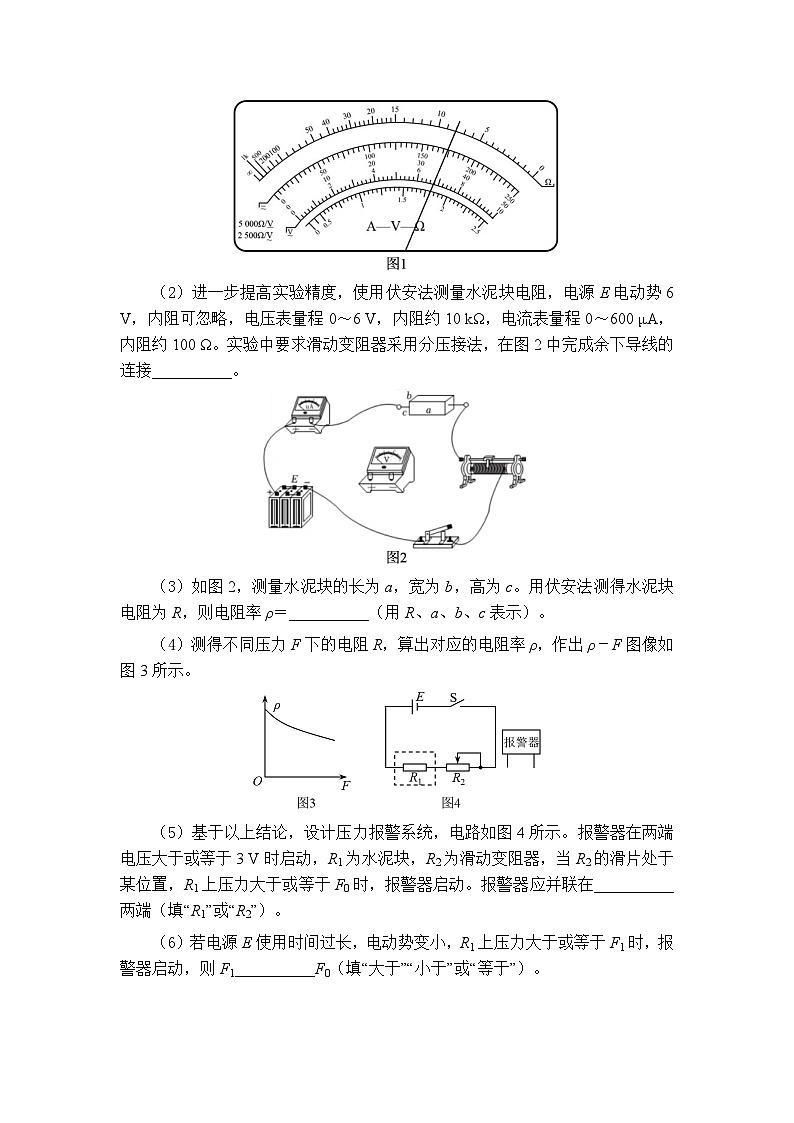

      选择一块均匀的长方体导电水泥块样品,用多用电表粗测其电阻。将多用电表选择开关旋转到“×1k”挡,正确操作后,指针位置如图1所示,则读数为__________ Ω。
      进一步提高实验精度,使用伏安法测量水泥块电阻,电源E电动势6 V,内阻可忽略,电压表量程0~6 V,内阻约10 kΩ,电流表量程0~600 μA,内阻约100 Ω。实验中要求滑动变阻器采用分压接法,在图2中完成余下导线的连接__________。
      如图2,测量水泥块的长为a,宽为b,高为c。用伏安法测得水泥块电阻为R,则电阻率ρ=__________(用R、a、b、c表示)。
      测得不同压力F下的电阻R,算出对应的电阻率ρ,作出ρ-F图像如图3所示。
      基于以上结论,设计压力报警系统,电路如图4所示。报警器在两端电压大于或等于3 V时启动,R1为水泥块,R2为滑动变阻器,当R2的滑片处于某位置,R1上压力大于或等于F0时,报警器启动。报警器应并联在__________两端(填“R1”或“R2”)。
      若电源E使用时间过长,电动势变小,R1上压力大于或等于F1时,报警器启动,则F1__________F0(填“大于”“小于”或“等于”)。
      答案:(1)8000 (2)见解析图 (3) (5)R2 (6)大于
      解析:(1)多用电表选择开关旋转到“×1k”挡,故根据图1可知读数为8000 Ω;
      长方体导电水泥块样品的电阻Rx>,故采用电流表内接法;实验中要求滑动变阻器采用分压接法,故连接实物图如图
      根据电阻定律R=,可知ρ==
      根据图3可知压力越大电阻率越小,即电阻越小;回路中电流增加,R2电压增加,R1电压减小,而报警器在两端电压大于或等于3 V时启动,故应将报警器并联在R2两端;
      电源电动势E减小,要使报警器启动,即R2两端电压要仍为3 V,
      根据串联分压有U2==
      可知E减小需要R1更小,又因为F越大R1越小,可知F1需要大于F0。
      反思提升
      电流表内、外接的选择
      两种接法的比较
      两种接法的选择
      阻值比较法:先将待测电阻的估计值与电压表、电流表内阻进行比较,若Rx较小,宜采用电流表外接法;若Rx较大,宜采用电流表内接法。简单概括为“大内偏大,小外偏小”。
      临界值计算法
      Rx<时,用电流表外接法;Rx>时,用电流表内接法。
      实验试探法:按如图所示接好电路,
      让电压表一根接线柱P先后与a、b处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表内接法。
      滑动变阻器分压式与限流式接法的选择
      必须采用分压式接法的三种情况:①要求电压从零开始变化;②滑动变阻器阻值太小,不能起到限流的作用;③限流式接法不能获取有区分度的多组数据。
      “以小控大用分压,相差无几用限流”
      当采用分压式接法时,一般应选用最大阻值较小、而额定电流较大的滑动变阻器。
      当采用限流式接法时,一般应选用最大阻值比待测电阻稍大或差不多的滑动变阻器。
      命题点2 电表电阻的测量
      考题示例2
      (2024·新课标·历年真题)学生实验小组要测量量程为3 V的电压表V的内阻RV。可选用的器材有:多用电表,电源E(电动势5 V),电压表V1(量程5 V,内阻约3 kΩ),定值电阻R0(阻值为800 Ω),滑动变阻器R1(最大阻值50 Ω),滑动变阻器R2(最大阻值5 kΩ),开关S,导线若干。
      完成下列填空:
      利用多用电表粗测待测电压表的内阻。首先应__________(把下列实验步骤前的字母按正确操作顺序排列);
      将红、黑表笔短接
      调节欧姆调零旋钮,使指针指向零欧姆
      将多用电表选择开关置于欧姆挡“×10”位置
      再将多用电表的红、黑表笔分别与待测电压表的__________(填“正极、负极”或“负极、正极”)相连,欧姆表的指针位置如图(a)中虚线Ⅰ所示。为了减少测量误差,应将选择开关旋转到欧姆挡__________(填“×1”“×100”或“×1k”)位置,重新调节后,测量得到指针位置如图(a)中实线Ⅱ所示,则组测得到的该电压表内阻为__________ kΩ(结果保留1位小数);
      为了提高测量精度,他们设计了如图(b)所示的电路,其中滑动变阻器应选__________(填“R1”或“R2”),闭合开关S前,滑动变阻器的滑片应置于__________(填“a”或“b”)端;
      闭合开关S,滑动变阻器滑片滑到某一位置时,电压表V1、待测电压表的示数分别为U1、U,则待测电压表内阻RV=__________(用U1、U和R0表示);
      测量得到U1=4.20 V,U=2.78 V,则待测电压表内阻RV=______________ kΩ(结果保留3位有效数字)。
      答案:CAB 负极、正极 ×100 1.6 R1 a 1.57
      解析:(1)利用多用电表粗测待测电压表的内阻。首先应选择欧姆挡即C选项:将多用电表选择开关置于欧姆挡“×10”位置;接着将红、黑表笔短接即A选项;然后进行欧姆调零即B选项:调节欧姆调零旋钮,使指针指向零欧姆。
      故首先的操作顺序为CAB。
      根据多用电表使用时电流“红进黑出”的规则可知:测量电阻时电源在多用电表表内,故将多用电表的红、黑表笔分别与待测电压表的“负极、正极”相连。
      读数时欧姆表的指针位置如图(a)中虚线Ⅰ所示,偏转角度较小即倍率选择过小,为了减少测量误差,应将选择开关旋转到欧姆挡倍率较大处,而根据表中数据可知选择“×1k”倍率又过大,故应选择欧姆挡“×100”的位置;
      测量得到指针位置如图(a)中实线Ⅱ所示,则所测得的电压表内阻为R=16.0×100 Ω=1.6 kΩ。
      图(b)所示的电路,滑动变阻器采用的是分压式连接,为了方便调节,应选最大阻值较小的滑动变阻器即R1;
      为保护电路以及测量电路部分电压从零开始可知,闭合开关S前,滑动变阻器的滑片应置于a端。
      通过待测电压表的电流与定值电阻的电流相同,为I=
      根据欧姆定律得待测电压表的阻值为RV==。
      测量得到U1=4.20 V,U=2.78 V,代入待测电压表的阻值表达式RV=,可得待测电压表内阻RV= Ω≈1566 Ω≈1.57 kΩ。
      跟踪训练2
      (2023·安徽·模拟题)某同学想利用“半偏法”测量量程为20 V的电压表内阻(内阻约几千欧),设计了如图甲所示的电路图,可供选择的器材有:电阻箱(最大阻值为9999.9 Ω),滑动变阻器R1(最大阻值20 Ω),滑动变阻器R2(最大阻值2 kΩ),直流电源E1(电动势为3V),直流电源E2(电动势为6 V),开关2个,导线若干,实验步骤如下:
      完善图甲电路图并连接线路;
      闭合开关S1、S2,调节滑动变阻器滑片,使电压表满偏;
      ______,断开开关S2,调节电阻箱使电压表示数为1.0 V,记录电阻箱的阻值。
      完善图甲电路图,并用笔画线代替导线,将图乙实物图连接成实验电路______;
      为了减小实验误差,实验中电源应选______(选填“E1”或“E2”),滑动变阻器应选______(选填“R1”或“R2”);
      完善步骤c中横线处的操作应为______,闭合开关S1、S2前,滑动变阻器的滑片应移到图甲中最______(填“左”或“右”)端;
      在步骤c中,记录的电阻箱阻值为1999.0 Ω,则电压表的内阻为______欧,用半偏法测量的电压表的内阻值与其真实值相比,真实值______(填“小于”或“等于”或“大于”)测量值。
      答案:(1)如图所示

      E2;R1 (3)保持滑动变阻器滑片位置不变;左 (4)1999;小于
      解析:(1)由滑动变阻器应选最大阻值较小的即为R1,则滑动变阻器用分压式,完善电路图如图所示:
      实物连线如图所示:
      利用“半偏法”测电压表内阻实验中,近似认为调节电阻箱时滑动变阻器上的分压不变,为了减小实验误差,电源电动势应选大的即为E2,滑动变阻器应选最大阻值较小的即为R1。
      利用“半偏法”测电压表内阻实验中,闭合开关S1、S2,先使电压表满偏,步骤c中保持滑动变阻器滑片位置不变,断开开关S2,使电压表半偏。闭合开关S1、S2前,滑动变阻器的滑片应该移到图甲中最左端,其目的是保护电表,且使电压表的示数从零开始调节。
      在步骤c中,记录的电阻箱的阻值为1999.0 Ω,根据串联电路的分压特点得RV=1999.0 Ω。根据设计电路可知,实际上在调节电阻箱时滑动变阻器上的分压要变大,大于2 V,故电阻箱分得的电压大于1 V,电阻箱的阻值大于电压表的真实值。
      反思提升
      半偏法测电流表内阻
      实验电路图,如图所示。
      实验步骤
      按如图所示的电路图连接实验电路;
      断开S2,闭合S1,调节R1,使电流表读数等于其量程Im;
      保持R1不变,闭合S2,调节R2,使电流表读数等于,然后读出R2的值,则RA=R2。
      实验条件:R1≫RA。
      测量结果:RA测=R2<RA真。
      误差分析:当闭合S2时,总电阻减小,总电流增大,大于原电流表的满偏电流,而此时电流表半偏,所以流经R2的电流比电流表所在支路的电流大,R2的电阻比电流表的电阻小,而我们把R2的读数当成电流表的内阻,故测得的电流表的内阻偏小。
      半偏法测电压表内阻
      实验电路图,如图所示。
      实验步骤
      按如图所示的电路图连接实验电路;
      将R2的值调为零,闭合S,调节R1的滑片,使电压表读数等于其量程Um;
      保持R1的滑片不动,调节R2,使电压表读数等于,然后读出R2的值,则RV=R2。
      实验条件:R1≪RV。
      测量结果:RV测=R2>RV真。
      误差分析:当R2的值由零逐渐增大时,R2与电压表两端的电压也将逐渐增大,因此电压表读数等于时,R2两端的电压将大于,使R2>RV真,从而造成RV的测量值偏大。显然电压表半偏法适用于测量内阻较大的电压表的电阻。
      命题点3 欧姆表测电阻
      考题示例3
      (2022·湖南·历年真题)小梦同学自制了一个两挡位(“×1”“×10”)的欧姆表,其内部结构如图所示,R0为调零电阻(最大阻值为R0m),Rs、Rm、Rn为定值电阻(Rs+R0m<Rm<Rn),电流计G的内阻为RG(Rs≪RG)。用此欧姆表测量一待测电阻的阻值,回答下列问题:
      短接①②,将单刀双掷开关S与m接通,电流计G示数为Im;保持电阻R0滑片位置不变,将单刀双掷开关S与n接通,电流计G示数变为In,则Im______In(填“大于”或“小于”);
      将单刀双掷开关S与n接通,此时欧姆表的挡位为______(填“×1”或“×10”);
      若从“×1”挡位换成“×10”挡位,调整欧姆零点(欧姆零点在电流计G满偏刻度处)时,调零电阻R0的滑片应该______调节(填“向上”或“向下”);
      在“×10”挡位调整欧姆零点后,在①②间接入阻值为100Ω的定值电阻R1,稳定后电流计G的指针偏转到满偏刻度的;取走R1,在①②间接入待测电阻Rx,稳定后电流计G的指针偏转到满偏刻度的,则Rx=______Ω。
      答案:(1)大于 (2)×10 (3)向上 (4)400
      解析:(1)保持电阻R0滑片位置不变,即Rs、R0和电流计G部分电路的电阻不变;因Rm<Rn,所以开关拨向m时电路的总电阻小于开关拨向n时电路的总电阻,根据I=,结合串并联电路规律可知Im大于In。
      当测量的电阻值等于欧姆表的内阻时,电流为满偏电流的一半,指针指在刻度盘正中间,所以叫中值电阻;当开关拨向n时,欧姆表内阻较大,即中值电阻较大,能够接入待测电阻的阻值也更大,所以开关S拨向n时对应欧姆表的挡位倍率较大,即“×10”挡。
      从“×1”挡位换成“×10”挡位,即开关S从m拨向n,全电路电阻增大,由I=可知干路电流减小,短接①②时,为了使电流表满偏,则需要增大通过电流计G所在支路的电流,所以需要将R0的滑片向上调节。
      在“×10”挡位,电路图结构简化如下,设R下=Rs+R0下,
      第一次,当①②短接,全电路的总电阻为R=r+Rn+,通过干路的电流为I=,电流表满偏,根据并联电路中电流之比等于电阻反比可知=;
      第二次,①②之间接入R1=100Ω,全电路总电阻为R+R1,通过干路的电流为I1=,电流表偏转了量程的,
      则=,结合第一次和第二次解得R=2R1=200 Ω;
      第三次,①②之间接入Rx,全电路总电阻为R+Rx,通过干路的电流为Ix=,电流表偏转了量程的,
      则=,结合第二次和第三次,解得Rx=R+2R1=400 Ω。
      跟踪训练3
      (2024·湖南·历年真题)某实验小组欲制作一个三挡位(“×1”、“×10”、“×100”)的欧姆表,使用的实验器材如下:
      电流表Ⓖ(满偏电流Ig=1 mA,内阻Rg=198 Ω);
      定值电阻R0=1 Ω;
      定值电阻R1=21 Ω;
      定值电阻R2=1 Ω;
      滑动变阻器R3(最大阻值为1500 Ω);
      一节干电池(电动势为1.5 V);
      单刀双掷开关S;
      红、黑表笔及导线若干。
      其内部结构如图所示。回答下列问题:
      图中A接__________(填“红”或“黑”)表笔。
      当单刀双掷开关S与1接通时,欧表的挡位为__________;当单刀双掷开关S断开时,欧姆表的挡位为__________;当单刀双掷开关S与2接通时,欧姆表的挡位为__________。(均填“×1”“×10”或“×100”)。
      现用该欧姆表测量一未知电阻Rx,先将滑动变阻器R3的滑片移动到顶端,单刀双掷开关S与1接通并欧姆调零后,将电阻Rx接在A、B之间,发现电流表指针几乎不动;断开电路并将单刀双掷开关S__________(填“断开”或“与2接通”),再次将滑动变阻器R3的滑片移动到顶端后欧姆调零,将电阻Rx接在A、B之间,稳定后电流表Ⓖ的指针对准刻度盘上的0.4 mA处,则未知电阻Rx=__________ Ω。
      答案:红 ×10 ×100 ×1 断开 2250
      解析:(1)根据电源的正极接黑表笔可知,题图中A接红表笔。
      当单刀双掷开关S与1接通时,欧姆表的挡位为×10;当单刀双掷开关S断开时,欧姆表的挡位为×100;当单刀双掷开关S与2接通时,欧姆表的挡位为×1。
      当单刀双掷开关S与1接通时,欧姆表的挡位为×10,电流表指针几乎不动,说明电阻Rx的阻值较大,需要换用×100挡位,即断开单刀双掷开关S,稳定后电流表G的指针对准刻度盘上的0.4 mA处,则有1500 Ω+Rx=,解得Rx=2250 Ω。
      反思提升
      多用电表的使用及读数
      区分机械调零和欧姆调零(每换一挡必须重新欧姆调零)。
      使用欧姆表测电阻时,尽量使指针偏转角在~满偏之间。若指针偏转角度过大,应换小倍率;反之,换用大倍率。
      测电阻时要将电阻与其他元件断开,测电阻时不要用手接触多用电表的表笔。
      电池用旧后,电动势会减小,内阻会变大,要及时更换电池。
      多用电表的读数
      欧姆表读数:示数×倍率=电阻值
      电流表、电压表读数:刻度线的选取一般是量程的整十、整百或十分之一、百分之一。
      命题点
      考频统计
      命题特点
      核心素养
      伏安法测电阻
      2025年:浙江1月T16
      云南T12 四川T12 湖南T12
      内蒙古T11 天津T10
      2024年:新课标T10
      山东T14 江苏T12
      2023年:全国乙T10
      湖南T12 辽宁T12 北京T16
      全国甲T9 江苏T12
      广东T12 海南T15 天津T10
      浙江1月T18
      电阻的测量既是电学实验的基础,又能体现电学知识的综合,其次能很好的考查学生对实验原理的理解、实验器材的选择、实验操作过程的掌握、数据处理及误差分析、自主设计实验等能力的全方位考查。故电阻的测量一直是高考的重点、难点和热点。
      科学探究:
      能够根据需要测量的物理量和所给实验器材理解实验方案。
      电表电阻的测量
      欧姆表测电阻
      内接法
      外接法
      电路图
      误差原因
      电流表分压U测=Ux+UA
      电压表分流I测=Ix+IV
      电阻测量值
      R测==Rx+RA>Rx
      测量值大于真实值
      R测==<Rx
      测量值小于真实值
