专题16 欧姆定律（复习课件）（全国通用）2026年中考物理一轮复习讲练测

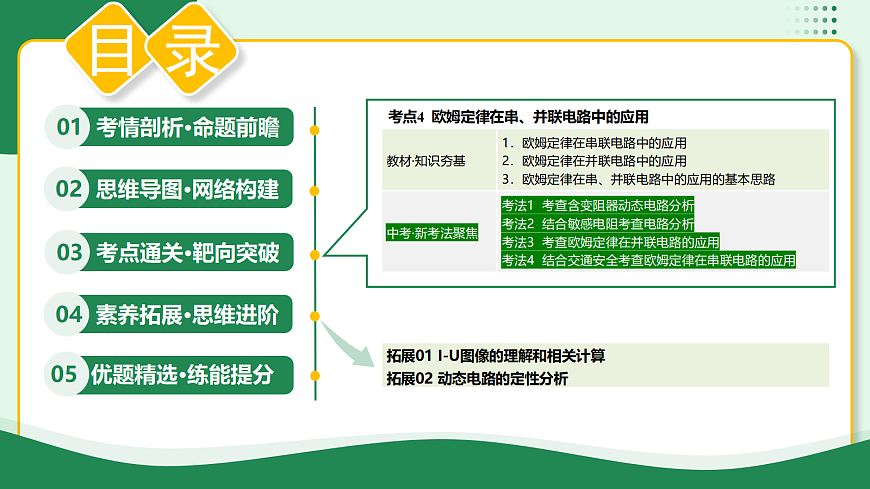

这是一份专题16 欧姆定律（复习课件）（全国通用）2026年中考物理一轮复习讲练测，共75页。PPT课件主要包含了一轮·讲练测，考情剖析·命题前瞻，思维导图·网络构建，考点通关·靶向突破，素养拓展·思维进阶，优题精选·练能提分等内容，欢迎下载使用。

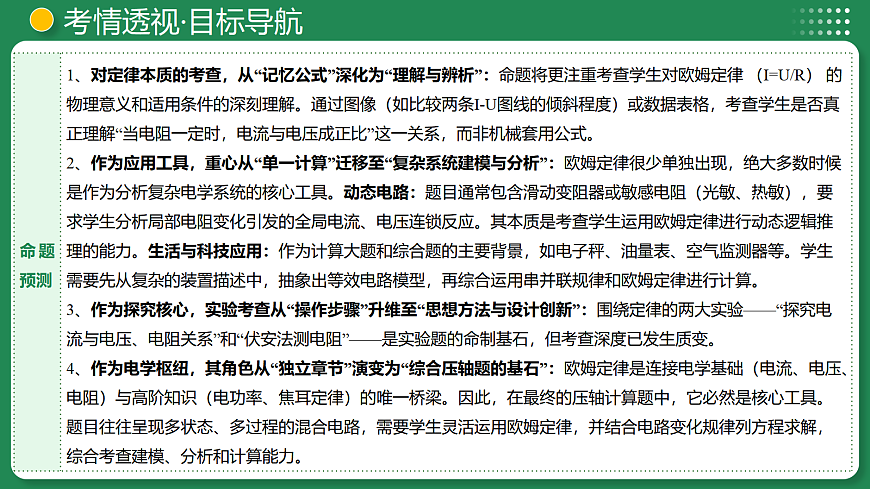

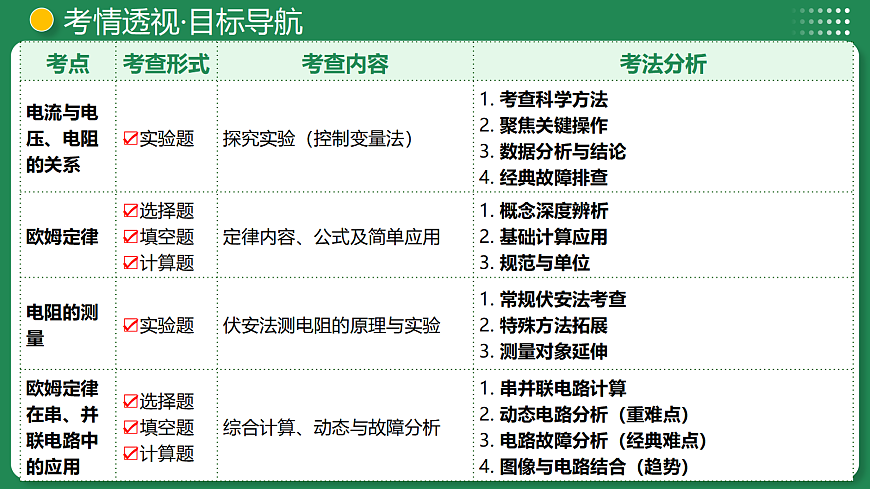

考点1 电流与电压、电阻的关系
考点4 欧姆定律在串、并联电路中的应用
考点01 电流与电压、电阻的关系
1．探究电流与电压的关系
【实验思路】可以用定值电阻进行实验。要研究通过定值电阻的电流I怎样随着它两端的电压U的变化而变化，需要确定改变定值电阻两端电压的方法。利用实验电源可以方便地改变电压。也可以用干电池作为电源，通过增减串联电池的节数来改变电压，或通过把滑动变阻器与定值电阻串联来改变定值电阻两端的电压。思考一下这些方法各有什么优劣。【电路图】控制变量法：探究电流与电压的关系时，控制电阻不变，多次移动滑动变阻器滑片改变电阻两端电压。
【实验器材】电压表、电流表、滑动变阻器、10Ω的定值电阻、电源、开关、导线若干【实验过程】（1）按照电路图连接实物电路。（2）闭合开关前检查电路中各元件的连接是否正确，并将滑片移到阻值最大处。（3）电路连接无误后闭合开关，移动滑动变阻器的滑片，改变定值电阻量断的电压，并从电流表上读出相应的电流值，并记录在表中。（4）在坐标系中，根据各电流值与对应的电压值描点，并用平滑曲线连接各点，画出I-U关系图像，如图所示。
2．探究电流与电阻的关系
【实验思路】要探究电压一定时电流与电阻的关系，需要知道导体的电阻和通过导体的电流。可以将不同阻值的定值电阻分别接入电路中，以改变电阻，测量通过每个定值电阻的电流，找出电流与电阻的关系。实验时还需要考虑保持定值电阻两端电压不变的方法。【电路图】控制变量法：探究电流与电阻的关系时，更换不同的电阻，并控制电阻两端的电压不变。【实验器材】电压表、电流表、滑动变阻器、10Ω的定值电阻、电源、开关、导线若干
【实验过程】（1）按实验电路图连接实物电路；（2）闭合开关前，检查电路中各元件的连接是否正确，并将滑片移到阻值最大处；（3）确定电路连接无误后，闭合开关，调节滑动变阻器的滑片，使电压表示数为3V，再读出电流表的示数并填入表中；（4）断开开关，将阻值为5Ω的定值电阻更换为10Ω、15Ω的定值电阻，调节滑动变阻器的滑片，使电压表示数保持在3V不变，分别读出对应电流表的读数并填入表中；（5）在坐标系中，根据各电流值和对应的电阻值描点，并用平滑的曲线连接各点，画出I-R关系图像，如图所示。
【分析论证】分析数据和I-R关系图像可以看出：电压一定时，电阻变为原来的n倍，电流就变为原来的1/n，电流与电阻的乘积为一定值。【实验结论】在电压一定的情况下，通过导体的电流与导体的电阻成反比，即U不变时，I1R1=I2R2。【交流与反思】（1）画电路图、连接实物图、找出电路错误之处或改接电路。（2）电路问题：①连接问题：电压表、电流表的调零、量程选择和接法；滑动变阻器要“一上一下”连入电路。②操作问题：连接电路前开关断开，闭合开关前滑动变阻器的滑片移到阻值最大处。③故障问题：电路中用电器断路或短路、开关接触不良。（3）滑动变阻器的作用：控制电阻两端的电压保持不变和保护电路。（4）电流表、电压表、滑动变阻器的选取：①安全：电表不能超过量程，滑动变阻器不能超过限定电流。②方便：电表量程不能过大，滑动变阻器最大阻值要能够满足调节电压的要求，且不能过大导致使用不便。
1.在归纳结论时，不能漏掉前提条件。如不能漏掉“电阻一定”、“电压一定”。2.明确电流与电压存在的因果关系，电压是导体中产生电流的原因，而不是导体中有了电流才在导体两端产生电压，所以不能说电阻一定时，电压与电流成正比。3.电阻是导体本身的性质，跟电压和电流都没关系。因此不能说成“电压一定时，导体的电阻与导体中的电流成反比”。
1.在两个实验中，调节滑动变阻器的作用不太相同。探究电流与电压关系的实验中，调节滑动变阻器的作用：改变定值电阻两端的电压；探究电流与电阻关系的实验中，调节滑动变阻器的作用：控制电阻两端的电压不变。2.与改变电池数量的方法相比，使用滑动变阻器的优点：既可以保护电路，又可以连续改变定值电阻两端的电压且不需要重新连接电路。
（2025·深圳）小虞同学利用如图所示装置探究“电流与电压的关系”。（1）在如图所示的虚线框内，小虞同学应填入_________（填一种用电器）。（2）在开关闭合前，俊俊同学指出应将滑动变阻器的滑片P移到最_____（填“左”或“右”）端。（3）在闭合开关后，志诚同学发现电流表指针无偏转，电压表指针有较大偏转，若电路中只有一处故障，则可能是___________。（4）由上面表格数据可知，电压与电流的比值_______，小虞由此得出结论，“在电阻一定时，通过导体的电流与导体两端的电压成正比”。（5）分析如图坐标图，小虞同学发现导致甲组数据与乙和丙不同的原因是________________。
考法1 考查电流与电压的关系
（2025·山西）如图是探究电流与电阻关系的实验装置，电源电压为3V，实验用到定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。（1）请你用笔画线代替导线，把图中实物电路连接完整（导线不得交叉）。（2）连接电路时，开关应______。连接好电路，实验前，应将滑动变阻器的滑片移至______（选填“A”或“B”）端。实验中，滑动变阻器除保护电路外，还有____________________________的作用。（3）闭合开关，发现电流表有示数，电压表无示数，其原因可能是___________。（4）排除故障后，通过实验获得数据如上表，分析数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成___________。第5次实验时，滑动变阻器接入电路的电阻应为___________Ω。
考法2 考查电流与电阻的关系
1．利用欧姆定律进行计算
（2025·四川凉山）在如图甲所示电路中，电源电压恒定，定值电阻R1的阻值为20Ω。闭合开关S，两电流表的指针均指在如图乙所示的位置。则电源电压为 V，定值电阻R2的阻值为 Ω。
考法1 考查欧姆定律的应用
考查学生对并联电路的理解和分析能力，具体包括：电路识别能力、电表读数能力、并联电路规律的应用、欧姆定律的应用、综合分析能力。
本题的解答应遵循“先识别电路，再读数分析，后计算求解”的顺序。准确判断电流表的量程和读数、熟练掌握并联电路的特点和欧姆定律。
据图可知，电路是两电阻并联，电流表A1测R2支路电流，电流表A2测干路电流，闭合开关S，两电流表的指针均指在如图乙所示的位置，说明电流表A1选用小量程，分度值是0.02A，读数为0.2A；电流表A2选择的是大量程，分度值是0.1A，读数为1A
考法2 结合图像考查欧姆定律
（2025·四川乐山）如图所示为R1、R2两电阻的U-I图像，则R1、R2的电阻之比为（　　）A．3:2B．2:3C．3:1D．1:3
考查学生对 U-I 图像的理解和应用能力，具体包括：图像信息读取能力、电阻概念与欧姆定律的应用。
明确图像物理意义、选取计算点、分别计算电阻、求比值。
由图可知，R1的阻值为30Ω，R2的电阻为10Ω
考法3 结合实践活动、光敏电阻考查欧姆定律的计算
（2025·江苏盐城）图甲为科技小组设计的模拟电路，用手测量仰卧起坐次数。电源电压恒定不变，R1为定值电阻，R2为光敏电阻，其阻值随光照强度的减小而增大。当射向R2的红外线被遮挡时，R2两端的电压达到设定值，触发计数系统计数。测试过程中，R2两端电压与时间的关系图像如图乙所示，电流表示数与时间的关系图像如图丙所示，且完成每次仰卧起坐的时间相同。(1)求1min内完成仰卧起坐的个数。(2)求触发计数时，光敏电阻R2的阻值。(3)求电路中的电源电压。
本题是一道电学综合应用题，主要考查以下能力：动态电路分析、图像信息提取、欧姆定律的应用、实际问题解决。
分析电路原理、提取图像数据、计算仰卧起坐个数、计算触发计数时的R2阻值、计算电源电压。
考法4 结合压敏电阻考查欧姆定律的应用
（2025·四川泸州）（多选）物理应用无处不在。如图甲、乙所示是拳击训练中为测量击打力大小而设计的电路，电源电压恒为6V，R0为20Ω的定值电阻，电流表量程为0～0.6A，R为压敏电阻，其电阻值R与击打力F的关系如图丙所示。下列说法中正确的是（　　）A．用甲电路测试，当击打力为1000N时，电流表的示数0.12AB．用乙电路测试，当电流表示数为0.50A时，击打力为2000NC．甲、乙两电路相比，甲电路的击打力测量范围较小D．乙电路中可增大R0的阻值来增大击打力测量范围
在甲电路中，R与R0串联。在乙电路中，R与R0并联。对于甲电路，当电流表的示数0.6A时，最小阻值为10Ω，压敏电阻的阻值可以为0，由图丙可知对应的击打力可达到4000N。对于乙电路，当电流表的示数0.6A时，压敏电阻的阻值可以为20Ω，由图丙可知对应的击打力可达到2000N。在乙电路中，增大R0的阻值，通过R0的电流变小。压敏电阻的最小阻值减小，由图丙可知，击打力测量范围会增大。
2．伏安法测小灯泡的电阻
用伏安法测电阻时，需要同时使用电压表和电流表，如果只有电流表或电压表，则可借助一已知电阻的定值电阻、滑动变阻器或电阻箱，巧妙利用串、并联电路的电流、电压规律测出未知电阻的阻值。（1）伏阻法：只用电压表和已知阻值的电阻测量未知电阻。
（2）安阻法：只用电流表和已知阻值的电阻测量未知电阻。
（3）等效替代法：利用电流表（或电压表）和电阻箱测量未知电阻的方法。
考法1 考查伏安法测电阻
（2025·江苏南通）灯泡标有“2.5V 0.3A”字样，在测量其电阻大小的实验中，小军设计了如图甲所示的电路，电源电压3V保持不变，滑动变阻器的最大阻值为20Ω。(1)请用笔画线代替导线，将图甲电路连接完整；(2)闭合开关前，滑片应位于最 端。闭合开关，电压表示数为0.3V，电流表指针有偏转，灯泡不发光，这是因为 ；(3)移动滑片，灯泡发出微弱的光，此时电压表示数为0.6V，电流表示数如图乙，灯泡电阻为 Ω。继续移动滑片使灯泡正常发光，此时灯泡电阻约为 Ω；（均保留一位小数）
滑动变阻器接入的电阻过大
(4)小军分析实验数据，发现灯泡电阻是变化的。他想较准确估测灯泡未通电时的电阻，设计了以下三个方案。方案一：闭合开关，移动滑片至灯泡即将发光，测出此时灯泡电阻R1；方案二：闭合开关，移动滑片至阻值最大端，测出此时灯泡电阻R2；方案三：完成方案一和方案二中的测量，算出R1、R2的平均值。你认为最合理的是方案 理由是 。
想较准确估测灯泡未通电时的电阻，应使通过灯泡的电流尽量小一些，闭合开关，移动滑片至阻值最大端时通过灯泡的电流最小
考法2 考查等效替代法测电阻
（2025·北京）某同学利用滑动变阻器RP、电阻箱R、电压表、电压恒定的电源、开关等器材设计了测量电阻RX的实验电路，如图所示。(1)请补充主要实验步骤：①按电路图连接电路，将滑动变阻器的阻值调到最大端。②闭合S1， ，记录电压表的示数U。③闭合S1， ，使电压表的示数仍为U。④记录电阻箱的阻值R0。(2)待测电阻的阻值RX= 。（用测量量表示）
开关S2与触点1闭合，调节电阻箱
考法3 考查特殊方法测电阻
（2025·江苏南京）现要测量两个小灯泡L1、L2正常发光时的电阻。(1)图甲是用“伏安法”测量L1（U额=2.5V）正常发光时电阻的实物电路。①用笔画线代替导线，将图甲电路连接完整（导线不允许交叉） ；②闭合开关，发现小灯泡不亮，电流表指针几乎不动，电压表指针明显偏转，故障原因可能是小灯泡 （选填“断路”或“短路”）；③排除故障后，闭合开关，移动滑片，当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω（精确到0.1）。
(2)为了测量额定电流为I0的小灯泡L2正常发光时的电阻，小明和小华设计了图丙所示的电路，定值电阻的阻值为R0，电源电压恒为U。（I0、R0、U已知，且满足测量要求）①将滑动变阻器R的滑片移至阻值最大端；②闭合S、S1，断开S2，调节滑片P，使电压表示数为 时，小灯泡正常发光；③共同完成上述操作后，小明和小华分别只进行了以下一步操作。小明：保持滑片不动，断开S1，闭合S、S2，读出电压表的示数。小华：保持滑片不动，闭合S、S1、S2，读出电压表的示数。综合以上信息，对小明、小华的方案能否测量出小灯泡正常发光时的电阻进行评价 （填字母）。A．只有小明的方案可行 B．只有小华的方案可行C．两人的方案都可行 D．两人的方案都不可行
考点04 欧姆定律在串、并联电路中的应用
1．欧姆定律在串联电路中的应用
2．欧姆定律在串联电路中的应用
3．欧姆定律在串、并联电路中的应用的基本思路
（1）欧姆定律公式中的电压、电流、电阻是对同一个研究对象而言的，因此在应用欧姆定律解决问题的时候，必须明确：公式中的三个量是不是这个研究对象的？而串、并联电路中的电流关系、电压关系，描述的是不同研究对象之间的相互联系。（2）在解决串、并联电路的问题时，我们可以先选择某个导体为研究对象，用欧姆定律求解通过它的电流或它两端的电压，再通过该导体与其他导体的串、并联关系求得题目的答案。（3）我们也可以先通过两个导体的串、并联关系求得通过某一个导体的电流或它两端的电压，再以该导体为研究对象，用欧姆定律求解题目的答案。
考法1 考查含变阻器动态电路分析
（2025·江苏苏州）如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（　　）A．电流表A示数变小 B．电压表V1示数不变C．电压表V1示数与电流表A示数之比变大 D．电压表V2示数与电流表A示数之比变小
考查学生对动态串联电路的分析能力，具体包括：电路识别能力、动态分析能力、欧姆定律与串联电路规律的应用、比值含义的理解。
解答此类动态电路问题，应遵循“先分析电路结构，再明确电表测量对象，后应用规律逐步推理”的思路。
由图可知，R1和R2串联，电压表V1测量R1两端的电压，电压表V2测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R2连入电路的电阻变小，总电阻变小，电流变大，即电流表A的示数变大，由U=IR可知电阻R1两端的电压变大。电压表V1示数与电流表A示数之比等于R1的阻值，R1的阻值不变。电压表V2示数与电流表A示数之比等于R2的阻值，R2的阻值变小。
考法2 结合敏感电阻考查电路分析
（2025·福建）光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值I0时触发报警，I0时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是（　　）A．R的阻值随光照强度增大而增大 B．增大R0阻值可增大警戒光照强度C．R0一定时，光照强度越大，通过R0的电流越大D．R0一定时，光照强度越大，电流表示数越小
本题旨在考查学生以下能力：图像信息提取能力、电路分析能力、动态电路分析能力、欧姆定律的应用能力。
理解报警逻辑、分析电阻特性、明确电路结构、动态分析、警戒光照强度分析
定值电阻R0和光敏电阻R并联，电流表测干路电路的电流。警戒光照强度是电流达到I0时的光照强度。增大R0阻值会导致通过R0支路的电流减小，因此光敏电阻阻值需减小才能让电流重新达到I0。此时需要更强的光照。
考法3 考查欧姆定律在并联电路的应用
（2025·湖南长沙）如图所示电路中，电阻R1和R2的连接方式为 联。已知电源电压为9V且保持不变，R1的阻值为10Ω。闭合开关后，通过R1的电流为 A，此时电流表的示数为1.2A，R2的阻值为 Ω。
考查学生对电路基本知识的理解和应用能力，具体包括：电路识别能力、并联电路特点的应用欧姆定律的应用、简单电路的计算能力
解决本题应遵循以下步骤：观察电路图，判断连接方式、利用并联电路电压特点、计算通过R1的电流、利用并联电路电流特点、计算R2的阻值
由图可知，两个电阻并联，电流表测量干路中的电流，通过R1的电流为0.9A。根据并联电路的电流特点可知通过R2的电流为0.3A，根据并联电路电压的规律和欧姆定律可知R2的阻值30Ω
考法4 结合交通安全考查欧姆定律在串联电路的应用
（2025·四川眉山）超速是引发交通安全事故的因素之一、物理兴趣小组设计了一种超速自动报警装置，当车速过快时，提醒驾驶员需要减速。如图甲所示为该装置的简化电路图，电源电压为12V，定值电阻R为10Ω，RV为速度传感器，其阻值随车速变化的关系图像如图乙所示。由图乙可知，当汽车的行驶速度逐渐增大时，电压表的示数 （选填“增大”“减小”或“保持不变”）。若车速达到80km/h时，提醒语音响起，观察到电压表示数为10V；当电压表的示数为8V时，汽车速度为 km/h。
由图乙可知，速度传感器RV​的阻值随车速的增大而增大。由图甲可知，该电路为串联电路，电压表测速度传感器RV两端的电压。当RV​增大时，RV两端的电压变大，即电压表的示数增大。根据已知条件，求出图乙中图像的解析式，再算出当电压表的示数为8V时，RV的电阻，代入解析式求出速度为20km/h。
拓展01 I-U图像的理解和相关计算
【教考衔接】（2025·安徽）在“用电流表和电压表测量电阻”的实验中，得到导体A和导体B的I-U图像如图所示。则当导体A两端的电压为1.00V时，它的阻值 （选填“小于”“等于”或“大于”）导体B的阻值。
拓展02 动态电路的定性分析
（1）解答开关类问题的关键是分析开关断开与闭合时电路的连接情况,，必要时画出等效电路图，然后根据欧姆定律和串、并联电路的特点，判断电流表、电压表的示数变化情况。（2）由滑动变阻器滑片移动或传感器电阻的变化引起的电路变化问题中，有两个事实：电路中总电压不变、定值电阻阻值不变。（3）常用的三个技巧①串联的越多，总电阻越大；并联的越多，总电阻越小。②可将电路看成由“定值部分”和“可变部分”串联或并联而成，则可变部分电阻变大，总电阻就变大；可变部分电阻变小，总电阻就变小。③会用串联电路分压原理和并联电路分流原理分析，即定值电阻和可变电阻串联时，可变电阻阻值变大，其两端电压也变大；定值电阻和可变电阻并联时，可变电阻阻值变大，通过它的电流变小。
【教考衔接】（2025·四川绵阳）如图所示，电源电压恒定，R1、R2是定值电阻。闭合开关S，若从左向右移动滑动变阻器R的滑片，所有电表的示数均不超量程，则此过程中（    ）A．V1、V2和A表的示数均增大B．V1表的示数增大，V2表和A表的示数减小C．V2表的示数与V1表的示数的差值减小D．V1表的示数变化量小于V2表的示数变化量
AB．R1与变阻器串联后再与R2串联，V1测变阻器的电压，V2测R1与变阻器的电压，电流表测电路的电流，若从左向右移动滑动变阻器R的滑片，变阻器连入电路的电阻变大，电路的电阻变大，由欧姆定律可知电路的电流变小，根据U=IR可知，R2的电压变小，根据串联电路电压的规律， V2示数增大，故AB不符合题意； C．根据串联电路电压的规律，V2表的示数与V1表的示数的差值即R1的电压，根据U=IR可知，V2表的示数与V1表的示数的差值减小，故C符合题意； D．根据串联电路电压的规律，V2表的示数变化量等于R2的示数变化量，根据串联电路电压的规律，变阻器增大的电压等于两定值电阻电压减小量之和，故V1表的示数变化量大于V2表的示数变化量，故D不符合题意。
1．【新考法考查伏安法测电阻】（2025·北京）某同学用如图所示的其中一个电路做实验，电源电压恒定，R1为定值电阻，逐渐改变滑动变阻器R2连入电路中的阻值大小，记录电流表和电压表的示数如下表所示。该实验所用的电路是（　　）A． B． C． D．
A．如图，R1、R2串联，电压表测滑动变阻器两端电压，当电流增大时，R1两端电压增大，R2两端电压应减小，不符合表格数据特点，故A不符合题意；B．如图，R1、R2串联，电压表测R1两端电压，当电流增大时，R1两端电压增大，符合表格数据特点，故B符合题意；CD．电压表测电源电压，电压表示数应不变，不符合表格数据特点，故CD不符合题意。
2．【结合噪声污染考查动态电路分析】（2025·江苏宿迁）噪声是污染环境的公害之一，某科技小组为了监测噪声的强弱，用学生电源、电压表、定值电阻R0、声敏电阻R等实验器材进行探究，设计如图甲所示电路。其中R的阻值随声音强弱变化如图乙所示。某次测试中，当噪声为70dB时，电压表示数为6V；当噪声为40dB时，电压表示数为3V。下列说法正确的是（　　）A．R0阻值为20Ω B．电源电压为24VC．电路中电压表示数随声音强弱增大而减小D．当电压表示数为4.5V时，噪声强度为50dB
AB．由图甲可知，两电阻串联，电压表测量定值电阻的电压，噪声为70dB时，由图乙可知，此时声敏电阻的阻值为R=20Ω，噪声为40dB时，由图乙可知，此时声敏电阻的阻值为R'=50Ω，根据串联电路的电压之比等于电阻之比，故有R0∶R=U0∶(U-U0)。则得R0∶20Ω=6V∶(U-6V)①R0∶50Ω=3V∶(U-3V)②。解得U=18V，R0=10Ω，故AB错误；C．由图乙可知，当声音强度增大时，声敏电阻的阻值减小，电路的总电阻减小，根据欧姆定律可知，电路电流增大，根据U=IR可知R0两端的电压变大，即电压表示数变大，故C错误；D．当电压表示数为4.5V时，根据R0∶R″=U0∶(U-U0)。得到10Ω∶R″=4.5V∶(18V-4.5V)解得R″=30Ω，根据乙图可知，噪声强度为50dB，故D正确。
3．【新考法考查欧姆定律计算、动态电路分析】（2025·江苏南通）冬天，为控制蔬菜大棚的温度在20~28℃，同学们设计了如图所示的控制电路。电源电压3V，R1是热敏电阻，R0选用3kΩ或5kΩ的定值电阻。闭合开关S，当R1两端电压U≥2V时，开启加热系统；当U≤1.8V时，关闭加热系统。热敏电阻R1在不同温度时的阻值如下表。下列说法正确的是（　　）A．R1的阻值与温度成反比B．选用3kΩ的定值电阻能够满足设计的要求C．R1和R0的功率可能相等D．增大电源电压使开启加热系统的温度变低
由表中数据可知，热敏电阻阻值虽随温度升高而减小，但并非与温度成严格的“反比”关系。R1与R0串联，若R0=3kΩ，当R1两端电压U1=2V时，R1为6kΩ，对应温度20℃，开启加热系统；当R1两端电压U1=1.8V时，R1为4.5kΩ对应温度28℃，关闭加热系统。R1与R0功率相等时，I02R0=I12R1，R1=R0，若R0=3kΩ，R1=3kΩ，对应的温度是38.2℃，超过了温度在20～28℃范围。
4．【新考法考查欧姆定律计算、电路的识别】（2025·青海西宁）如图是电子体重秤的简化电路图，虚线框内是两不同电阻，R0是定值电阻，Rx是压敏电阻且阻值随压力的增大而减小。当所称的体重增大时，电压表改装而成的体重显示器示数也增大，则（　　）A．虚线框1内接的是定值电阻R0 B．虚线框2内接的是定值电阻R0C．电路中的电流变小 D．此电路是并联电路
ABD．定值电阻和压敏电阻串联，RX是压敏电阻且阻值随压力的增大而减小，当所称的体重增大时，RX阻值减小，根据串联电路分压原理，RX两端电压变小，R0两端电压变大，要使电压表示数增大，电压表应测量R0两端电压，则虚线框1内接的是定值电阻R0，故A正确，BD错误；C．当所称的体重增大时，RX阻值减小，串联电路总电阻变小，在电源电压不变时，电路电流变大，故C错误。
5．（2025·黑龙江）（多选）如图所示，电源电压恒定为4.5V，定值电阻R1＝5Ω，滑动变阻器R2标有“20Ω，2A”的字样，电压表接入电路的量程为0~3V，电流表接入电路的量程为0~0.6A。在保证电路安全的前提下，当开关S闭合时，滑动变阻器的滑片P从b端向a端移动的过程中，下列说法中正确的是（　　）A．电压表示数变化范围是1~3V B．电流表示数变化范围是0.18~0.6AC．滑动变阻器R2两端的电压变化范围是3.6~1.5VD．滑动变阻器的阻值变化范围是20~10Ω
开关S闭合，P在b端时，滑动变阻器R2与R1串联，电流表测电路电流，电压表测两端电压。R2阻值最大，电路总电阻最大，电路电流最小为0.18A。考虑各元件允许通过的最大电流，电路最大电流为0.6A，电压表最大示数为3V。所以电压表示数变化范围是0.9~3V，电流表示数变化范围是0.18~0.6A。当RI两端电压最大为3V时，R2两端电压最小，则最小电压为1.5V，当R1两端电压最小为0.9V时，R2两端电压最大，则最大电压3.6V。当电路最大电流为0.6A时，电路总电阻最小，最小总电阻为7.5Ω，此时R2阻值最小，最小阻值为2.5Ω，R2阻值取最大20Ω时，电路安全，所以滑动变阻器的阻值变化范围是20~2.5Ω
6．【新考法考查电流与电压的关系】（2025·江苏无锡）按照图甲连接电路，探究通过导体的电流与电压、电阻的关系，电源电压值为3V，三个定值电阻Ra、Rb、Rc。探究通过导体的电流与它两端电压的关系时，先将电阻Ra接入电路，将滑动变阻器的滑片P移至阻值最大端，闭合开关，读出电压表、电流表的示数。移动滑片P，改变电阻两端电压继续探究，根据实际所测数据，以电流I为纵坐标，以电压U为横坐标，在坐标系中描点画出Ra的I-U图像a、再分别将Rb、Rc接入电路，采用同样的方式探究，得到图像b、c，如图乙所示。则Ra的阻值为 Ω；单独分析图乙中每条I-U图像，可知，当导体电阻一定时， ，实验中滑动变阻器的最大阻值为 Ω，为了探究电流与电阻的关系，分别将三个电阻接入电路，需要保持电阻两端电压不变，则该电压的最小值为 V。
7．【新考法考查欧姆定律计算、电路的设计】（2025·贵州）小明设计了一款可调温电热垫，其调温开关的结构及工作原理如图甲所示，绝缘滑动键上固定有长、短两块铜片，两铜片分别与电源两极相连；拨动滑动键，改变两铜片与a、b、c三个触点的接触方式来切换挡位。图乙是电热垫内部未完成的电路图， 若电源两端电压U=4.8V，两电阻丝阻值分别为R1=12Ω、 R2=4Ω。 不添加器材， 请在虚线框内完成电路图，使其满足以下要求：挡位一：长铜片与a接触，短铜片与b接触，此时R2两端的电压为1.2V；挡位二：长铜片同时与a、b接触，短铜片与c接触，此时通过R2的电流为1.2A。
8．（2025·河北）在“探究电流与电压的关系”的实验中，小明设计了图示的实验电路。电源电压为6V不变，R为定值电阻，AD间粗细均匀的电阻丝和夹子（M和N）一起组成变阻器，A、B、C、D、E、F为电阻丝上的六个点，E、F两点未标出。(1)根据实验要求，请用笔画线代替导线将图中的实物电路补充完整；(2)闭合开关前，将变阻器的全部电阻接入电路是为了 ；(3)闭合开关，电流表无示数，电压表示数为6V，电路的故障（仅有一处）是 ；(4)排除故障后，闭合开关，保持夹子N位置不动，夹子M依次接在变阻器的A、B、C、D、E、F六个点，每次电表均选用合适的量程，进行实验，收集数据并记录在表格中。表格中①处的数据如图所示，为 A；
(5)分析数据，可以得出实验结论：在电阻一定的情况下， ；(6)在电阻丝C点放一小蜡块，闭合开关，发现小蜡块逐渐熔化，为使小蜡块熔化得更快，一定可行的方法是： （写出一条即可）；(7)【拓展】在上面的实验电路中，电流表接0~0.6A量程，把另一电压表V1接在A点和图中电压表标有“15”的接线柱两点上。夹子M接在A点不动，夹子N可在电阻丝上连续改变位置，在保证电路安全的情况下，夹子N在任意位置时，用电阻R0替换R，使电压表V1和图中的电压表示数之比总是2:3。则满足上述条件的R0的取值范围是 Ω。
9．【新考法考查欧姆定律计算、动态电路分析、浮力相关计算】（2025·江苏无锡）小红和小华设计一种能自动测定油箱内油面高度的装置。器材有：电源（电压可调）、电流表、电压表、阻值约为100Ω的电阻片、定值电阻R、细金属杆OABC、浮子（体积为20cm3）、开关、导线、油箱、汽油、汽油为绝缘体。（ρ汽油=0.75g/cm3，g取10N/kg）(1)她们首先要从电阻片上截取一段阻值为40Ω的电阻，为此连接了如图甲所示的电路。将鳄鱼夹置于电阻片的B端，闭合开关S，电压表示数如图乙所示为 V。向A端缓慢移动鳄鱼夹，观察电流表示数，当示数为 A时，标记鳄鱼夹的位置，则该位置到A端的阻值即为40Ω。
(2)她们重新调节了电源电压，连接了如图丙所示的装置，电阻R′=40Ω；它与金属杆OA接触良好（摩擦不计）、金属杆OABC可以绕固定点O自由转动，其重心在OC连线上。浮子可以绕CD轴自由转动。①在油箱内倒入汽油，当浮子处于图丙所示的位置时，浮子浮在汽油中静止，恰好一半体积浸入汽油，此时浮子所受浮力大小为 N，继续倒油，油面上升，浮子再次静止时，浸在汽油中的体积 （选填“变大”“变小”或“不变”）。②为了在电流表的刻度盘上标出油箱内油面高度，闭合开关S，当OA处于M端的位置，在电流表的刻度盘上标定此时油面高度为0cm，此时电流表示数为0.12A。继续向油箱内倒入汽油，记录油面高度h和对应的电流表示数I，当OA处于N端的位置时，电流表示数为0.6A，数据记录在下表中，则该装置中电源电压为 V，电阻R阻值为 Ω；当电流表示数为0.5A时，油面高度为 cm。
10．（2025·河北）如图所示，电源电压不变，滑动变阻器R标有“50Ω1A”，小灯泡L标有“6V0.5A”字样。闭合开关，当滑片P在某一位置时，电压表示数为2V，电流表示数为0.5A，小灯泡L的I-U图象如图所示。(1)求小灯泡L正常发光时的电阻；(2)求电源电压；(3)将电源更换为可调电压电源，已知电流表量程0~0.6A，电压表量程0~15V。在保证电路安全的情况下，电源电压取某值后，闭合开关，移动滑片P，发现通过小灯泡L的电流都可以在0.2~0.5A之间连续变化。求满足上述条件的电源电压的取值范围。
