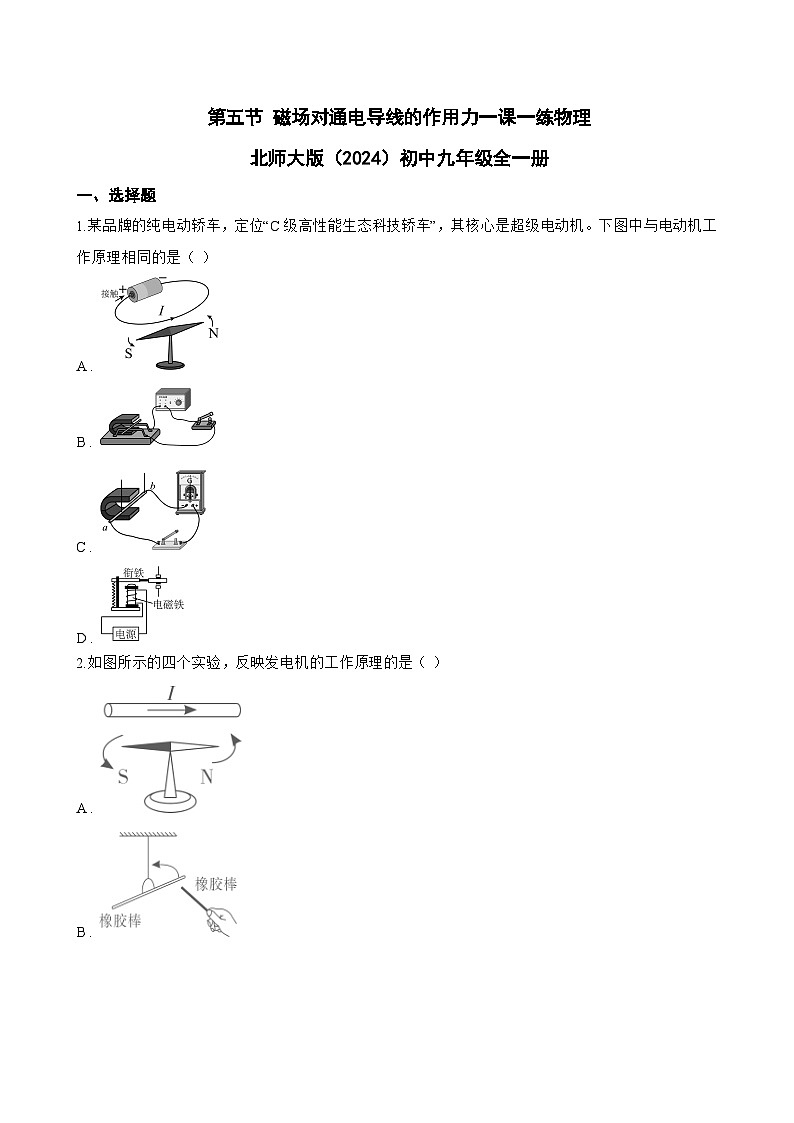

初中物理北师大版（2024）九年级全册（2024）第五节 磁场对通电导线的作用力课时练习

这是一份初中物理北师大版（2024）九年级全册（2024）第五节 磁场对通电导线的作用力课时练习，共11页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。
1.某品牌的纯电动轿车，定位“C级高性能生态科技轿车”，其核心是超级电动机。下图中与电动机工作原理相同的是（ ）
A .
B .
C .
D .

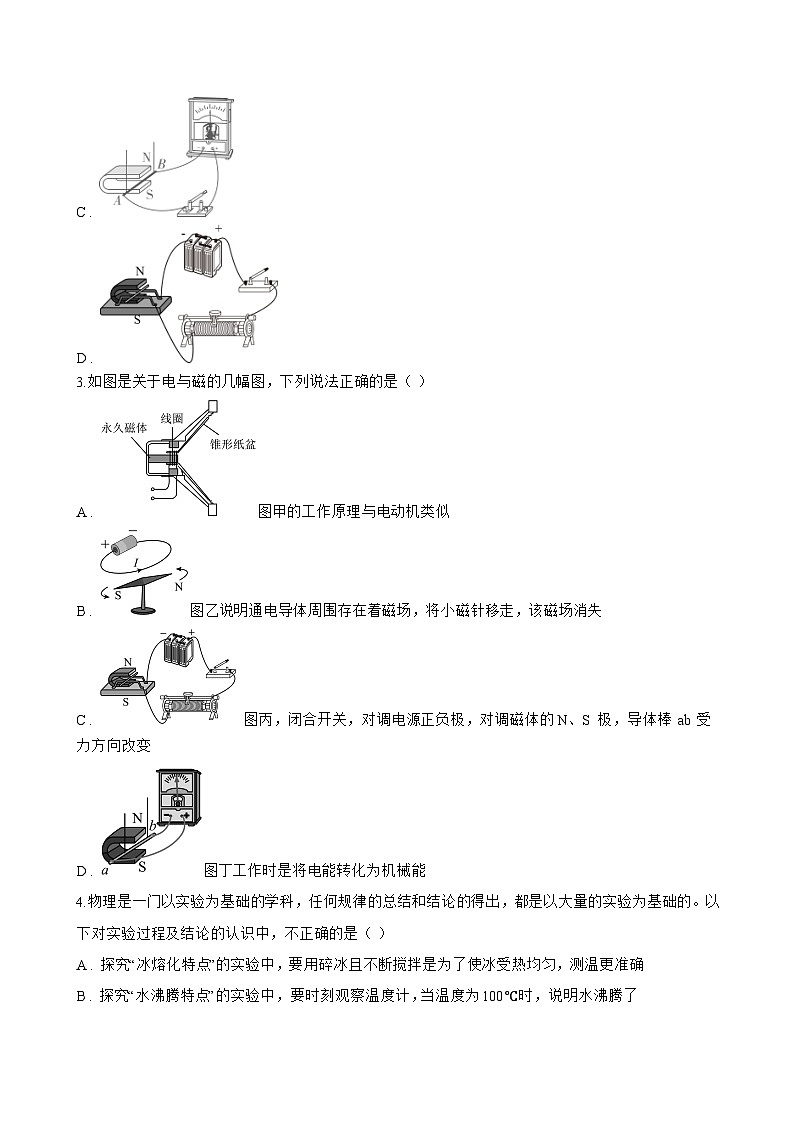

2.如图所示的四个实验，反映发电机的工作原理的是（ ）
A .
B .
C .
D .
3.如图是关于电与磁的几幅图，下列说法正确的是（ ）
A . 图甲的工作原理与电动机类似
B . 图乙说明通电导体周围存在着磁场，将小磁针移走，该磁场消失
C . 图丙，闭合开关，对调电源正负极，对调磁体的 N、S 极，导体棒 ab 受力方向改变
D . 图丁工作时是将电能转化为机械能

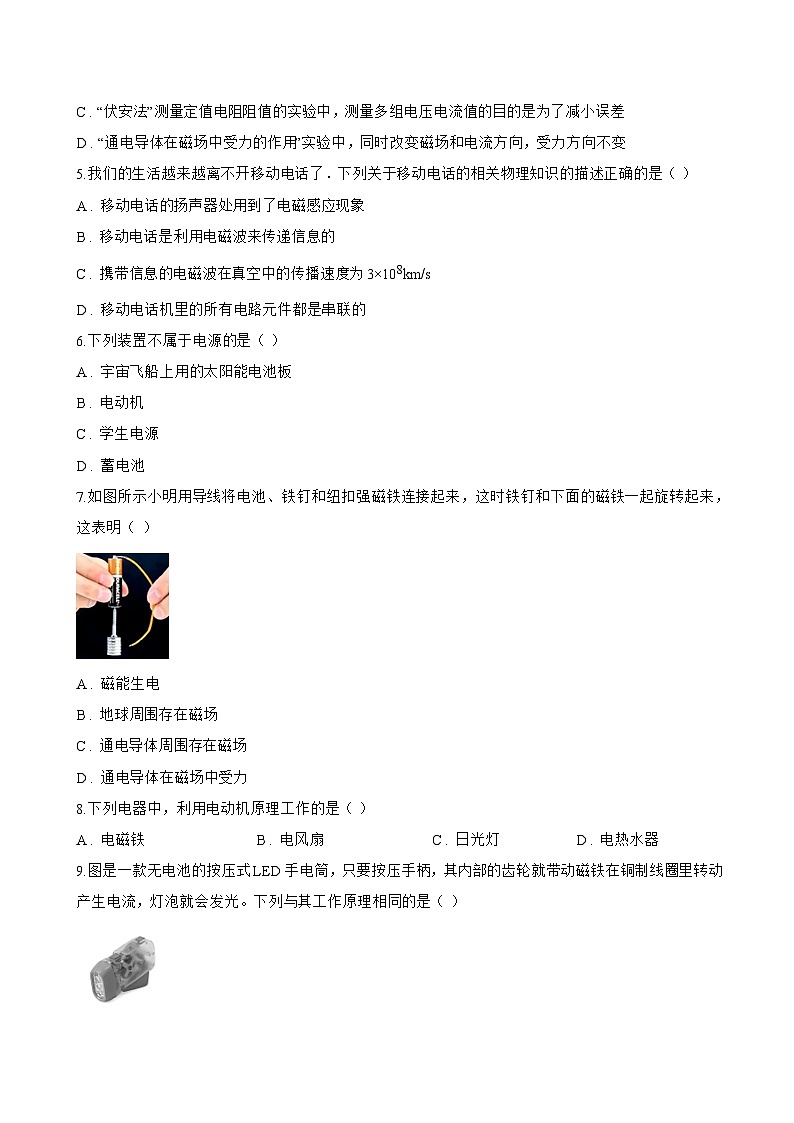

4.物理是一门以实验为基础的学科，任何规律的总结和结论的得出，都是以大量的实验为基础的。以下对实验过程及结论的认识中，不正确的是（ ）
A . 探究“冰熔化特点”的实验中，要用碎冰且不断搅拌是为了使冰受热均匀，测温更准确
B . 探究“水沸腾特点”的实验中，要时刻观察温度计，当温度为100℃时，说明水沸腾了
C . “伏安法”测量定值电阻阻值的实验中，测量多组电压电流值的目的是为了减小误差
D . “通电导体在磁场中受力的作用”实验中，同时改变磁场和电流方向，受力方向不变
5.我们的生活越来越离不开移动电话了．下列关于移动电话的相关物理知识的描述正确的是（ ）
A . 移动电话的扬声器处用到了电磁感应现象
B . 移动电话是利用电磁波来传递信息的
C . 携带信息的电磁波在真空中的传播速度为3×108km/s
D . 移动电话机里的所有电路元件都是串联的
6.下列装置不属于电源的是（ ）
A . 宇宙飞船上用的太阳能电池板
B . 电动机
C . 学生电源
D . 蓄电池
7.如图所示小明用导线将电池、铁钉和纽扣强磁铁连接起来，这时铁钉和下面的磁铁一起旋转起来，这表明（ ）
A . 磁能生电
B . 地球周围存在磁场
C . 通电导体周围存在磁场
D . 通电导体在磁场中受力
8.下列电器中，利用电动机原理工作的是（ ）
A . 电磁铁 B . 电风扇 C . 日光灯 D . 电热水器
9.图是一款无电池的按压式LED手电筒，只要按压手柄，其内部的齿轮就带动磁铁在铜制线圈里转动产生电流，灯泡就会发光。下列与其工作原理相同的是（ ）

A .
B .
C .
D .
10.发电机的发明使人们大量使用电能成为可能，对人类社会的发展影响深远。下列各图中能反映发电机工作原理的是（ ）
A .
B .
C .
D .
二、多选题
1.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
2.小华正利用如图电学实验装置进行实验。下列说法正确的是（ ）
A . 该实验的原理是电磁感应
B . 利用图中实验原理可以制作电动机
C . 利用图中实验可探究“通电导线在磁场中受到力的作用”
D . 同时改变磁场方向及电源正、负极，导体的运动方向也会改变
3.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
4.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
5.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
三、填空题
1.扬声器与 ________ 的工作原理相同（选填“发电机”或“电动机”）。由于通过线圈的电流是 ________ 的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
2.如左图所示，闭合开关后，导体 AB在磁场中沿 ________ （选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 ________ 机。人们利用如右图所示的原理发明了 ________ 机。

3.我国海军福建舰航母配备先进的电磁弹射系统，其简化原理如甲图。金属滑块处于强磁场中，通过牵引索与飞机相连，构成电磁弹射器。当金属滑块接通强电流时，滑块会获得强大的推力，牵引飞机加速起飞。电磁弹射器的工作原理类似于 ________ （选填“发电机”、“电动机”或“电磁铁”）。为避免下方滑轨因受金属滑块的压力过度磨损，某同学设计了乙和丙两种方案（忽略绳重和摩擦），这两种方案中滑轮组机械效率较高的是 ________ 方案。

4.小明用如图所示的实验装置探究感应电流产生的条件，当他闭合开关，水平向右快速移动导体杆AB的过程中，灵敏电流计的指针 ________ （选填“会发生”或“不发生”）偏转；小明想再利用此装置探究磁场对电流的作用，需要增加的器材是 ________ 。
5.扬声器由 ________ 、 ________ 和 ________ 组成；通过扬声器的 ________ 大小将会影响扬声器发出的声音大小。
6.在制作简易电动机的过程中，若要改变电动机的转动方向，可以改变 方向或 方向．
7.发电机是利用 ________ 现象制成的，直流电动机是利用 ________ 原理制成的。
8.电动机工作原理是 ________ ．发电机工作时，把转子转动的 ________ 能转化为电能。
9.如图是小华制作的”神奇转框“，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为 ________ ，你判断的依据是 ________ ，转框的原理与 ________ （电动机/发电机）相同．
10.扬声器中的线圈通电，使导体在磁场中受到 ________ 的作用，从而 ________ 发声，与扬声器原理相似的是 ________ （选填“电动机”或“发电机”）．
四、实验探究题
1.小磊同学设计了如图所示的实验装置。当他闭合开关，将铜棒ab水平向右移动时，发现铜棒cd也随之运动起来。
（1）在整个电路中， ________ （选填“ab”或“cd”）相当于电源；
（2）若使铜棒ab沿竖直方向上下运动，则铜棒cd将 ________ （选填“上下运动”“左右运动”或“静止不动”）；
（3）乙装置的原理在生活中的应用是 ________ 。
2.图甲是小郑探究“并联电路特点”的电路图，用电流表 A1、 A2测得通过灯泡 L1、 L2的电流分别为0.2 A和0.3 A。
（1）用另一只电流表 A3（图中未画出）测干路电流时，量程应该选用 ________ （选填“0～0.6 A”或“0～3 A”）。
（2）闭合开关S后，测干路电流时，发现电流表 A3的指针偏转到最大值。对于该现象，下列分析不合理的是 ________ 。
A．电流表 A1与灯泡 L1并联
B．电流表 A3与开关S并联
C．某盏灯泡突然短路
（3）探究过程中，小郑发现，若电流表的正、负接线柱接反了，会造成电流表的指针反转，受力反向；他结合电流表的内部结构示意图（如图乙），猜想表头内部磁场中通电线圈的受力方向与 ________ 方向有关。
五、综合题
1.小明在做“探究通电导体在磁场受力的方向与哪些因素有关”的实验时，认为该方向可能与导体中的电流方向有关，也可能与磁场的方向有关．
（1） 他设计了如下的实验，装置如图所示，金属棒AB架在光滑的金属轨道上，导线的连接完好
A．闭合开关，发现金属棒向左运动．
B．把磁铁的南、北极上下对调、把电源的正、负极端的导线也对调，闭合开关后，发现金属棒仍向左运动．
根据以上现象，小明得出结论：通电导体在磁场受力的方向与导体中的电流方向、磁场方向无关．
你认为他的结论正确吗？如果认为正确请说明理由．如果认为不正确，请分析他得出错误结论的原因．
​
（2） 小俊在做“组成串联电路”的实验时，电路如图连好，闭合开关S后，两灯均不亮，经检查电路连接无误．老师经过仔细检查后告诉他，是其中一个灯泡的灯丝烧坏了． 请你只用一根导线，帮助小俊检测出到底是哪一个灯泡灯丝烧坏了．把你的实验方法、所能观察到的实验现象及由此推断出的结论填入下表中
​
2.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
3.星期一升国旗后，校长通过话筒向全体同学讲话，同学们从高音喇叭聆听到了校长的讲话声音，请用学到的知识解释下面的问题：
（1） 话筒是把声音信号转化成电信号的一种装置，简述话筒的工作原理；
（2） 扬声器是把电信号转化成声音信号的装置，简述扬声器的工作原理。
4.为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
根据以上技术参数，解答下列问题：（g=10N/kg）
（1） 电动车是利用 ________ 的原理工作的，它工作时将 能转化为 能；
（2） 假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3） 电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4） 与普通汽车相比，电动观光车在环保节能方面的优点有 ________ （写出一条即可）
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
实验方法
实验现象
结论
空车质量
1180kg
电动机额定功率
4kW
满载人员
12人
电动机额定电压
48V
满载时轮胎与地接触面积
4×250cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
