初中物理沪科版（2024）九年级全册（2024）第十八章 磁及其相互作用第三节 磁场对通电导线的作用巩固练习

这是一份初中物理沪科版（2024）九年级全册（2024）第十八章 磁及其相互作用第三节 磁场对通电导线的作用巩固练习，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

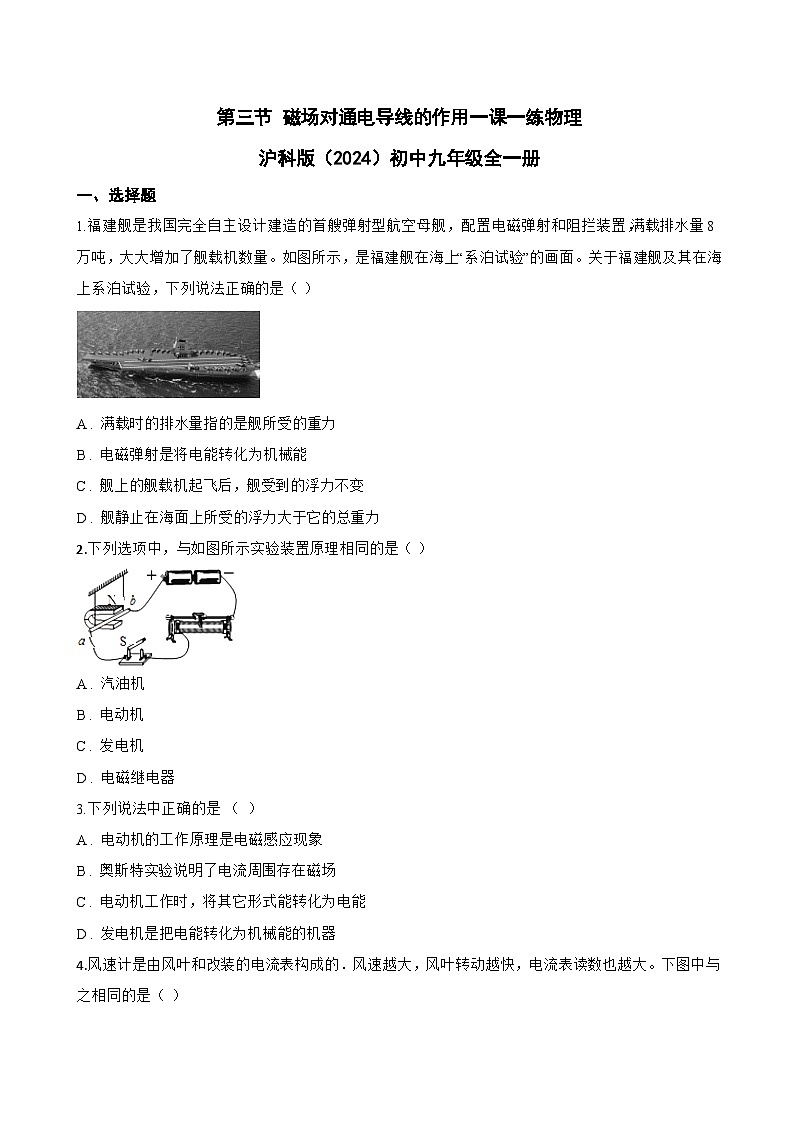

1.福建舰是我国完全自主设计建造的首艘弹射型航空母舰，配置电磁弹射和阻拦装置，满载排水量8万吨，大大增加了舰载机数量。如图所示，是福建舰在海上“系泊试验”的画面。关于福建舰及其在海上系泊试验，下列说法正确的是（ ）

A . 满载时的排水量指的是舰所受的重力
B . 电磁弹射是将电能转化为机械能
C . 舰上的舰载机起飞后，舰受到的浮力不变
D . 舰静止在海面上所受的浮力大于它的总重力
2.下列选项中，与如图所示实验装置原理相同的是（ ）
A . 汽油机
B . 电动机
C . 发电机
D . 电磁继电器
3.下列说法中正确的是 （ ）
A . 电动机的工作原理是电磁感应现象
B . 奥斯特实验说明了电流周围存在磁场
C . 电动机工作时，将其它形式能转化为电能
D . 发电机是把电能转化为机械能的机器

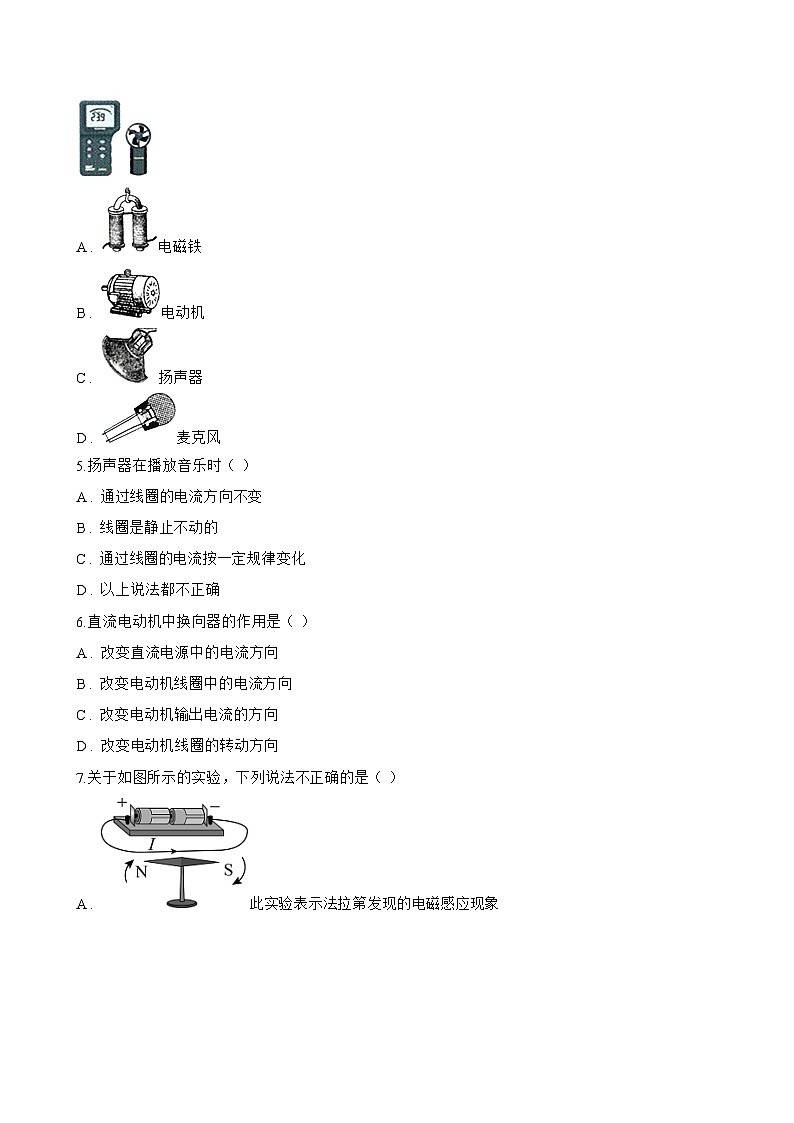

4.风速计是由风叶和改装的电流表构成的．风速越大，风叶转动越快，电流表读数也越大。下图中与之相同的是（ ）
A . 电磁铁
B . 电动机
C . 扬声器
D . 麦克风
5.扬声器在播放音乐时（ ）
A . 通过线圈的电流方向不变
B . 线圈是静止不动的
C . 通过线圈的电流按一定规律变化
D . 以上说法都不正确
6.直流电动机中换向器的作用是（ ）
A . 改变直流电源中的电流方向
B . 改变电动机线圈中的电流方向
C . 改变电动机输出电流的方向
D . 改变电动机线圈的转动方向

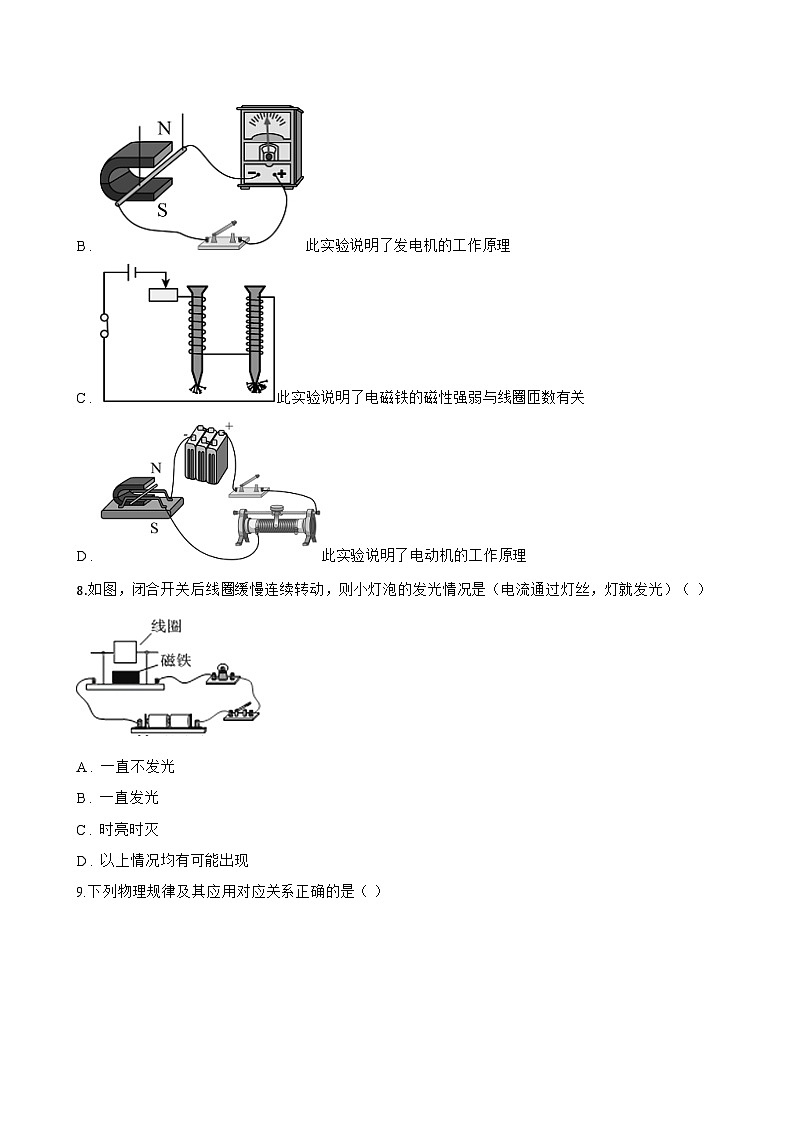

7.关于如图所示的实验，下列说法不正确的是（ ）
A . 此实验表示法拉第发现的电磁感应现象
B . 此实验说明了发电机的工作原理
C . 此实验说明了电磁铁的磁性强弱与线圈匝数有关
D . 此实验说明了电动机的工作原理
8.如图，闭合开关后线圈缓慢连续转动，则小灯泡的发光情况是（电流通过灯丝，灯就发光）（ ）
A . 一直不发光
B . 一直发光
C . 时亮时灭
D . 以上情况均有可能出现
9.下列物理规律及其应用对应关系正确的是（ ）
A . 通电导体在磁场中受到力的作用
B . 电流的磁效应
C . 电荷间的相互作用
D . 电磁感应
10.无线充电是一种增加手机续航时间的方式。无线充电技术用到的原理是受电线圈靠近磁场时就会产生电流，从而给智能手机充电，用到了如图哪个实验的原理（ ）
A .
B .
C .
D .
二、多选题
1.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
2.下列器件在工作时，与电动自行车的电动机工作原理相同的是（ ）
A . 话筒 B . 动圈式耳麦 C . 电流表 D . 交流发电机
3.下列设备应用的物理原理对应正确的是（ ）
A . 电磁铁﹣﹣电流的磁效应
B . 电动机﹣﹣同名磁极相互排斥
C . 发电机﹣﹣电磁感应现象
D . 电饭锅﹣﹣电流的热效应
4.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
5.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
三、填空题
1.如图为悬浮式无线蓝牙音箱，该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互 ________ 的原理实现的。音箱内的扬声器工作原理与 ________ 原理相同（选填“电动机”或“发电机”）。
2.如图所示装置，通电瞬间直导线向左摆动，这表明 ________ 对电流有力的作用；若要使直导线向右摆动，可改变电流 ________ （大小、方向）。
3.现如今电动自行车已广泛的走入我们的家庭，它的核心部件主要是蓄电池和电动机．电动机里的线圈在通电时由于受 ________ 转动，从而带动人和车前进
4.我们在来考试的路上看到不少交警在值班，中考期间禁止车辆鸣笛通过考区，交警巡逻车是电瓶车，电瓶车的“心脏”是 ________ （选填“发电机”“电动机”“内燃机”）；禁止车辆鸣笛是在 ________ 处减弱噪声
5.如图是小华制作的”神奇转框“，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为 ________ ，你判断的依据是 ________ ，转框的原理与 ________ （电动机/发电机）相同．
6.在制作简易电动机的过程中，若要改变电动机的转动方向，可以改变 方向或 方向．
四、实验探究题
1.巴中市某中学物理实验小组的同学进行电磁学实验．请你帮他们完善以下内容．
（1） 如图甲，当闭合开关，磁场中金属棒ab在导轨上运动，这说明 ________ ．若只将电源的两极对调，接通电源，金属棒ab向相反的方向运动，说明力的方向与 ________ 方向有关；
（2） 如图乙，闭合开关，蹄形磁体不动，若使导体AB沿水平方向运动，则电流表指针将发生偏转，与此现象原理相同的是 ________ （选填“动圈式话筒”或“动圈式扬声器”）；
（3） 根据图丙的实验图，可探究“电磁铁的磁性强弱与 ________ 的关系”，电磁铁磁性强弱通过 ________ 来观察，用到的实验方法是 ________ ．
2.小磊同学设计了如图所示的实验装置。当他闭合开关，将铜棒ab水平向右移动时，发现铜棒cd也随之运动起来。
（1）在整个电路中， ________ （选填“ab”或“cd”）相当于电源；
（2）若使铜棒ab沿竖直方向上下运动，则铜棒cd将 ________ （选填“上下运动”“左右运动”或“静止不动”）；
（3）乙装置的原理在生活中的应用是 ________ 。
五、综合题
1.星期一升国旗后，校长通过话筒向全体同学讲话，同学们从高音喇叭聆听到了校长的讲话声音，请用学到的知识解释下面的问题：
（1） 话筒是把声音信号转化成电信号的一种装置，简述话筒的工作原理；
（2） 扬声器是把电信号转化成声音信号的装置，简述扬声器的工作原理。
2.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
3.为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
根据以上技术参数，解答下列问题：（g=10N/kg）
（1） 电动车是利用 ________ 的原理工作的，它工作时将 能转化为 能；
（2） 假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3） 电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4） 与普通汽车相比，电动观光车在环保节能方面的优点有 ________ （写出一条即可）
4.图所示是检验磁场对通电导线作用力的实验装置。当导线中有某方向电流通过时，它受到磁场的作用力向上。
（1） 如果仅将两磁极对调位置，导线受力向 ________ ；
（2） 如果同时对调磁极位置和改变电流方向，导线受力向 ________ 。
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
空车质量
1180kg
电动机额定功率
4kW
满载人员
12人
电动机额定电压
48V
满载时轮胎与地接触面积
4×250cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
