北师大版（2024）九年级全册（2024）第五节 磁场对通电导线的作用力课后复习题

这是一份北师大版（2024）九年级全册（2024）第五节 磁场对通电导线的作用力课后复习题，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

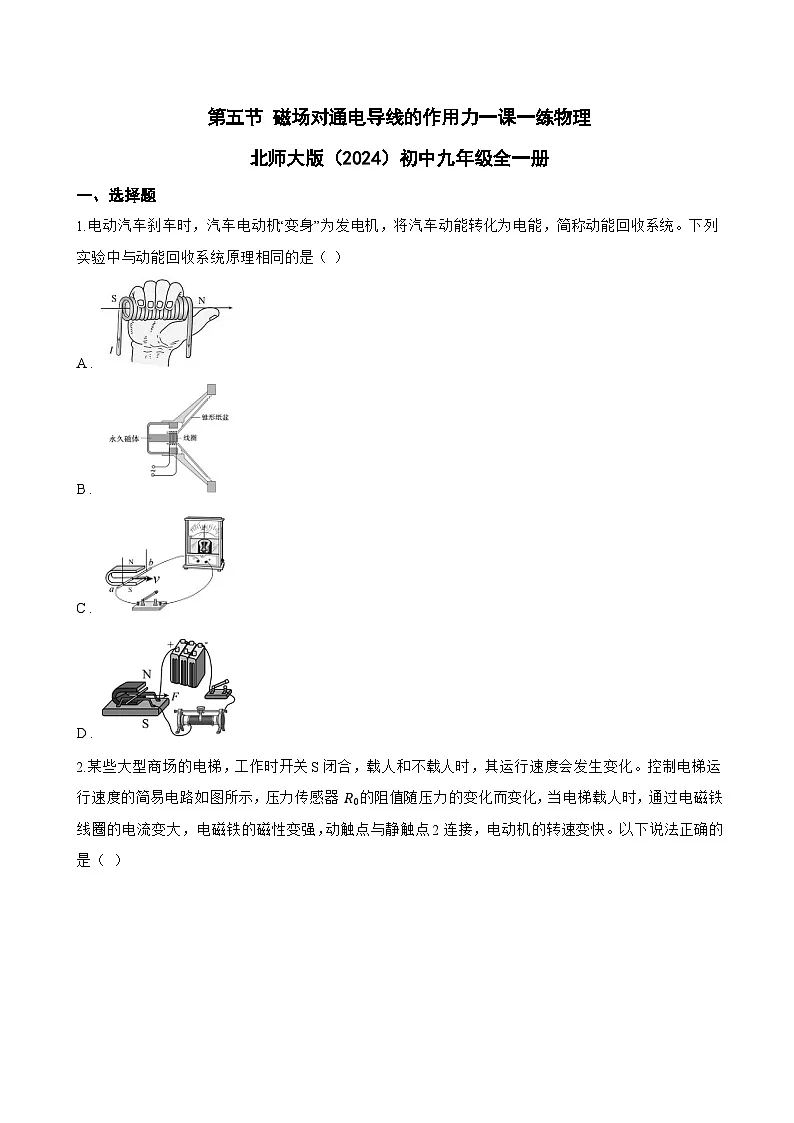

1.电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，简称动能回收系统。下列实验中与动能回收系统原理相同的是（ ）
A .
B .
C .
D .

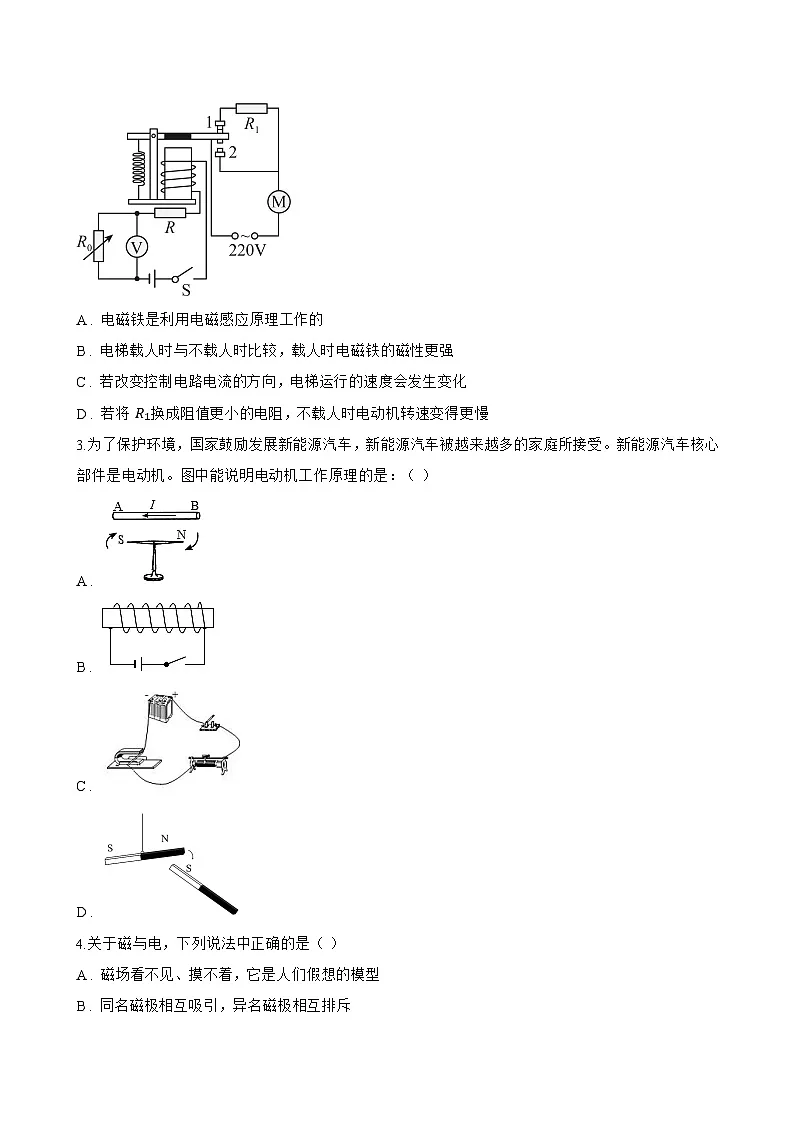

2.某些大型商场的电梯，工作时开关S闭合，载人和不载人时，其运行速度会发生变化。控制电梯运行速度的简易电路如图所示，压力传感器 R0的阻值随压力的变化而变化，当电梯载人时，通过电磁铁线圈的电流变大，电磁铁的磁性变强，动触点与静触点2连接，电动机的转速变快。以下说法正确的是（ ）
A . 电磁铁是利用电磁感应原理工作的
B . 电梯载人时与不载人时比较，载人时电磁铁的磁性更强
C . 若改变控制电路电流的方向，电梯运行的速度会发生变化
D . 若将 R1换成阻值更小的电阻，不载人时电动机转速变得更慢
3.为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受。新能源汽车核心部件是电动机。图中能说明电动机工作原理的是：（ ）
A .
B .
C .
D .
4.关于磁与电，下列说法中正确的是（ ）
A . 磁场看不见、摸不着，它是人们假想的模型
B . 同名磁极相互吸引，异名磁极相互排斥
C . 奥斯特实验说明电流周围存在着磁场
D . 只有改变磁场方向才能改变电动机转动的方向

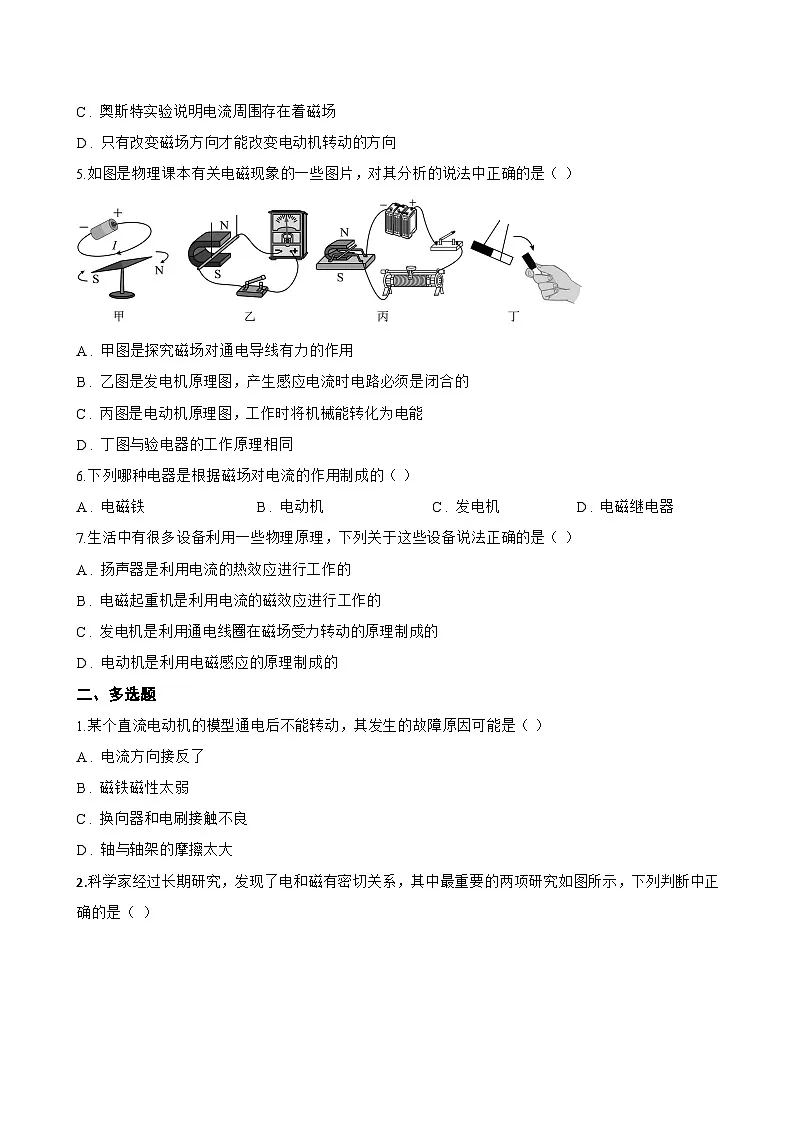

5.如图是物理课本有关电磁现象的一些图片，对其分析的说法中正确的是（ ）

A . 甲图是探究磁场对通电导线有力的作用
B . 乙图是发电机原理图，产生感应电流时电路必须是闭合的
C . 丙图是电动机原理图，工作时将机械能转化为电能
D . 丁图与验电器的工作原理相同
6.下列哪种电器是根据磁场对电流的作用制成的（ ）
A . 电磁铁 B . 电动机 C . 发电机 D . 电磁继电器
7.生活中有很多设备利用一些物理原理，下列关于这些设备说法正确的是（ ）
A . 扬声器是利用电流的热效应进行工作的
B . 电磁起重机是利用电流的磁效应进行工作的
C . 发电机是利用通电线圈在磁场受力转动的原理制成的
D . 电动机是利用电磁感应的原理制成的
二、多选题
1.某个直流电动机的模型通电后不能转动，其发生的故障原因可能是（ ）
A . 电流方向接反了
B . 磁铁磁性太弱
C . 换向器和电刷接触不良
D . 轴与轴架的摩擦太大
2.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
3.小华正利用如图电学实验装置进行实验。下列说法正确的是（ ）
A . 该实验的原理是电磁感应
B . 利用图中实验原理可以制作电动机
C . 利用图中实验可探究“通电导线在磁场中受到力的作用”
D . 同时改变磁场方向及电源正、负极，导体的运动方向也会改变
4.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
5.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
6.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
三、填空题
1.发电机是利用电磁感应现象制成的，我国发电厂发出的交流电的频率是 ________ Hz．电动机是利用通电导体在磁场中受力的原理制成的，要改变通电导体在磁场中的受力方向，可以通过改变磁场方向或改变 ________ 方向来实现．
2.左手定则：伸开左手，让大拇指与四指在同一平面并跟四指垂直，让 ________ 垂直穿过 ________ ，使四指指向 ________ ，这时， ________ 所指的方向就是通电导线在磁场中的受力方向．
3.电动机中换向器的作用是 ________ ，若把一台电动机接入电压为220V的电路中，通过电动机的电流为5A，电动机线圈的电阻为2Ω，若电动机工作10min，通过线圈的电流产生的热量为 ________ J．
4.如图是小华制作的”神奇转框“，金属框的上部中央与电池正极相连，下部紧贴在与电池负极相连的金属柱形物两侧，框绕电池转动，由此可以判断该金属柱状物为 ________ ，你判断的依据是 ________ ，转框的原理与 ________ （电动机/发电机）相同．
5.电动机是将电能转化为机械能的设备，电动机的工作原理是 ________ ；改变电动机转速的方法有：改变线圈匝数、改变通过电流大小和 ________
6.扬声器是把 ________ 信号转化为声信号的一种装置，它主要由固定的永久磁体、 ________ 和锥形纸盆构成。一个标有“16Ω 1.25A”字样的扬声器，正常工作时供电电压应为 ________ V，消耗功率为 ________ W。
四、实验探究题
1.李华同学学习了电磁方面的知识后，做了以下两个实验（如图所示）。
（1） 用甲装置进行了如下的操作：①让导体 AB 静止在磁场中；②让导体 AB 在磁场中左右运动；③让导体 AB 沿竖直方向上下缓慢运动。其中能使电流表指针发生偏转的是 ________ （填序号）；
（2） 如果在乙装置的实验中，当开关闭合时，发现导体 ab 向左运动，若要使导体 ab 向右运动，下列措施不可行的是______；
A . 调换电源正、负极
B . 调换磁体N、S极
C . 同时调换电源正、负极和磁体N、S极
（3） 根据乙装置的原理，人们发明了 ________ （选填“发电机”或“电动机”）
2.图甲是小郑探究“并联电路特点”的电路图，用电流表 A1、 A2测得通过灯泡 L1、 L2的电流分别为0.2 A和0.3 A。
（1）用另一只电流表 A3（图中未画出）测干路电流时，量程应该选用 ________ （选填“0～0.6 A”或“0～3 A”）。
（2）闭合开关S后，测干路电流时，发现电流表 A3的指针偏转到最大值。对于该现象，下列分析不合理的是 ________ 。
A．电流表 A1与灯泡 L1并联
B．电流表 A3与开关S并联
C．某盏灯泡突然短路
（3）探究过程中，小郑发现，若电流表的正、负接线柱接反了，会造成电流表的指针反转，受力反向；他结合电流表的内部结构示意图（如图乙），猜想表头内部磁场中通电线圈的受力方向与 ________ 方向有关。
五、综合题
1.在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示．
（1） 小明闭合开关，看到铝棒稳定时如图乙所示． ________ （选填“发电机”或“电动机”）就是利用这一原理制成的．
（2） 在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先对调磁极位置，闭合开关，观察到铝棒ab稳定时如图丙所示，由此可知通电导线在磁场中受 力的方向与 ________ 方向有关．然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通 电导线在磁场中的受力方向与电流方向无关．你认为小明的做法错在哪里？ ________ ．
（3） 小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢？为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将 铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验过程中，小明应根据 ________ （选填“电流表的示 数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小．
2.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
3.星期一升国旗后，校长通过话筒向全体同学讲话，同学们从高音喇叭聆听到了校长的讲话声音，请用学到的知识解释下面的问题：
（1） 话筒是把声音信号转化成电信号的一种装置，简述话筒的工作原理；
（2） 扬声器是把电信号转化成声音信号的装置，简述扬声器的工作原理。
4.小明在做“探究通电导体在磁场受力的方向与哪些因素有关”的实验时，认为该方向可能与导体中的电流方向有关，也可能与磁场的方向有关．
（1） 他设计了如下的实验，装置如图所示，金属棒AB架在光滑的金属轨道上，导线的连接完好
A．闭合开关，发现金属棒向左运动．
B．把磁铁的南、北极上下对调、把电源的正、负极端的导线也对调，闭合开关后，发现金属棒仍向左运动．
根据以上现象，小明得出结论：通电导体在磁场受力的方向与导体中的电流方向、磁场方向无关．
你认为他的结论正确吗？如果认为正确请说明理由．如果认为不正确，请分析他得出错误结论的原因．
​
（2） 小俊在做“组成串联电路”的实验时，电路如图连好，闭合开关S后，两灯均不亮，经检查电路连接无误．老师经过仔细检查后告诉他，是其中一个灯泡的灯丝烧坏了． 请你只用一根导线，帮助小俊检测出到底是哪一个灯泡灯丝烧坏了．把你的实验方法、所能观察到的实验现象及由此推断出的结论填入下表中
​
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
实验方法
实验现象
结论
