物理九年级全册（2024）第五节 磁场对通电导线的作用力一等奖ppt课件

这是一份物理九年级全册（2024）第五节 磁场对通电导线的作用力一等奖ppt课件

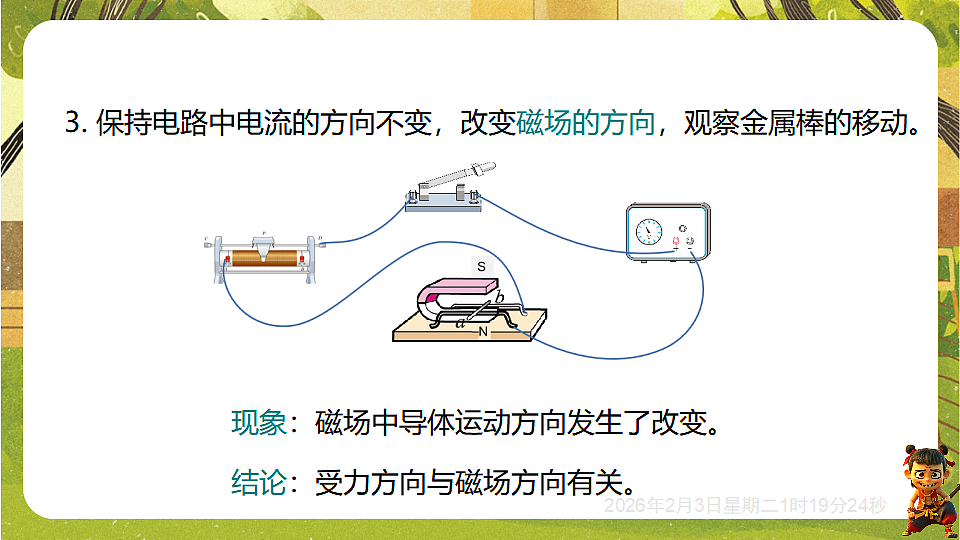

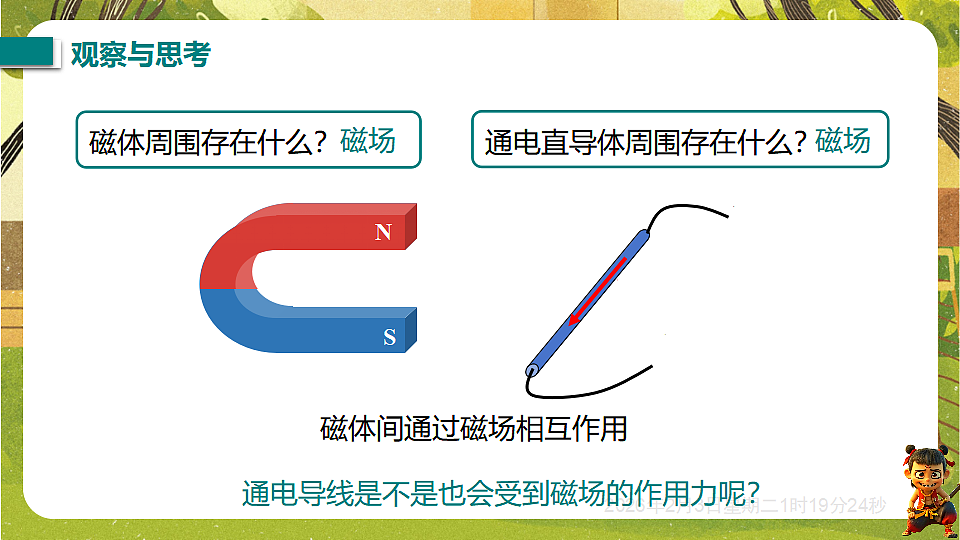

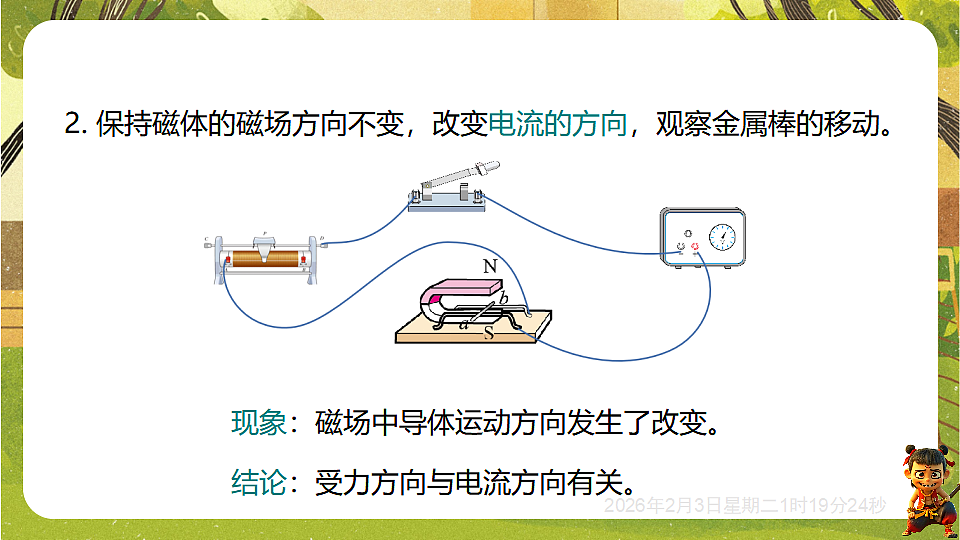

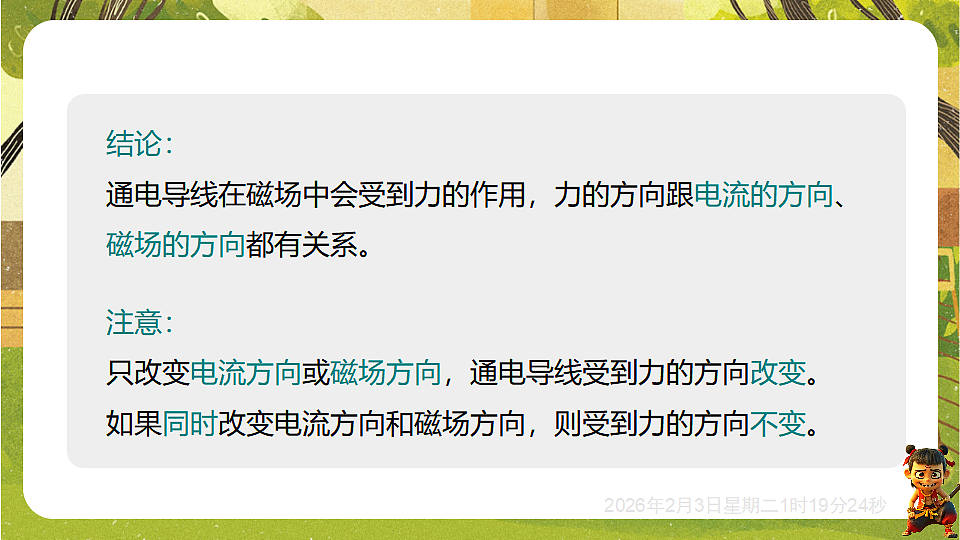

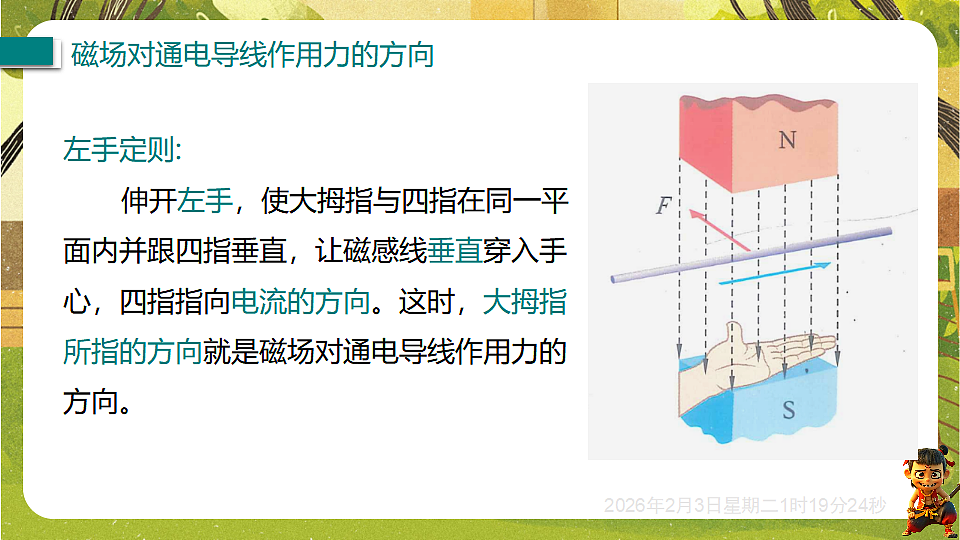

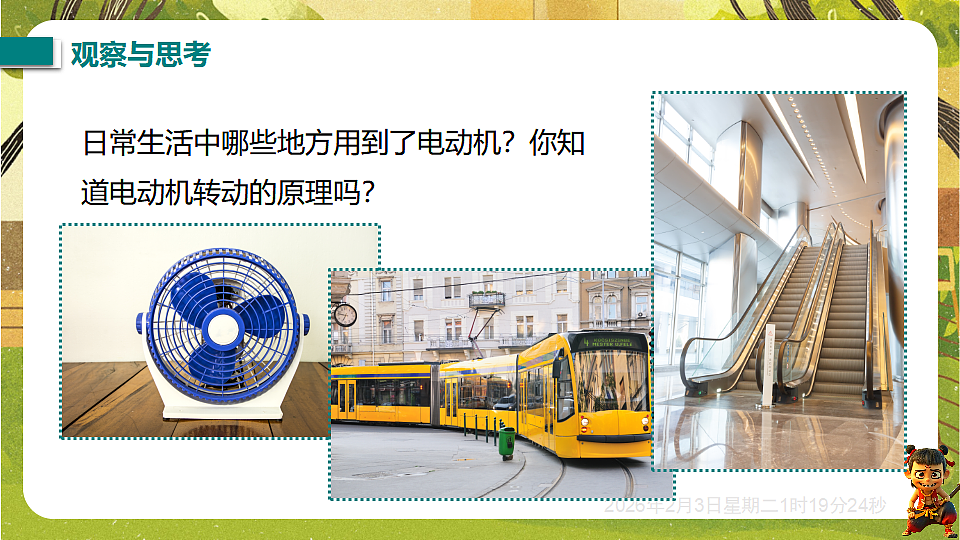

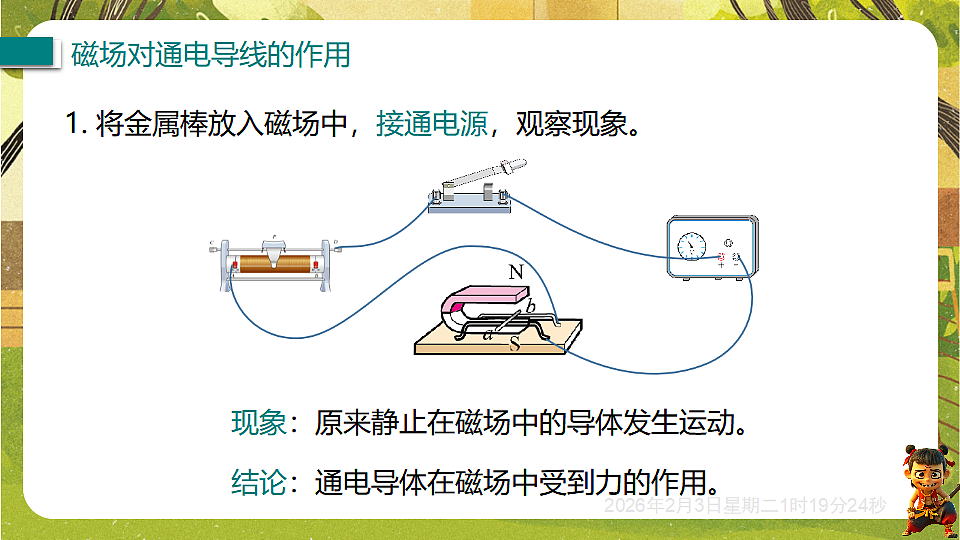

北师大版（新教材）物理9年级全一册精做课件14.5磁场对通电导线的作用力第十四章 电与磁授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月5日　　通电导线是不是也会受到磁场的作用力呢？磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用1. 将金属棒放入磁场中，接通电源，观察现象。结论：通电导体在磁场中受到力的作用。现象：原来静止在磁场中的导体发生运动。2. 保持磁体的磁场方向不变，改变电流的方向，观察金属棒的移动。结论：受力方向与电流方向有关。现象：磁场中导体运动方向发生了改变。3. 保持电路中电流的方向不变，改变磁场的方向，观察金属棒的移动。结论：受力方向与磁场方向有关。现象：磁场中导体运动方向发生了改变。结论：通电导线在磁场中会受到力的作用，力的方向跟电流的方向、磁场的方向都有关系。注意：只改变电流方向或磁场方向，通电导线受到力的方向改变。如果同时改变电流方向和磁场方向，则受到力的方向不变。左手定则: 伸开左手，使大拇指与四指在同一平面内并跟四指垂直，让磁感线垂直穿入手心，四指指向电流的方向。这时，大拇指所指的方向就是磁场对通电导线作用力的方向。日常生活中哪些地方用到了电动机？你知道电动机转动的原理吗？通电导线在磁场中受到力的作用，所以电动机里应该有磁体和通电导线。直导线在磁场里运动一段距离就会离开磁场，很难持续地运动。那么线圈可以持续地转动吗？通电线圈可以在磁场里转动过一定角度，但不能持续转动。为什么线圈不能持续转动呢?磁场力使线圈顺时针转动线圈由于惯性越过平衡位置磁场力阻碍线圈顺时针转动线圈最终静止在平衡位置如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈就可以持续转下去了。如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗。与半环接触，使电源和线圈组成闭合电路。换向器(两个半圆铜环E、F)作用：及时改变线圈中的电流方向，使线圈一直转动下去。电刷(A、B)作用：线圈电流方向：a → b，c → d线圈受力方向：ab 向上，cd 向下线圈转动情况：顺时针线圈受力方向：线圈转动情况：无电流不受力由于惯性继续转动 线圈电流方向：线圈受力方向：线圈转动情况：d → c，b → acd 向上，ab 向下顺时针线圈电流方向：线圈受力方向：线圈转动情况：无电流不受力由于惯性继续转动 线圈电流方向：生活中的电动机直流电动机(电动玩具、录音机等小型电器)交流电动机(电风扇、洗衣机等家用电器)电动机优点：结构简单、控制方便、体积小、效率高从能量转化来看，电动机是把电能转化为机械能。（多选）要改变直流电动机转向，可以采用 （ ） A．改变电流方向，其他不变 B．改变磁场方向，其他不变 C．增大电流强度 D．同时改变电流方向和磁场方向AB结构：固定的永磁体、音圈和锥形纸盆等构成。工作原理：当音圈中有大小和方向反复变化的电流通过时，音圈就会受到磁场的作用力而前后往复运动，从而带动纸盆来回振动，就发出了声音。知识点1 磁场对通电导线的作用  通电导线 相反 电流的方向铜 返回 B  返回知识点2 电动机3. ［2024·广西改编］如图，兴趣小组制作了一个电动机，给线圈通电，轻轻一推，线圈就会持续转动。下列关于电动机的说法错误的是( )B（第3题）A. 电动机主要由磁体和线圈组成B. 电动机主要把动能转化为电能C. 对调电源正、负极可以改变线圈的转动方向D. 电流通过线圈产生的热量与线圈的电阻有关 返回（第4题） 导体有相反 返回知识点3 动圈式扬声器5.扬声器主要由固定的永磁体、线圈和锥形纸盆构成，当线圈中瞬时通入如图所示电流时，线圈的左侧为___________极。扬声器的线圈中通入携带声音信息、时 振动刻变化的电流，使得它在一个瞬间和下一个瞬间受到不同的力，于是带动纸盆______起来，发出了声音。 返回6. 我国福建舰上的飞机采用电磁弹射的方式起飞。在进行电磁弹射时，飞机利用电磁弹射车来牵引，但电磁弹射车不能对轨道产生较大的压力，否则摩擦力将抵消电磁弹射力，所以电磁弹射车利用磁悬浮方式减小对轨道的压力。下列说法正确的是( )AA. 电磁弹射车在磁场中受到磁场力的作用B. 飞机在磁场中受到磁场力的作用C. 电磁弹射车不受磁极间相互作用力D. 电磁弹射器弹射飞机的过程中，将机械能转化为电能 返回7. ［2024·辽宁改编］如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁体，在线圈中通入交变电流后，纸杯振动发声。下列说法错误的是( )DA. 该扬声器与电动机的工作原理相同B. 磁场对线圈的力的方向随电流方向改变而改变C. 线圈带动纸杯振动利用的是通电导线在磁场中会受到力的作用D. 线圈中的电流不会产生磁场 返回 C  返回9. 我们实验室使用的电压表和电流表都属于“磁电式电表”，这类电表中有电流通过时，它的指针就会发生偏转。如图是电压表内部结构示意图，是由灵敏电 通电导线在磁场中受力 流计与电阻组装而成的，表头内部有一个磁体和一个导电线圈，通电后，指针在磁体的作用下会旋转，其原理是_______________________；线圈通过导线与接线柱相连，该电压表有两个量程，若使用小量程，则应把导线接在图中______（填字母）两个接线柱上。 返回 A. B. C. D. √ 返回磁场对通电导线的作用力磁场对通电导线的作用磁场对通电导线有力的作用左手定则基本构造：永磁体、音圈和锥形纸盆工作原理：通电线圈在磁场中受力而运动力的方向与电流方向和磁场方向有关动圈式扬声器基本构造：换向器、电刷、转子、定子工作原理：通电线圈在磁场中受力而转动能量转化：电能转化为机械能电动机
