初中物理沪科版（2024）九年级全册（2024）第三节 磁场对通电导线的作用练习题

这是一份初中物理沪科版（2024）九年级全册（2024）第三节 磁场对通电导线的作用练习题，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，综合题等内容，欢迎下载使用。

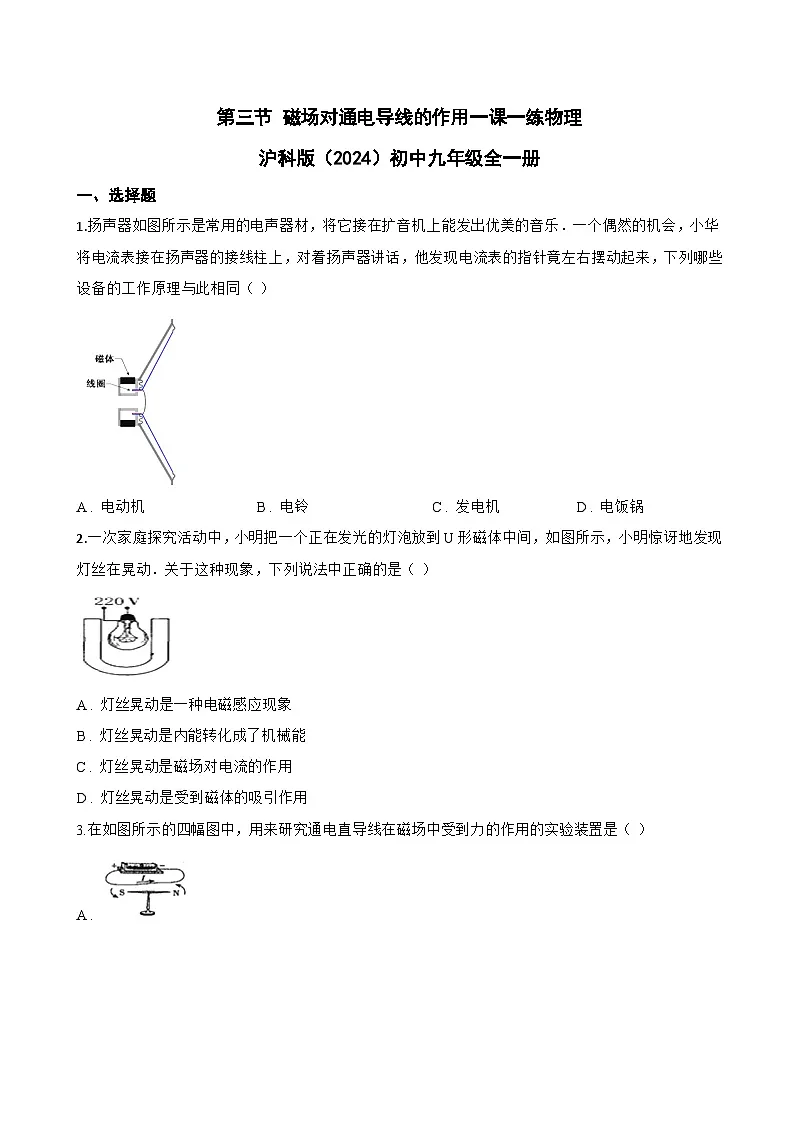

1.扬声器如图所示是常用的电声器材，将它接在扩音机上能发出优美的音乐．一个偶然的机会，小华将电流表接在扬声器的接线柱上，对着扬声器讲话，他发现电流表的指针竟左右摆动起来，下列哪些设备的工作原理与此相同（ ）
​
A . 电动机 B . 电铃 C . 发电机 D . 电饭锅
2.一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，如图所示，小明惊讶地发现灯丝在晃动．关于这种现象，下列说法中正确的是（ ）
​
A . 灯丝晃动是一种电磁感应现象
B . 灯丝晃动是内能转化成了机械能
C . 灯丝晃动是磁场对电流的作用
D . 灯丝晃动是受到磁体的吸引作用
3.在如图所示的四幅图中，用来研究通电直导线在磁场中受到力的作用的实验装置是（ ）
A . ​
B . ​
C . ​
D . ​

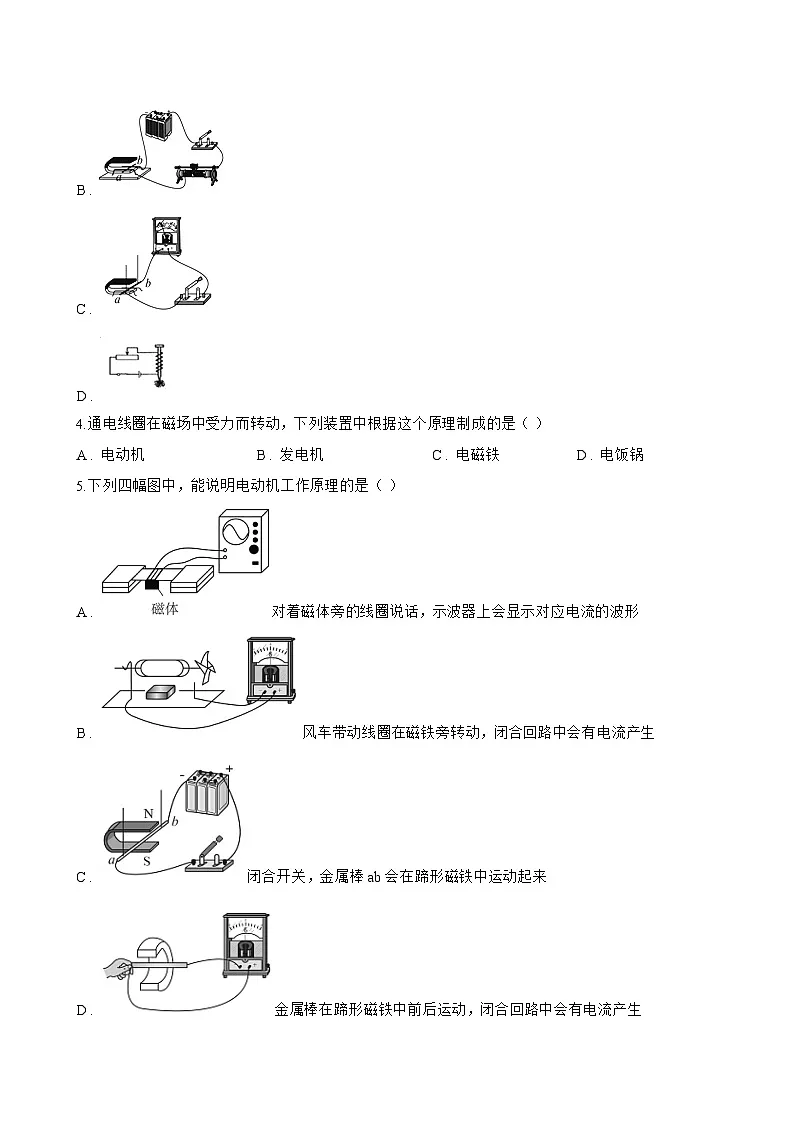

4.通电线圈在磁场中受力而转动，下列装置中根据这个原理制成的是（ ）
A . 电动机 B . 发电机 C . 电磁铁 D . 电饭锅
5.下列四幅图中，能说明电动机工作原理的是（ ）
A . 对着磁体旁的线圈说话，示波器上会显示对应电流的波形
B . 风车带动线圈在磁铁旁转动，闭合回路中会有电流产生
C . 闭合开关，金属棒ab会在蹄形磁铁中运动起来
D . 金属棒在蹄形磁铁中前后运动，闭合回路中会有电流产生

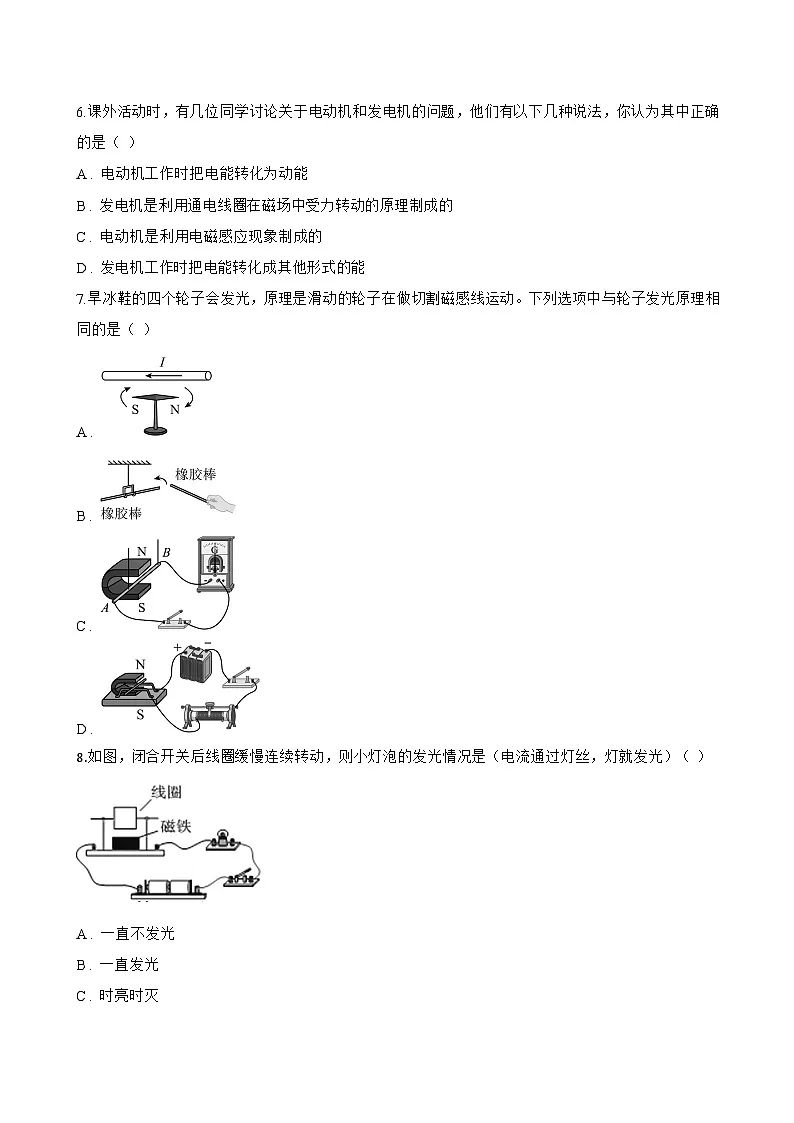

6.课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是（ ）
A . 电动机工作时把电能转化为动能
B . 发电机是利用通电线圈在磁场中受力转动的原理制成的
C . 电动机是利用电磁感应现象制成的
D . 发电机工作时把电能转化成其他形式的能
7.旱冰鞋的四个轮子会发光，原理是滑动的轮子在做切割磁感线运动。下列选项中与轮子发光原理相同的是（ ）
A .
B .
C .
D .
8.如图，闭合开关后线圈缓慢连续转动，则小灯泡的发光情况是（电流通过灯丝，灯就发光）（ ）
A . 一直不发光
B . 一直发光
C . 时亮时灭
D . 以上情况均有可能出现
9.如图是教材中研究电和磁的四个实验装置图，下列对四幅图的描述正确的是（ ）

A . 图甲是探究磁场对电流的作用，是电动机的工作原理
B . 图乙是探究磁场对电流的作用，是电磁铁的工作原理
C . 图丙是探究的电磁感应现象，是电动机的工作原理
D . 图丁是探究的电磁感应现象，是发电机的工作原理
二、多选题
1.昔日高档小轿车，今朝进入百姓家．下列有关小轿车的说法正确的是（ ）
A . 电动汽车的核心部件电动机是利用电磁感应原理制成的
B . 汽油机的做功冲程，主要将内能转化为机械能
C . 开车时要系好安全带，是为了减小人由于惯性而受到的伤害
D . 汽车发动机用水作冷却液，主要是利用水比热容小的特点
2.下列设备应用的物理原理对应正确的是（ ）
A . 电磁铁﹣﹣电流的磁效应
B . 电动机﹣﹣同名磁极相互排斥
C . 发电机﹣﹣电磁感应现象
D . 电饭锅﹣﹣电流的热效应
3.科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中正确的是（ ）
​
A . 甲图所揭示的原理可制成电动机
B . 乙图是用来研究磁场对通电导线作用的
C . 甲图中电路闭合，能将机械能转化为电能
D . 乙图中电路闭合，导体ab左右运动，电路中有感应电流
4.当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（ ）
A . 高碳动力设备（内燃机）的工作效率均高于电动机
B . 电瓶车内的电动机是利用磁场对电流作用的原理工作的
C . 太阳能电池的发电原理是把太阳能转变成电能
D . 大量使用氢能源可以降低“温室效用”的程度
5.下列知识结构中，正确的是（ ）
A . 杠杆的种类、特点及应用
B . 家用电路中部分原件的作用和安装要求
C . 磁场对电流的作用与电磁感应现象比较
D . 正确理解额定功率与实际功率
三、填空题
1.电动自行车的“心脏”是电动机，它是利用通电线圈在 ________ 磁场中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的滑动变阻器，拧动“调速转把”可以改变电动机中的电流电流大小，从而改变电动机的转速．下坡时，关闭电源，电动机就变成了“发电机”，从而实现“自发电”，它是利用 ________ 现象的原理工作的．
2.电动机是将电能转化为机械能的设备，电动机的工作原理是 ________ ；改变电动机转速的方法有：改变线圈匝数、改变通过电流大小和 ________
3.电动机的原理是 ________ 在磁场中受到力的作用，受力方向与 ________ 和 ________ 有关系
4.扬声器是把 ________ 信号转化为声信号的一种装置，它主要由固定的永久磁体、 ________ 和锥形纸盆构成。一个标有“16Ω 1.25A”字样的扬声器，正常工作时供电电压应为 ________ V，消耗功率为 ________ W。
5.微风吊扇通电后扇叶转动，此过程中 ________ 能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 ________ 生电的现象，人们利用这一原理制成了 ________ （发电机/电动机）．远距离输电需要用高压输电，如果输送的电功率一定，将输电电压升到原来的10倍，则输电线上损失的功率将变为原来的 ________ 倍．
6.如图是一种常用的动圈式话筒。当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中的这种振动，能产生随着声音变化而变化的 ________ ，这是 ________ 现象。
7.我们实验室使用的电压表和电流表都属于“磁电式电表”，这类电表中有电流通过时，它的指针就会发生偏转，据此你可以推测，电表内除了导线和指针外，一定还有 ________ 你推测依据的物理原理是 ________
8.下面是电学中很重要的两个实验图，其中图 ________ 的实验装置原理可以制造出发电机，它是利用 ________ 工作的。
9.丹麦物理学家 ________ 通过实验发现通电导体周围存在磁场，是世界上第一个发现电与磁之间有联系的人；老师上课时常使用扩音器，声音信号由话筒传入扩音器扩大后从扬声器播出，其中话筒的工作原理相当于 ________ （选填“发电机”或“电动机”）。
10.图为动圈式话筒的构造示意图．对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音．这种话筒应用的原理是 ________
​
四、实验探究题
1.小明学习了电磁知识后，从物理学的视角对图所涉及的物理问题进行了分析。
（1） 如图甲所示，在A处接入 ________ ，可探究电动机的工作原理；（填实验器材名称）
（2） 在图甲的金属轨道上增加一根金属杆cd，俯视图如图乙所示（磁感线垂直纸面向外，用“·”表示）；在外力的作用下，金属杆ab沿光滑金属轨道向右运动，请判断静止在光滑轨道上的金属杆cd是否运动并说明理由，判断∶ ________ ；理由∶ ________ ；
（3） 电吉他中电拾音器基本结构如图丙所示，磁体附近金属弦被磁化，因此弦振动时，在线圈中产生感应电流，感应电流经电路放大后传送到音响发出声音，则弦振动时，线圈中的感应电流方向 ________ （选填“变化”或“不变”）。
2.小磊同学设计了如图所示的实验装置。当他闭合开关，将铜棒ab水平向右移动时，发现铜棒cd也随之运动起来。
（1）在整个电路中， ________ （选填“ab”或“cd”）相当于电源；
（2）若使铜棒ab沿竖直方向上下运动，则铜棒cd将 ________ （选填“上下运动”“左右运动”或“静止不动”）；
（3）乙装置的原理在生活中的应用是 ________ 。
五、综合题
1.在观察“磁场对通电直导线的作用”活动中，小明用导线在固定的接线柱MN下悬挂一根轻质的铝棒ab，然后将其作为通电导线接入电路放在蹄形磁体的磁场里，如图甲所示．
（1） 小明闭合开关，看到铝棒稳定时如图乙所示． ________ （选填“发电机”或“电动机”）就是利用这一原理制成的．
（2） 在探究导线在磁场中受力方向与电流方向、磁场方向的关系时，小明先对调磁极位置，闭合开关，观察到铝棒ab稳定时如图丙所示，由此可知通电导线在磁场中受 力的方向与 ________ 方向有关．然后小明保持图甲中的磁极位置不动，将铝棒ab两端对调后接入电路，发现铝棒ab的摆动方向依然如图乙所示，由此小明认为通 电导线在磁场中的受力方向与电流方向无关．你认为小明的做法错在哪里？ ________ ．
（3） 小明进一步猜想：在同一磁场中，磁场对导线的作用力是否与通过导线的电流大小有关呢？为此小明决定在图丙所示的实验基础上，在电路中串入电流表，并通过将 铝棒ab换成长短、粗细均相同但电阻更大的铁棒和电阻更小的铜棒来改变电路中的电流，进行对比实验过程中，小明应根据 ________ （选填“电流表的示 数”或“导线摆动角度”）来推断通电导线在磁场中的受力大小．
2.为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
根据以上技术参数，解答下列问题：（g=10N/kg）
（1） 电动车是利用 ________ 的原理工作的，它工作时将 能转化为 能；
（2） 假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3） 电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4） 与普通汽车相比，电动观光车在环保节能方面的优点有 ________ （写出一条即可）
3.星期一升国旗后，校长通过话筒向全体同学讲话，同学们从高音喇叭聆听到了校长的讲话声音，请用学到的知识解释下面的问题：
（1） 话筒是把声音信号转化成电信号的一种装置，简述话筒的工作原理；
（2） 扬声器是把电信号转化成声音信号的装置，简述扬声器的工作原理。
4.小明在做“探究通电导体在磁场受力的方向与哪些因素有关”的实验时，认为该方向可能与导体中的电流方向有关，也可能与磁场的方向有关．
（1） 他设计了如下的实验，装置如图所示，金属棒AB架在光滑的金属轨道上，导线的连接完好
A．闭合开关，发现金属棒向左运动．
B．把磁铁的南、北极上下对调、把电源的正、负极端的导线也对调，闭合开关后，发现金属棒仍向左运动．
根据以上现象，小明得出结论：通电导体在磁场受力的方向与导体中的电流方向、磁场方向无关．
你认为他的结论正确吗？如果认为正确请说明理由．如果认为不正确，请分析他得出错误结论的原因．
​
（2） 小俊在做“组成串联电路”的实验时，电路如图连好，闭合开关S后，两灯均不亮，经检查电路连接无误．老师经过仔细检查后告诉他，是其中一个灯泡的灯丝烧坏了． 请你只用一根导线，帮助小俊检测出到底是哪一个灯泡灯丝烧坏了．把你的实验方法、所能观察到的实验现象及由此推断出的结论填入下表中
​
5.实验小组的同学们进行有关电磁现象的实验．
（1） 在如图1所示实验中，闭合开关后，观察到导轨上的铜棒ab开始 ________ ，这说明磁场对放入其中的通电导体有 ________ ．
（2） 在如图2所示实验中，闭合开关，保持水平放置的蹄形磁体不动，当位于磁体N、S极之间的导体AB沿 ________ （选填“上下”或“左右”）方向运动时，灵敏电 流计指针不发生偏转；当导体AB沿水平方向运动时，灵敏电流计的指针发生偏转．这说明闭合电路的一部分导体在磁场中做 ________ 运动时，导体中就有感 应电流产生．
杠杆种类
特 点
应用举例
优点
缺点
省力杠杆
省力
费距离
钳子
费力杠杆
省距离
费力
钓鱼竿
等臂杠杆
不省力不费力，不省距离不费距离
天平
组成原件
作 用
安装要求
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换原件时切断电源，以免触电
连在电能表后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，并与各用电器串联
区别项目
磁场对电流的作用
电磁感应现象
现象
原因
通电导体（线圈）在磁场中
闭合电路的一部分导体在磁场中做切割磁感线运动
结果
受到力的作用（运动、转动）
产生感应电流
能量转化
机械能转化为电能
电能转化为机械能
力的性质
通电导体在磁场中受磁力
导体受外力
导体中的电流
由外部电源供给
因感应产生
应用实例
发电机
电动机
电压
功率
结果
额定值的含义
用电器铭牌上标的电压值是用电器正常工作时的电压，叫做额定电压
用电器在额定电压下的功率叫做额定功率
/
额定值与实际值的关系
U实=U额
P实=P额
用电器正常工作（灯泡正常发光）
U实＜U额
P实＜P额
用电器不能正常工作（灯泡发光暗淡）
U实＞U额
P实＞P额
用电器不能正常工作，长期使用影响使用寿命（灯泡发光强烈，可能被烧坏）
空车质量
1180kg
电动机额定功率
4kW
满载人员
12人
电动机额定电压
48V
满载时轮胎与地接触面积
4×250cm2
最大车速
45km/h
电动机效率
80%
平路连续行驶里程
≤80km
实验方法
实验现象
结论
