【知识梳理】

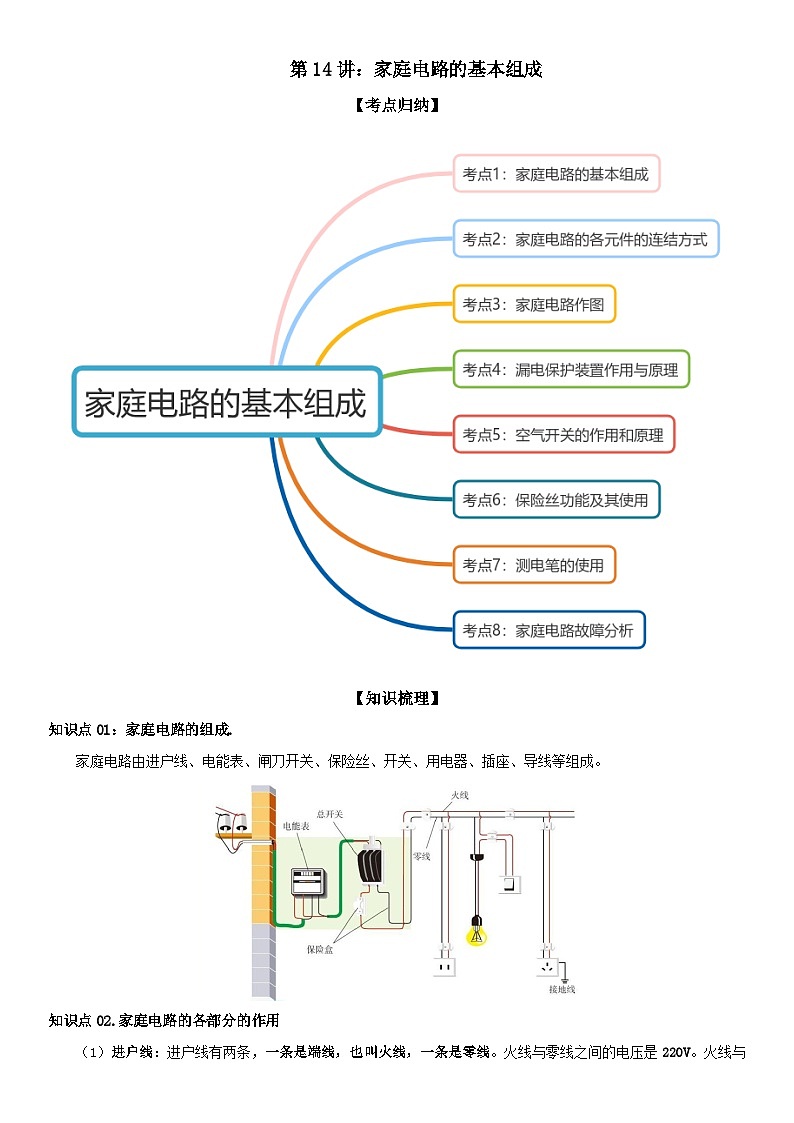

知识点01：家庭电路的组成.
家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
知识点02.家庭电路的各部分的作用

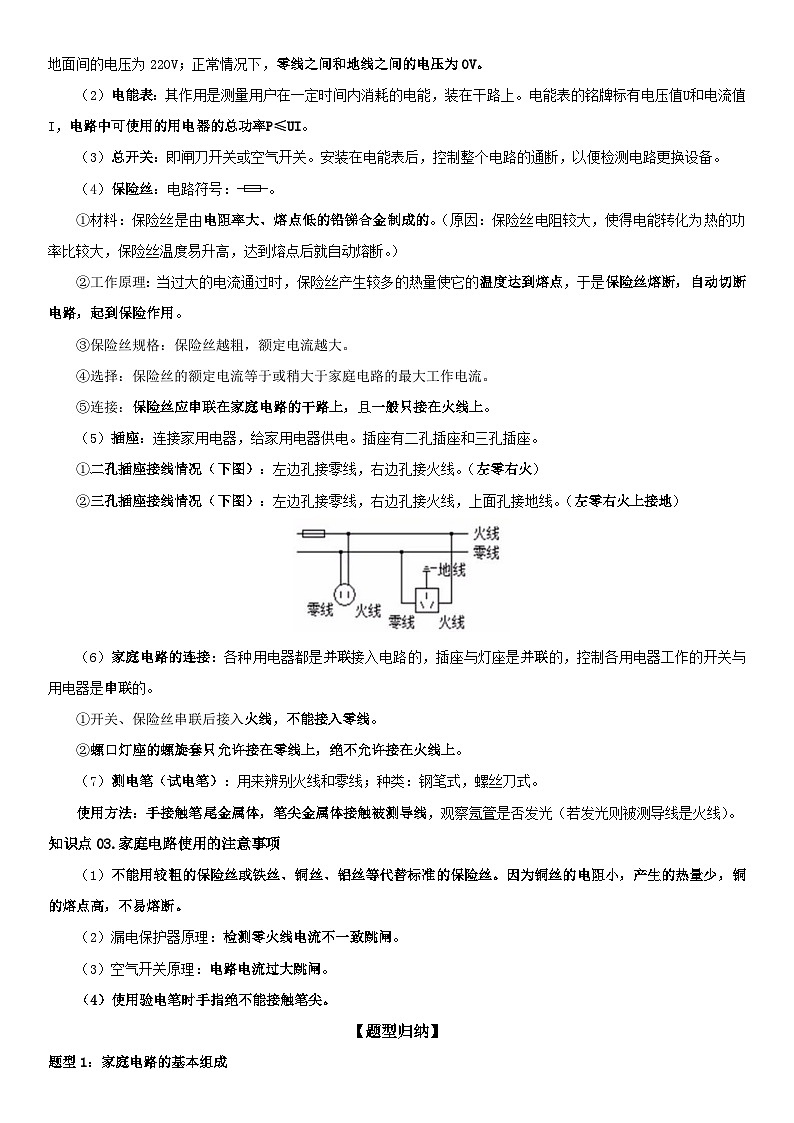

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：其作用是测量用户在一定时间内消耗的电能，装在干路上。电能表的铭牌标有电压值U和电流值I，电路中可使用的用电器的总功率P≤UI。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
（4）保险丝：电路符号：。
①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
②工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③保险丝规格：保险丝越粗，额定电流越大。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
（5）插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。
①二孔插座接线情况（下图）：左边孔接零线，右边孔接火线。（左零右火）
②三孔插座接线情况（下图）：左边孔接零线，右边孔接火线，上面孔接地线。（左零右火上接地）
（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
①开关、保险丝串联后接入火线，不能接入零线。
②螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
（7）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
知识点03.家庭电路使用的注意事项
（1）不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（2）漏电保护器原理：检测零火线电流不一致跳闸。
（3）空气开关原理：电路电流过大跳闸。
（4）使用验电笔时手指绝不能接触笔尖。
【题型归纳】
题型1：家庭电路的基本组成

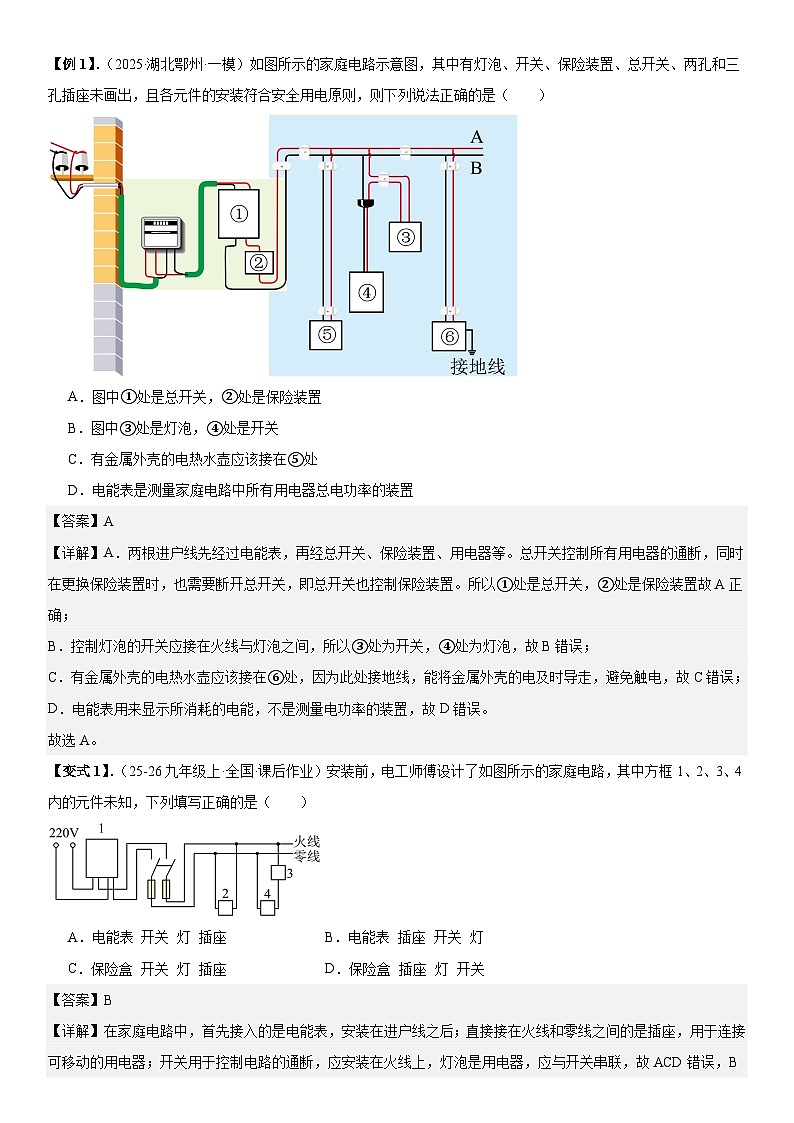

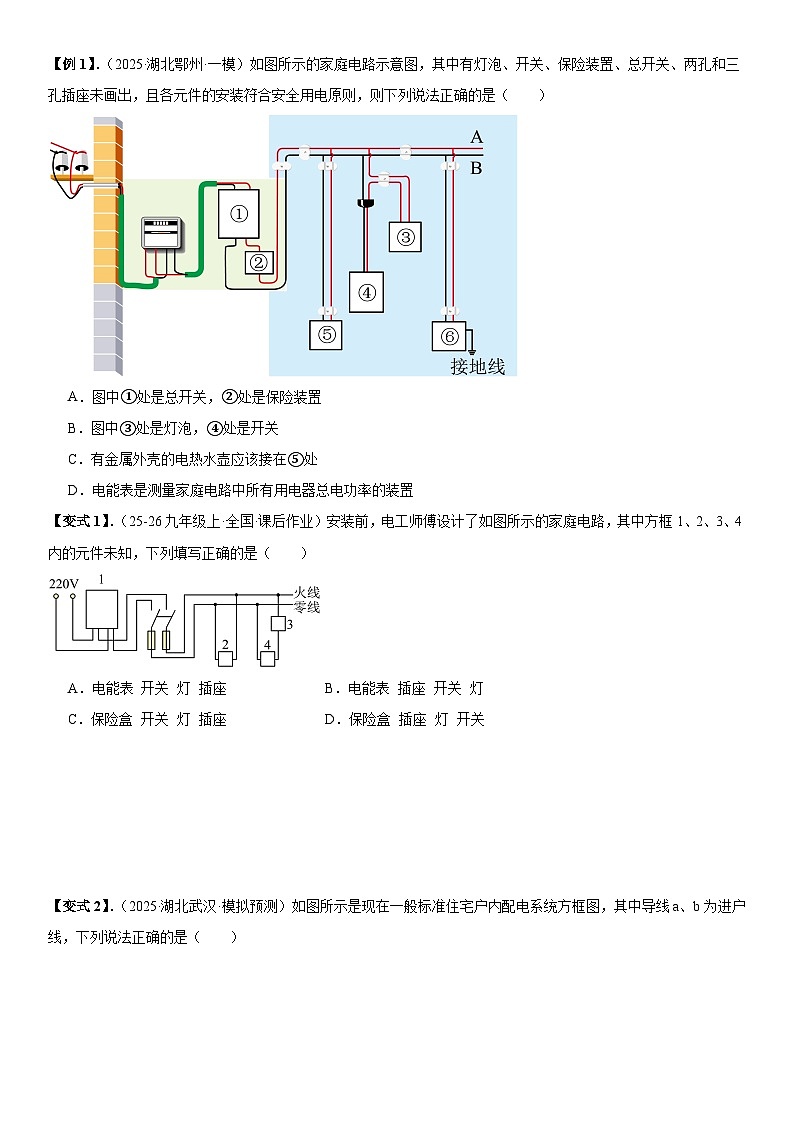

【例1】．（2025·湖北鄂州·一模）如图所示的家庭电路示意图，其中有灯泡、开关、保险装置、总开关、两孔和三孔插座未画出，且各元件的安装符合安全用电原则，则下列说法正确的是（ ）
A．图中①处是总开关，②处是保险装置
B．图中③处是灯泡，④处是开关
C．有金属外壳的电热水壶应该接在⑤处
D．电能表是测量家庭电路中所有用电器总电功率的装置
【变式1】．（25-26九年级上·全国·课后作业）安装前，电工师傅设计了如图所示的家庭电路，其中方框1、2、3、4内的元件未知，下列填写正确的是（ ）
A．电能表 开关 灯 插座B．电能表 插座 开关 灯
C．保险盒 开关 灯 插座D．保险盒 插座 灯 开关
【变式2】．（2025·湖北武汉·模拟预测）如图所示是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（ ）
A．进户线b是火线
B．方框1内是电能表，方框2内是空气开关，方框3内是漏电保护器
C．人触摸导线c的破损处，空气开关会跳闸
D．把电热水壶插头刚插入三孔插座时，空气开关跳闸，原因一定是电热水壶内部发生短路
题型2：家庭电路的各元件的连结方式
【例3】．（25-26九年级上·北京·月考）图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．插座之间是并联关系
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
【变式1】．（24-25九年级上·山东威海·期末）小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（ ）
A．开关和电灯的位置互换后更安全
B．插座中的火线和零线一定不能连通
C．电能表是测量电路消耗总电功率的仪表
D．各个小彩灯之间是并联的
【变式2】．（2025·河南信阳·二模）如图所示是小冬家庭电路的一部分，电路元件甲、乙所在的支路为照明电路。关于家庭电路和安全用电，下列说法正确的是（ ）
A．电冰箱连入三孔插座后，电灯与电冰箱是串联
B．空气开关跳闸，一定是因为家庭电路中出现了短路
C．为了用电安全，应在甲处安装开关，乙处安装电灯
D．空气开关与漏电保护器的作用是相同的
题型3：家庭电路作图
【例3】．（25-26九年级下·全国·期末）如图所示，根据安全用电知识，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。
【变式1】．（24-25九年级上·宁夏吴忠·期末）请用笔画线代替导线完成：
（1）请将图中的“光控开关”、“声控开关”、节能灯正确连入电路（要求：只有在光线很暗且有声音时灯才亮）；
（2）安装一个不受开关控制的三孔插座。
【变式2】．（25-26九年级上·重庆·月考）请将图中的开关、灯泡和三孔插座正确接入家庭电路，使开关能控制灯泡的通断电，三孔插座能够正确的使用。
题型4：漏电保护装置作用与原理
【例4】．（24-25九年级下·河北沧州·月考）如图是一种住宅户内的配电系统，关于该系统，下列说法中正确的是（ ）
A．1处安装电能表，2、3、4处安装空气开关，5处安装漏电保护器
B．只要有人触电，漏电保护器会迅速切断电流，对人身起到保护作用
C．使用试电笔检测物体是否带电时，使用的人不会触电是因为试电笔氖管中的氖气不会导电
D．若插座中有两孔使试电笔的氖管发光，可能是某用电器短路了
【变式1】．（2025·黑龙江齐齐哈尔·模拟预测）关于家庭电路，下列说法中正确的是（ ）
A．图甲中，各元件的连接均符合安全用电原则
B．图乙中，人会发生触电事故，此时漏电保护器不会切断电路
C．图丙中，电线绝缘皮破损造成短路，此时空气开关不会迅速切断电路
D．图丁中，正确使用试电笔接触火线时，人会发生触电事故
【变式2】．（2025·河北邯郸·三模）如图所示是住宅内的部分配电系统方框图。下列有关家庭电路和安全用电的说法正确的是（ ）
A．电能表和空气开关N是串联的
B．空调一般使用的插头是两脚插头
C．用测电笔测三孔插座的M孔时，发现氖管不会发光，说明漏电保护器的零线一侧断了
D．当空气开关N跳闸时，一定是空调和吊灯同时使用引起的
题型5：空气开关的作用和原理
【例5】．（24-25九年级下·湖北武汉·月考）如图是小明家的部分家庭电路示意图，电能表上标有“220V10 （30）A”的字样，图中空气开关①②③的额定电流分别为20A、5A、5A，漏电保护器的漏电动作电流为30mA。炎炎夏日，他家正在工作的用电器的总功率是3100W，现在，小明又将图中的空调及灯泡接入电路正常工作，已知空调的额定功率为1kW，小灯泡的额定功率为60W，接着，小明想将标有“220V 0.8kW”的电吹风接入图中的三孔插座，下列关于此电路的判断正确的是（ ）
A．闭合电吹风的开关时，电路继续正常工作
B．闭合电吹风的开关时，图中的漏电保护器会迅速断开电路
C．闭合电吹风的开关时，图中干路上的空气开关会跳闸
D．闭合电吹风的开关时，图中三处的空气开关都会跳闸
【变式1】．（2025·湖北武汉·二模）某同学家电能表上标有“，”的字样，空气开关允许通过的最大电流为，已知他家原有用电器的总功率是。当他把功率为的电热水壶插头接入插座中，电路中的空气开关出现了跳闸现象。空气开关跳闸的原因不可能的是（ ）
A．用电器的总功率过大
B．连接电热水壶前插座短路
C．接入电热水壶的插头短路
D．电热水壶的内部电路短路
【变式2】．（2025·山西晋中·二模）安全用电，警钟长鸣。下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（ ）
A．开关中的两个线头相连短路
B．三孔插座中的地线接触不良
C．双孔插座内的火线零线短接
D．热水器的发热电阻丝被烧断
题型6：保险丝功能及其使用
【例6】．（2025·辽宁鞍山·二模）如图是家庭电路的一部分，对此电路，下列说法正确的是（ ）
A．接有保险丝的应该是零线
B．开关短路不会造成保险丝熔断
C．甲处应装用电器，乙处应装开关
D．当保险丝熔断后，可以用铜丝代替
【变式1】．（2025·江苏无锡·二模）小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，他设计了如图甲所示的电路，S1和S2是单刀双掷开关，图乙是已经安装的电能表。下列说法正确的是（ ）
A．若用电器消耗5kW·h的电能，电能表转盘转900转
B．若熔断器的熔丝熔断了，可以用铁丝代替
C．该电能表能通过的最大电流为10A
D．a端应该接火线，b端接零线
【变式2】．（2025·河南新乡·二模）如图所示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说法正确的是（ ）
A．保险盒中的保险丝为铜线B．按钮开关串联在电灯和零线之间
C．a线是零线，b线是火线D．三孔插座中最上方插孔必须接地
题型7：测电笔的使用
【例1】．（24-25九年级上·广东东莞·期末）学习了家庭电路知识后，小明了解到，试电笔可以辨别火线和零线，如上图所示的两种握法，其中正确的是 （选填“甲”或“乙”）；图丙中，电路中画”×”表示断路之处，开关闭合后，用测电笔测试A点，氖管 （选填“会”或“不会”）发光；小明又观察到家中电能表如图丁所示，读数为 kW·h。
【变式1】．（25-26九年级下·全国·单元测试）如图为试电笔的构造示意图，试电笔是用来辨别火线和零线的，笔尖接触电线（或与电线连通的导体），如果氖管发光，表示接触的是 线；在使用试电笔时手一定 （选填“要”或“不要”）接触试电笔的笔尾金属体。
【变式2】．（25-26九年级下·全国·期末）图甲是测电笔的结构，图乙和图丙中，正确使用测电笔的是图 ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的 孔。
题型8：家庭电路故障分析
【例8】．（2026九年级下·全国·专题练习）下图所示的是居民家中某房间的电路，灯L与电热水壶均正常工作。在三孔插座上接入电饭煲后，电热水壶突然停止工作，灯L仍正常发光。拔出电饭煲的插头，用测电笔测试三孔插座的左、右两孔，氖管均发光。若电路中只有一处故障，则（ ）
A．三孔插座短路B．C、D间断路C．A、B间断路D．电热水壶短路
【变式1】．（25-26九年级下·全国·课后作业）下图为某家庭的部分电路，闭合开关、，电灯与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均不发光。此时电路故障可能是（ ）
A．A、B间断路B．C、D间短路C．电热壶断路D．插座短路
【变式2】．（25-26九年级下·全国·单元测试）小天同学想在家里安装一盏照明灯，安装了如图所示的电路。当他闭合开关，发现电灯不亮，用试电笔分别测试插座的、两插孔时，试电笔的氖管都发光，则电路的（ ）
A．火线断路B．零线断路
C．灯泡断路D．灯泡短路
【变式3】．（24-25九年级上·安徽淮北·期末）如图所示，将电风扇的插头插入三孔插座后，正在工作的电冰箱突然停止工作，但电灯仍然正常工作，拔出电风扇的插头，电冰箱仍不能工作，用试电笔分别测试三孔插座的左、右两孔氖管都发光。如果电路中只有一处故障，则（ ）
A．电路的a、b之间导线存在开路
B．电路的d、c之间导线存在开路
C．电冰箱所在电路的b、c间开路
D．三孔插座所在电路的b、c间短路
【高分演练】
一、单选题
1．（2025·安徽·二模）如图，是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测a点时，氖管发光
D．闭合开关S，若bc间导线断路，灯泡L不发光
2．（2025·广东广州·二模）某家庭电路的进户线如图所示。闭合开关S，灯L发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于电路出现一处故障，灯L发光、电风扇仍工作，但用试电笔检测插座两孔，氖管均不发光。该故障可能是（ ）
A．插座两孔短路
B．输电线甲a、b两点之间断路
C．输电线甲b、c两点之间断路
D．输电线乙d、e两点之间断路
3．（25-26九年级下·全国·课后作业）关于家庭用电，下列符合安全用电原则的是（ ）
A．甲位置安装开关，乙位置安装电灯B．用湿手拨动开关
C．家用电冰箱外壳可以不接地线D．多个大功率用电器同时使用
4．（25-26九年级下·全国·随堂练习）某老旧居民楼因同时开启多台空调引发整个居民楼跳闸断电，最有可能的原因是（ ）
A．家庭电路电压超过220V会导致绝缘层烧毁
B．用电器总电阻过大使线路发热加剧
C．用电器总功率过大造成干路电流超过安全值
D．某空调内部发生短路时未及时切断电源
5．（25-26九年级下·全国·课后作业）生活中常用的插线板在闭合开关时指示灯能发光，且插孔可以提供工作电压，对此插线板说法正确的是（ ）
A．将测电笔插入C孔，其氖管会发光
B．电冰箱接入三孔插座后，其外壳与大地相连
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其他插孔仍可提供工作电压
6．（25-26九年级下·全国·周测）为了保证人身安全，洗衣机、电冰箱、电饭锅等有金属外壳的电器都用三脚插头。下列图片分别为三孔插座和三脚插头，以下有关说法正确的是（ ）
A．三孔插座中的甲孔是接中性线的插孔
B．三孔插座中的乙孔是接保护线的插孔
C．三脚插头的丙插脚插入中性线插孔
D．三脚插头的丁插脚插入相线插孔
7．（25-26九年级上·山东烟台·月考）下列有关安全用电和防雷的说法正确的是（ ）
A．甲图，避雷针可以避免建筑物遭受雷电的破坏，如图所示闪电产生的电流方向从避雷针到云层
B．乙图，如果试电笔接触插座左、右两孔，氖管都发光，可能是进户零线断路
C．丙图，多个大功率用电器可以接在同一个插线板上同时使用
D．丁图，人站在绝缘干燥板凳上，两手分别接触火线和零线不会触电
8．（25-26九年级上·安徽合肥·月考）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．零线与大地之间的电压是220V
B．灯泡L和开关S的位置可以互换
C．洗衣机接入三孔插座P后，其外壳与地线相连
D．闭合开关S后，用测电笔接触A点时氖管会发光
9．（24-25九年级上·广西贵港·期末）如图所示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）
A．导线b是火线
B．电能表是测量电功率的仪表
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管不发光，该孔一定接零线
二、填空题
10．（25-26九年级下·全国·课后作业）电冰箱插头上标着①的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一电冰箱的外壳和电源相线之间连通，使外壳带电时， （选填“有”或“没有”）电流通过保护线。
11．（2026九年级下·全国·专题练习）图甲、乙所示的两种情况都是洗衣机漏电，会发生触电事故的是图 ，原因是 。
12．（2026九年级下·全国·专题练习）下图所示的是常见的家庭电路。从图中发现：电灯与插座 （选填“串联”或“并联”），电灯的开关需安装在 （选填“相线”或“中性线”）上。
13．（2026九年级下·全国·专题练习）用测电笔辨别火线与零线时，正确的握笔方法是图 （选填“甲”或“乙”）。如图丙所示，当所有开关都闭合后，输电线因电流过大而燃烧起来，新建楼房的供电线路为避免这种情况，应安装 （选填“空气开关”或“漏电保护器”）。
14．（2026九年级下·全国·专题练习）图甲、乙所示的是家用电热水壶的插头和对应的插座，插头的插脚①较长，目的是将插头插入插座时，可确保电热水壶的金属外壳先接触 （选填“火线”“零线”或“地线”），避免发生触电事故。插座中的②应该接 （选填“火线”“零线”或“地线”）。新建的楼房里，如果发生触电， （选填“空气开关”或“漏电保护器”）会立即切断电路以保护人员安全。
15．（2026九年级下·全国·专题练习）如下图所示，某家庭电路输电线从右端进户。由图可知，电风扇和LED灯是 联的。闭合开关S，LED灯发光，电风扇不工作，用测电笔检测插座两孔，氖管均发光，则该电路的故障是 （选填“a、b”“b、c”或“e、f”）两点之间开路。
16．（24-25九年级上·山东威海·期末）小明将一只启动开关处于断开状态的1000W电饭锅的专用插头插入家中插座，瞬间空气开关跳闸，同时自家电灯熄灭，此现象形成原因可能是电路中出现了 情况（填“短路”或“总电功率过大”）；小明将电饭锅插头从插座取下后即合上空气开关，想继续用电。小红认为小明操作有问题，小明应先 ，然后合上空气开关。
17．（2025·河南濮阳·二模）学校开展了一次以“安全用电，珍惜生命”为主题的安全教育活动。如图a所示，接地导线应该与三孔插座的 （填“E”“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，错误的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图e所示情况的原因是 （填“用电器的总功率过大”或“短路”）。
18．（2025·广东茂名·二模）如图是小红家中电路的一部分，图中A和B是开关S和灯泡的位置，符合安全用电原则，开关S应接到 （A/B）位置；小红闭合开关S后（其他用电器均断电），灯泡亮了一段时间后熄灭，她用试电笔分别测试了图中插座的两个孔，发现试电笔氖管都能发光。若故障只有一处，该故障是 （零线d、e间断路/进户零线断路/灯泡短路）；若此时站在地上的人接触无绝缘层的e点， （会/不会）有触电危险。
三、作图题
19．（25-26九年级下·全国·随堂练习）某家庭进户线、电灯、开关和插座如图所示，请完成家庭电路的连接。要求：开关只控制电灯；三孔插座带保险丝。
20．（25-26九年级上·全国·单元测试）(1)如图所示，请用笔画线表示导线，将图中元器件接入家庭电路中，要求：开关控制两盏灯，且闭合开关后两盏灯都能正常发光；带保险丝的三孔插座单独接入家庭电路中。
(2)如图所示家庭电路，灯泡标有“220V 40W”，LED灯标有“220V 5W”。当开关S闭合后，两灯都能正常发光，插座不受开关控制，请将该家庭电路连接完整。
四、计算题
21．（25-26九年级上·全国·单元测试）某型号煎烤机有上、下两个加热盘，由两个开关控制其工作状态。如图所示为煎烤机的内部简化电路图。为下盘电热丝，为上盘电热丝，两根电热丝的阻值相等，煎烤机的最大额定功率为2200W。问：（不考虑温度对电热丝阻值的影响）
(1)请按照安全用电原则，将a、b两点接入家庭电路中；
(2)煎烤机正常工作时电路中的最大电流是多少？
(3)煎烤机以最大额定功率工作1min，消耗的电能是多少？
(4)电热丝的阻值是多少？
22．（2025·四川泸州·中考真题）小飞家响应国家家电以旧换新惠民政策，置换了一台储水式电热水器，铭牌如下表，原理如下图，是储水箱中加热器内的电阻，为漏电保护开关，为温控开关。已知，。
(1)求保温挡正常工作2小时消耗的电能；
(2)求的阻值；
(3)该电热水器在加热状态下正常工作40min，使额定容量的水温度升高20℃，求它的加热效率。
五、综合题
23．（25-26九年级上·全国·单元测试）如图所示是家庭生活用电的几个场景。
(1)如图甲所示，将测电笔笔尖与相线（220V）接触，手抵金属帽，氖管 。若笔内电阻为，尽管其余电阻未知，也可判断出通过人体的电流不会超过 A。
(2)干燥人体的电阻约为，当人的两手分别接触一节干电池（1.5V）的两极时，通过人体的电流约为 A，人体没有危险。
(3)如图乙所示，在正常情况下电流从相线流经电灯再流向中性线的过程中处处相等。若某人不小心触碰到相线裸露处，导致，当漏电保护器检测到两进户线电流不等时，会自动 电路。
24．（25-26九年级上·辽宁鞍山·月考）育才中学九年二班物理学习小组开展一次主题为“调查我家用电情况”的跨学科项目化学习活动，同学们积极参与，各抒己见，先民主后集中，最后明确具体活动的任务。
【项目分解】
（1）节约用电；（2）安全用电。
【项目实施】
（1）节约用电：
①小张同学调查同学们日常使用用电器习惯，从节约用电的角度分析，下列同学的观念不科学的是 （多选，填字母）。
A．小高同学说：“空调达到设定温度，空调会停止工作，但它的电功率不变”
B．小吴同学说：“出门时不用随手关灯，担心晚上回来时家里黑”
C．小轩同学说：“若长时间不使用计算机，应关闭电源”
D．小魏同学说：“为了节约用电，夏天空调在制冷模式下设置为16℃更合适”
②他们查阅资料发现：阶梯电价、分时电价等计费方式也会大大提高人们节约用电的意识。为了提高大家的节约用电意识，鞍山市实施分时电价，具体方案如表所示：
小陈同学留心观察了一下自家电能表，分别记录了他家第一天早8：00，晚21：00和第二天早8：00这三个时刻的读数，如图所示。则他家这天应付电费 元。
（2）安全用电：
③小林同学将自制的可调亮度台灯进行适当改造，认为可以在家庭电路中正常使用了。图乙是自制可调亮度台灯，图丙是其简化电路图，图丁是调节灯泡的电位器。在丙图里的开关应当安放在 （选填“a”、“b”）处，将接线柱M、N分别与B、C连接，闭合开关，顺时针旋转旋钮时，灯泡的亮度 （选填“变大”、“变小”或“不变”），电路的总功率 （选填“变大”、“变小”或“不变”）。
④小曹同学反复测试台灯，将插头最后一次插入插座时，突然家里的空气开关跳闸，家里所有用电器都不能工作，此时发生的电路故障是 。
【项目拓展】
小马同学用如图戊所示电力监测仪快速测量台灯的实际电功率、实际电压、实际电流、累积用电时间、计算电费等，他认为台灯功率很小，比较省电，还发现使用电力监测仪要比电能表更加便利。
通过进行跨学科项目化学习活动，大家都认为“节约用电”和“安全用电”同等重要。
额定加热功率
2000W
额定电压
220V
额定保温功率
400W
防水等级
IPX4
温度范围
室温
额定容量
50L
加热方式
双管加热
内胆材质
金属板搪瓷
用电时段
时段范围
电价
高峰期
第一天早8:00~21:00
0.55元/
低谷期
21:00~第二天早8:00
0.30元/
