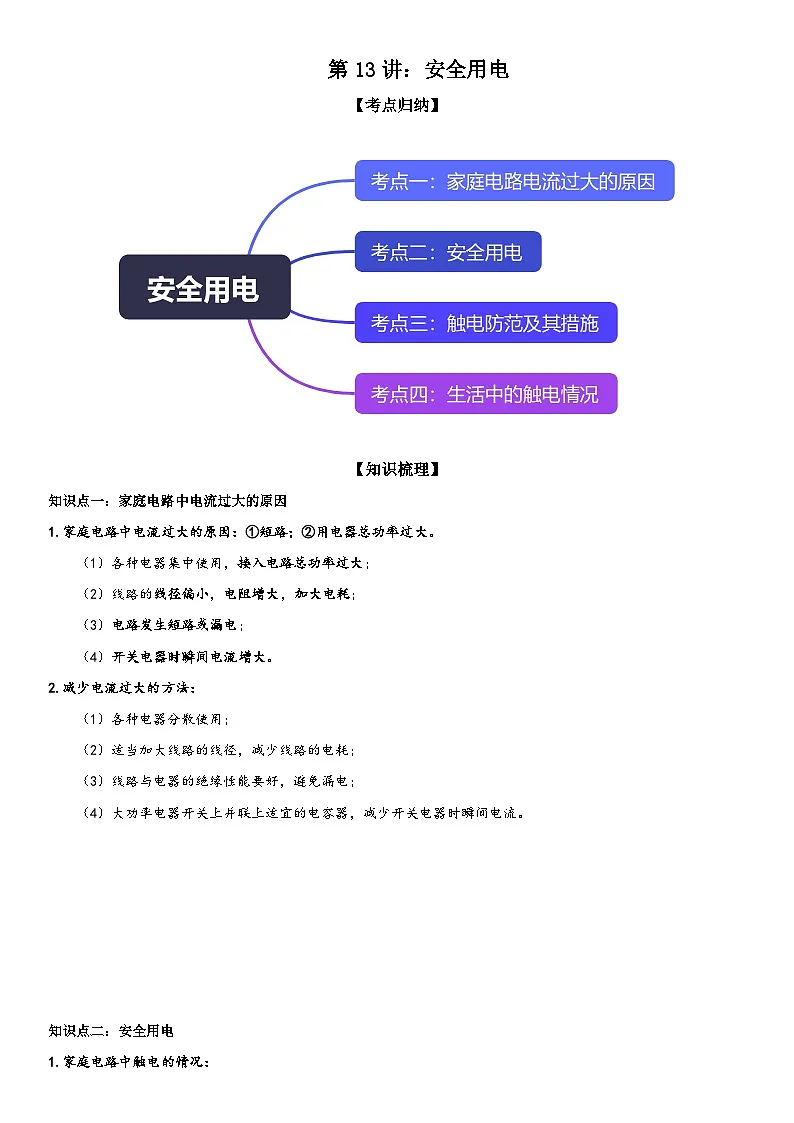

【知识梳理】
知识点一：家庭电路中电流过大的原因
1.家庭电路中电流过大的原因：①短路；②用电器总功率过大。
（1）各种电器集中使用，接入电路总功率过大；
（2）线路的线径偏小，电阻增大，加大电耗；
（3）电路发生短路或漏电；
（4）开关电器时瞬间电流增大。
2.减少电流过大的方法：
（1）各种电器分散使用；
（2）适当加大线路的线径，减少线路的电耗；
（3）线路与电器的绝缘性能要好，避免漏电；
（4）大功率电器开关上并联上适宜的电容器，减少开关电器时瞬间电流。
知识点二：安全用电
1.家庭电路中触电的情况：

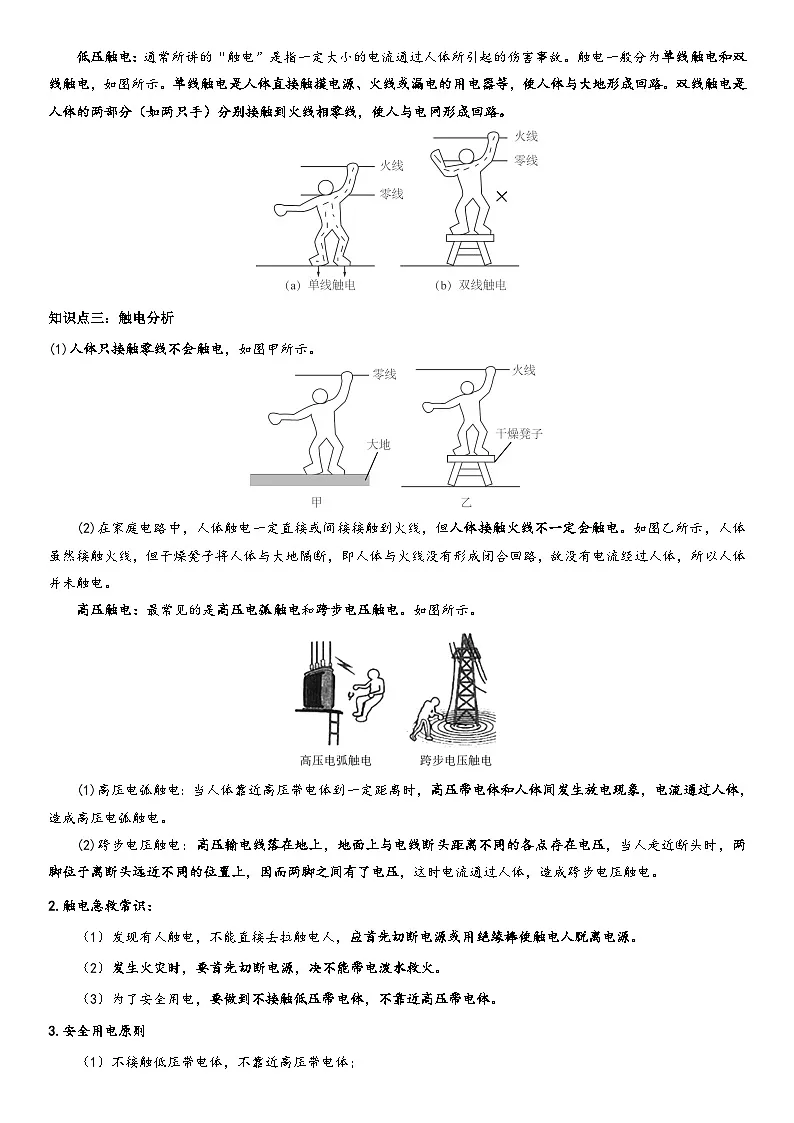

低压触电：通常所讲的“触电”是指一定大小的电流通过人体所引起的伤害事故。触电一般分为单线触电和双线触电，如图所示。单线触电是人体直接触摸电源、火线或漏电的用电器等，使人体与大地形成回路。双线触电是人体的两部分（如两只手）分别接触到火线相零线，使人与电网形成回路。
知识点三：触电分析
(1)人体只接触零线不会触电，如图甲所示。
(2)在家庭电路中，人体触电一定直接或间接接触到火线，但人体接触火线不一定会触电。如图乙所示，人体虽然接触火线，但干燥凳子将人体与大地隔断，即人体与火线没有形成闭合回路，故没有电流经过人体，所以人体并未触电。
高压触电：最常见的是高压电弧触电和跨步电压触电。如图所示。
(1)高压电弧触电：当人体靠近高压带电体到一定距离时，高压带电体和人体间发生放电现象，电流通过人体，造成高压电弧触电。
(2)跨步电压触电：高压输电线落在地上，地面上与电线断头距离不同的各点存在电压，当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压，这时电流通过人体，造成跨步电压触电。
2.触电急救常识：
（1）发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。
（2）发生火灾时，要首先切断电源，决不能带电泼水救火。
（3）为了安全用电，要做到不接触低压带电体，不靠近高压带电体。
3.安全用电原则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡、搬动电器前应断开电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。

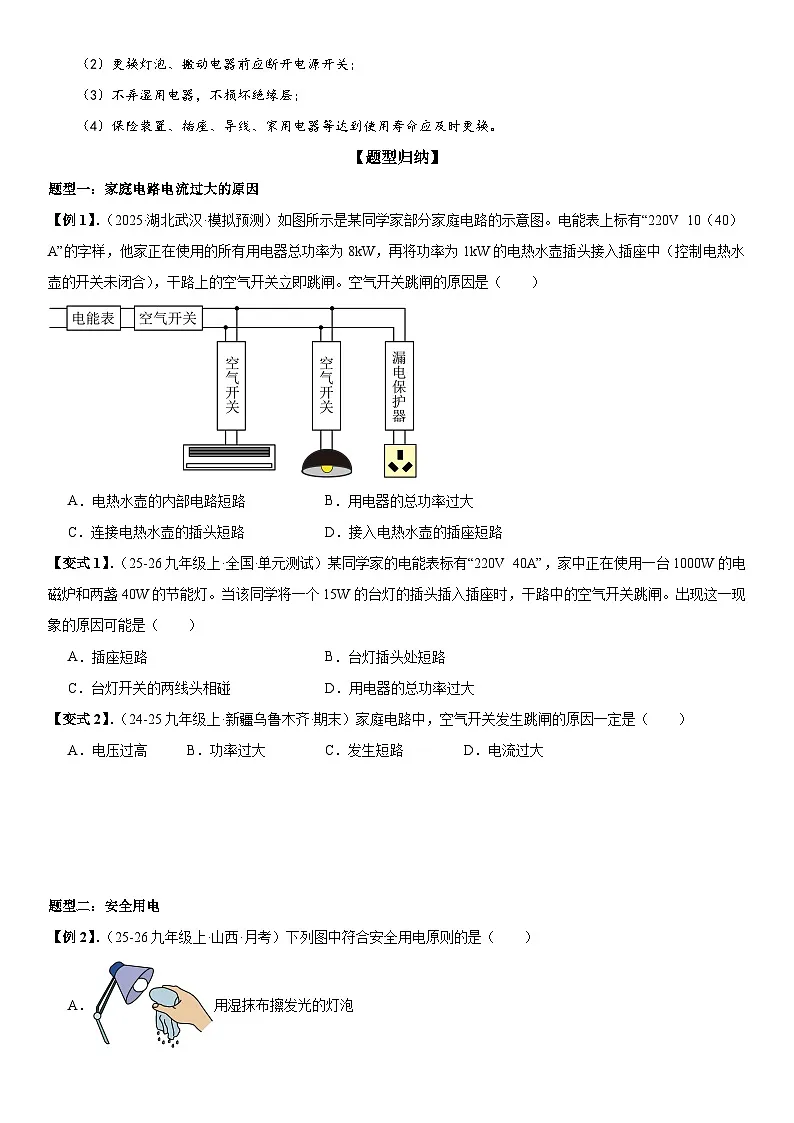

【题型归纳】
题型一：家庭电路电流过大的原因

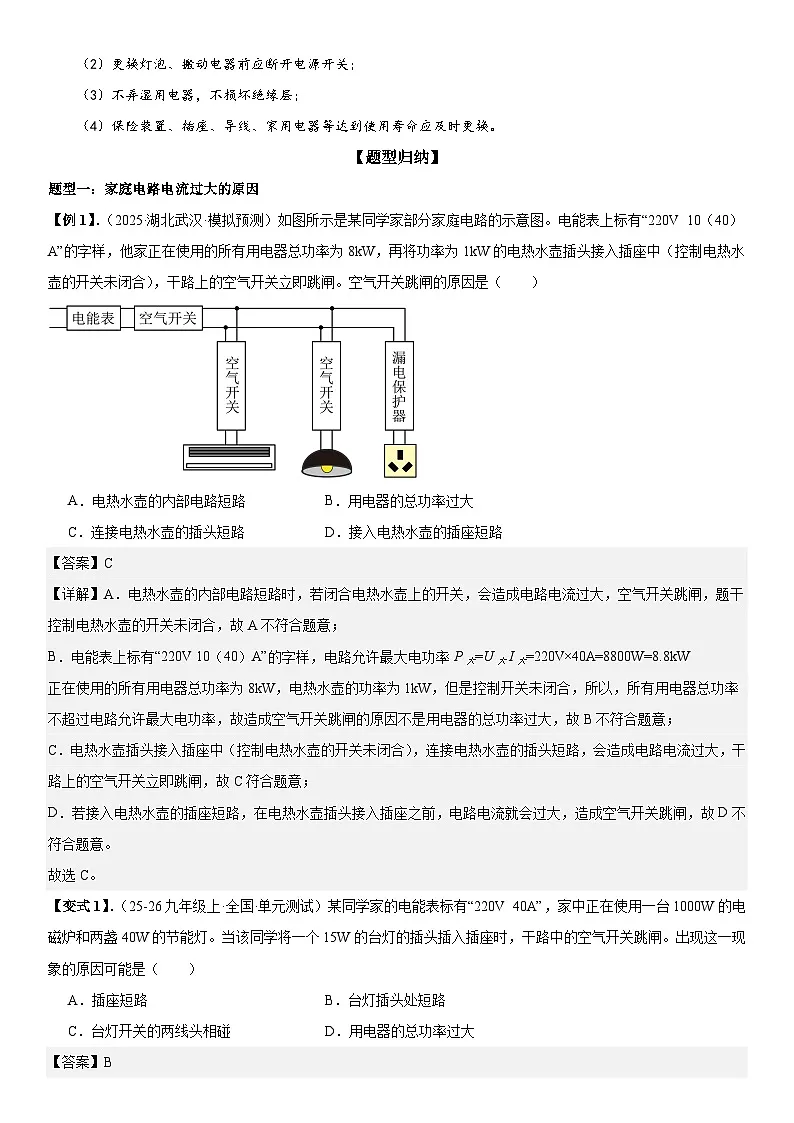

【例1】．（2025·湖北武汉·模拟预测）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为8kW，再将功率为1kW的电热水壶插头接入插座中（控制电热水壶的开关未闭合），干路上的空气开关立即跳闸。空气开关跳闸的原因是（ ）
A．电热水壶的内部电路短路B．用电器的总功率过大
C．连接电热水壶的插头短路D．接入电热水壶的插座短路
【答案】C
【详解】A．电热水壶的内部电路短路时，若闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，题干控制电热水壶的开关未闭合，故A不符合题意；
B．电能表上标有“220V 10（40）A”的字样，电路允许最大电功率P大=U大I大=220V×40A=8800W=8.8kW
正在使用的所有用电器总功率为8kW，电热水壶的功率为1kW，但是控制开关未闭合，所以，所有用电器总功率不超过电路允许最大电功率，故造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；
C．电热水壶插头接入插座中（控制电热水壶的开关未闭合），连接电热水壶的插头短路，会造成电路电流过大，干路上的空气开关立即跳闸，故C符合题意；
D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
【变式1】．（25-26九年级上·全国·单元测试）某同学家的电能表标有“220V 40A”，家中正在使用一台1000W的电磁炉和两盏40W的节能灯。当该同学将一个15W的台灯的插头插入插座时，干路中的空气开关跳闸。出现这一现象的原因可能是（ ）
A．插座短路B．台灯插头处短路
C．台灯开关的两线头相碰D．用电器的总功率过大
【答案】B
【详解】A．若插座短路，则在将台灯的插头插入插座前，电路就已经发生短路，空气开关“跳闸”，故A不符合题意；
B．若台灯插头处短路，则在将台灯的插头插入插座时，造成电路短路，空气开关“跳闸”，故B符合题意；
C．若台灯开关的两线头相碰，则在将台灯的插头插入插座时，台灯立即发光，只是会使台灯开关失去控制作用，不会使空气开关“跳闸”，故C不符合题意；
D．将台灯的插头插入插座时，家中正在工作的用电器的总功率为
由电能表参数可知，家庭电路允许的最大功率为
家中正在工作的用电器的总功率远小于电路允许的最大电功率，不会引起空气开关“跳闸”，故D不符合题意。
故选B。
【变式2】．（24-25九年级上·新疆乌鲁木齐·期末）家庭电路中，空气开关发生跳闸的原因一定是（ ）
A．电压过高B．功率过大C．发生短路D．电流过大
【答案】D
【详解】空气开关的作用是当电路中电流过大时自动断开，保护电路。电流过大的原因包括短路、用电器总功率过大，因此 “电流过大” 是空气开关跳闸的根本原因。故ABC不符合题意，D符合题意。
故选D。
题型二：安全用电
【例2】．（25-26九年级上·山西·月考）下列图中符合安全用电原则的是（ ）
A．用湿抹布擦发光的灯泡
B．用电器的金属外壳要接地
C．电灯的开关可接在零线上
D．户外遇到雷雨天气躲在树下
【答案】B
【详解】A．水是导体，用湿抹布擦拭正在发光的灯泡，水会导电，容易引发触电事故，不符合安全用电原则。故A不符合题意；
B．对于有金属外壳的用电器，其金属外壳必须接地。这样，当用电器漏电时，电流会通过地线流入大地，防止人触电，符合安全用电原则。故B符合题意；
C．控制电灯的开关应接在火线和电灯之间。如果开关接在零线上，虽然断开开关能使灯不亮，但灯座仍然与火线相连，是带电的，更换灯泡时容易发生触电事故，不符合安全用电原则。故C不符合题意；
D．雷雨天，高大的树木容易被雷电击中，在树下避雨非常危险，不符合安全用电原则。故D不符合题意。
故选B。
【变式1】．（2025·甘肃嘉峪关·一模）下列做法符合安全用电原则的是（ ）
A．在同一个插座上同时使用多个大功率用电器
B．发现有人触电，立即用手将触电者拉离
C．在高大建筑物的顶端安装避雷针可以防雷
D．充电线的绝缘皮破损后继续使用
【答案】C
【详解】A．在同一个插座上同时使用多个大功率用电器，通过插座的总电流过大，根据电流的热效应可知插座大量放热，可能引发火灾，故A不符合题意；
B．人是导体，用手将触电者拉离会导致自身触电，故B不符合题意；
C．高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，这样可以起到防雷作用，故C符合题意；
D．充电线的绝缘皮破损后继续使用会增大触电和火灾的风险，故D不符合题意。
故选C。
【变式2】．（2025·河南新乡·二模）同学们在校园中要有安全用电的意识。下列说法正确的是（ ）
A．校园中的电线着火时，应迅速泼水灭火
B．打扫教室卫生时，可用湿抹布擦拭插座
C．节能灯故障后，在未断电的情况下自行更换灯管
D．宿舍中应限制大功率用电器的使用，防止发生火灾
【答案】D
【详解】A．电线着火时，水是导体，泼水灭火会导致触电风险，同时可能扩大火势，正确处理方式应先切断电源再灭火，故A错误；
B．湿抹布具有导电性，用其擦拭插座，易使人体与带电体连通，引发触电事故，清洁插座应使用干燥的绝缘工具，故B错误；
C．在未断电的情况下更换灯管，灯管及线路仍处于带电状态，接触时易发生触电，必须断开电源后再进行操作，故C错误；
D．大功率用电器工作时电流较大，会使导线产生较多热量，长期或同时使用易引发线路过载甚至火灾，因此宿舍中限制大功率用电器的使用是合理的安全措施，故D正确。
故选D。
题型三：触电防范及其措施
【例3】．（2025·河南·模拟预测）发现有人触电时，若找不到开关的位置，可以用哪种办法进行紧急的安全施救（ ）
A．用手拉触电者B．用脚踢开触电者
C．用沾水的拖把挑开触电者D．用干燥的长木棍使触电者与电线分开
【答案】D
【详解】当发现有人触电且找不到开关时，需要用不导电的物体使触电者与电线分离。用手拉、用脚踢触电者，人体是导体，会导致施救者也触电；沾水的拖把是导电的，使用它挑开触电者也会有触电危险；而干燥的长木棍是绝缘体，用它能安全地使触电者与电线分开，避免施救者触电。故ABC不符合题意，D符合题意。
故选D。
【变式1】．（2025·山西长治·二模）电给我们的生活带来了极大的便利，为了强化安全用电意识，某中学开展了安全用电知识抢答比赛，其中应抢答“对”的是（ ）
A．使用试电笔，手要接触笔尖金属体
B．冬天，可以在电暖器上烘烤湿毛巾
C．发现有人触电，先切断电源再施救
D．家庭发生火灾时，应立即泼水灭火
【答案】C
【详解】A．使用试电笔时，为避免触电，手应接触笔尾的金属体，而非笔尖金属体，故A错误；
B．湿毛巾属于导体，将其放在电暖器上烘烤，湿毛巾可能因温度升高导致水分蒸发后残留的导电物质，或直接引发漏电、短路等问题，存在安全隐患，故B错误；
C．当有人触电时，电流会通过人体形成回路，若不先切断电源就直接施救，救援者也会触电，故C正确；
D．因生活用水是导体，家庭发生火灾时，火源附近可能存在带电设备，泼水灭火会通过水导电，进而引发触电事故，故D错误。
故选C。
【变式2】．（2025·安徽滁州·三模）以下关于人体触电的认识正确的是（ ）
A．只要有电流通过，人体就会发生触电事故
B．高压电路只有在接触时才会使人发生触电事故
C．发现有人触电，应迅速把触电者拉开，使其脱离电源
D．跟地不绝缘的人体直接或间接触摸火线时会发生触电事故
【答案】D
【详解】A．有电流通过人体，但电流非常小时，不会发生触电事故，如干电池的电流、测电笔使用时的电流等，故A错误；
B．触电包括高压触电和低压触电，当人靠近高压带电体时，没有接触，也能发生高压电弧触电事故，故B错误；
C．发现有人触电，应先关闭电源或用干木棍将电线挑开，直接将他拉开，会使自己也发生触电，故C错误；
D．根据安全用电原则可知，不靠近高压电，因此高压不只是接触才会发生触电事故，就是靠近它也会发生触电事故，故D正确。
故选D。
题型四：生活中的触电情况
【例4】．（25-26九年级上·北京·月考）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（ ）
A．在高压线附近放风筝
B．在家庭电路中安装保险丝或空气开关
C．用电器电线绝缘皮破损了仍继续使用
D．用潮湿的手拨动机电设备的开关
【答案】B
【详解】A．安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压线下放风筝会有触电的危险，故A不符合安全用电原则，不符合题意；
B．家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用，故B符合安全用电原则，符合题意；
C．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故C不符合安全用电原则，不符合题意；
D．用潮湿的手拨动电器设备的开关，因生活用水是导体，可能使电流通过水传到人体上而发生触电事故，故D不符合安全用电原则，不符合题意。
故选B。
【变式1】．（2025·福建泉州·一模）雷电是云层间电荷聚集到一定程度后发生剧烈放电的自然现象。如图，带电的云层靠近建筑物上的避雷针时，通过避雷针剧烈放电形成雷电。下列说法正确的是（ ）
A．雷电发生过程电能全部转化为光能
B．避雷针可用很细的金属线与大地相连
C．雷雨时，旷野中的行人应立即躲到大树下
D．雷雨时，旷野中的行人应双脚并拢蹲下，尽可能降低高度
【答案】D
【详解】A．雷电发生时，电能会转化为光能、热能、声能等多种形式，并非全部转化为光能，故A错误；
B．避雷针需要用粗的金属线与大地相连，粗金属线电阻小，能快速将雷电引入大地，细金属线电阻较大，无法及时导走电流，起不到避雷作用，故B错误；
C．雷雨时，大树高大且易导电，是雷电的优先击中目标，躲在大树下会增加被雷电击中的风险，故C错误；
D．雷雨时，旷野中的行人双脚并拢蹲下并降低高度，能减少自身成为雷电放电目标的概率，同时避免因双脚分开形成跨步电压带来的危险，故D正确。
故选D。
【变式2】．（24-25九年级下·全国·课后作业）导电性能好的风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（ ）
A．B．
C．D．
【答案】D
【详解】ABCD．火线与零线直接连接或火线与地线直接连接，会造成短路，D选项图中风筝线导致火线与地面连接，会造成短路现象，故D符合题意，A、B、C不符合题意。
故选D。
【高分演练】
一、单选题
1．（2025·甘肃白银·一模）生活中，我们应珍爱生命，规范用电。下列做法符合安全用电原则的是（ ）
A．用湿抹布擦拭正在工作的用电器
B．电冰箱的金属外壳一定要接地
C．电器设备起火可用水直接扑灭
D．多个大功率用电器接在一个插排上同时使用
【答案】B
【详解】A．湿抹布是导体，用它擦拭正在工作的用电器，容易使人体接触到电流，引发触电事故，不符合安全用电原则，故A不符合题意；
B．电冰箱的金属外壳接地，若冰箱内部发生漏电，电流会通过地线导入大地，能防止人体触电，符合安全用电原则，故B符合题意；
C．水是导体，电器设备起火时用水直接扑灭，可能会导致触电，还可能损坏电器，不符合安全用电原则，故C不符合题意；
D．多个大功率用电器接在一个插排上同时使用，会使电路中的总功率过大，根据可知，总电流会过大，易引发火灾等危险，不符合安全用电原则，故D不符合题意。
故选B。
2．（2025九年级·全国·专题练习）王明在家里安装电路时，使得：①灯头中的两个线头相碰；②插座中的两个线头相碰；③拉线开关中的两个线头相碰；④闸刀开关中的两个线头相碰。会使电路发生短路的是（ ）
A．①②③B．②③④C．①②④D．①③④
【答案】C
【详解】家庭电路中，灯头、插座、闸刀开关中都有两根电线，这两根电线分别是相线和中性线。当两个线头相碰时，相线和中性线直接接触，会造成短路，而拉线开关中两个线头相碰，相当于开关闭合，电路接通，用电器正常工作，不会造成短路。故ABD不符合题意，C符合题意。
故选C。
3．（2025九年级·安徽·专题练习）下列情况中，人体不会触电的是（ ）
A．B．
C．D．
【答案】B
【详解】A．图中人站在地面上，一只手接触相线，电流通过人流入大地，造成人触电，故A不符合题意；
B．图中人虽然一只手接触相线，但站在干燥的木凳上，电流不会通过人体，因此不会触电，故B符合题意；
C．图中人站在地面上，两只手接触相线，电流通过人体流入大地，造成人触电，故C不符合题意；
D．图中人虽然站在干燥的木凳上，但人一只手接触相线，另一只手接触中性线，电流通过人体流入大地，造成人触电，故D不符合题意。
故选B。
4．（2025九年级·安徽·专题练习）家庭电路中的电灯昏暗，电能表表盘却转得飞快，这种现象说明电路发生的情况可能是（ ）
A．短路B．总功率过大
C．中性线的某处断开D．电源电压不足
【答案】B
【详解】A．如果发生短路，电路中电流会非常大，通常会使保险丝熔断或空气开关跳闸，导致所有用电器停止工作，不会出现电灯持续昏暗的现象，故A不符合题意；
B．电路的总功率较大时，由可知，电路中电流大，输送电能的导线上分得的电压较大，故用户端的电压低于正常值，就会出现电灯比往常显得暗一些，故B符合题意；
C．中性线的某处断开，家庭电路中的电灯不会发光，故C不符合题意；
D．电源电压不足，会导致灯泡昏暗，但不会导致电能表表盘转得飞快，故D不符合题意。
故选B。
5．（2025·河南驻马店·模拟预测）安全用电无小事，下列有关安全用电的说法正确的是（ ）
A．对于功率不大的家用电器使用两脚插头也是安全的
B．电热毯的发热丝某处断路后将断口处拧在一起继续使用
C．使用试电笔时，手可以接触笔尾金属体，有电流经过人体
D．如果家里的空气开关跳闸了，直接闭合空气开关就可以了
【答案】C
【详解】A．两脚插头未接地，适用于无金属外壳的家用电器。有金属外壳的家用电器，使用三脚插头可以把电器的金属外壳和大地连接起来，防止外壳漏电而发生触电事故，故A错误；
B．电热毯的发热丝某处断路后，如将断口处拧在一起继续使用，连接处电阻增大，局部过热，可能会导致火灾，故B错误；
C．使用试电笔时，手接触笔尾金属体，若笔尖接入火线，可形成相线到人体再到大地的电流回路，会有微弱电流经过人体，不会对人造成伤害，故C正确；
D．空气开关跳闸时，可能电路发生了短路，或者用电器功率过大等，此时应先检查电路故障，排除故障后再闭合，故D错误。
故选C。
6．（24-25九年级下·全国·期末）最近成都气温骤降，小明将家中的电热毯拿出来准备使用，却发现电热毯内的电阻丝断了，小明的爸爸把断了的电阻丝拧在一起，电热毯仍能使用，但小明利用刚刚学习的电学知识判断，这么做会产生安全隐患，甚至造成火灾，其原因是（ ）
A．电阻丝连接处电阻较大，造成局部过热
B．电阻丝连接处电阻较小，造成局部过热
C．电阻丝连接处电流比其他处电流大，造成局部过热
D．电阻丝连接处电流比其他处电流小，造成局部过热
【答案】A
【详解】电阻丝是金属导体（通常是镍铬合金），断开后用“拧在一起”的方式重新连接。拧在一起的地方，由于接触不良、氧化、接触面积小，会导致该处的电阻增大（称为“接触电阻”），根据可知，拧在一起的地方与其他部分导线是串联的关系，电流相同，通电时间相同，电阻更大，产生的热量更多，从而造成局部过热，温度过高从而引发火灾等，故A符合题意，BCD不符合题意。
故选 A。
7．（25-26九年级上·全国·课后作业）纯电动汽车环保节能。如图所示是电动汽车的充电桩，下列有关说法符合安全用电要求的是（ ）
A．安装充电桩时，不连接地线也可以
B．有充电桩起火，应迅速浇水扑灭
C．电线破损时，只要稍加注意便可安全使用
D．检修充电桩时，必须断开电源
【答案】D
【详解】A．安装充电桩时，为了防止用电设备漏电导致触电事故，必须连接地线。地线的作用是在设备漏电时，将电流引入大地，从而保障人身安全。所以安装充电桩时不连接地线不符合安全用电要求，故A不符合题意；
B．生活用水是导体，当充电桩起火时，迅速浇水扑灭可能会导致电流通过水传导，使救援人员触电，同时还可能损坏电气设备，甚至引发更严重的火灾或爆炸。因此，有充电桩起火时不能迅速浇水扑灭，故B不符合题意；
C．充电线破损时，容易形成短路或发生触电事故，要及时更换，严禁直接使用，故C不符合题意；
D．检修充电桩时，必须断开电源，这样可以确保充电桩不带电，避免检修人员在操作过程中触电，保障检修人员的生命安全，故D符合题意。
故选D。
8．（24-25九年级下·河北沧州·月考）下列有关家庭电路和安全用电的说法正确的是（ ）
A．用正在充电的手机玩游戏是安全的
B．家用电器起火时，应立即用水扑灭
C．家庭电路中绝缘皮老化的导线需更换
D．验电笔是检验物体带正电或带负电的
【答案】C
【详解】A．正在充电的手机，电池处于充电状态会产生热量，若此时玩游戏，手机处理器等部件会额外发热，双重发热易导致电池温度过高，可能引发电池鼓包、起火甚至爆炸；同时充电时手机与电源相连，操作不当还可能存在触电隐患。故A错误；
B．家用电器起火时，电器通常处于带电状态，而生活中用的水是导体，立即用水扑灭会引发触电事故。正确做法是先切断电源，再根据电器类型选择干粉灭火器等合适方式灭火。故B错误；
C．家庭电路中导线的绝缘皮起到隔绝电流、防止漏电的作用。绝缘皮老化后，绝缘性能会大幅下降，容易出现漏电、短路等情况，进而引发触电事故或火灾，因此老化的导线必须及时更换。故C正确；
D．验电笔（测电笔）的作用是检验家庭电路中的导线是否为火线，而非检验物体带正电或负电。检验物体带电性质的工具是验电器。故D错误。
故选C。
9．（24-25九年级下·广东阳江·月考）关于安全用电，下列说法正确的是（ ）
A．为了清洁卫生，应使用湿抹布擦拭正在工作的台灯
B．发现有人触电时，应先切断电源，再把人拉开
C．更换灯泡或维修电器时可以不切断电源
D．一个多孔插线板可以同时使用多个大功率用电器
【答案】B
【详解】A．生活中的水是导体，用湿抹布擦拭正在工作的台灯易引发触电事故，故A错误；
B．发现有人触电时，应先切断电源可避免施救者触电，再把人拉开，符合安全用电的要求，故B正确；
C．更换灯泡或维修电器时若不断开电源，容易引发触电事故，故C错误；
D．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故D错误。
故选B。
10．（2025九年级·全国·专题练习）对“电压越高越危险”的理解，下列说法正确的是（ ）
A．只有高压电才能使人触电
B．只有36V的电压才是安全的
C．照明电路的电压是安全的
D．人体触电时，电压越高，流过人体的电流越大，就越危险
【答案】D
【详解】A．触电不仅限于高压电。例如，家庭电路（220V）的电压虽不是“高压”，但也能导致触电，因为通过人体的电流可能足够大（如超过10mA）造成伤害，高压电更危险，但低压电也能触电，故A错误；
B．对人体安全的电压是不高于36V，故B错误；
C．照明电路的电压是220V，对人体是不安全的，故C错误；
D．人体触电时，由可知，电压越高，电流越大，危险越大，故D正确。
故选D。
二、填空题
11．（25-26九年级下·全国·单元测试）一般而言，对人体安全的电压 。劣质老化的电线常常会有绝缘层破损的情况，容易使人直接或间接接触到 （选填“中性”或“相”）线而造成触电事故。
【答案】 不超过36 V 相
【详解】[1]常见电压中，对人体安全电压是不高于36V。
[2]火线即相线与大地之间存在220V电压，造成触电的原因是人直接或间接接触到了火线，即相线。
12．（25-26九年级下·全国·随堂练习）暑期持续的高温天气，居民家中的空调、电扇都闲不住，导致电路火灾时有发生，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答：
(1)“超负荷”是指电路中的 （选填“电流”或“电阻”）过大。
(2)请你提出一条预防这种火灾发生应采取的措施 。
【答案】(1)电流
(2)减小电路中的总功率
【详解】（1）居民家里的空调、电扇都闲不住，用电器的总功率过大，由可知导线中的电流过大。
（2）为减小火灾产生，大功率的用电器尽量不要同时使用，以免总功率过大。
13．（2025·广西·中考真题）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（均选填“火线”“零线”或“地线”）
【答案】 火线 地线
【详解】[1]家庭电路中的触电事故都是人体直接或间接接触火线引起的。
[2]三孔插座的①插孔对应的接线柱必须接地线，对应插头的插脚与用电器的金属外壳连接，当用电器漏电时，可以及时将外壳所带电荷导入大地，避免人接触用电器带电的金属外壳而触电。
14．（25-26九年级上·全国·单元测试）人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是 （选填“导体”或“绝缘体”），人体的电阻约为 Ω。在日常生活中，安全用电的基本原则是不直接接触 线路，不靠近 线路。
【答案】 导体 1200/ 低压带电 高压
【解析】【小题1】[1]电流可以通过人体，说明人体能导电。如果是绝缘体，电流无法通过，就不会有触电危险。
[2]根据欧姆定律可得，
[3][4]在家庭电路中，有火线（带电）、零线（不带电）、地线（保护）。火线带有电压（220V），接触会形成回路导致触电。所以，不能直接接触低压带电线路。另外由于高压线路（如高压输电线路）即使不直接接触，也可能因电弧放电造成触电。安全距离很重要，因此要远离高压线路。
15．（24-25九年级下·全国·课后作业）高压触电
(1)高压电弧触电
电流通过高压带电体→潮湿空气导电→ →大地
(2)跨步电压触电
两脚之间有电压，电流通过前脚接地点→ →后脚接地点
【答案】(1)人体
(2)人体
【详解】（1）如图为高压电弧触电，当人体靠近高压带电体到一定距离时，高压带电体和人体间发生放电现象，电流通过高压带电体→潮湿空气导电→人体→大地形成通路，造成高压电弧触电。
（2）如图为跨步电压触电，高压输电线落在地上，地面上与电线断头距离不同的各点存在电压不同，当人走近断头时，两脚位于离断头远近不同的位置上，因而两脚之间有了电压，这时电流通过前脚接地点→人体→后脚接地点形成通路，造成跨步电压触电。
16．（2025·辽宁鞍山·一模）在家用电器调查活动中，小亮关闭家中其他用电器，让电热水器单独工作2min，家中标有“600r/（kW•h）”的电能表的转盘转了40r，热水器的实际功率为 W；由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比电冰箱的要 （填“粗”或“细”）
【答案】 2000 粗
【详解】[1]热水器消耗的电能为
热水器的实际功率为
[2]由于电热水器的功率远大于冰箱的功率，根据可知，电热水器工作时的电流远大于冰箱的电流，相同条件下热水器导线上产生的热量较多，为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。
17．（2025·新疆乌鲁木齐·二模）“疆电入渝”工程是指哈密一重庆特高压直流输电工程。
(1)800kV特高压直流输电是一种高效的长距离电力传输技术。800kV高压线距离地面较高，主要是为了防止 （填“跨步电压”或“电弧”）触电，高压输电线通常用钢芯与多股铝绞线并联来 （填“增大”或“减小”）电阻，钢芯铝绞线的电流主要是 （填“电子”“中子”或“质子”）定向移动形成的。
(2)电流通过输电线时输电线内能增大，这是通过 （填“做功”或“热传递”）的方式改变输电线的内能。若某的直流输电线路，其输电功率为，则输电电流为 A，已知输电线电阻为，则输电线的发热功率为 MW。
【答案】(1)
电弧
减小
电子
(2)
做功
6000
360
【详解】（1）[1]800kV高压线路离地面较高，是为了防止人体靠近高压带电体时，高压带电体与人体之间的空气被击穿，形成电弧，电流通过电弧从高压带电体流向人体，进而造成的电弧触电事故。
[2]高压输电线通常用钢芯与多股铝绞线并联，可以增大通电导线的横截面积，从而减小电阻，减少电能输送过程中的损耗。
[3]钢芯铝绞线的电流主要是由电子的定向移动形成的，中子和质子不定向移动。
（2）[1]电流通过输电线时输电线内能增大，主要是通过电流做功的方式改变输电线的内能。
[2][3]已知的直流输电线路的输电功率为，根据功率计算公式可得，输出电流
已知输电线电阻为，则输电线的发热功率
三、综合题
18．（25-26九年级下·全国·期中）学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。
(1)家庭电路中“超负荷”是指家庭用电器的 过大，这时电路中的 也跟着过大。
(2)观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图甲所示的带开关的插座后，只要拨动下开关就可以断开电了。小明仔细观察了图甲所示的插座后，很快就在纸上画出了图乙所示的插座背面接线示意图。开关连接在 （选填“相”或“中性”）线和插座之间，图乙中最上面的一根线应该是 （选填“相”或“中性”）线，两孔插座与三孔插座是 联的。
(3)要利用图丙所示的电能表来估测电饭煲的电功率，小明首先断开家中所有用电器，再将一个电饭煲接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为，则这段时间消耗的电能是 J，电饭煲额定功率是 W。
【答案】(1) 总功率 电流
(2) 相 中性 并
(3) 48000 800
【详解】（1）[1]家庭电路中“超负荷”是生活用语，在物理中指的是用电器总功率过大。
[2]家庭电路电压不变，根据可知，当用电器总功率过大时，会引起家庭电路干路电流过大。
（2）[1]根据安全用电的原则，开关必须接在相线上。
[2]由乙图可知，开关接中间那根线，所以中间那根是相线，由图可知最下面那根是地线，最上面那根应该是中性线。
[3]图中的两孔插座与三孔插座的连接方式为并联。
（3）[1][2]转盘转过24转消耗的电能
所用时间
电饭煲额定功率
19．（25-26九年级下·全国·课后作业）在学科实践课上，某小组开展了“台灯的内部结构及安全隐患”的项目化学习活动。下面是该小组同学交流的实践过程，请帮助完成下列内容。
【项目分解】
a．台灯的内部结构 b．台灯的安全隐患
【项目实施】
(1)该款台灯的灯泡与光敏电阻串联，可以根据周围环境亮度，自动调节灯泡亮度，关于电学中各种材料的特点及用途，下列说法正确的是________。
A．光敏电阻的材料是半导体，其导电性介于导体和绝缘体之间
B．芯片、集成电路等用的是超导体材料
C．远距离输电如果使用超导体，可以大大减少传输过程中电能的损耗
D．电饭锅中加热用的电热丝，用超导体会更好
(2)在家庭电路中，触电事故通常是人体直接或间接与 （选填“相线”或“中性线”）接触所造成的。图乙是台灯（图丙）的电路图，使用时，应将台灯插头的C、D两脚中的 与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯的接点M时才不会触电。
(3)开关中两根导线的线头相碰 （选填“会”或“不会”）造成空气开关跳闸。
(4)若台灯的金属外壳与相线相连，站在地面上的人不小心接触了金属外壳，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格如下表所示的漏电保护器，该漏电保护器 （选填“能”或“不能”）及时断开电路。
(5)漏电保护器的试验电路，由一个试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是________。
A．B．C．D．
【答案】(1)AC
(2) 相线 C
(3)不会
(4)能
(5)C
【详解】（1）A．光敏电阻的材料是半导体，其导电性介于导体和绝缘体之间，故A正确；
B．芯片、集成电路等用的是半导体材料，故B错误；
C．远距离输电如果使用超导体，由焦耳定律可知，可以大大减少传输过程中电能的损耗，故C正确；
D．超导体的电阻为零，电流通过超导体不会发热，电饭锅中加热用的电热丝不能用超导体，故D错误。
故选AC。
（2）[1]在家庭电路中，触电事故通常是人体直接或间接与相线接触所造成的。
[2]图乙中将台灯插头的C、D两脚中的 C与图甲中插孔B连接，这样在断开台灯开关的情况下，M点与相线断开，手接触台灯接点M时不会触电。
（3）开关中两根导线的线头相碰，相当于开关闭合，不会造成空气开关跳闸。
（4）站在地面上的人体不小心接触了相线时，因串联电路中总电阻等于各分电阻之和，所以此时漏电电流
由表格可知，动作电流，因漏电电流大于30mA，所以漏电保护器能及时断开电路。
（5）A．闭合开关时，虚线框内相线电流仍然等于中性线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故A不符合要求；
BD．闭合开关S时，通过虚线框内相线和中性线的电流相等，此时无法模拟漏电情形，故BD不符合要求；
C．闭合开关时，通过虚线框内相线的电流大于通过该装置中性线的电流，可以模拟漏电情形，故C符合要求。
故选C。
四、科普阅读题
20．（25-26九年级上·全国·单元测试）阅读短文，回答问题。
隔电墙与水电阻
家庭电热水器（图甲）工作时，加热器内胆里的水有时也会带电。为保证人的洗浴安全，几乎所有电热水器都要求安装“隔电墙”（图乙）。隔电墙是一种简称，它确切的表述是“水电阻衰减隔离法”。它是利用了水本身具有电阻的特性，通过对管径和距离的调整，形成“隔电”的效果。干燥时人体电阻约为，皮肤潮湿时，阻值降为左右。因此在设计隔电墙时，一般会尽量增加水流的长度，以达到增大电阻，减小电流的目的。如图丙所示，将水流路径设计成螺旋结构来增加水流的长度。虽然隔电墙有一定的保护作用，但为了保护自己的生命安全，最有效的措施还是淋浴的时候把电热水器插头拔掉。
(1)家庭电路电压为 V，对人体安全的电压一般不高于 V。不同环境下人体导电情况不同，为保证安全，加在人体上的电压不能超过最大安全电压的三分之一，称为绝对安全电压，结合皮肤潮湿时人体电阻可知，通过人体的绝对安全电流不超过 A。
(2)淋浴时，水电阻与人体 （选填“串联”或“并联”）。为保证绝对安全，隔电墙中水电阻至少为 Ω。（结果保留整数）
【答案】(1) 220 36 0.012
(2) 串联 17334
【详解】（1）[1][2]中国民用交流电标准为220V，50Hz。因此家庭电路电压为220V；经验表明，对人体安全的电压一般不高于36V。
[3]由题意可知，绝对安全电压不超过
根据欧姆定律可知，通过人体的绝对安全电流不超过
（2）[1]由题意可知，内胆里的水经过较长的管路再流到人体上，即电流依次经过水电阻和人体，电流只有一条路径，故人体和水电阻串联。
[2]为保证绝对安全，水电阻和人体的最小总电阻
所以水电阻的最小值为
21．（2025·广东揭阳·二模）阅读短文，回答问题。
智能电动汽车
如图所示是某款智能电动汽车，电池是电动汽车的核心，衡量电池性能的一个重要参数是能量密度，电池能量密度指的是电池平均单位质量所释放出的电能。该款智能电动汽车支持多种充电方式，快充45min即可将电池容量由20%充至80%；慢充5小时即可将电池容量由20%充至90%。无论哪种充电方式都需要供电系统中提供良好的接地线，否则该款智能电动汽车拒绝接受充电。
能量回收系统是该款智能电动汽车的智慧功能，当司机高速行车过程中松开油门减速时，能量回收系统就自行启动，车轮的转动会带动驱动电机转动，此时驱动电机就能够给汽车的电池充电。
该车的部分参数如表所示：
(1)该车能量回收系统启动时，驱动电机将 能转化为电能；
(2)无论哪种充电方式都需要供电系统中提供良好的接地线，这是为了______（填字母）；
A．避免漏电B．防止触电C．减少充电时间D．节约电能
(3)该车的动力电池最多能储存 kW·h的能量；
(4)该车配备的电池质量是 kg；
(5)该车慢充时的平均充电功率为 kW，在一段时间内充电电流为20A，则当时的充电桩输出电压为 V（不计充电时的能量损失）。
【答案】(1)机械
(2)B
(3)30
(4)200
(5) 4.2 210
【详解】（1）当能量回收系统启动，车轮带动驱动电机转动给电池充电，车轮转动具有机械能，所以驱动电机将机械能转化为电能。
（2）电动车外壳多为金属，若漏电人接触会触电，接地良好的地线能在漏电时将电流导入大地，防止触电，故B符合题意，ACD不符合题意。
故选B。
（3）已知电池电压为300V，电池容量为100A·h，则该车的动力电池最多能储存的能量
（4）已知电池能量密度为，电池储存电能为，则电池质量
（5）[1]先算电池从20%充到90%增加的电能，电池最多储存电能，增加的电能
慢充时间
根据，可得平均充电功率
[2]已知充电功率为4200W，充电电流为20A，根据，可得充电桩输出电压
动作电流I
30mA
动作时间t
项目
参数
电池能量密度
0.15（kW·h）/kg
电池容量（A·h）
100
电池电压（V）
300
