人教版（2024）九年级全册（2024）第1节 安全用电教课课件ppt

这是一份人教版（2024）九年级全册（2024）第1节 安全用电教课课件ppt，文件包含第1节安全用电pptx、几种容易引起触电的情况swf、单线触电swf、双线触电swf、安全用电跨步电压触电asf、家庭电路中电流过大的原因mp4、模拟电压过大引起电路失火swf、模拟电流过大引起电路失火swf、模拟电路过载引起电路失火swf、电器过多而过载swf、短路导致电流过大swf、高压电弧触电swf、高压跨步电压触电swf等13份课件配套教学资源，其中PPT共38页， 欢迎下载使用。

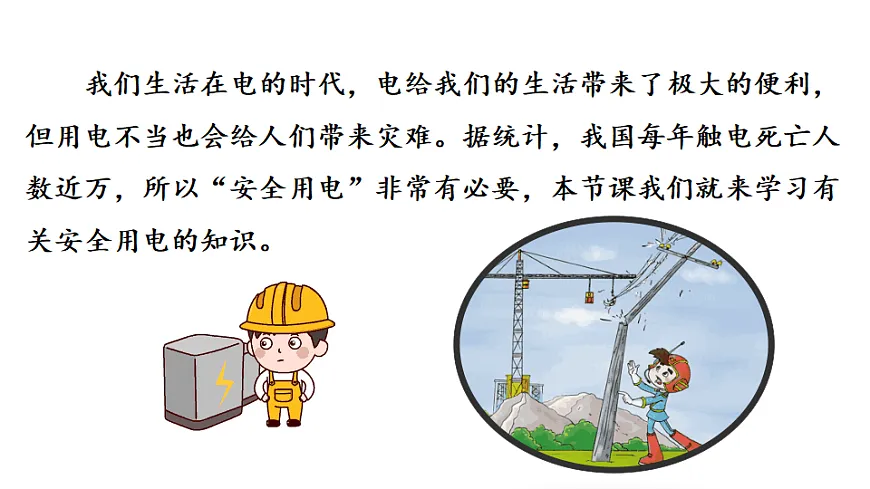

我们生活在电的时代，电给我们的生活带来了极大的便利，但用电不当也会给人们带来灾难。据统计，我国每年触电死亡人数近万，所以“安全用电”非常有必要，本节课我们就来学习有关安全用电的知识。

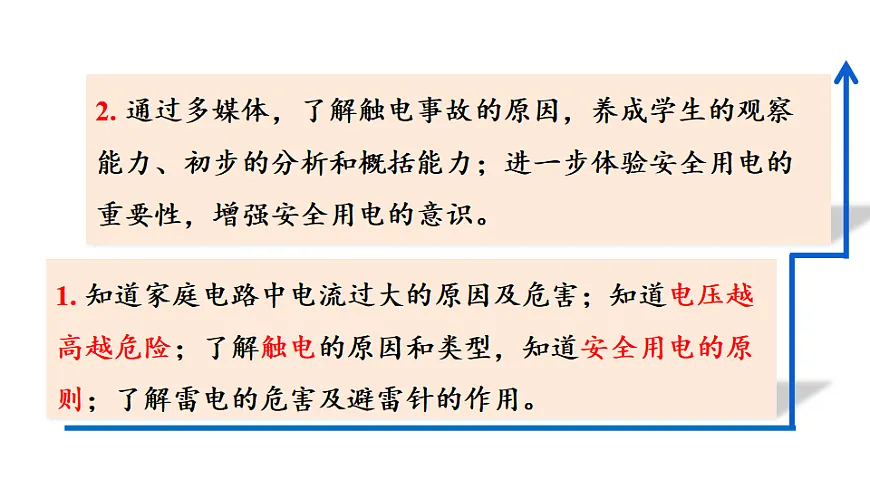

1. 知道家庭电路中电流过大的原因及危害；知道电压越高越危险；了解触电的原因和类型，知道安全用电的原则；了解雷电的危害及避雷针的作用。
2. 通过多媒体，了解触电事故的原因，养成学生的观察能力、初步的分析和概括能力；进一步体验安全用电的重要性，增强安全用电的意识。

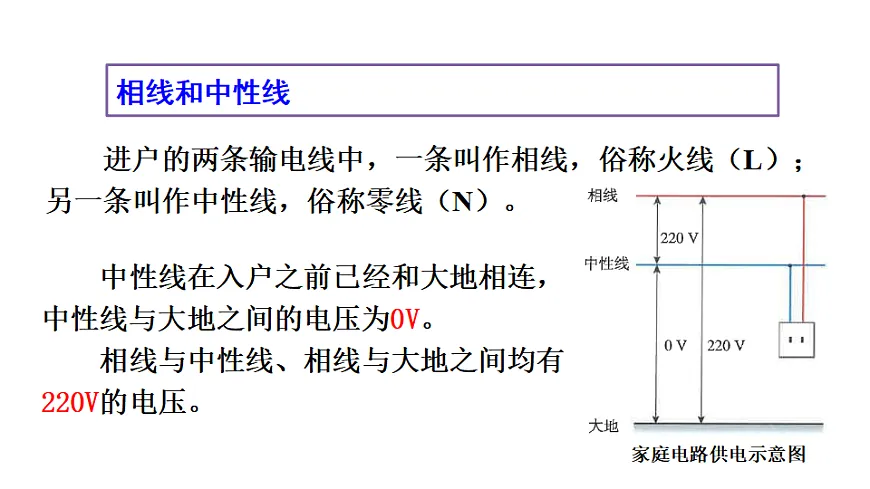

　 进户的两条输电线中，一条叫作相线，俗称火线（L）；另一条叫作中性线，俗称零线（N）。
中性线在入户之前已经和大地相连，中性线与大地之间的电压为0V。 相线与中性线、相线与大地之间均有220V的电压。

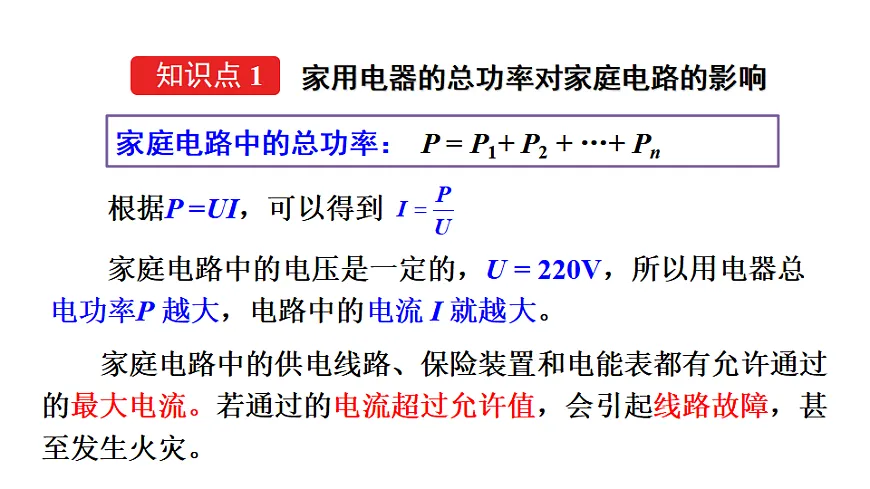

　 根据P =UI，可以得到 家庭电路中的电压是一定的，U = 220V，所以用电器总电功率P 越大，电路中的电流 I 就越大。
家庭电路中的总功率： P = P1+ P2 + …+ Pn
家庭电路中的供电线路、保险装置和电能表都有允许通过的最大电流。若通过的电流超过允许值，会引起线路故障，甚至发生火灾。
家用电器的总功率对家庭电路的影响
结论： 用电器的总功率过大是家庭电路中电流过大的原因之一。
用电器的总功率过大，容易发生火灾

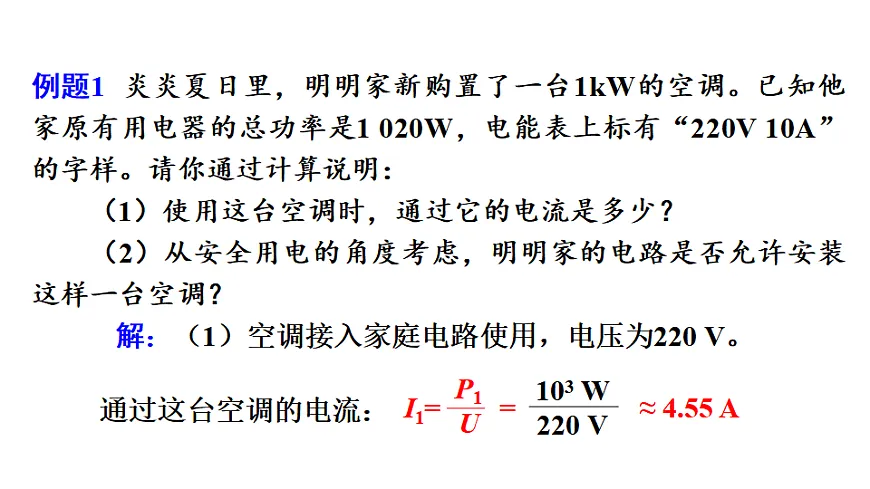

例题1 炎炎夏日里，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1 020W，电能表上标有“220V 10A”的字样。请你通过计算说明：　　（1）使用这台空调时，通过它的电流是多少？　　（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
解：（1）空调接入家庭电路使用，电压为220 V。
I=I1 +I2=4.55A+4.64A=9.19 A
P =P1+P2=1 000W+1 020W=2 020W
方法（二） 计算用电器的总功率是否超过电能表允许使用的最大功率
方法（一） 计算同时使用所有用电器时的总电流是否超过10A
P0=UI0=220V×10A=2 200W
所以，从安全用电的角度考虑，可以安装这样一台空调。
1. 据报道“某市地铁线路存在安全事故隐患，整条线路所用电缆偷工减料，各项生产指标都不符合地铁施工标准，电缆线径的实际横截面积小于标称的横截面积，会造成电缆电线的发热过大，可能发生火灾。”请你用学过的物理知识解释存在安全隐患的原因。
答：电缆线径的实际横截面积小于标称的横截面积，导线的横截面积越小，电阻越大。根据焦耳定律Q=I2Rt可知，在电流和时间一定时，它产生的热量就比较多，电缆的温度就会升高较多，容易引发火灾。
短路是家庭电路中电流过大的另一个原因。
有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
　　你知道形成家庭电路短路的原因是什么吗？
由于改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮破损或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
　　家庭电路中短路很容易造成火灾。
例题2 如图所示，有些居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在一定的安全隐患。夜晚气温下降，空气中的水蒸气液化成小水珠附着在插座内部，含由杂质的液态水会导致电路出现 现象；悬挂于室外的电线与窗台、外墙等摩擦，会使绝缘皮 ，室外的阳光和高温，会使绝缘皮 ，这些都容易导致触电事故。
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
电压和电流对人体的伤害
触电电流大小由人体电阻和加在人体两端的电压决定。
人体电阻约为104 ～105Ω；在皮肤潮湿时，人体的电阻可降低到约103Ω。
家庭电路的电压 220V工厂用的动力电路的电压 380V高压输电线路的电压 10kV～1100kV
家庭电路中触电时，通过人体的电流大小：　　
家庭电路的电压值远远超过安全电压。
人体是导体，当人体成为闭合电路的一部分时，就会有电流通过。如果通过人体的电流达到一定值时，就会对人体造成伤害，即发生触电事故。
电流通过中枢神经时，可能引起呼吸中枢抑制及心脏中枢衰竭，触电后呼吸肌痉挛性收缩，而引起窒息。 由于电流的热效应，也可能使触电的人体组织损伤、烧伤、坏死等。
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。
　　除了图示的几种情况外，还有哪些情况可能引起触电？
千万不要徒手拉触电的同伴！
【多选】两只小鸟落在裸露的电线上，对两只小鸟是否会触电的分析正确的是（　 　）A．开关闭合时，左边的小鸟与导线并联，被导线短路，所以左 边的小鸟不会触电 B．开关闭合时，右边的小鸟与灯泡并联，它两爪之间的电压等 于电源两端的电压 C．开关闭合时，左边的小鸟与导线并联， 由于导线两端无电压，所以在它的两爪 之间无电压，没有电流通过它的身体 D．开关断开时，右边的小鸟两爪之间无电 压，没有电流通过它的身体，右边的小鸟不会触电
不接触低压带电体，不靠近高压带电体；更换灯泡、搬动电器前应断开电源开关；不弄湿用电器，不损坏绝缘层；保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
雷电是大气中一种剧烈的放电现象。
高压输电铁塔上的防雷导线
1．不要靠近金属栏杆，各种电器应暂停使用。2．迅速走进屋内，或汽车内。3．不要手持金属杆，金属饰物包括手表也要抛离。4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
1.（绵阳中考）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）
A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电
2.（2025•安徽）电给我们的生活带来了极大便利，但不规范用电会带来很大危害，甚至会危及生命。关于安全用电，下列做法正确的是（ ）A．断开开关后更换灯泡B．用湿手触摸家庭电路中的开关C．用湿抹布擦拭工作中的用电器D．拽着插头后面的电线把插头从插座里拔出来
可能将导线拉断或将绝缘层拉裂，易触电
3.（2025•新疆）若我们发现身边有人触电，应立即采取的安全措施是（ ）A．伸手拉开 B．剪断电线 C．电话报警 D．切断电源
4.（2024•广州）如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）A．云层带负电是由于失去了大量正电荷 B．云层带负电是由于摩擦创造了负电荷C．放电时电荷从避雷针向云层方向移动D．放电时电流方向是从避雷针流向云层
云层由于相互摩擦而带电，实质是电子的转移，不是创造了电荷，云层因得到电子而带负电
带负电的云层向避雷针剧烈放电，负电荷从云层向避雷针方向移动，电流方向是从避雷针流向云层
1. 如图所示，鸟儿落在110kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙，这是因为（　　）A．鸟儿有耐高压的天性，电流过不去 B．鸟脚是干燥的，所以鸟体不导电 C．鸟体电阻极大，所以无电流通过 D．鸟脚间电线电阻远小于鸟儿电阻， 通过鸟儿电流极小
2. 某老旧居民楼因同时开启多台空调引发整个居民楼跳闸断电，最可能的原因是（ ）A.家庭电路中电压超过220V导致绝缘层烧毁B.用电器总电阻过大使线路发热加剧C.用电器总功率过大造成干路电流超过安全值D.某空调内部发生短路时未及时切断电源
3. 为了用电安全，下列注意点中不正确的是 （ 　）A．不准用剪刀或绝缘柄破损的钳子剪带电的导线B．不准在电线上晾衣服C．发现有人触电时，应立即用手将他拉离电源D．发现输电线的断头落在地上，不要走近，更不准去拾
4. 如图所示的三种情况（甲站在地面上，乙、丙站在木凳上），会发生触电事故的是 （ 　 ）A．甲、乙 B．乙、丙C．甲、丙 D．甲、乙、丙
相线→地面，电流通过人体，会触电
相线→木凳（绝缘），不构成通路，不会触电
相线→中性线，电流通过人体，会触电
阅读下面某同学日记，指出其中三个不符合安全用电要求的做法。 充实的一天 今天家里进行了大扫除。妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关。妈妈担心冰箱上落微尘，给冰箱加上了厚厚的防尘布。 爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉。插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利地将插头插入了多个大功率用电器都在使用的插排。妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上。 我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来。 啊，真是美妙而充实的一天！
