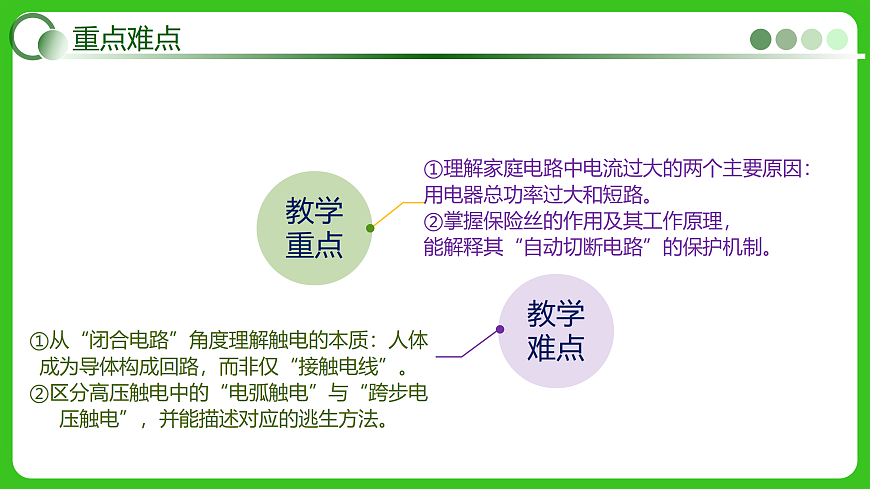

①理解家庭电路中电流过大的两个主要原因：用电器总功率过大和短路。②掌握保险丝的作用及其工作原理，能解释其“自动切断电路”的保护机制。
①从“闭合电路”角度理解触电的本质：人体成为导体构成回路，而非仅“接触电线”。②区分高压触电中的“电弧触电”与“跨步电压触电”，并能描述对应的逃生方法。

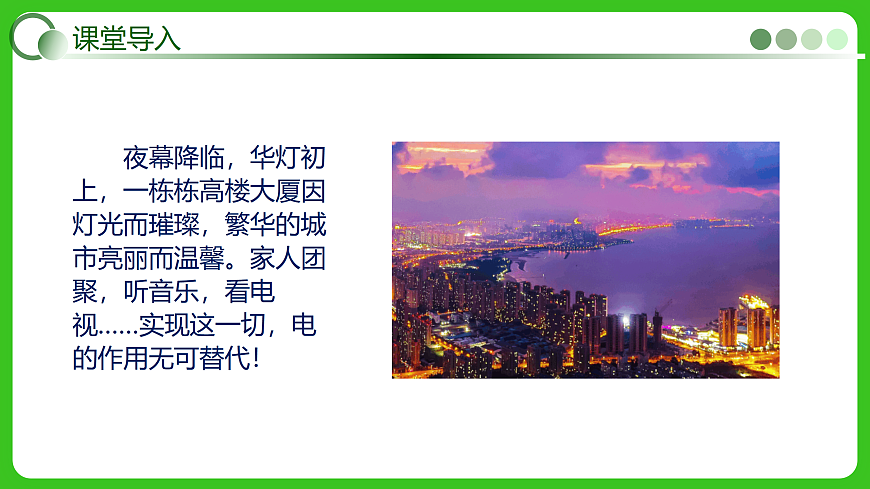

　　夜幕降临，华灯初上，一栋栋高楼大厦因灯光而璀璨，繁华的城市亮丽而温馨。家人团聚，听音乐，看电视……实现这一切，电的作用无可替代！
电给我们的生活带来了极大便利，但不规范用电会带来很大危害。生活中，同时使用多个用电器而断电；用电器不慎进水后因接通电源而彻底损毁
影响家庭电路安全的常见用电问题有哪些呢？
1. 我国家庭电路供电
①电能来源：前几章我们做电学实验时，通常用干电池或学生电源来提供电能，而家庭中的电能一般是从发电厂通过输电线输送来的。
a. 在进户的两条输电线中，一条叫作相线（用L表示）， 俗称火线；另一条叫作中性线（用N表示），俗称零线。
b. 火线跟零线之间的电压为220V。
c. 火线和地线间电压为220V，零线与大地间电压为0V。
2. 家用电器的总功率过大
①家庭电路中的总功率与电流的关系
根据根据电功率和电流、电压的关系式 P = UI，可得
家庭电路中的电压U是一定的，U = 220V
电功率 P 越大，电路中的电流 I 越大。
a. 接入电路的用电器功率过大。
②电功率过大导致电流过大的原因
b.多个用电器同时使用。
电功率P越大，电路中的电流I越大。
用电器采用并联的方式接在电路中，并联数量越多，电流越大。
在 R 、t 一定时，I 越大，Q 越多。
3. 家用电器的总功率对家庭电路的影响
　　如果家庭电路中，接入的用电器功率过大或同时使用的用电器过多，则电路中总功率会很大，电路中的总电流会过高。根据焦耳定律可知，产生的热量越多，会引起线路故障，甚至发生火灾。
【学习任务一】总功率过大对家庭电路的影响
同时接入电路的用电器过多容易引起火灾，这就是生活中所说的“超负荷”。“超负荷”是指电路中（　　）A．用电器电阻过大　　　B．用电器个数过多C．电源电压过高　　　 D．总电功率过大
解：家庭电路中，如果同时接入电路的用电器过多时，电路中总功率过大，则可能是干路中电流过大，产生热量过多，容易发生火灾，这就是我们所说的“超负荷”，而用电器电阻过大、电源电压过高不是造成“超负荷”的原因，而只是用电器个数过多，其总功率不大，也不会“超负荷”。只ABC不合题意，D符合题意。故选：D。
【变式训练】总功率过大对家庭电路的影响
炎热的夏天，家家户户都开空调时，很容易使路线因为“超负荷”工作而引发火灾，请用相关知识解释这一现象。
解：当电流通过导体时，通常会发热，居民家的用电器是并联的，当空调都开启时，并联的支路越多，干路中的电流会越大，根据焦耳定律Q=I2Rt,产生的热量会越多。所以很容易产生火灾。
　　当电流通过导体时，通常会发热，居民家的用电器是并联的，当空调都开启时，并联的支路越多，干路中的电流会越大，根据焦耳定律Q=I2Rt，产生的热量会越多。所以很容易产生火灾。
1. 家庭电路中的短路现象
①不小心使相线和中性线直接连通造成短路。
②电线绝缘皮破损或老化，使相线和中性线直接连通造成短路。
③用电器进水造成短路。
2.短路引起电流过大的原因
在短路的情况下，电阻 R 很小；若电压不变，电路中的电流 I 会很大。
3.短路对家庭电路的影响
　　根据前面学过的知识可知，短路时电路中，导线的电阻变得很小，而电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
【学习任务二】短路对家庭电路的影响
下列说法中错误的是（　　）A．引起家庭电路中电流过大的原因，一定是连入电路中的用电器实际功率过大B．在家庭电路中，同时工作的用电器越多，总电阻越小C．金属导体中的电流方向与其中自由电子定向移动方向相反D．家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气开关
解：A、引起家庭电路中电流过大的原因，一是短路；二是用电器的总功率过大，故A错误；B、家庭电路中各用电器是并联的；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，故B正确；C、自由电子带负电，因此金属导体中的电流方向与其中自由电子定向移动方向相反，故C正确；D、家庭电路中的空气开关突然断开，应先找出引起电流过大的原因，解决后再闭合空气开关，故D正确。故选：A。
1. 人体电阻及触电的实质：人是导体。当人体触及带电体并成为闭合电路的一部分时，人体就会有电流通过。通常情况下，人的皮肤在干燥时电阻为104~105Ω，在潮湿时皮肤的电阻会大幅降低。如果电流达到一定值，就会发生触电事故。
2. 人体接触不同电流的作用特征　电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
通过人体的安全电流为不超过10mA。
电压越高，触电时，通过人体电流越大，对人的生命危害越大。大量实验数据表明：人体的安全电压不高于36伏。
触电电流大小由人体电阻和加在人体两端的电压决定。
在电阻一定时下，电压越高，电路中的电流 I 越大。
【例题】根据所学知识说明为什么家庭电路中，人体触电是很危险的。
家庭电路的电压值通常情况会超过安全电压
这个电流值远远超过安全电流10mA，是不安全的。
分析：家庭电路的电压为220V，当人体触电时，由欧姆定律可得，通过人体产生的电流（人体的电阻取104Ω）。
4. 常见的一些电压值
①家庭电路的电压 220 V②工厂动力电路的电压 380 V②高压输电线路的电压 10 kV～500 kV这些电压值远远超过安全电压36V，都是不安全的。
【学习任务三】人体电阻及触电的实质
我们日常生活用电的电压是____V，大量事实表明，不高于___V的电压对人体是安全的。触电对人的生命是一种严重威胁，家庭电路中的触电事故，都是人体直接或间接接触_____引起的。当发现有人触电时，你首先应该立即切断电源。
解：我们日常生活用电的电压是220V，大量事实表明，不高于36V的电压对人体是安全的。触电对人的生命是一种严重威胁，家庭电路中的触电事故，都是人体直接或间接接触火线引起的，发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源。故答案为：220；36；火线。
　　当人的一只手接触相线，另一只手接触中性线，于是导线、人体和电网中的供电设备就构成了闭合电路，大电流通过人体就会发生触电事故。
　　假如人的一只手接触相线，另一只手虽然没有接触中性线，但是由于人站在地上，相线、人体、大地和电网中的供电设备同样构成了闭合电路，因此电流同样会通过人体，从而发生触电事故。
　　应当赶快切断电源，或者用干燥的木棍将电线挑开，使触电的人迅速脱离电源。切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救若；若同时发生火灾，要先切断电源，绝不能在未断电的情况下泼水救火。
特别需要注意不能直接去碰触电的人，否则施救者也会触电。
【学习任务四】常见的触电事故
当人体成为闭合电路的一部分时，就会有电流通过，如果电流达到一定大小就会发生触电事故。如图所示，请分别说出四幅图的触电类型。A． ____________ B．____________ C． ____________ D．_____________
解：A、图中人站在地面上接触火线，造成单线触电；B、图中 人站在干燥的木凳上一只手接触火线，另一只手接触零线，造成双线触电；C、图中人靠近高压带电体，容易造成高压电弧触电；D、图中高压线落到地上，人走近时容易造成跨步电压触电。故答案为：A、单线触电；B、双线触电；C、高压电弧触电；D、跨步电压触电。
【学习任务四】触电急救
当有人触电时，下列说法中正确的是（　　）A.立即用手把触电的人弄开B.立即用剪刀把电线剪断C.立即断开总开关，切断电源D.立即打电话向有关部门反映情况
解：A、立即用手把触电的人弄开，会使自己也触电，发生危险。不合题意。B、立即用剪刀把电线剪断，金属物体是导体，接触时也会触电。不合题意。C、立即断开总开关，切断电源，使电路断路没有电流。符合题意。D、立即打电话向有关部门反映情况，从救人的顺序上来说，应是切断电源后，再向有关部门反映。不合题意。故选：C。
①电弧触电：高压输电线路电压高达几万伏至百万伏，即使不接触也会有危险。高压带电体会在周围形成强大的电场，当人靠近时，容易产生电弧触电。
家庭电路以外的防触电安全须知
②跨步电压触电：当高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压（跨步电压）。这时电流从一条腿流入，从另一条腿流出，同样会发生触电事故。
　　我们要远离高压带电体，比如不在高压输电线附近玩耍、钓鱼等。当发现有高压输电线掉落在地上时，千万不要靠近输电线落地点！一旦不小心跨入输电线落地点区域，可用单脚跳离或双脚并拢跳离等方法离开该区域，以避免构成闭合电路而发生触电事故。
　　雷电是大气中一种剧烈的放电现象。云层和大地之间的电压可达几亿伏，放电时的电流可达二十万安，产生很强的光和声。
　　防雷的原理是为雷电提供一条低电阻的通道，或避免将自己连入雷电的通路中。
　　在雷电天气，人在开阔地行走时，不要举着雨伞或肩扛长的易导电物体，也不要在户外进行骑行等活动，更不可在大树下避雨。要及时进入室内躲避，或尽快躲入车内，并注意不要接触金属部分。
家用电器的总功率对家庭电路的影响
短路引起电流过大的原因
1.（2019•大庆一模）CCTV“广而告之”栏目曾播放过一段公益广告，如图所示，通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的_____（填“电阻”或“电流”）过大。根据焦耳定律可知，干路上的电流产生过多的_____，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
解：家庭电流中电压为220V，由P=UI可知，通过插座接入电路的用电器同时工作时，电路中的总功率过大，干路电流会过大。根据焦耳定律可知，电流过大时，干路导线会产生过多的热量，使导线温度升高，容易引起火灾。故答案为：电流；热量。
点评：本题考查学生对P=UI和焦耳定律的掌握情况，是一道基础题。
2.（2017秋•琼中县期末）造成人体发生触电事故的原因是（　　）A．人体带了电B．有电流通过人体C．有电压加在人体上D．通过人体的电流超过安全值
解：通常情况下，不高于36V的电压对人是安全的，称为安全电压。当加在人体上的电压大到一定数值时，通过人体的电流就达到一定程度，发生触电事故。故选：D。
点评：本题考查了发生触电事故的原因，平时一定注意安全用电（不接触低压带电体、不靠近高压带电体），以避免触电事故的发生。
3.（2023•承德模拟）当发现有人触电时，下列措施中绝不可以首先施行的是（　　）A．立即切断电源开关B．用干燥的木棒将电线挑开C．迅速用手将人拉离电线或者用剪刀将电线剪断D．紧急呼叫，求援
解：A、当发现有人触电时，应立即切断电源，防止人发生触电，故可行但不符合题意；B、由于干燥的木棒是绝缘体，所以用干燥的木棒拨开电线，使触电者脱离带电体，故可行但不符合题意；C、人、剪刀都是导体，若用手去拉触电者或用剪刀剪断电线，则会发生触电事故，故不可行但符合题意；D、当发现有人触电时，若在其它措施都不适用的情况下，应紧急呼叫、求援，故可行但不符合题意；故选：C。
点评：此题考查了触电事故后应该采取的措施，这是必须掌握的知识，其处理的原则是迅速切断电源，注意自身安全。
4. （2025•乐山一模）如图所示，2024年2月23日凌晨，因电动车违规进入居民楼充电，南京市某小区发生特大火灾，引发社会关注。关于安全用电下列做法不正确的是（　　）A．发生火灾时要先断电再灭火B．用电器充完电后要及时拔掉充电器C．只要插排上的插孔足够多，就可以插满不同用电器同时使用D．带金属外壳的家用电器通常使用三孔插座并接地
解：A．发生火灾时要先断电再灭火，以免用水灭火时因电路短路造成触电事故，故A正确；B．用电器充完电后要及时拔掉充电器，防止用电器由于长时间充电发热引起电路短路而造成安全隐患，故B正确；C．插排上的插孔足够多，也不可以插满不同用电器同时使用，因为这样会造成电路的总功率过大，总电流过大，故B错误；D．带金属外壳的家用电器通常使用三孔插座并接地，防止由于电器漏电时人触碰金属外壳而发生触电事故，故D正确。故选：C。
点评：本题考查了安全用电的原则：不接触低压带电体，不靠近高压带电体，属于基础知识。
1.基础性作业：完成课件中的课堂练习。
2.拓展性作业：观察并思考生活中的一些关于用电安全的现象，如小鸟站在高压输电线上为什么不会触电？
小鸟只站在一根电线上，两爪间的距离较小，因此电压很小，所以不会触电。
