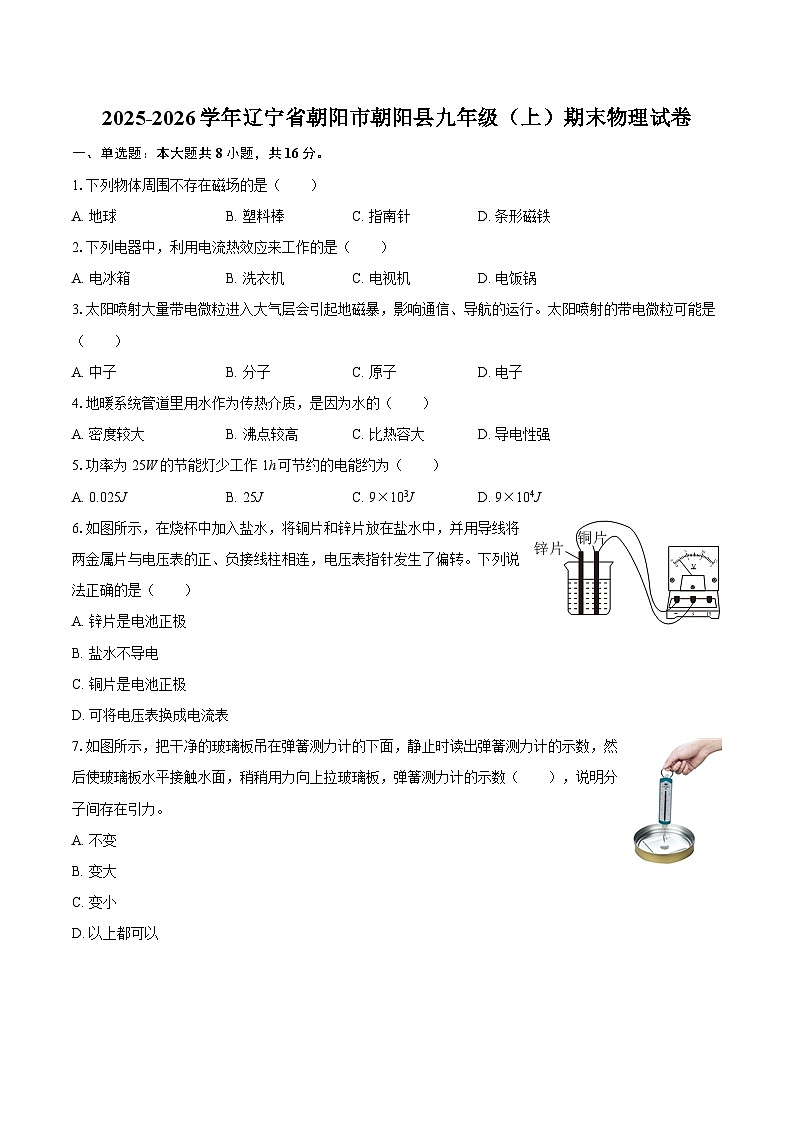

1.下列物体周围不存在磁场的是（ ）
A. 地球B. 塑料棒C. 指南针D. 条形磁铁
2.下列电器中，利用电流热效应来工作的是（ ）
A. 电冰箱B. 洗衣机C. 电视机D. 电饭锅
3.太阳喷射大量带电微粒进入大气层会引起地磁暴，影响通信、导航的运行。太阳喷射的带电微粒可能是（ ）
A. 中子B. 分子C. 原子D. 电子
4.地暖系统管道里用水作为传热介质，是因为水的（ ）
A. 密度较大B. 沸点较高C. 比热容大D. 导电性强
5.功率为25W的节能灯少工作1h可节约的电能约为（ ）
A. 0.025JB. 25JC. 9×103JD. 9×104J
6.如图所示，在烧杯中加入盐水，将铜片和锌片放在盐水中，并用导线将两金属片与电压表的正、负接线柱相连，电压表指针发生了偏转。下列说法正确的是（ ）
A. 锌片是电池正极
B. 盐水不导电
C. 铜片是电池正极
D. 可将电压表换成电流表
7.如图所示，把干净的玻璃板吊在弹簧测力计的下面，静止时读出弹簧测力计的示数，然后使玻璃板水平接触水面，稍稍用力向上拉玻璃板，弹簧测力计的示数（ ），说明分子间存在引力。
A. 不变
B. 变大
C. 变小
D. 以上都可以

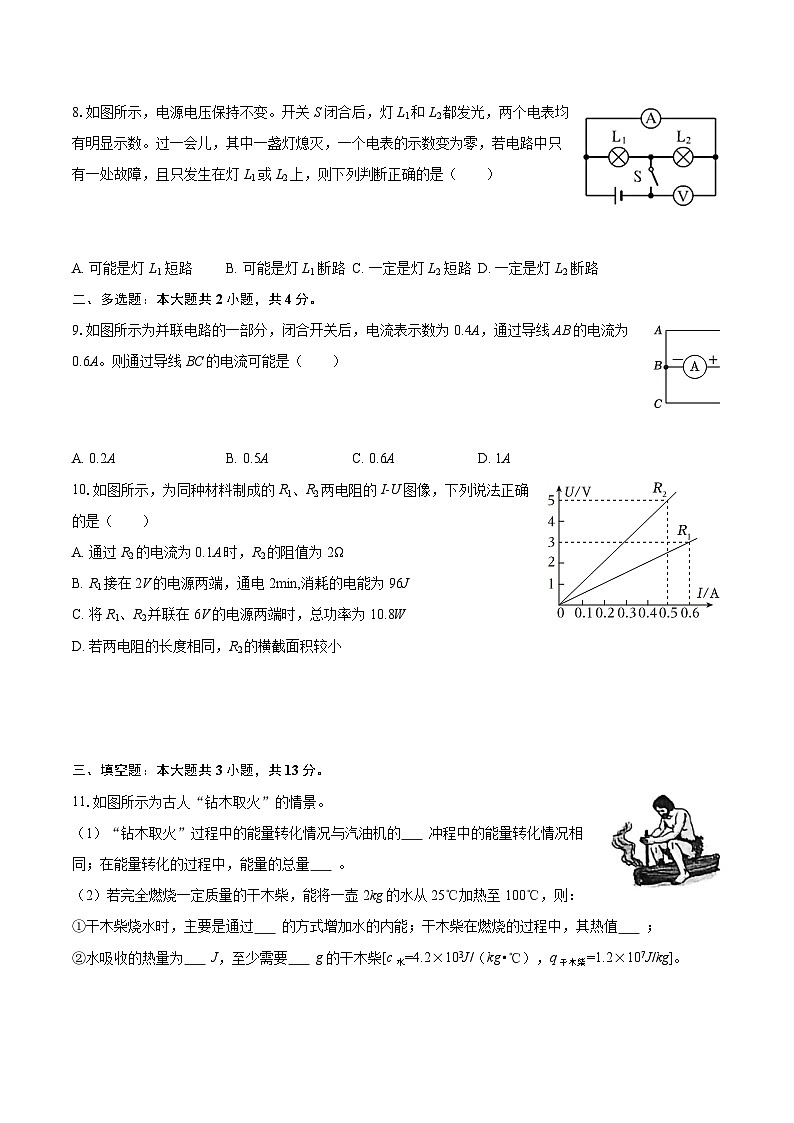

8.如图所示，电源电压保持不变。开关S闭合后，灯L1和L2都发光，两个电表均有明显示数。过一会儿，其中一盏灯熄灭，一个电表的示数变为零，若电路中只有一处故障，且只发生在灯L1或L2上，则下列判断正确的是（ ）
A. 可能是灯 L1 短路B. 可能是灯 L1 断路C. 一定是灯 L2 短路D. 一定是灯 L2 断路
二、多选题：本大题共2小题，共4分。
9.如图所示为并联电路的一部分，闭合开关后，电流表示数为0.4A，通过导线AB的电流为0.6A。则通过导线BC的电流可能是（ ）
A. 0.2AB. 0.5AC. 0.6AD. 1A
10.如图所示，为同种材料制成的R1、R2两电阻的I-U图像，下列说法正确的是（ ）
A. 通过R2的电流为0.1A时，R2的阻值为2Ω
B. R1接在2V的电源两端，通电2min,消耗的电能为96J
C. 将R1、R2并联在6V的电源两端时，总功率为10.8W
D. 若两电阻的长度相同，R2的横截面积较小
三、填空题：本大题共3小题，共13分。
11.如图所示为古人“钻木取火”的情景。
（1）“钻木取火”过程中的能量转化情况与汽油机的 冲程中的能量转化情况相同；在能量转化的过程中，能量的总量 。
（2）若完全燃烧一定质量的干木柴，能将一壶2kg的水从25℃加热至100℃，则：
①干木柴烧水时，主要是通过 的方式增加水的内能；干木柴在燃烧的过程中，其热值 ；
②水吸收的热量为 J，至少需要 g的干木柴[c水=4.2×103J/（kg•℃），q干木柴=1.2×107J/kg]。

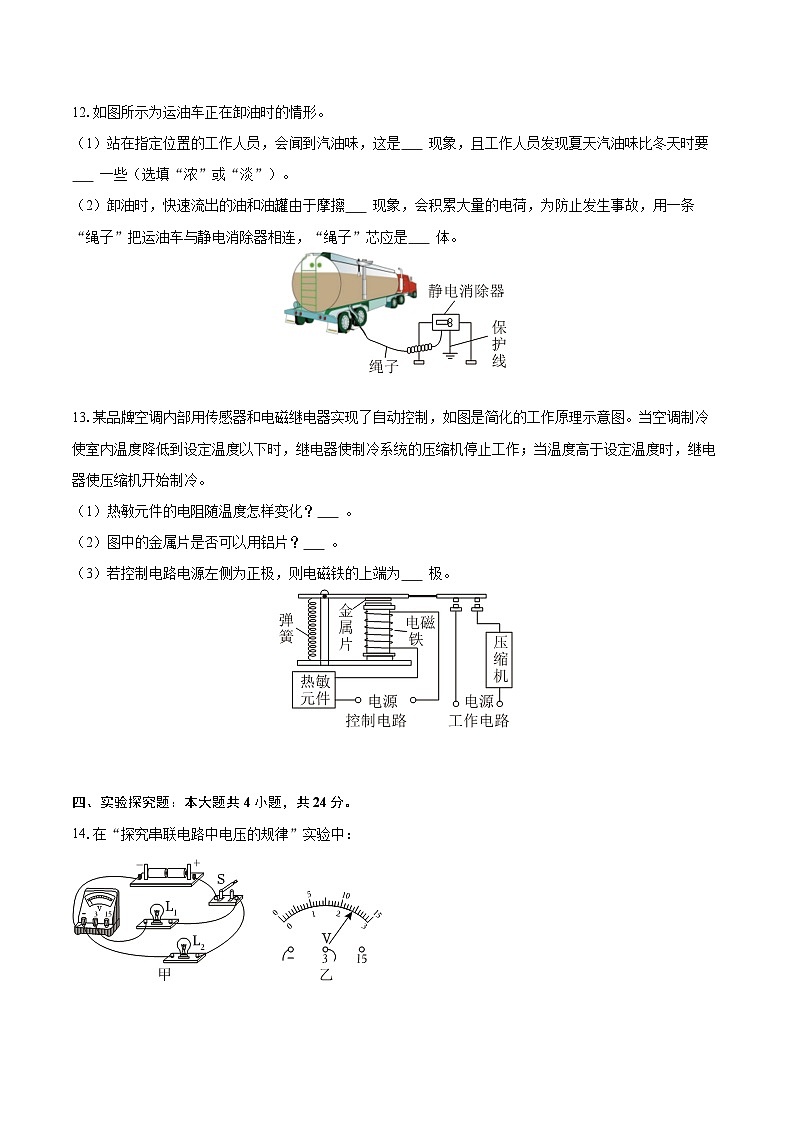

12.如图所示为运油车正在卸油时的情形。
（1）站在指定位置的工作人员，会闻到汽油味，这是 现象，且工作人员发现夏天汽油味比冬天时要 一些（选填“浓”或“淡”）。
（2）卸油时，快速流出的油和油罐由于摩擦 现象，会积累大量的电荷，为防止发生事故，用一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 体。
13.某品牌空调内部用传感器和电磁继电器实现了自动控制，如图是简化的工作原理示意图。当空调制冷使室内温度降低到设定温度以下时，继电器使制冷系统的压缩机停止工作；当温度高于设定温度时，继电器使压缩机开始制冷。
（1）热敏元件的电阻随温度怎样变化？ 。
（2）图中的金属片是否可以用铝片？ 。
（3）若控制电路电源左侧为正极，则电磁铁的上端为 极。
四、实验探究题：本大题共4小题，共24分。
14.在“探究串联电路中电压的规律”实验中：
（1）连接电路时，开关应处于______状态。
（2）测量小灯泡L2两端的电压时，小阳连接了如图甲所示的电路。闭合开关，灯______不发光。检查后发现有一根导线连接错误，请你在连接错误的导线上打“×”，再用笔画线代替导线，将电路连接正确。
（3）正确连接电路后，小阳用规格不同的小灯泡L1、L2进行多次实验，并将数据记录在表格中。
①表格中空白处的数据如图乙所示，其值为______V。
②分析表中数据，得到结论：______（用U1、U2、U表示）。
③第______次实验时，小灯泡L1比小灯泡L2更亮。
15.小阳利用如图所示的装置，进行了以下操作。
（1）根据图中磁感线的方向，判断出磁体的上端是 极。
（2）将A、B分别与c、d相连，闭合开关，让导体棒ab在磁场中做 运动，观察到电流表指针发生偏转，闭合电路中产生电流，这一过程将机械能转化为 能，人们根据这一原理制造了 。
（3）将E、F分别与c、d相连，闭合开关，观察导体棒ab的运动方向；断开开关，保持磁场方向不变，将电源正负极对调后，再次闭合开关，观察导体棒ab的运动方向。上述做法要探究的问题是：磁场方向一定， 。
16.如图所示，为了研究电热与电阻、电流的关系，实验小组的同学将四段电阻丝a、b、c、d分别密封在装有等量空气、完全相同的透明容器中，并与装有相同液体的U形管相连通，电阻丝d、e并联。五段电阻丝中，电阻丝b的电阻值最大，其余四段电阻丝的电阻值相同。
（1）给透明容器中的电阻丝通电后，电阻丝发热，这是通过 的方式改变了电阻丝的内能。
（2）如图甲所示，是为了探究电流通过导体产生的热量与 的关系。
（3）如图乙所示，电阻丝e的作用是使通过c、d电阻丝的电流 。
（4）现将AB、EF分别接在电压恒定的同一电源两端，若电阻丝e出现断路，在通电时间相同时，电流通过电阻丝a与c产生的热量之比Qa：Qc=1：4，则电流通过电阻丝b与d产生的热量之比Qb：Qd= 。
17.小阳设计了如图甲所示的电路，来测量未知电阻Rx的阻值。所用实验器材有：电压恒为3V的电源、定值电阻Rx、滑动变阻器（规格为“30Ω，1A”）、开关、电流表、电压表，导线。
（1）如图甲所示，闭合开关前，滑动变阻器的滑片P应位于最 端，这样做的目的是 。
（2）根据图甲连接实物，闭合开关，移动滑动变阻器的滑片P，完成多次测量，并将实验数据记录在乙表格中：
①请将表格中横线处的内容补充完整 ；
②完善表格后，计算出电阻平均值= Ω（保留到小数点后1位小数）。
（3）如果电压表损坏，利用电流表和电阻箱也可以对未知电阻Rx的阻值进行测量。如图丙所示，电源电压恒定，调节电阻箱上的旋钮，当电阻箱的电阻为R1时，电流表的示数为I；继续调节电阻箱上的旋钮，当电流表的示数为0.5I时，电阻箱的电阻为R2，则未知电阻Rx的阻值表达式Rx= 。
（4）小阳认为图甲电路还可以进行其他实验。
①小阳又拿来阻值分别为5Ω、10Ω、20Ω的定值电阻，进行“探究电流与电阻的关系”的实验，小阳根据实验数据绘制了如图丁所示的图像，经过分析，可得到的结论是： ；为了用以上3个定值电阻都能进行实验并确保电路安全，应控制定值电阻两端电压不小于 V。
②小阳用标有“2.5V”字样的小灯泡L替换了定值电阻Rx，闭合开关，调节滑片P的位置，当小灯泡L正常发光时，电流表的示数为IL；继续调节滑片P的位置，当电压表示数为0.5V时，电流表的示数为IL'，则IL' 0.2IL。
五、综合题：本大题共2小题，共13分。
18.如图甲所示，是家庭电路的一部分。
（1）A、B位置要接入电灯和开关，则A位置应接入 ；在三孔插座上接入豆浆机后，豆浆机与电灯 联。
（2）在总开关闭合的情况下，小阳用测电笔的金属笔尖接触三孔插座右孔中的金属片（测电笔使用方法正确），测电笔的氖管 ，此时人体中是否有电流通过？ 。
（3）根据图乙记录的数据可知，小阳家11月份消耗的电能为 kW•h；若小阳家所在地区每度电的费用为0.6元，那么这个月他家应交 元电费。
（4）实践小组的同学，自制了一个“屏蔽器”，做法是：打开两脚插头外壳，在插头内部，用有绝缘皮的导线将两插片连接（如图丙所示），再将插头外壳复原。电工师傅检修电路时，将“屏蔽器”插入两孔插座上，如果有人不小心将总开关闭合，该“屏蔽器”会使电路发生 ，电路中的低压断路器（又称空气开关）自动断开，起到保护作用。
19.在科创实践活动中，科创小组的同学们制作了一款质量秤（表盘由电压表改装），其内部原理图如图甲所示，电源两端电压恒为9V，R1为定值电阻，轻质绝缘的托盘与压敏电阻R2相连，且压敏电阻R2的阻值与秤盘中所放物体质量m的关系图像如图乙所示，电压表选用0～3V的测量范围，秤盘中无物体时，电压表示数为1V。
（1）秤盘中所放物体的质量越大，电压表的示数______。
（2）秤盘中无物体时，压敏电阻R2两端的电压为______V。
（3）请根据以上信息，计算出该质量秤所能称量的最大质量值（写出必要的文字说明、表达式及最后结果）。
1.【答案】B
2.【答案】D
3.【答案】D
4.【答案】C
5.【答案】D
6.【答案】C
7.【答案】B
8.【答案】D
9.【答案】AD
10.【答案】BCD
11.【答案】压缩
保持不变
热传递
不变
6.3×105
52.5

12.【答案】扩散
浓
起电
导

13.【答案】热敏元件的电阻随温度升高而减小
否
S

14.【答案】断开 L1； 2.4; U=U1+U2;2
15.【答案】N
切割磁感线
电
发电机
通电导体在磁场中受力方向与电流方向的关系

16.【答案】做功
电阻
不相同
3：4

17.【答案】右
保护电路
电流I/A
10.1
R2-2R1
导体两端的电压一定时，通过导体的电流与导体的电阻成反比
1.2
＞

18.【答案】电灯
并
发光
有
172.9
103.74
短路

19.【答案】越大 8 秤盘中无物体时，由图乙知，R2=160Ω，
串联电路中电流处处相等，此时电路电流，
则R1的阻值，
电压表量程为0～3V，
当电压表示数U1'=3V时，电路电流，
此时R2两端电压U2'=U-U1'=9V-3V=6V，
则R2的阻值，
由图乙可知，当R2'=40Ω时，对应的物体质量m=6kg；即该质量秤所能称量的最大质量为6kg 序号
L1两端的电压U1/V
L2两端的电压U2/V
电源两端的电压U/V
1
1.2
1.8
3
2
1.6
1.4
3
3
0.6
3
序号
电压Ux/V
——
电阻Rx/Ω
电阻平均值
1
1
0.1
2
1.6
0.16
3
2.5
0.24
