初中物理沪粤版（2024）九年级下册（2024）第十八章 家庭电路与安全用电18.2 安全用电图片课件ppt

这是一份初中物理沪粤版（2024）九年级下册（2024）第十八章 家庭电路与安全用电18.2 安全用电图片课件ppt

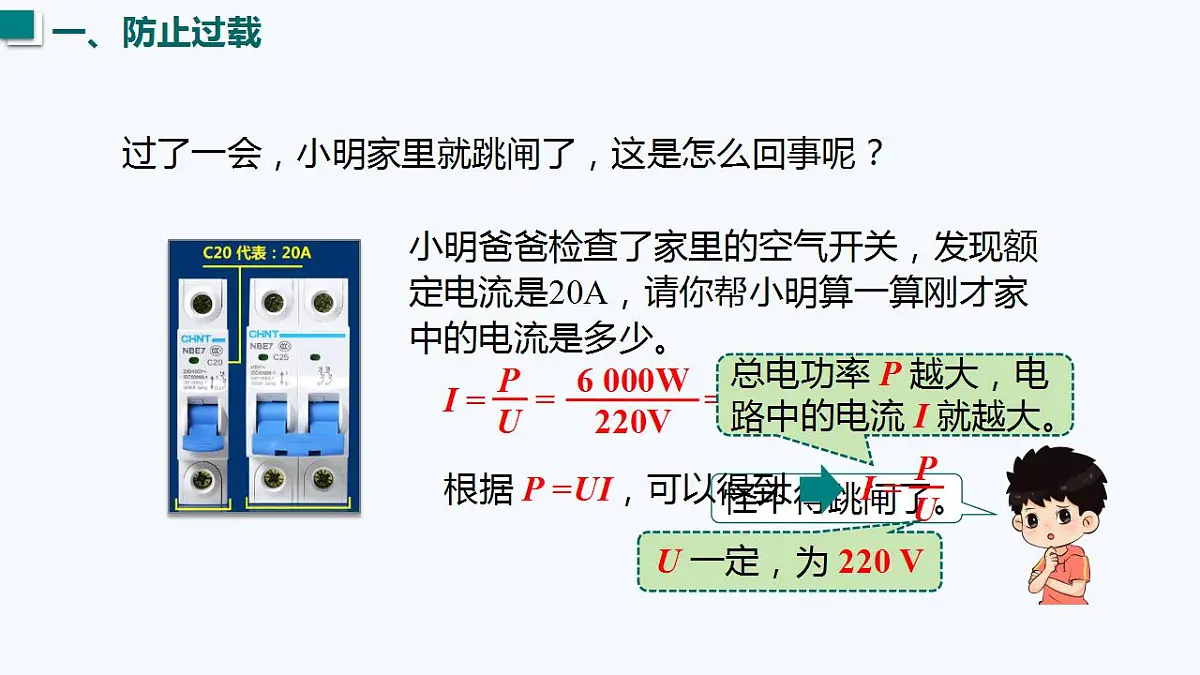

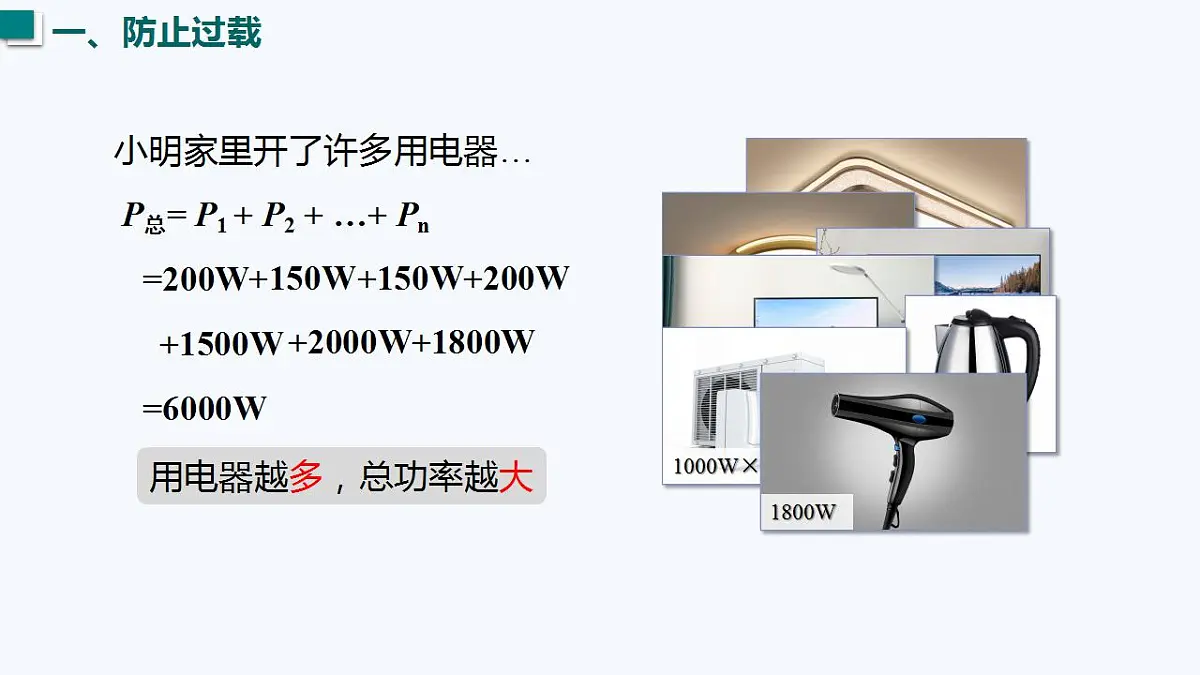

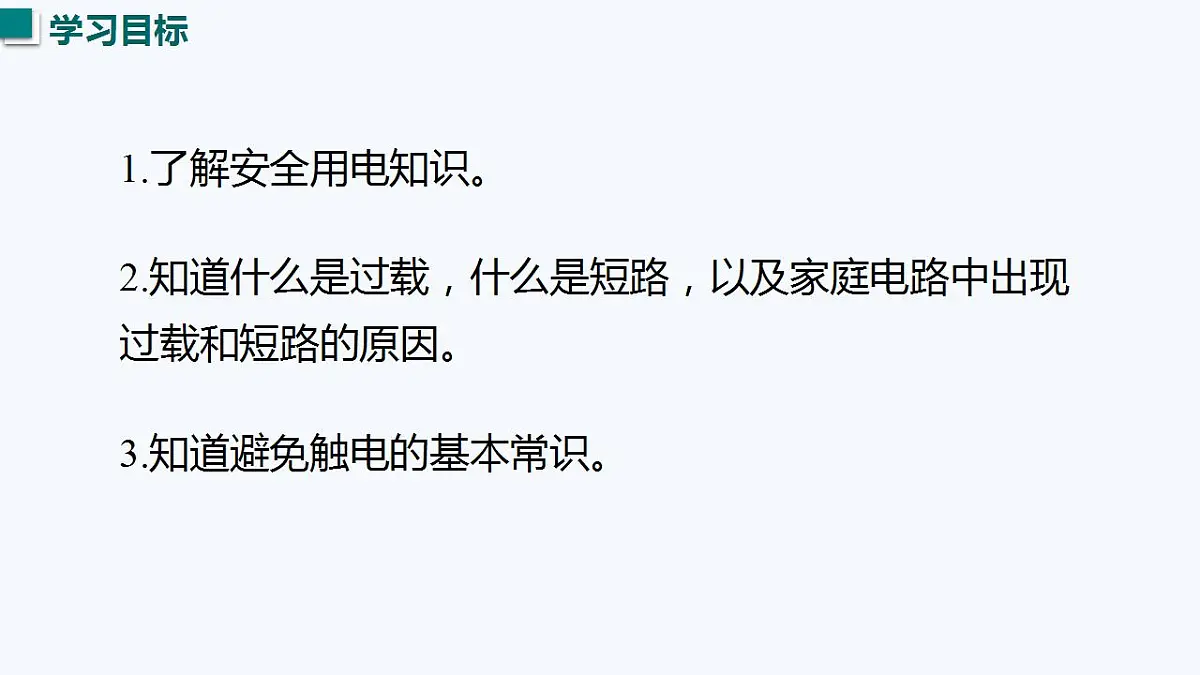

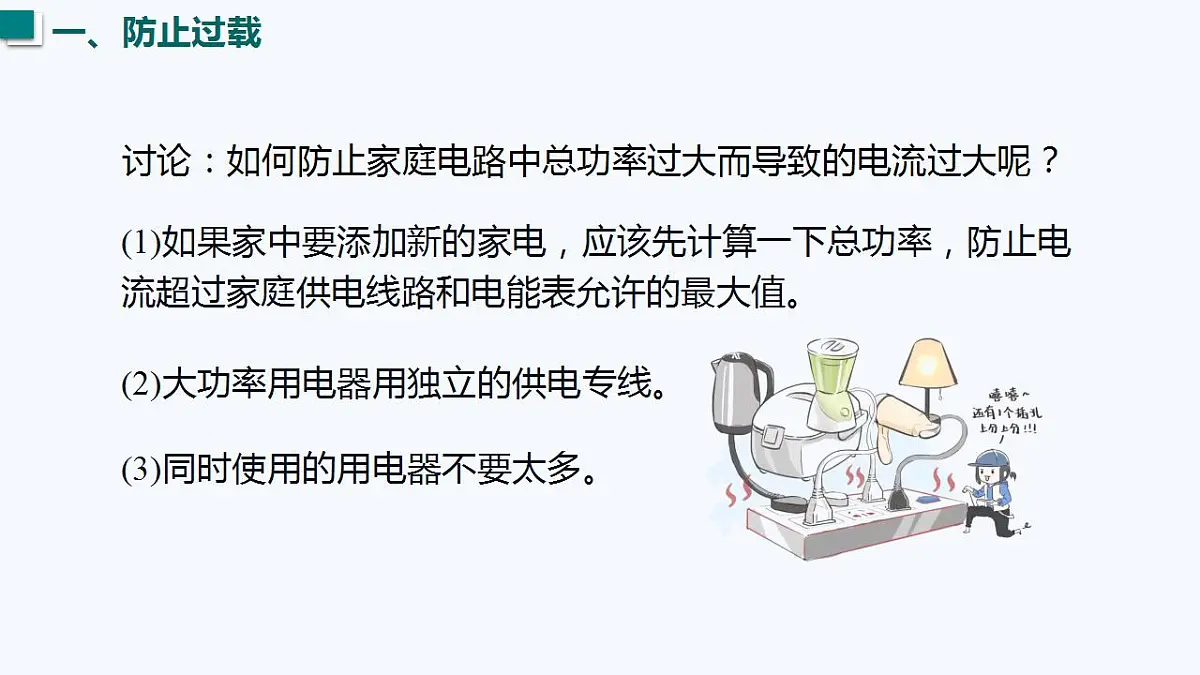

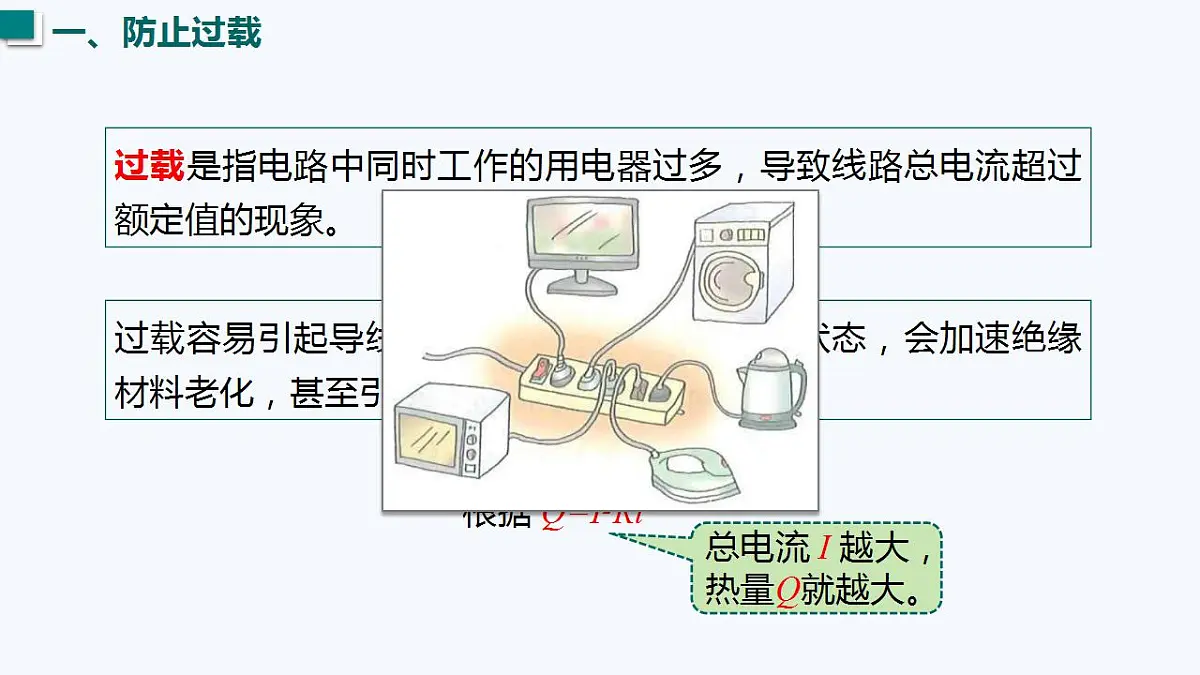

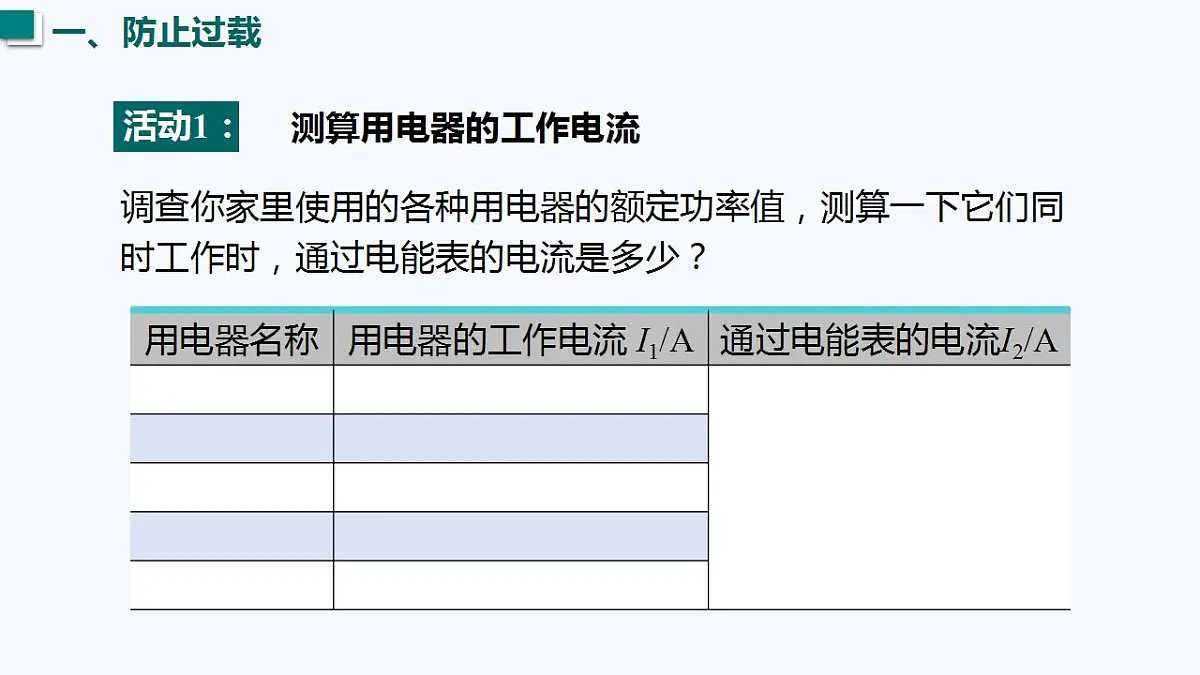

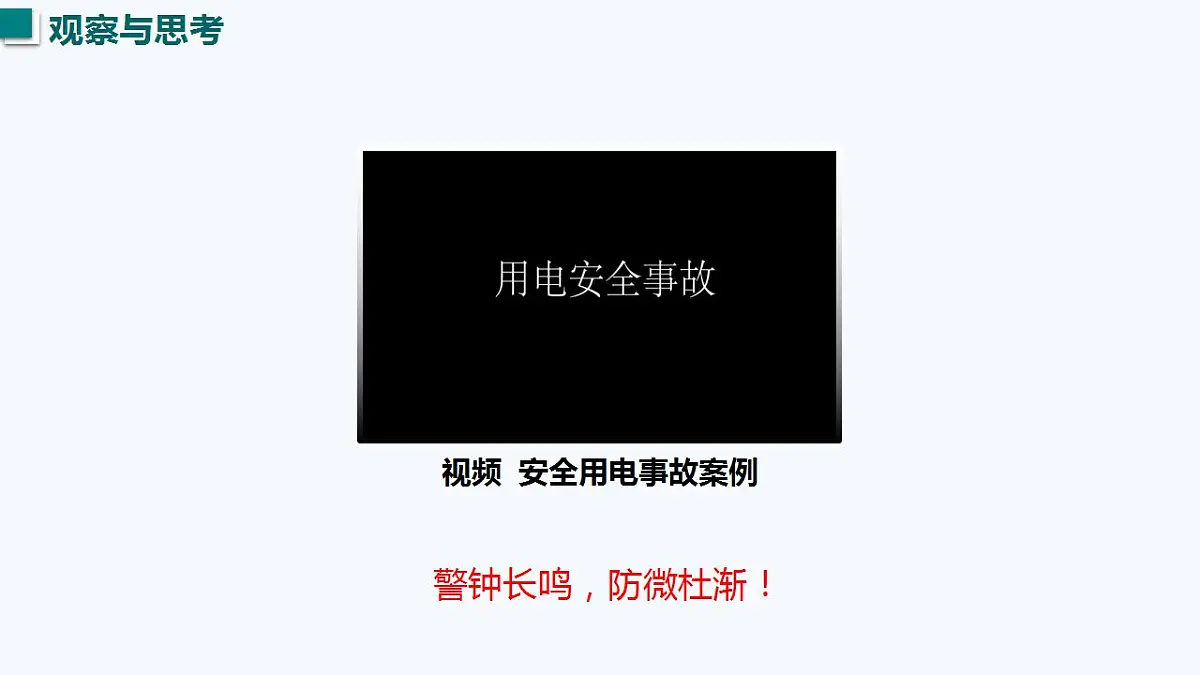

第十八章 家庭电路与安全用电 18.2 安全用电警钟长鸣，防微杜渐！1.了解安全用电知识。2.知道什么是过载，什么是短路，以及家庭电路中出现过载和短路的原因。3.知道避免触电的基本常识。小明家里开了许多用电器… P总= P1 + P2 + …+ Pn =200W+150W+1500W+150W+200W=6000W+2000W+1800W用电器越多，总功率越大过了一会，小明家里就跳闸了，这是怎么回事呢？小明爸爸检查了家里的空气开关，发现额定电流是20A，请你帮小明算一算刚才家中的电流是多少。= =27.3A >20A怪不得跳闸了。根据 P =UI，可以得到U 一定，为 220 V总电功率 P 越大，电路中的电流 I 就越大。过载是指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。过载容易引起导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故。根据 Q=I2Rt总电流 I 越大，热量Q就越大。测算用电器的工作电流调查你家里使用的各种用电器的额定功率值，测算一下它们同时工作时，通过电能表的电流是多少？活动1：讨论：如何防止家庭电路中总功率过大而导致的电流过大呢？(1)如果家中要添加新的家电，应该先计算一下总功率，防止电流超过家庭供电线路和电能表允许的最大值。(2)大功率用电器用独立的供电专线。(3)同时使用的用电器不要太多。新闻中我们听到了很多火灾都是短路导致的，什么是短路呢？家庭用电时的短路是指火线未经用电器直接与零线相接触的现象。短路时，R很小，那么电路中的电流 I 就很大。根据欧姆定律： U 一定，为 220 V。根据Q=I2Rt，产生大量的热。认识短路的危害演示实验：在电路的A、B间接入一小段铝箔条(宽约2~3mm)，接上电源，闭合电源开关，灯泡发光。若将金属夹“1”和“2”直接接触，在此瞬间，你观察到什么现象？铝箔条发生了什么变化？电路发生短路时，电路的温度会迅速升高，可能引发火灾或烧坏电路，造成事故。讨论：如何防止家庭电路中发生短路呢？(1)改装电路要请专业人士。(2)湿手不能去触碰带电的地方，也要防止用电器或者插座进水。(3)经常检查用电器，线路老化要及时更换。家庭用电引起的触电事故，大多是由于人体直接或间接触摸到火线而引起的。日常所说的触电，是指一定强度的电流流过人体所引起的伤害事故。不同电流流过人体时人的感觉下图是几种常见的触电事故：下图是几种常见的触电事故：电器安装要符合国家规定的技术要求带有金属外壳的家用电器要有接地线讨论：除了上述几种情况外，还有哪些情况可能触电？如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称之为跨步电压。这时电流从一条腿流入，从另一条腿流出，同样会发生触电事故。高压带电体会在周围形成强大的电场，当人靠近时，容易产生电弧触电。跨步电压触电高压电弧触电讨论：怎样避免触电事故的发生？1.不接触低压带电体，不靠近高压带电体。2.更换灯泡、搬动电器前应断开电源开关。4.保险装置、插座、导线、家用电器等达到使用寿命应及时更换。3.不弄湿用电器，不损坏绝缘层。5.电器安装要符合国家规定的技术要求。6.带有金属外壳的家用电器要有接地线。思考与讨论：1.当我们发现有人触电时，能否直接去拉开触电的人？为什么？我们该怎么办？2.当没有发现电源时，只发现了带电体，应该怎样做？3.如果发现高压电线落在地上，能否用干木棍挑起线头？应该怎么做?不能，因为人是导体，直接去拉自己也会触电。应该去切断电源。使用绝缘的物体（如干木棍），使触电者摆脱带电体。不能，因为当你走向高压线的时候可能会发生跨步电压触电，如果靠得太近还可能发生电弧触电。应通知相关部门处理。中国强制认证 CCC为英文 China Compulsory Certification 的缩写，意为“中国强制认证”，简称“3C”。该认证标志是我国对家用电器准许其出厂销售和使用的标志。 我国从2003年8月1日开始全面实施“3C”认证，现在购买的家用电器都应有“3C”标志。如果某家用电器没有加贴这一标志，则表示该产品可能不符合国家标准和技术要求，质量难以保证。安全用电防止过载避免触电常见触电情况电器安装技术要求安全用电原则切莫短路避免家庭电路中电流过大1. 在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是( )(1)电路中增加大功率的用电器；(2)插座中的两个线头相碰；(3)开关中的两个线头相碰；(4)户外输电线绝缘皮破损。A.(1)和(2) B.(2)和(3) C.(1)和(3) D.(2) 和(4)A2.家庭电路中的保险丝熔断了，以下原因中不可能的是( )A. 使用的用电器总功率过大B. 保险丝的规格不符合规定的要求C. 拉线开关中两根导线的线头相碰了D. 插座中的两根导线的线头相碰了C
