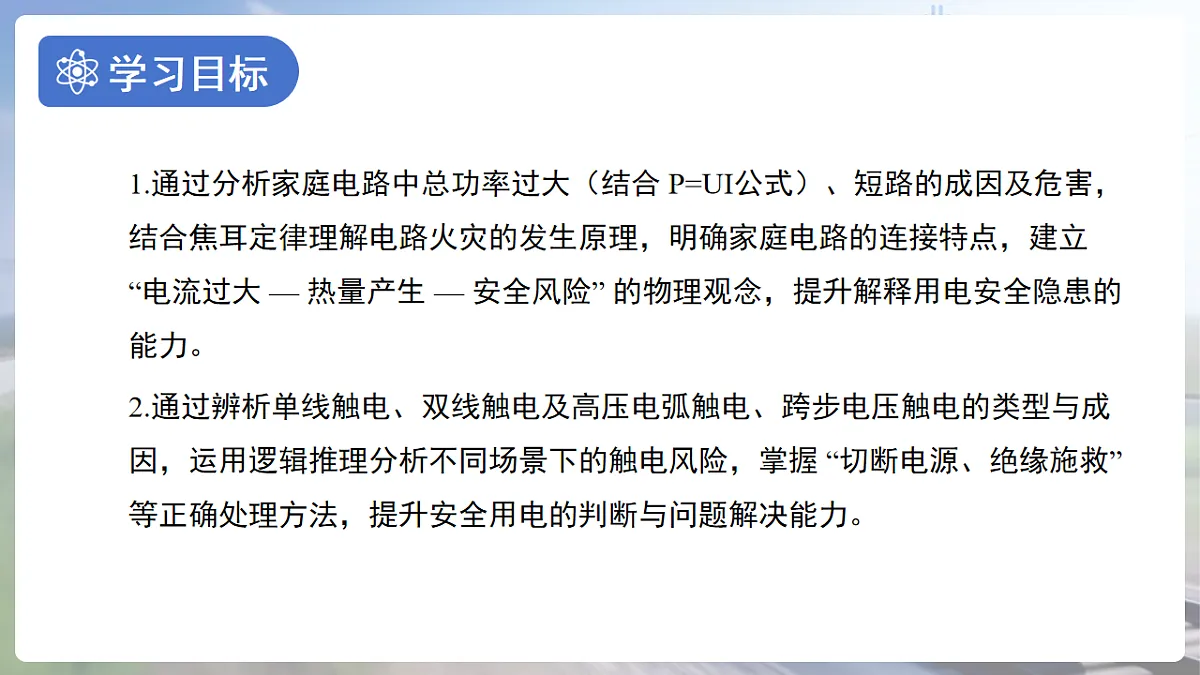

1.通过分析家庭电路中总功率过大（结合 P=UI公式）、短路的成因及危害，结合焦耳定律理解电路火灾的发生原理，明确家庭电路的连接特点，建立 “电流过大 — 热量产生 — 安全风险” 的物理观念，提升解释用电安全隐患的能力。2.通过辨析单线触电、双线触电及高压电弧触电、跨步电压触电的类型与成因，运用逻辑推理分析不同场景下的触电风险，掌握 “切断电源、绝缘施救” 等正确处理方法，提升安全用电的判断与问题解决能力。

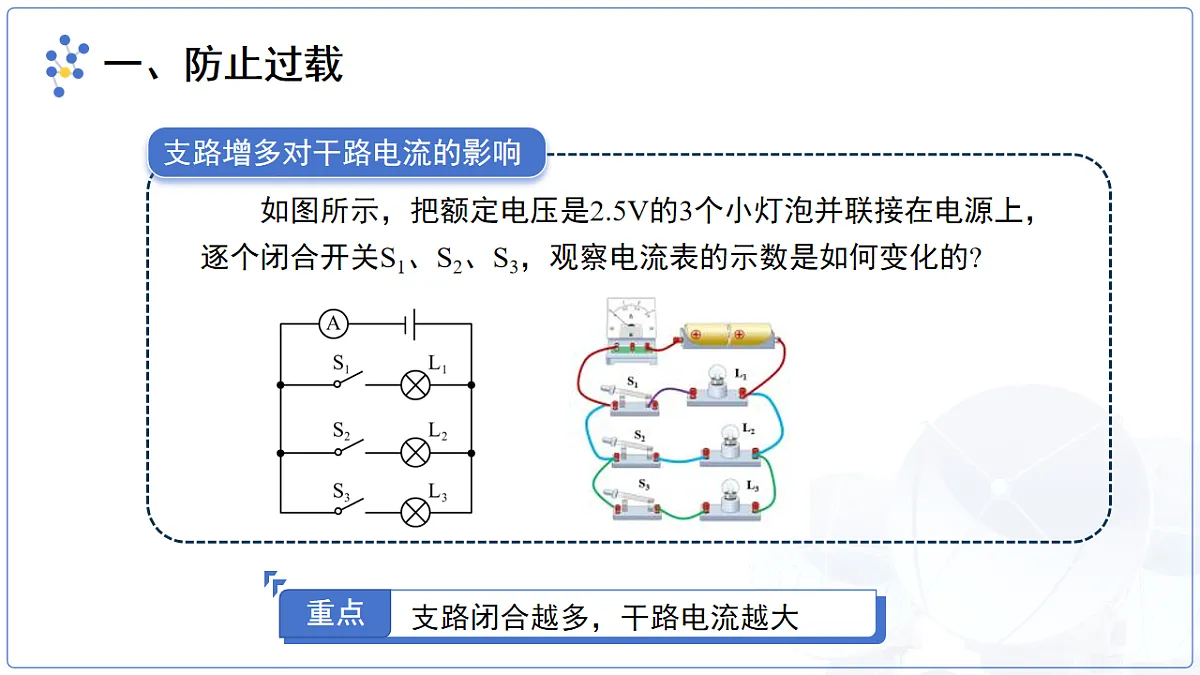

如图所示，把额定电压是2.5V的3个小灯泡并联接在电源上，逐个闭合开关S1、S2、S3，观察电流表的示数是如何变化的?
支路增多对干路电流的影响

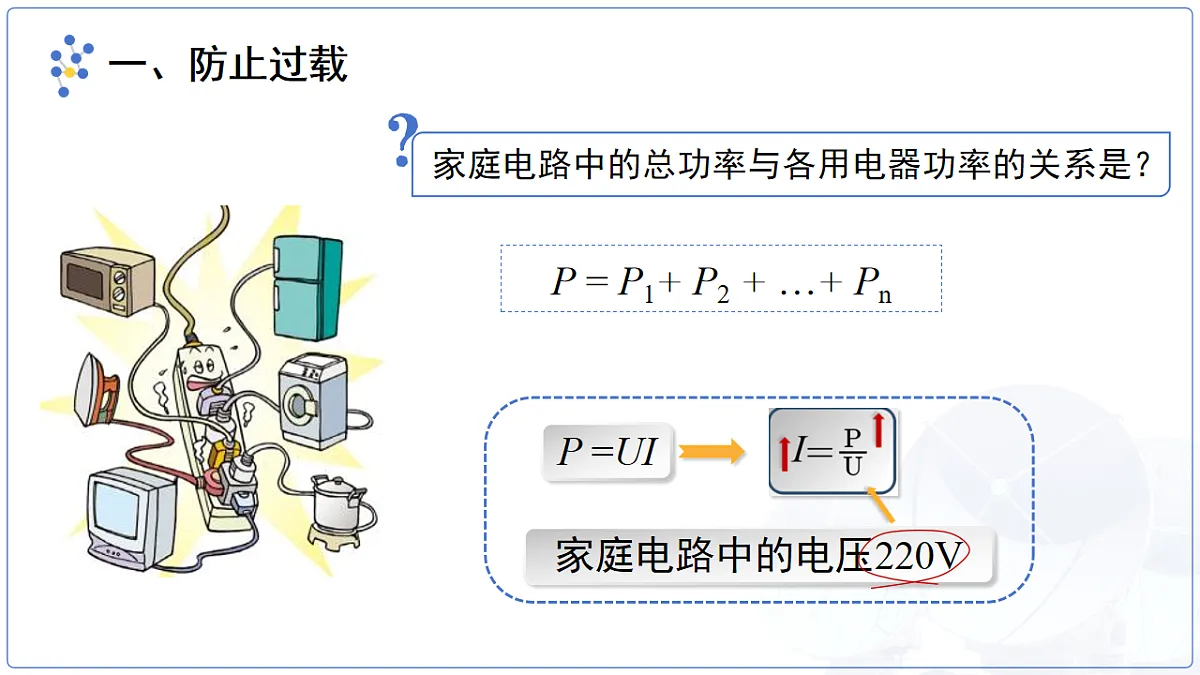

P = P1+ P2 + …+ Pn

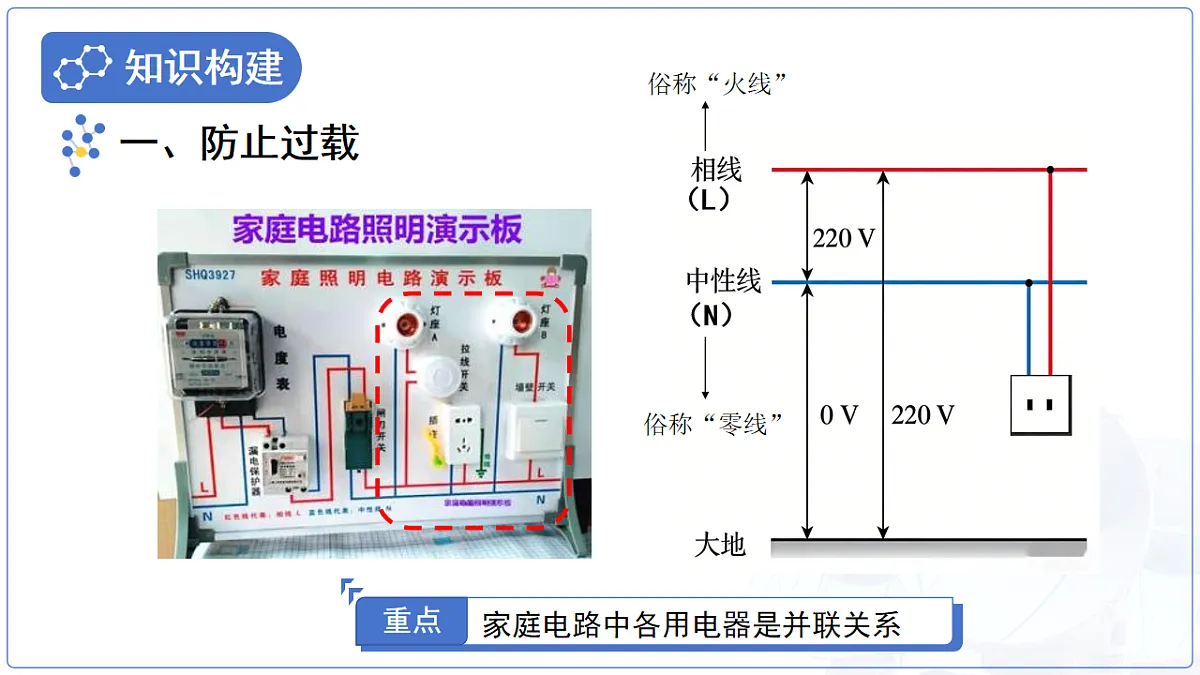

家庭电路中的电压220V

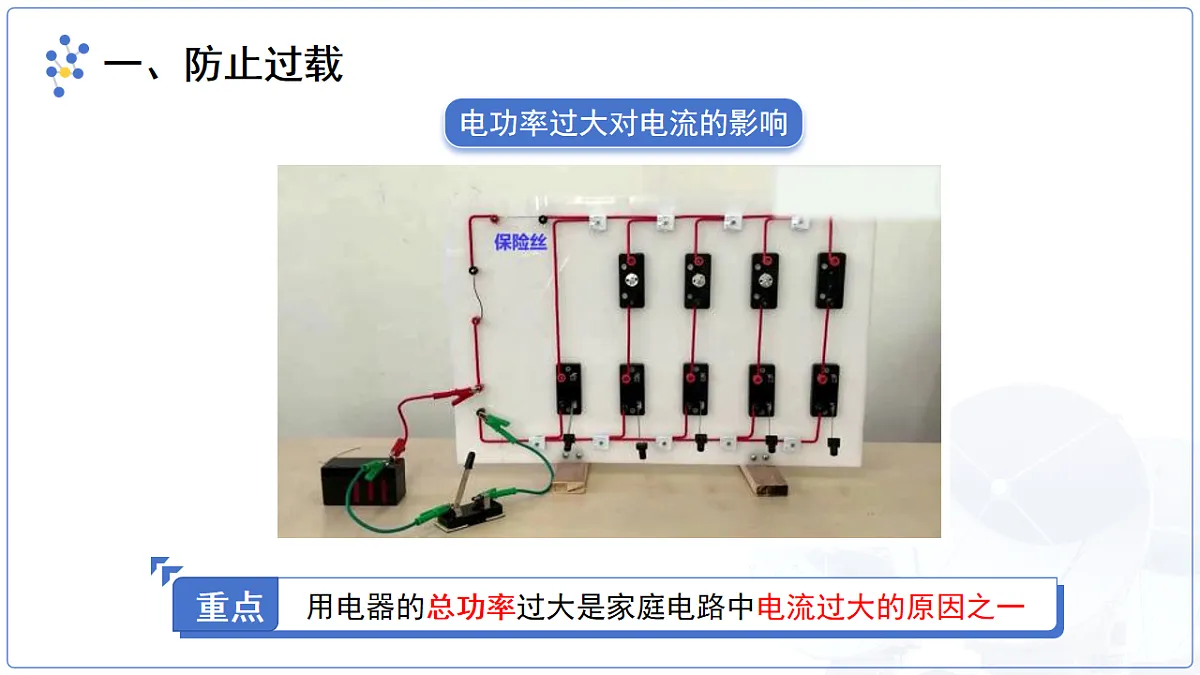

电功率过大对电流的影响

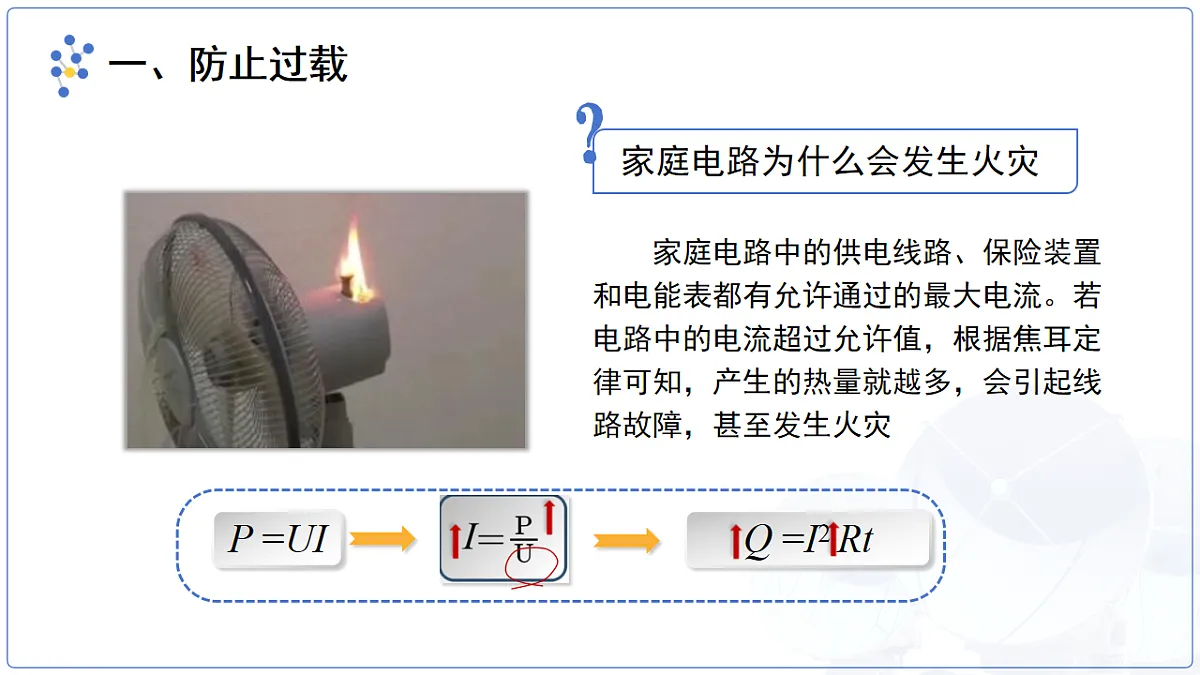

家庭电路中的供电线路、保险装置和电能表都有允许通过的最大电流。若电路中的电流超过允许值，根据焦耳定律可知，产生的热量就越多，会引起线路故障，甚至发生火灾
1.大功率用电器不要同时使用；2.对于空调、电暖器、电热水器等功率较大的用电器，应采用独立供电的方式，即一条线路专供一大功率的用电器使用。
改装电路时不小心，火线和零线直接连接
电线绝缘皮被刮破或烤焦
电线和用电器使用年限过长
根据焦耳定律，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
通过人体的电流较小，但如果持续较长的时间，同样会造成危害。
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
家庭电路的电压220 V
工厂动力电路电压380 V
高压输电线路电压10k V～1100kV
人体双手分别接触火线、零线
触电导致电路故障—低压触电
人站在干燥的木头凳子上，一只手接触火线，会发生触电吗？
高压输电线路的电压高达几万伏甚至几十万伏，人体即使不直接接触，靠近高压线路时，会发生电弧触电，也能使人致死。
如下图所示，通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的    过大。根据焦耳定律可知，干路上的电流产生过多的     ，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
下面哪些图示情况可能会发生触电事故（　　） A．甲和乙 B．甲和丙 C．乙和丙 D．甲和丁
