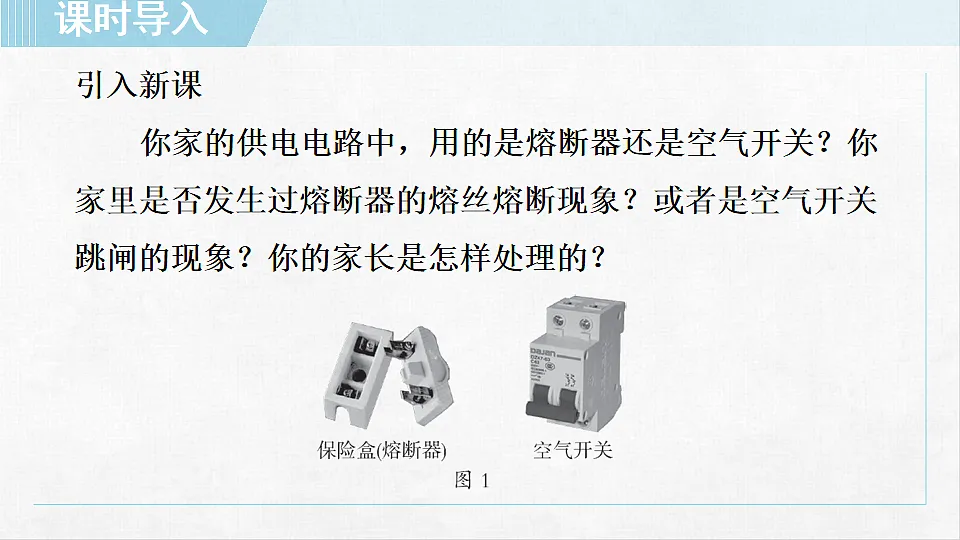

引入新课你家的供电电路中，用的是熔断器还是空气开关？你家里是否发生过熔断器的熔丝熔断现象？或者是空气开关跳闸的现象？你的家长是怎样处理的？

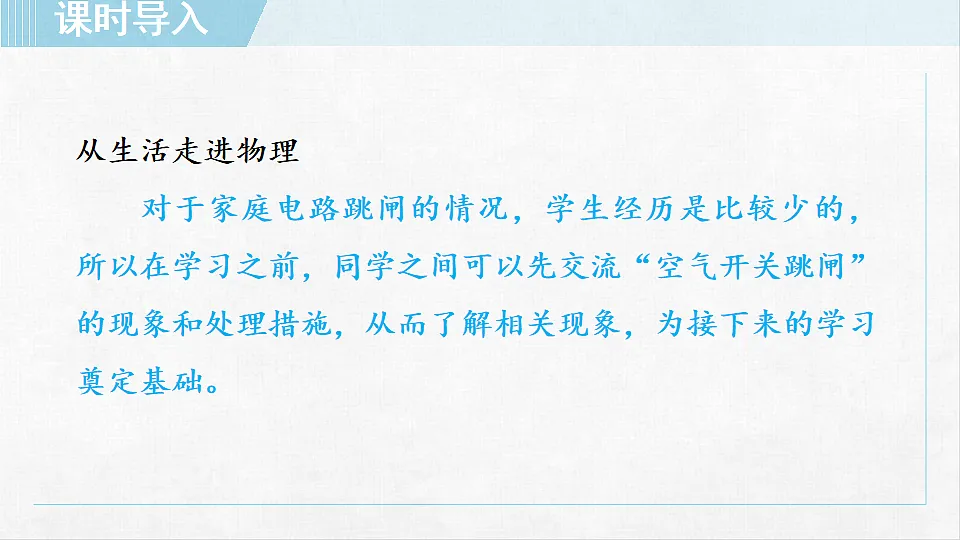

从生活走进物理对于家庭电路跳闸的情况，学生经历是比较少的，所以在学习之前，同学之间可以先交流“空气开关跳闸”的现象和处理措施，从而了解相关现象，为接下来的学习奠定基础。

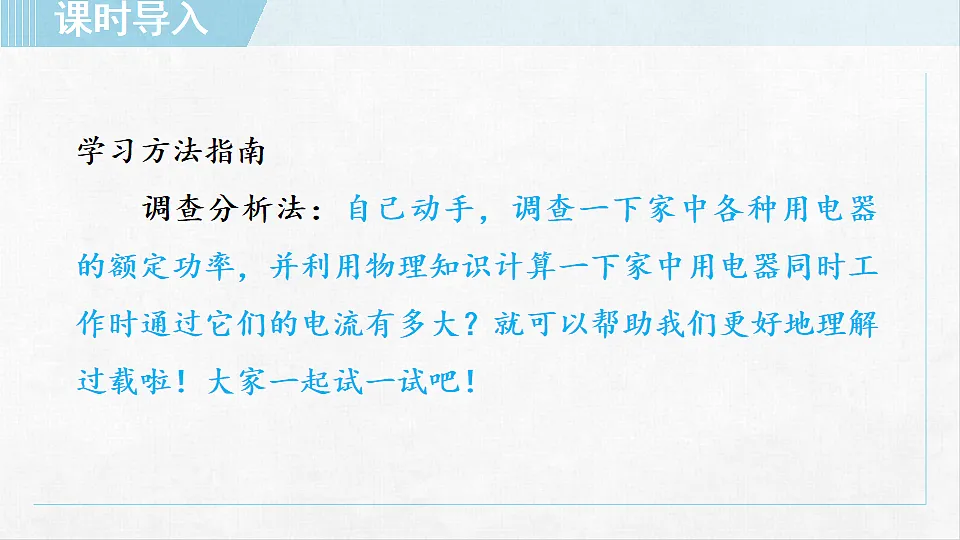

学习方法指南调查分析法：自己动手，调查一下家中各种用电器的额定功率，并利用物理知识计算一下家中用电器同时工作时通过它们的电流有多大？就可以帮助我们更好地理解过载啦！大家一起试一试吧！

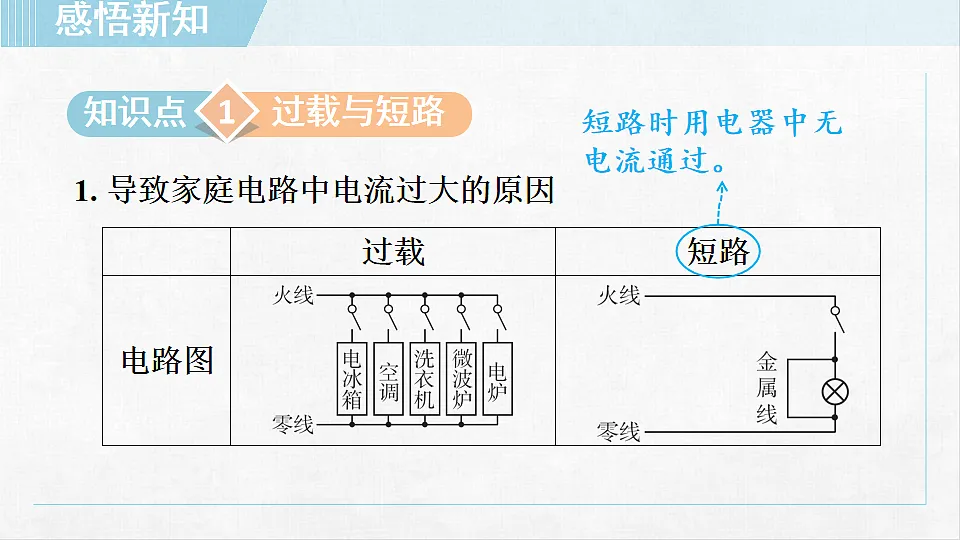

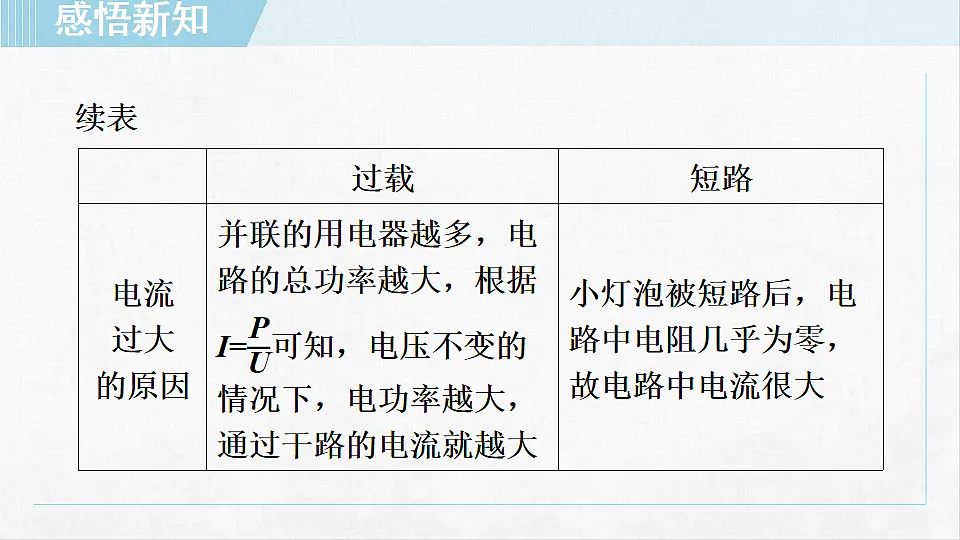

1. 导致家庭电路中电流过大的原因
短路时用电器中无电流通过。
易错提醒同时工作的用电器总功率过大，导致干路总电流过大，理解时注意不要出现以下两种错误：(1)错误认为同时工作的用电器越多，总电流越大。注意，同时工作的用电器越多，总功率不一定越大。(2)错误认为某家庭的用电器的总功率越大，干路电流一定越大。因为，该家庭有这些用电器，但不一定是同时使用。注意“同时使用”的含义。
2. 实验探究：认识短路的危害如图所示，在电路的A、B间接入一小段铝箔条(宽约2~3 mm)，接上电源，闭合电源开关，灯泡发光。
若将金属夹“1”和“2”直接接触，在此瞬间，你观察到什么现象？铝箔条发生了什么变化？想一想：铝箔条发生此现象的原因是什么？你是否认识到短路的危害？安全提示：在本实验过程中会产生火花，操作时应注意安全。
现象解释：将金属夹1和2直接接触，在此瞬间，会观察到灯泡熄灭，铝箔条发生燃烧。铝箔条发生此现象的原因是电路发生短路时，电路中电流过大，使铝箔条温度升高达到其着火点。可见，发生短路时，可能会烧坏电路，甚至会发生火灾。
特别提示受思维定式的影响，通常会错误地认为，发生短路时，用电器有可能损坏。原因是在一般思维中认为，短路发生，电路所有位置电流都会非常大。实际情况是，某用电器两端发生短路时，该用电器中几乎没有电流。例如：图3中尽管发生短路但保险丝不会熔断。
[中考·株洲] 在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是( )A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 测电笔笔尖接触火线D. 同时使用多个大功率用电器
思路导引：带有漏电保护器的总开关集成了空气开关和漏电保护器的功能，对电路起到短路、过载(用电器总功率过大)和漏电保护的作用。所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。但测电笔笔尖接触火线，是为了辨别火线和零线，不会引起“跳闸”。
1 根据欧姆定律分析家庭电路电流过大的原因
1. 触电(1)含义：通常所说的触电，是指一定强度的电流通过人体引起的伤害事故。注意：当通过人体的电流很小时，不会对人体产生伤害，此时不是生活意义上的触电。
并不是有电流通过人体就是触电。
(2)触电原因：家庭用电引起的触电，大多是由于人体直接或间接接触到火线而引起的。
知识拓展人体电阻及安全电压：通常情况下，人的皮肤干燥的时候，人体的电阻约为104~105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω。实验表明，当1mA左右的电流通过人体时，会使人产生发麻的感觉；超过10 mA的电流就会使人感到剧痛，甚至神经麻痹，呼吸困难，有生命危险；当电流达到100 mA时，只要3 s就可使人窒息，心脏停止跳动。大量事实证明，不高于36 V的电压对人体才是安全的。
2. 安全用电(1)为了避免触电，电器安装要符合国家规定的技术要求。
(2)安全用电原则：不接触低压带电体；不靠近高压带电体；不弄湿用电器；不损坏电器的绝缘设备等。
知识拓展高压触电：(1)高压电弧触电：当高压带电体与人、动物等距离较近时会产生放电现象，使人和动物触电，称为电弧触电。所以高压输电线都架得很高。
(2)跨步电压触电：若高压输电线不慎发生断裂，一端落到地面上，地面上以落地点为圆心的区域内会形成很高的电压，通常称为跨步电压。人和动物若走到此区域内会发生触电事故。
[中考·内江] 关于家庭电路及安全用电，下列说法中正确的是( )A. 甲图：两孔插座和三孔插座的作用是完全相同的B. 乙图：白炽灯泡的螺旋既可接火线，也可接零线
C. 丙图：站在绝缘凳上的人一只手接触火线，同时另一只手接触零线，人不会触电D. 丁图：不能够用湿手摸或用湿布擦与电源相连接的灯具
思路导引：两孔插座直接接火线和零线，当用电器出现漏电时，不能将电流导地，起不到保护作用；三孔插座除了接火线和零线外，还接地，当用电器出现漏电时，能将电流导地，起到保护作用，A 错误。为了防止触电，在家庭电路中白炽灯螺旋接在零线上，B 错误。
人一只手接触火线，同时另一只手接触零线，即使站在绝缘凳子上，电流也会流过人体，发生触电事故，故C 错误。湿的物体会导电，为了防止触电，不能够用湿手摸或用湿布擦与电源相连接的灯具，D 正确。
2 安全用电要点不弄湿用电器；不损坏电器设备的绝缘体；不使用电器的火线裸露；有金属外壳的家用电器，其外壳要接地；不靠近高压带电体；不接触低压带电体；开关要接在火线上；螺口灯泡的螺旋要接在零线上；三孔插座左零右火上接地；触电时首先切断电源；火灾时不能带电泼水救火。
解法技巧判断某做法是否符合安全用电的原则，多采用直接判断法。(1)记住日常生活中常见的安全用电做法和不安全用电的做法，带着这些记忆来分析相关实例。即运用已有的记忆采用直接判断法辨别相关做法是否符合安全用电的原则。(2)适时运用综合分析法，分析时还可以借助实际生活经验进行判断，即应用积累的生活经验，进行直观判断，看相关做法是否符合安全用电的原则。
1.[中考·成都] 电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是(　　)A. 控制电灯的开关必须接在火线与电灯之间B. 发现空气开关跳闸后，应该立即重新合上C. 使用验电笔时，手不必接触笔尾金属部分D. 发现有人触电，立即用手把他拉离带电体
[中考·恩施州] 如图，要求开关控制螺口灯泡，将图中元件分别正确连接到电路中。
思路导引：螺口灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋；这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能保证安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
3 图解分析法对比螺口灯泡的两种接线
正确连接螺口灯泡，记住以下三条规律：(1)开关应接在火线上；(2)螺口灯泡的灯尾应接在火线上；(3)螺口灯泡的螺旋应接在零线上。若使灯尾接零线，而螺旋接火线时，人不小心接触螺旋金属时，会因火线、螺旋、人体和大地形成通路而发生触电事故，如图乙所示。
2.[中考·天水] 小明设计了一种利用“声控”开关(有声音时自动闭合，无声音时自动断开)和“光控”开关(有光照时自动断开，无光照时自动闭合)自动控制的楼道灯，使得只有在天黑且有声音时灯才亮。他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。
请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。(导线不得交叉)

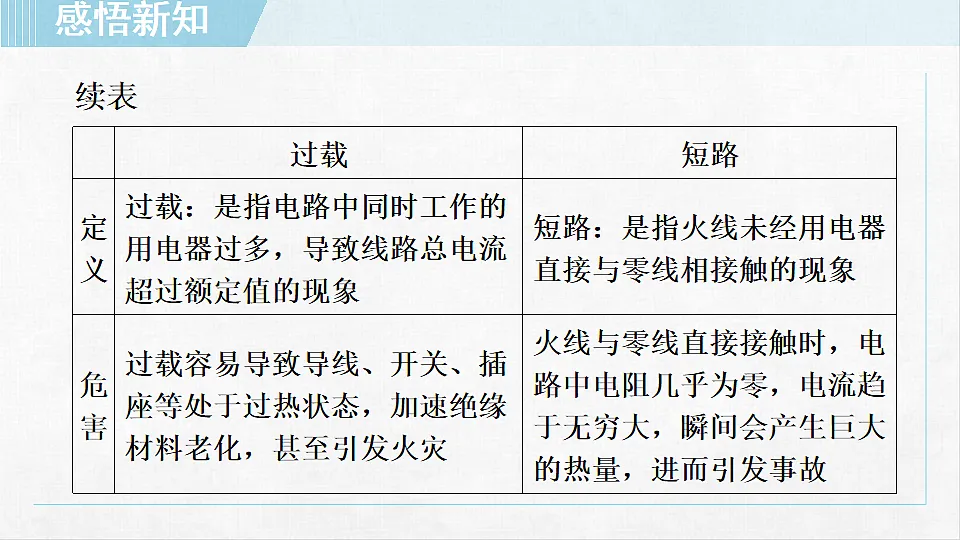

1. 概念(1)过载：是指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。(2)短路：是指火线未经用电器直接与零线相接触的现象。
