初中物理人教版（2024）九年级全册（2024）第2节 电流和电路练习

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电流和电路练习，共12页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

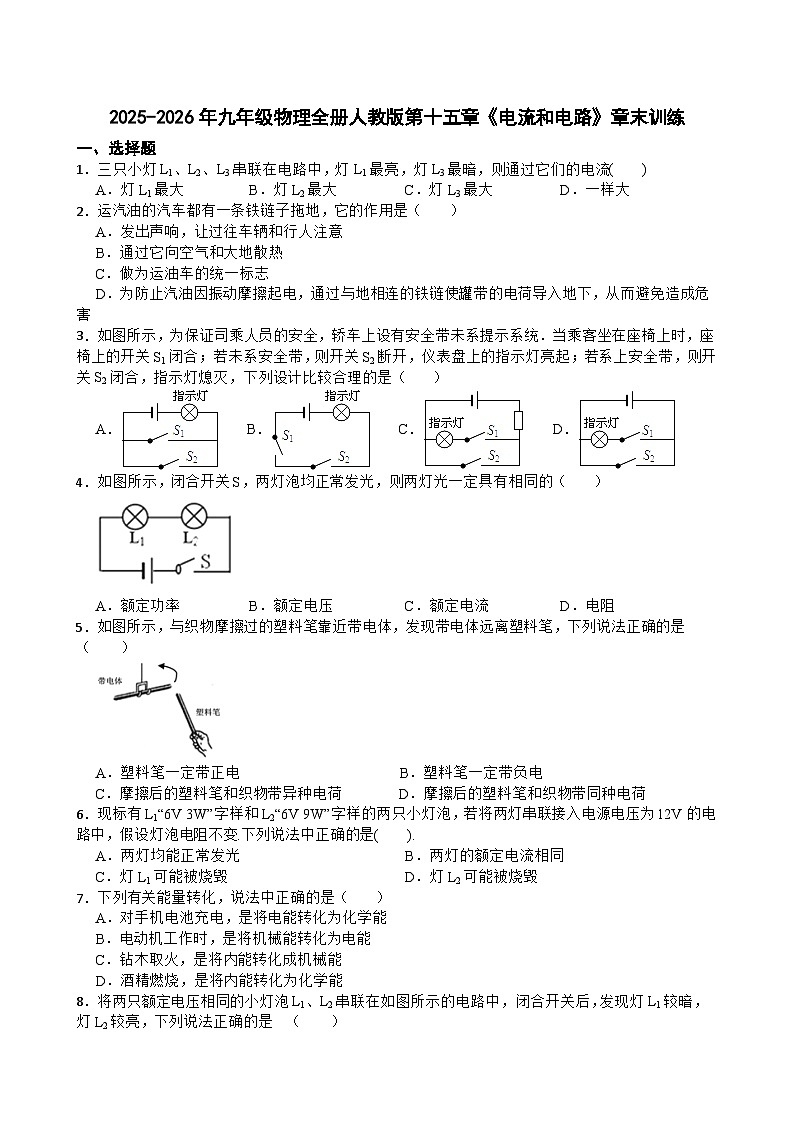

一、选择题
1．三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流( )
A．灯L1最大B．灯L2最大C．灯L3最大D．一样大
2．运汽油的汽车都有一条铁链子拖地，它的作用是（ ）
A．发出声响，让过往车辆和行人注意
B．通过它向空气和大地散热
C．做为运油车的统一标志
D．为防止汽油因振动摩擦起电，通过与地相连的铁链使罐带的电荷导入地下，从而避免造成危害
3．如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（ ）
A． B． C． D．
4．如图所示，闭合开关S，两灯泡均正常发光，则两灯光一定具有相同的（ ）
A．额定功率B．额定电压C．额定电流D．电阻
5．如图所示，与织物摩擦过的塑料笔靠近带电体，发现带电体远离塑料笔，下列说法正确的是（ ）
A．塑料笔一定带正电 B．塑料笔一定带负电
C．摩擦后的塑料笔和织物带异种电荷 D．摩擦后的塑料笔和织物带同种电荷
6．现标有L1“6V 3W”字样和L2“6V 9W”字样的两只小灯泡，若将两灯串联接入电源电压为12V的电路中，假设灯泡电阻不变.下列说法中正确的是( ).
A．两灯均能正常发光B．两灯的额定电流相同
C．灯L1可能被烧毁D．灯L2可能被烧毁
7．下列有关能量转化，说法中正确的是（ ）
A．对手机电池充电，是将电能转化为化学能
B．电动机工作时，是将机械能转化为电能
C．钻木取火，是将内能转化成机械能
D．酒精燃烧，是将内能转化为化学能
8．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较暗，灯L2较亮，下列说法正确的是 （ ）
A．灯L1的电阻较大B．流过灯L2电流较大
C．流过灯L1、L2的电流相等D．灯L1、L2两端的电压相等
9．下列有关电现象说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．用毛皮摩擦过的橡胶棒带正电，是因为橡胶棒失去电子
C．油罐车底部有铁链拖在地上，是为了防止静电带来的危害
D．摩擦过的塑料尺能吸引小纸屑是因为同种电荷互相吸引
10．不在如图所示的暗盒中装有三个阻值相等的电阻，暗盒有1、2、3、4四个接线柱.在接线柱1、2之间接一个电流表A1，在接线柱3、4之间接一个电流表A2.现将电压恒定的某电源接在接线柱1、4之间，电流表A1、A2的读数正好相等；如将该电源改接在接线柱2、3之间，电流表A4、A2的读数仍然相等；如将该电源改接在接线柱1、3之间，电流表A1的读数是电流表A2读数的2倍.那么当该电源接在接线柱2、4之间时，电流表A1的读数与电流表A2读数之比为（ ）.

A．1 ：1B．1：2C．2：1D．1：3
二、填空题
11．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是 ，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是 ．
12．教室屋顶有四盏照明电灯，由一个开关控制，合上开关，它们都亮，断开开关，它们都灭．则这四盏灯的连接方式是 ；
A：串联 B：并联 C：既有串联又有并联 D：以上都不是．
理由是 ．
13．在探究串联电路的电流规律时，小红同学连成了如图所示的电路，在连接电路时，开关应该 ．经检查电路无误后，闭合开关，两灯L1、L2均发光．接着她应 ．实验时她记录了如表所示的实验数据，由表一中的实验数据可知 ．小明同学也做了此实验，记录的实验数据如表二所示．从表二可以看出C处的电流比A、B处的电流大许多，出现此情况的原因可能是 ．
表一
表二

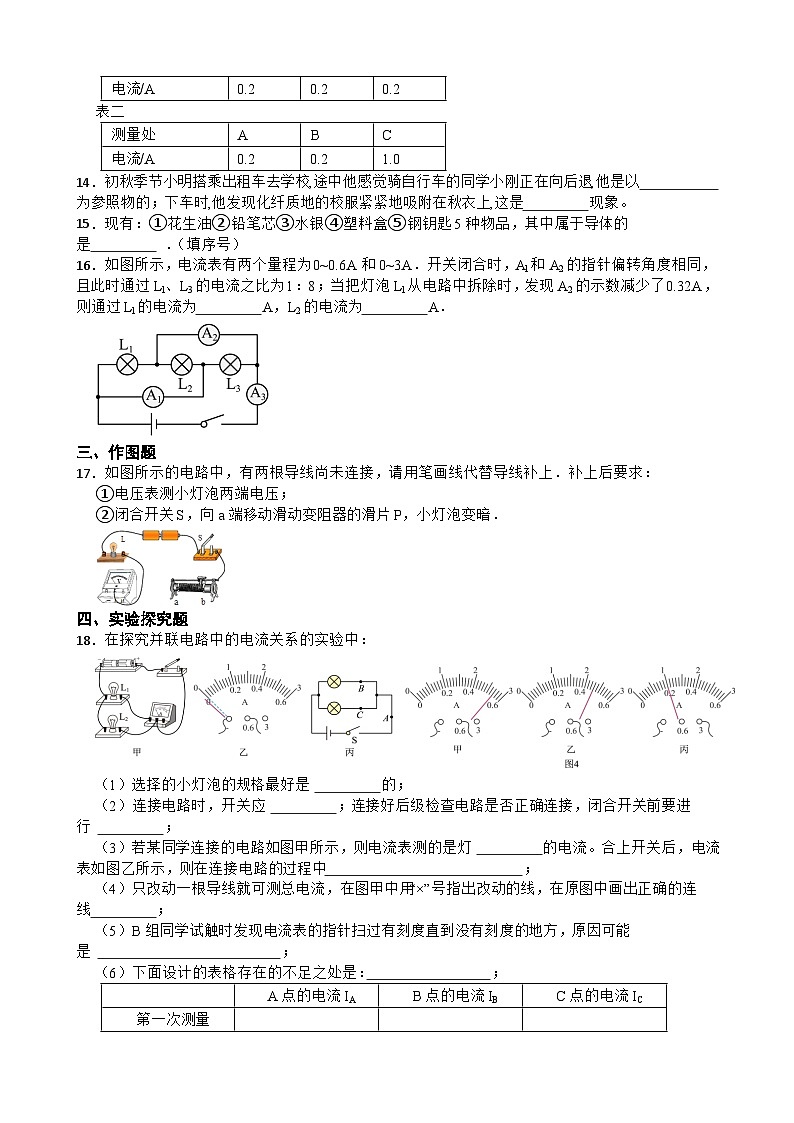

14．初秋季节小明搭乘出租车去学校,途中他感觉骑自行车的同学小刚正在向后退,他是以 为参照物的；下车时,他发现化纤质地的校服紧紧地吸附在秋衣上,这是 现象。
15．现有：①花生油②铅笔芯③水银④塑料盒⑤钢钥匙5种物品，其中属于导体的是 ．（填序号）
16．如图所示，电流表有两个量程为0~0.6A和0~3A．开关闭合时，Al和A2的指针偏转角度相同，且此时通过Ll、L3的电流之比为1：8；当把灯泡Ll从电路中拆除时，发现A2的示数减少了0.32A，则通过Ll的电流为 A，L2的电流为 A．
三、作图题
17．如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：
①电压表测小灯泡两端电压；
②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变暗．
​
四、实验探究题
18．在探究并联电路中的电流关系的实验中：
（1）选择的小灯泡的规格最好是 的；
（2）连接电路时，开关应 ；连接好后级检查电路是否正确连接，闭合开关前要进行 ；
（3）若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，电流表如图乙所示，则在连接电路的过程中 ；
（4）只改动一根导线就可测总电流，在图甲中用“×”号指出改动的线，在原图中画出正确的连线 ；
（5）B组同学试触时发现电流表的指针扫过有刻度直到没有刻度的地方，原因可能是 ；
（6）下面设计的表格存在的不足之处是： ；
（7）排除故障后，测出了L1、L2支路和干路上的电流分别为IB、IC和IA，电流表示数如图4甲、乙、丙所示，可读出：IA＝0.54A，IB＝ A，IC＝ A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是： ；（写出关系式即可）
（8）为了验证结论的普遍性，该同学采用更换不同电源实验的方法进行验证，还可以采用： 。
19．在“探究并联电路中电流特点”的实验中，某同学连接了如图所示的电路：
（1）该同学连好电路后闭合开关，会观察到灯泡 不发光；
（2）随后该同学在原电路上只改动了一根导线便完成了实验，请你在图中改动的一根导线上画“×”，并用笔线代替导线画出正确的电路，使两只电流表分别测干路和支路的电流 ；
（3）排除故障后闭合开关，电流表A1和A2的示数如图所示，则通过L2的电流为 A。
20．王同学用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系.
（1）连接电路后，王同学把电流表接入图甲的A处，闭合开关S后，电流表在A 处的示数如图丙所示，请你帮他把该示数填入下表空格处. 然后王同学把电流表分别接入电路中的B、C两处测电流，并把电流表的示数记录在下表中.
王同学分析表格中的数据认为：并联电路中干路电流等于 .
（2）王同学想，要使上述结论更具普遍性，还要用不同的方法进行多次实验，于是王同学和其他小组成员讨论了以下三种方案：
方案一：在图甲的基础上，反复断开、闭合开关，测出A、B、 C三处的电流.
方案二：在图甲的基础上，只改变电源电压，测出A、B、C三处的电流.
方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、 C三处的电流.以上三种方案， 你认为不可行的方案 (填“ ” “二”或“三”).
王同学选择上述可行方案之一，做了三次实验，并把实验数据填入下表中.
请你根据王同学的实验步骤和有关数据回答下列问题：
①在拆电路改装时，开关必须断开；
②王同学选择的方案是方案 (填“一” “二”或“三”).
（3）何同学与陈同学共同设计了图丁所示的电路，探究金属丝电阻的大小跟导线长度的关系。
①电路中的 R�，R₂，R₃均是由材料、粗细相同的金属丝制成，长度分别为 0.4m、1.2m、1.6m。闭合开关S，将滑动变阻器的滑片 P置于合适位置，电压表 VI、V2，V3的示数之比为 1：3：4，则三个电阻的阻值之比为 R₁：R₂：R₃=；
②通过分析，可以得出结论：材料、粗细相同的金属丝，其电阻大小与长度成 ；
③通过查阅资料，该金属丝的电阻与导线长度的比例系数 k=5Ω/m，则长1 0m的这种金属丝的电阻是 Ω。
五、计算题
21．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1、L2的电流各是多少？
（2）当电路闭合开关S3，断开S1、S2，时，电流表的示数为0.3A；再闭合S1，电流表的示数为0.8A，求此时通过L1、L2的电流？
（3）为了避免发生电源短路，不能同时闭合哪些开关？(须有必要的过程，否则不得分)
22．如图所示，闭合开关S，如果A1 示数为 0.5A，A2示数为0.4A，A3 示数为0.7A，则通过灯 L1、L2、L3的电流各为多少A？
答案解析部分
1．【答案】D
【解析】串联电路电流处处相等,灯L1功率最小,两端电压较大也就最亮,L2功率最大,两端电压较小也就最暗.所以选D。
2．【答案】D
【解析】【解答】解：当汽车开动的时候，汽油与油槽不断摩擦，会使汽油和油槽带上等量异种电荷．由于汽车的轮胎是橡胶绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会使空气电离，发生放电现象，产生电火花，使汽油燃烧甚至爆炸．只有在车尾上装一根铁链，使油槽里的电荷通过铁链传到地面，才能避免事故，所以，在汽车上装有铁链拖在地上，是运输易燃物品的必要安全措施．
故选D．
【分析】汽油与油槽不断摩擦，会使汽油和油槽带上等量异种电荷．为了防止产生的静电造成事故，要把产生的静电用铁链导入大地．
3．【答案】C
【解析】【解答】A、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，A不符合题意；
B、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，B不符合题意；
C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，C符合题意；
D、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，D不符合题意．
故答案为：C．
【分析】由题知，只有开关S1闭合才能亮，开关S2闭合时，灯熄灭，说明指示灯被S2短路了．由此分析各选项即可解题.
4．【答案】C
【解析】【解答】解：根据电路图可知，两灯泡串联连接；由于两灯泡均正常发光，则两灯泡实际电流都与灯泡的额定电流相等，又因为串联电路中电流处处相等，因此两灯泡的额定电流相等．
故选C．
【分析】首先知道灯泡正常发光时通过灯泡的实际电流与额定电流是相等的；然后判断出灯泡的连接方式，然后根据串联电路电流处处相等进行分析判断．
5．【答案】C
【解析】【解答】AB．与织物摩擦过的塑料笔可能带正电，也可能带负电，AB不符合题意；
CD．摩擦后，塑料笔和织物一个失去电子带正电，一个得到电子带负电，带异种电荷，C符合题意，D不符合题意。
故答案为： C。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可。
6．【答案】C
【解析】【解答】A、根据电功率公式计算R1=U12P1=（6V）23W=12Ω，R1=U22P2=（6V）29W=4Ω，根据串联分压可知U1：U2=3：1，所以U1=9V，U2=3V，所以两灯泡均不能正常发光，故A错误；
B、两灯泡额定电压相同，电功率不同，所以额定电流不同，故B错误；
CD、由A分析可知，L1的额定电压小于实际电压，所以L1可能被烧坏，故C正确，D错误；
综上选C。
【分析】 要判断两灯串联在12V电路中的情况，需先根据额定功率和额定电压求出两灯电阻与额定电流，再计算串联时的电流和各灯实际电压，对比额定电压判断是否烧毁或正常发光。
7．【答案】A
【解析】【解答】A.对手机电池充电时，将电能转化为化学能，A符合题意；
B.电动机工作时，将电能转化为机械能，B不符合题意；
C.钻木取火，是通过做功将机械能转化为内能，C不符合题意；
D.酒精燃烧时，将化学能转化为内能，D不符合题意。
故答案为：A.
【分析】对电池充电，电能转化为化学能；电动机将电能转化为机械能；做物体做功，机械能转化为内能；酒精燃烧将化学能转化为内能。
8．【答案】C
【解析】【解答】解：
已知两灯串联，则通过两灯的电流相等，故B错误，C正确；
由题知，灯L1较暗，灯L2较亮，说明灯L2的实际功率大于灯L1 的实际功率，根据P=I2R可知，灯L2的电阻较大，故A错误，
电流相同，L2的电阻越大，根据U=IR可知，灯L2两端电压较大，故D错误．
故选C．
【分析】已知两灯串联，通过的电流相同．根据公式U=IR可比较灯泡两端电压的大小．
9．【答案】C
【解析】【解答】A.摩擦起电的实质是电荷的转移，而不是创造电荷，故A错误；
B.用毛皮摩擦过的橡胶棒带负电，是因为橡胶棒得到电子，故B错误；
C.油罐车底部有铁链拖在地上，是为了防止静电带来的危害 ，故C正确；
D.摩擦过的塑料尺能吸引小纸屑是因为异种电荷互相吸引，故D错误。
故选C。
【分析】根据摩擦起电现象的本质和电荷之间的相互作用规律判断。
10．【答案】B
【解析】【解答】接线柱1、3之间时，电流表A1的读数是电流表A2读数的2倍；
电源接在接线柱1、4或2、3之间时两电流表的示数相等条件的电路图如图所示：
图b：当该电源接在接线柱2、4之间时，三电阻并联，电流表A1测其中一条支路电阻的电流，A2两条支路的电流之和；
因为并联电路各支路两端的电压相等，且三电阻的阻值相等，
所以根据I=UR可知，通过三电阻的电流相等，
所以电流表A1的读数与电流表A2读数之比为1：2；
图c：当该电源接在接线柱2、4之间时，两电阻串联后与另一电阻并联，电流表A1测两电阻串联支路的电流，A2测一个电阻支路的电流；
因为并联电路各支路两端的电压相等，
所以电流表A1的读数与电流表A2读数之比为U2R：UR=1：2。
故选B。
【分析】由将该电源改接在接线柱1、3之间时，电流表A1的读数是电流表A2读数的2倍可知电路中的电流不相等，即三个电阻不可能串联；根据电源接在接线柱1、4或2、3之间时两电流表的示数相等画出符合条件的接法，最后根据欧姆定律和并联电路的电流特点得出当该电源接在接线柱2、4之间时，电流表A1的读数与电流表A2读数之比。
11．【答案】电流表的量程选择太小；电流表的正负接线柱接反了
【解析】【解答】电路中的电流超过了电流表的量程，选择大量程即0﹣3A的量程；
电流表的正负接线柱接反了，使电流表内部的线圈反向转动，所以指针会反偏；
故答案为：电流表的量程选择太小；电流表的正负接线柱接反了
【分析】电流表未接入电路，指针不指零，则说明忘记调零了；接入电路后，指针反转，则说明正负接线柱接反；超过满偏，则说明量程选择过小；指针偏转角度过小，说明量程选择过大.
12．【答案】B；这四盏灯的工作互不影响，所以它们之间一定是并联的
【解析】【解答】解：一只开关同时控制四盏照明电灯，但是当其中任意一盏坏掉后，其它照明电灯仍能正常发光，即它们之间的工作互不影响，所以它们之间一定是并联的．
故答案为：B；这四盏灯的工作互不影响，所以它们之间一定是并联的．
【分析】在串联电路中，开关控制整个电路；在并联电路中，干路上的开关可以控制整个电路，支路上的开关只控制支路．
在并联电路中，各用电器之间是互不影响的，而串联电路中各用电器互相影响．
13．【答案】断开；断开开关，再将电流表分别接在ABC点，闭合开关，观察电流表示数；串联电路电流处处相等；量程读错
【解析】【解答】（1）为了保护电器，连接电路之前，开关应该是断开的；经检查无误后，闭合开关，两灯L1、L2均发光，说明电路正常，然后断开开关，再将电流表分别接在ABC进行多次测量，这样得出的实验数据更具有普遍意义；（2）由表一可知，ABC三处电流相同，可得出结论：串联电路电流处处相等；（3）由表二可知，AB两处电流相同，只有C处的电流大许多，原因可能是读错量程了．
故答案为：断开；断开开关，再将电流表分别接在ABC点，闭合开关，观察电流表示数；串联电路电流处处相等；量程读错．
【分析】任何电学实验，在连接电路时为了保护电源和用电器，开关都应是断开的，经检查无误后，将电流表分别接在ABC进行多次测量，在多组实验数据的基础上进行分析，以避免实验数据的偶然性，使实验结论更具有普遍意义．
分析表一，将ABC几处的实验数据比较可得出结论；
分析表二，AB两处电流相同，只有C处的电流大许多，原因读错量程．
14．【答案】自己（小明）；静电
【解析】【解答】出租车的速度大于自行车的速度，小明搭乘出租车去学校，骑自行车的同学相对于小明同学位置不断后退，所以他选择的参照物是他自己（小明）。化纤质地的校服紧紧地吸附在秋衣上，这是一种静电现象。
故答案为： 自己（小明） ；静电.
【分析】判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.
带电体具有吸引轻小物体的性质.
15．【答案】②③⑤
【解析】【解答】铅笔芯、水银、钢钥匙容易导电是导体，花生油、塑料盒不容易导电是绝缘体．故答案为：②③⑤．
【分析】容易导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；不容易导电的物体叫绝缘体，如：橡胶、陶瓷、塑料、玻璃等．
16．【答案】0.32；0.24
【解析】【解答】因为并联电路中，干路电流等于各支路电流之和，并且把灯泡Ll从电路中拆除时，A2 的示数减少了0.32A，则通过Ll的电流为0.32A；
已知通过Ll、L3的电流之比为1：8，则L3的电流
I3=8I1=8×0.32A=2.56A；
Al示数为
IA1=I2+I3=I2+2.56A，
A2示数为
IA2=I1+I2=0.32A+I2，
Al和A2的指针偏转角度相同时，
IA1=5IA2 ，
即：
I2+2.56A=50.32A+I2，
解得：
I2=0.24A．
【分析】由图可知，三灯并联，A1测L2和L3电流之和，A2测L1和L2电流之和，根据并联电路特点，由拆除L1后A2的示数减小示数可得L1的电流；由L1、L3的电流之比为1：8，结合A1和A2所测电流和两表指针偏转情况判断两电流表量程，由并联电路特点计算L2的电流。
17．【答案】解：闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变暗，说明滑动变阻器接入电路的阻值变大，故将b接线柱与灯泡的右接线柱相连；
已知电源电压为3V，因此将电压表3V的接线柱与灯泡的右接线柱相连，如下图所示：
​
【解析】【分析】分析清楚电路结构，明确各电路元件的连接方式，根据串联电路特点，按题目要求确定滑动变阻器的接法，然后完成电路图连接．
18．【答案】（1）不相同
（2）断开；试触
（3）L1；电流表正负接线柱接反了
（4）
（5）电流表的量程选择过小
（6）电流没有单位
（7）0.46；1；IC＝IA+IB
（8）使用不同规格的灯泡进行多次实验
【解析】【解答】1）探究并联电路支路电流和干路电流的关系时，为了避免得到错误结论，电灯泡规格最好不相同；
综上第一空为不相同
2） 连接电路时，开关应断开，避免电流过大对用电器或电表造成损害， 闭合开关前要进行试触 ，检测电表的正负极、量程是否选择正确；
综上第一空为不断开，第二空为 试触
3）由图可知电流表和L1串联，所以电流表测的是灯L1的电流。由图可知，电流表指针反向，表明电 流表正负接线柱接反；
综上第一空为L1，第二空为 电流表正负接线柱接反了
4）电流表测总电流，表明电流表在干路上，如图所示进行更改即可
5） 流表的指针扫过有刻度直到没有刻度的地方 ，表明电流表的量程选择过小，电路的电流超出最大量程；
综上第一空为 电流表的量程选择过小
6）测量时，单位时表征物体待测属性的重要标识，表格中电流缺少单位；
综上第一空为 0.46，第二空为1，第三空为 IC＝IA+IB
7）由图乙可知，电表量程为0-0.6A，分度值为0.02A，读数为 IB =0.46A； 由图丙可知，电表量程为0-3A，分度值为0.1A，Ic=1A；由计算可知Ic=IB+ IA ；
8）为验证结论的普遍性，可以采用不同规格的灯泡进行多次实验。
综上第一空为 使用不同规格的灯泡进行多次实验
【分析】1、电路连接的基本操作：连接电路时，为保护电路开关应断开，变阻器调节至最大阻值处，对电表进行试触，根据电表偏转角度选择合适的电表量程；同时电表的正负极接线柱要符合电流的正进负出；
2、 电流表、电压表的连接：电流表与待测原件串联，测量其电流；电压表的与待测原件并联，测量其电压；
3、 并联电路电压规律、电流规律：并联电路电压相等、支路电流之和为干路电流，符合 IC＝IA+IB
根据电路连接的基本操作、电流表、电压表的连接、并联电路电压规律、电流规律进行填空。
19．【答案】（1）L1
（2）
（3）0.52
【解析】【解答】（1）该同学连好电路后闭合开关，电流表A1与灯L1和A2并联，灯L1被短路，会观察到灯泡L1不发光；
（2）该同学在原电路上只改动了一根导线使两只电流表分别测干路和支路的电流，正确的电路如图所示：
（3）由改正过的电路图可知，电流表A1再干路，测干路电流，电流表A2与L1串联，测通过灯L1的电流；由并联电流规律可知，干路电流大于支路电流，故电流表A1的量程为0～3A，分度值是0.1A，示数为I=1A，电流表A2的量程为0～0.6A，分度值是0.02A，示数为I1=0.48A，则通过L2的电流为：
I2=I−I1=1A−0.48A=0.52A
故答案为：（1）L2；（2）；（3）0.52。
【分析】（1）灯泡被短路或灯泡断路时，灯泡不发光，分析电路结构，然后找出灯泡不发光的原因；
（2）电流表应与被测电路串联，电流表串联在干路中时，测干路电流，分析图示电路结构，然后根据题目要求修改电路图；
（3）根据修改后的电路图和并联电路电流的规律可知两电流表量程，由图示电流表确定电流表分度值，读出电流表示数，然后由并联电路特点求出通过L2的电流。
（1）电流表内阻很小，相当于一根导线，由电路图可知，电流表A1与灯L1并联，灯L1被短路，因此闭合开关后，灯L1不亮。
（2）两只电流表分别测干路和支路的电流，正确的电路如图所示：
（3）由改正过的电路图可知，电流表A1测干路电流，电流表A2测通过灯L1的电流；由并联电流规律可知，电流表A1量程是0～3A，分度值是0.1A，示数为1A，电流表A2的量程是0～0.6A，分度值是0.02A，示数为0.48A，则通过L2的电流为
I2=I−I1=1A−0.48A=0.52A
20．【答案】（1）0.10；各支路电流之和
（2）一；二
（3）1∶3∶4；正比；50
【解析】【解答】（1）根据选择0-0.6A的量程读取示数0.1A，C处电流是干路电流，干路电流等于0.10A+0.15=0.25A，干路电流等于支路电流之和
（2）方案一只是简单的重复，数据都是不变的，所以不可行，因为小灯泡并联，三次通过同一个小灯泡的电流都不同，一定是电压不同，所以是改变了电压，选择的是方案二
（3）根据串联电路电流处处相等，结合串联分压特点计算得 三个电阻之比为1∶3∶4 ，材料、粗细相同的金属丝，其电阻大小与长度成正比例关系，根据金属丝的电阻与导线长度的比例系数 k=5Ω/m， 直接计算10m×5 Ω/m=50Ω
【分析】（1）利用已知要探究的问题的结论分析解决该类问题。知道并联电路电流的关系。
（2）灵活从数据中找出变量之间的关系变化，知道串联电路电压和电阻的比例关系。
21．【答案】（1）0.2A ；0.2A
（2）0.5A；0.3A
（3）解：不能同时闭合S1和S2
【解析】【解答】（1） 当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，
此时两个灯泡串联；
根据串联电路各处电流都相等的规律可知，通过L1和L2的电流都是0.2A；
（2） 当电路闭合开关S3，断开S1、S2，时，此时只有灯泡L2自己工作，电流表的示数为0.3A，则通过L2的电流为0.3A；
再闭合S1， 此时两个灯泡并联，电流表测总电流，则通过L1的电流为：I1=I总-I2=0.8A-0.3A=0.5A；
（3）根据图片可知，当同时闭合开关S1和S2时，电流不经过灯泡直接流回负极，因此发生短路。
【分析】（1）根据串联电路的电流特点分析解答；
（2）根据并联电路的电流特点I总=I1+I2分析解答；
（3）电流不经过用电器，直接从电源正极流回负极发生短路，据此分析判断。
22．【答案】解：由图并联电路的电流特点知：IL2+IL3=IA1=0.5A ①，
IL1+IL2=IA2=0.4A ②，
IL1+IL2+IL3=IA3=0.7A ③，
由①②③解得：IL1=0.2A，IL2=0.2A，IL3=0.3A；
答：通过灯 L1的电流是0.2A，通过灯L2的电流是0.2A，通过灯L3的电流是0.3A．
【解析】【分析】根据干路电流等于各支路电流关系，计算干路电流。测量处
A
B
C
电流/A
0.2
0.2
0.2
测量处
A
B
C
电流/A
0.2
0.2
1.0

A点的电流IA
B点的电流IB
C点的电流IC
第一次测量



A 处的电流IA/A
B处的电流IB/A
C处的电流Ic/A

0.15
0.25
实验次序
A处的电流IA/A
B处的电流IB/A
C处的电流Ic/A
1
0.12
0.18
0.30
2
0.14
0.21
0.35
3
0.20
0.30
0.50
