初中物理人教版九年级全册第十五章 电流和电路综合与测试练习

这是一份初中物理人教版九年级全册第十五章 电流和电路综合与测试练习，共16页。试卷主要包含了选择题，填空题，作图题，实验类题，计算类题等内容，欢迎下载使用。

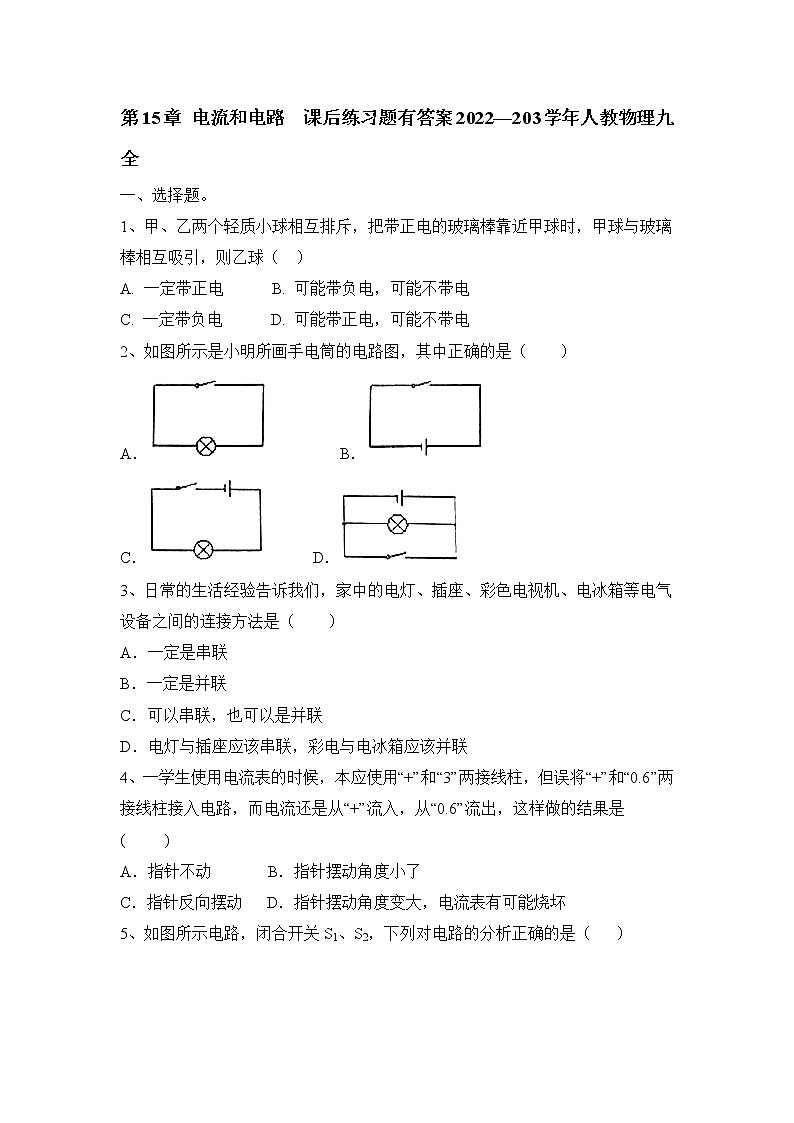

第15章 电流和电路  课后练习题有答案2022—203学年人教物理九全一、选择题。1、甲、乙两个轻质小球相互排斥，把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（  ）A. 一定带正电      B. 可能带负电，可能不带电C. 一定带负电      D. 可能带正电，可能不带电2、如图所示是小明所画手电筒的电路图，其中正确的是（　　）A．         B． C．      D．3、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（　　）A．一定是串联 B．一定是并联 C．可以串联，也可以是并联 D．电灯与插座应该串联，彩电与电冰箱应该并联4、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是(     )A．指针不动       B．指针摆动角度小了C．指针反向摆动   D．指针摆动角度变大，电流表有可能烧坏5、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（   ）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小6、如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（   ） A. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力B. 摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等C. 摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象D. 摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管7、如图所示，闭合开关S时，灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则（　　）A．灯 L1 断路 B．灯 L2断路 C．灯 L2短路 D．开关S 断路8、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（　　）A．甲、丙 B．乙、丁 C．甲、丁 D．丙、丁9、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为(    )A．M接a，N接b   B．M接c，N接d C．M接b，N接a    D．M接d，N接c10、如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（   ）A．灯L1、L2串联            B．电流表A1测干路的电流C．电流表A2测灯L2的电流   D．电流表A1的示数比A2的示数小11、甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（  ） A. 甲带正电，丙带正电 B. 甲带正电，丙带负电C. 甲带负电，丙带正电 D. 甲带负电，丙带负电12、对于图中的简单电路图，下列说法中不正确的是（　　）A．只闭合开关S1，电路是通路    B．闭合开关S1、S2 电路是短路 C．只闭合开关S 2 电路是开路     D．开关S1 S2都闭合时，只亮一个灯13、某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（　　）A．      B． C．      D．14、关于电流表的使用，下列的说法不正确的是（    ）A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程 C．要正确读出电流表的示数，必须先看清电流表所使用的量程D．电流表与被测用电器应并联连接15、把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（   ）A.通过灯L1的电流大           B.通过灯L2的电流大C.通过灯L1、L2的电流一样大   D.条件不足，无法判断两灯中电流的大小二、填空题。16、大量实验表明，不同材料的物体相互摩擦所带的电荷都只有________种，一种是跟被丝绸摩擦过的玻璃棒所带的电荷相同称为________，一种是跟被毛皮摩擦过的橡胶棒所带的电荷相同称为________。17、一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B是电热丝。若闭合开关     ，吹出的是冷风；若闭合开关     ，吹出的热风。   18、如图所示的电路中，若使电阻R1与R2是串联的，应只闭合开关　  　；若使电阻R1与R2是并联的，应闭合开关　   　。19、电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．20、如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。21、如图所示是电工常用的一种钢丝钳，钳柄上套有橡胶套，因为这种橡胶是                                          体。用它修理电路时可防止触电。橡胶外表面刻有凹凸不平的花纹，目的是增大手与钳柄之间的                                          。22、如图所示是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机，B是电热丝。若只闭合开关S1吹出的是________风；若将S1、S2都闭合，吹出的是_____风。   23、在如图所示电路中，要使L1、L2组成串联电路，则应闭合开关　   　，要使灯L1、L2组成并联电路，则应闭合开关　     　。三、作图题。24、高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。请设计电路将右图连接起来。四、实验类题。25、甲为研究并联电路电流规律的实验电路图。（1）若要测量干路电流，则电流表应串联在甲图中的　   　（选填“A”、“B”或“C”）处。（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　   　。（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：　   　。位置ABC电流（A）0.180.180.36五、计算类题。26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。     （1）求此时通过灯L1、L2的电流分别是多少？（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？        第15章 电流和电路  课后练习题有答案2022—203学年人教物理九全一、选择题。1、甲、乙两个轻质小球相互排斥，把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（  ）A. 一定带正电      B. 可能带负电，可能不带电C. 一定带负电      D. 可能带正电，可能不带电【答案】C    2、如图所示是小明所画手电筒的电路图，其中正确的是（　　）A．         B． C．      D．【答案】C。3、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（　　）A．一定是串联 B．一定是并联 C．可以串联，也可以是并联 D．电灯与插座应该串联，彩电与电冰箱应该并联【答案】B。4、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是(     )A．指针不动       B．指针摆动角度小了C．指针反向摆动   D．指针摆动角度变大，电流表有可能烧坏【答案】D 5、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（   ）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，电流表A2的示数变小D．当开关S2断开时，通过L1的电流变小【答案】C  6、如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（   ） A. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力B. 摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等C. 摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象D. 摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管【答案】B    7、如图所示，闭合开关S时，灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则（　　）A．灯 L1 断路 B．灯 L2断路 C．灯 L2短路 D．开关S 断路【答案】D。8、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（　　）A．甲、丙 B．乙、丁 C．甲、丁 D．丙、丁【答案】C。9、如图所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为(    )A．M接a，N接b   B．M接c，N接d C．M接b，N接a    D．M接d，N接c【答案】B  10、如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（   ）A．灯L1、L2串联            B．电流表A1测干路的电流C．电流表A2测灯L2的电流   D．电流表A1的示数比A2的示数小【答案】D    11、甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（  ） A. 甲带正电，丙带正电 B. 甲带正电，丙带负电C. 甲带负电，丙带正电 D. 甲带负电，丙带负电【答案】C   12、对于图中的简单电路图，下列说法中不正确的是（　　）A．只闭合开关S1，电路是通路    B．闭合开关S1、S2 电路是短路 C．只闭合开关S 2 电路是开路     D．开关S1 S2都闭合时，只亮一个灯【答案】D。13、某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。则如图中的电路符号要求的是（　　）A．      B． C．      D．【答案】A。14、关于电流表的使用，下列的说法不正确的是（    ）A．使用前，如果电流表的指针没有指在表盘的“0”点上，要先进行调零B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程 C．要正确读出电流表的示数，必须先看清电流表所使用的量程D．电流表与被测用电器应并联连接【答案】D  15、把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（   ）A.通过灯L1的电流大           B.通过灯L2的电流大C.通过灯L1、L2的电流一样大   D.条件不足，无法判断两灯中电流的大小【答案】C  二、填空题。16、大量实验表明，不同材料的物体相互摩擦所带的电荷都只有________种，一种是跟被丝绸摩擦过的玻璃棒所带的电荷相同称为________，一种是跟被毛皮摩擦过的橡胶棒所带的电荷相同称为________。【答案】两    正电荷    负电荷   17、一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B是电热丝。若闭合开关     ，吹出的是冷风；若闭合开关     ，吹出的热风。   【答案】 S1     S1 和S2     18、如图所示的电路中，若使电阻R1与R2是串联的，应只闭合开关　  　；若使电阻R1与R2是并联的，应闭合开关　   　。【答案】S2；S1、S3。   19、电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．【答案】电路电流    量程    串联    正    负  20、如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。【答案】0.44A  21、如图所示是电工常用的一种钢丝钳，钳柄上套有橡胶套，因为这种橡胶是                                          体。用它修理电路时可防止触电。橡胶外表面刻有凹凸不平的花纹，目的是增大手与钳柄之间的                                          。【答案】绝缘   摩擦  22、如图所示是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机，B是电热丝。若只闭合开关S1吹出的是________风；若将S1、S2都闭合，吹出的是_____风。   【答案】冷    热   23、在如图所示电路中，要使L1、L2组成串联电路，则应闭合开关　   　，要使灯L1、L2组成并联电路，则应闭合开关　     　。【答案】S3； S1、S2。  三、作图题。24、高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。请设计电路将右图连接起来。【答案】如图所示：   四、实验类题。25、甲为研究并联电路电流规律的实验电路图。（1）若要测量干路电流，则电流表应串联在甲图中的　   　（选填“A”、“B”或“C”）处。（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是　   　。（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：　   　。位置ABC电流（A）0.180.180.36【答案】（1）C；     （2）电流表正负接线柱接反了；（3）干路电路等于各支路电流之和。   五、计算类题。26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。     （1）求此时通过灯L1、L2的电流分别是多少？（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？【答案及解析】（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，流过L1中的电流I1=600mA=0.6A，根据并联电路的电流规律I=I1+I2可得，此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。答：（1）此时灯L1的电流为0、L2的电流为0.3A；（2）通过灯L1、L2的电流分别是0.2A；（3）此时通过灯L2中的电流是0.3A。
