A组基础训练题
一、单选题

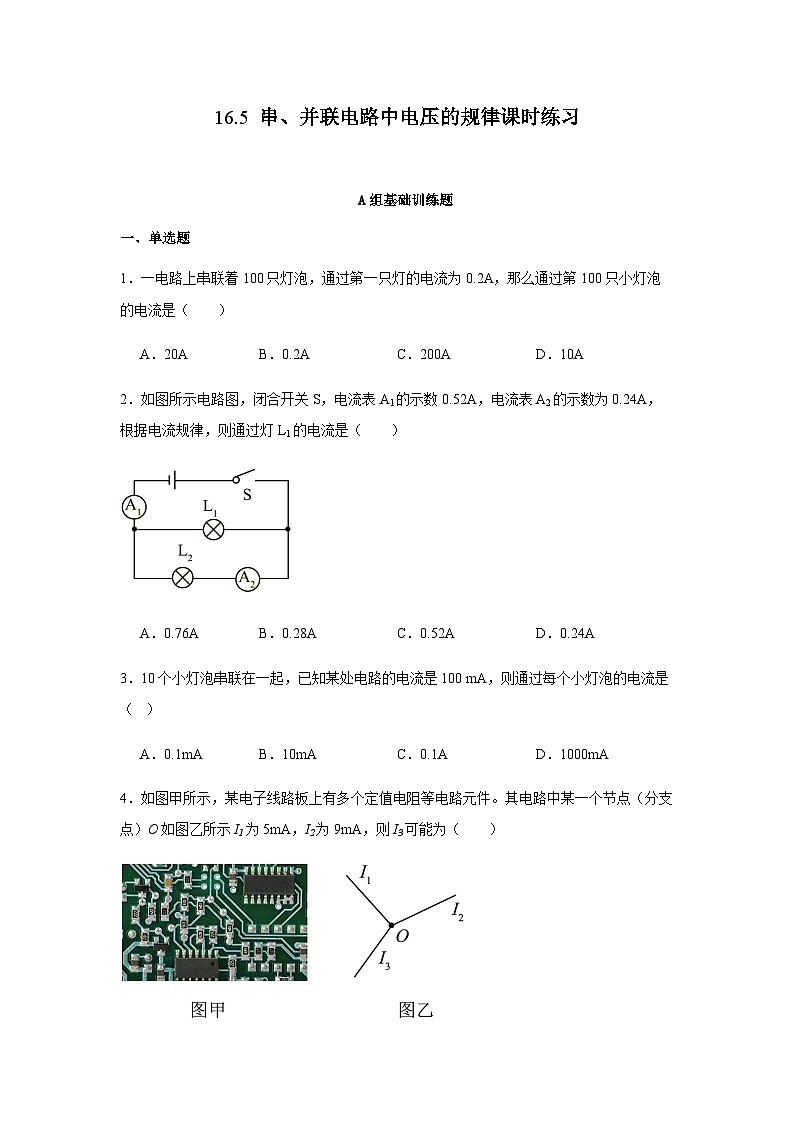

1．一电路上串联着100只灯泡，通过第一只灯的电流为0.2A，那么通过第100只小灯泡的电流是（ ）
A．20AB．0.2AC．200AD．10A
2．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（ ）
A．0.76AB．0.28AC．0.52AD．0.24A
3．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）
A．0.1mAB．10mAC．0.1AD．1000mA
4．如图甲所示，某电子线路板上有多个定值电阻等电路元件。其电路中某一个节点（分支点）O如图乙所示I1为5mA，I2为9mA，则I3可能为（ ）

A．5mAB．9mAC．14mAD．18mA

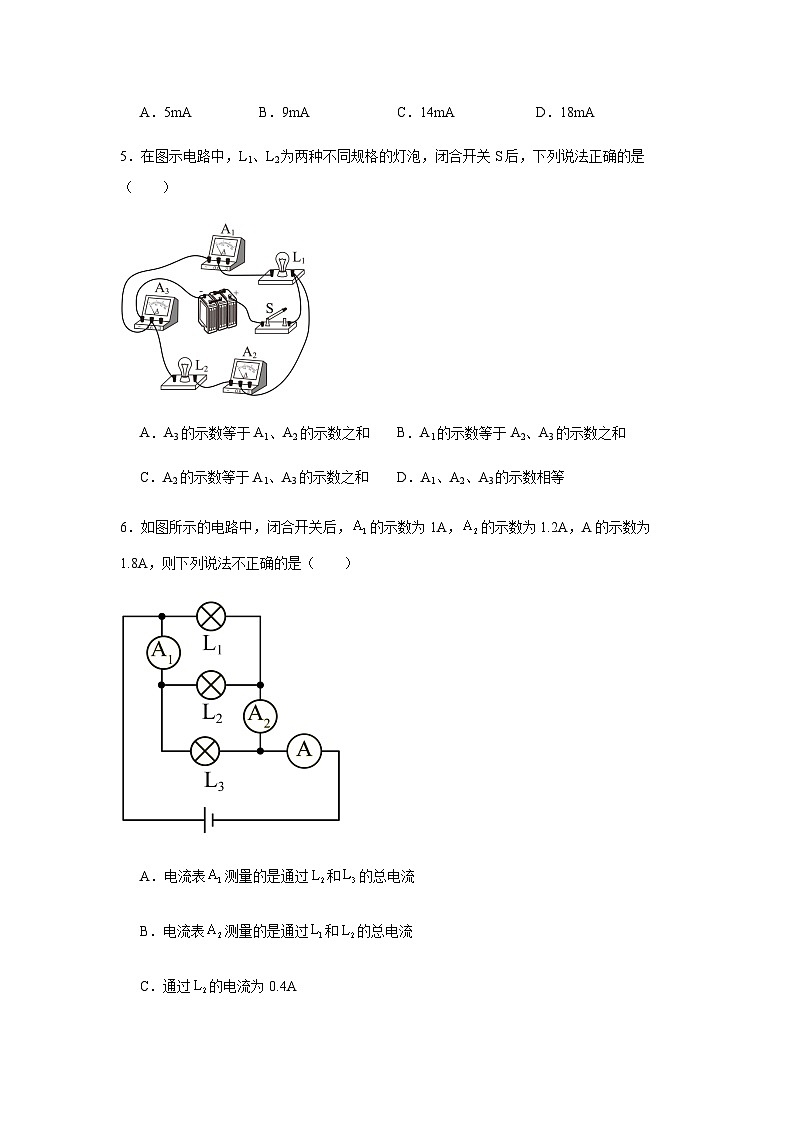

5．在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（ ）

A．A3的示数等于A1、A2的示数之和B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和D．A1、A2、A3的示数相等
6．如图所示的电路中，闭合开关后，的示数为1A，的示数为1.2A，A的示数为1.8A，则下列说法不正确的是（ ）
A．电流表测量的是通过和的总电流
B．电流表测量的是通过和的总电流
C．通过的电流为0.4A
D．通过的电流为0.8A

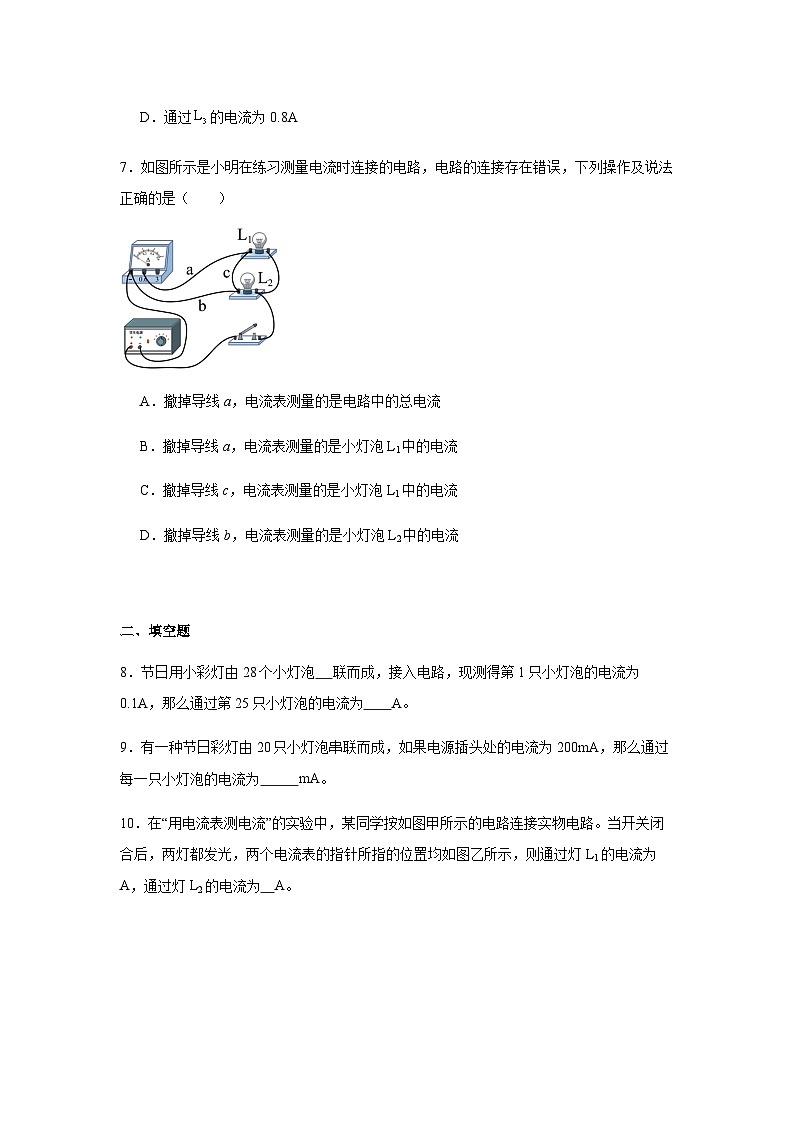

7．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路中的总电流
B．撤掉导线a，电流表测量的是小灯泡L1中的电流
C．撤掉导线c，电流表测量的是小灯泡L1中的电流
D．撤掉导线b，电流表测量的是小灯泡L2中的电流
二、填空题
8．节日用小彩灯由28个小灯泡 联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为 A。
9．有一种节日彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为 mA。
10．在“用电流表测电流”的实验中，某同学按如图甲所示的电路连接实物电路。当开关闭合后，两灯都发光，两个电流表的指针所指的位置均如图乙所示，则通过灯L1的电流为 A，通过灯L2的电流为 A。
11．在“探究串联电路中的电流规律”实验中，发现其中一个小灯泡发光较亮，另一个小灯泡发光较暗，则通过较亮小灯泡的电流 （选填“大于”、“小于”或“等于”）通过较暗小灯泡的电流。
12．如图所示在探究电路中电流特点的实验时，灯泡L1与L2的连接方式是 联，闭合开关后，用电流表测出A处的电流IA再用同样的方法测出B处的电流IB，则IA IB（选填“>”“
