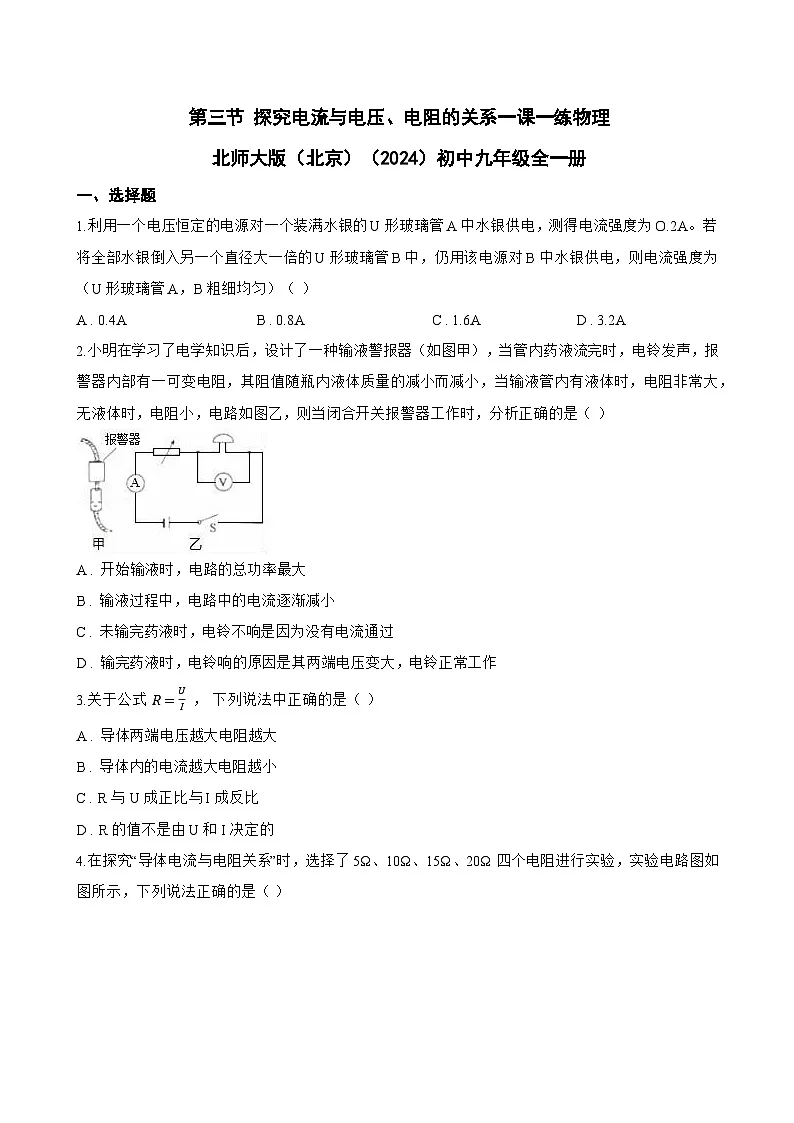

初中学生实验：探究—电流与电压、电阻的关系课堂检测

这是一份初中学生实验：探究—电流与电压、电阻的关系课堂检测，共17页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.利用一个电压恒定的电源对一个装满水银的U形玻璃管A中水银供电，测得电流强度为O.2A。若将全部水银倒入另一个直径大一倍的U形玻璃管B中，仍用该电源对B中水银供电，则电流强度为（U形玻璃管A，B粗细均匀）（ ）
A . 0.4A B . 0.8A C . 1.6A D . 3.2A
2.小明在学习了电学知识后，设计了一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，其阻值随瓶内液体质量的减小而减小，当输液管内有液体时，电阻非常大，无液体时，电阻小，电路如图乙，则当闭合开关报警器工作时，分析正确的是（ ）
A . 开始输液时，电路的总功率最大
B . 输液过程中，电路中的电流逐渐减小
C . 未输完药液时，电铃不响是因为没有电流通过
D . 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
3.关于公式 R=UI ， 下列说法中正确的是（ ）
A . 导体两端电压越大电阻越大
B . 导体内的电流越大电阻越小
C . R与U成正比与I成反比
D . R的值不是由U和I决定的

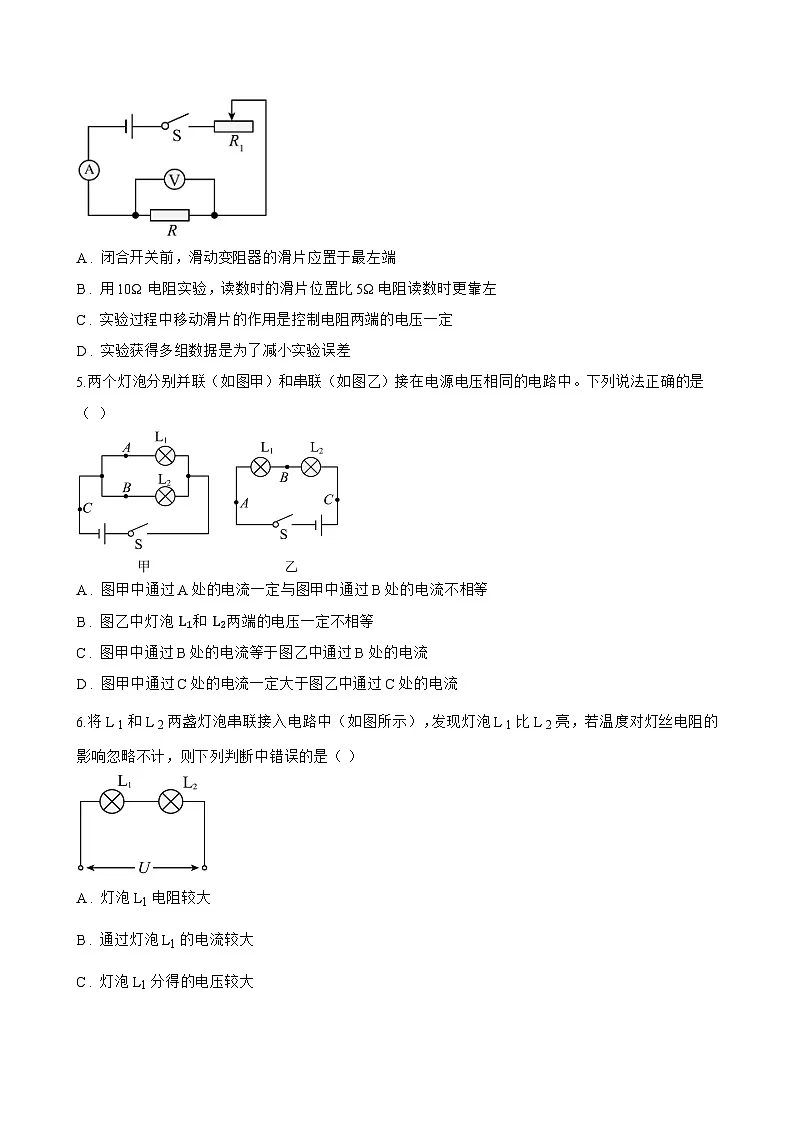

4.在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示，下列说法正确的是（ ）

A . 闭合开关前，滑动变阻器的滑片应置于最左端
B . 用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左
C . 实验过程中移动滑片的作用是控制电阻两端的电压一定
D . 实验获得多组数据是为了减小实验误差
5.两个灯泡分别并联（如图甲）和串联（如图乙）接在电源电压相同的电路中。下列说法正确的是（ ）
A . 图甲中通过A处的电流一定与图甲中通过B处的电流不相等
B . 图乙中灯泡 L1和 L2两端的电压一定不相等
C . 图甲中通过B处的电流等于图乙中通过B处的电流
D . 图甲中通过C处的电流一定大于图乙中通过C处的电流
6.将L 1和L 2两盏灯泡串联接入电路中（如图所示），发现灯泡L 1比L 2亮，若温度对灯丝电阻的影响忽略不计，则下列判断中错误的是（ ）
A . 灯泡L1电阻较大
B . 通过灯泡L1的电流较大
C . 灯泡L1分得的电压较大
D . 灯泡L1实际功率较大

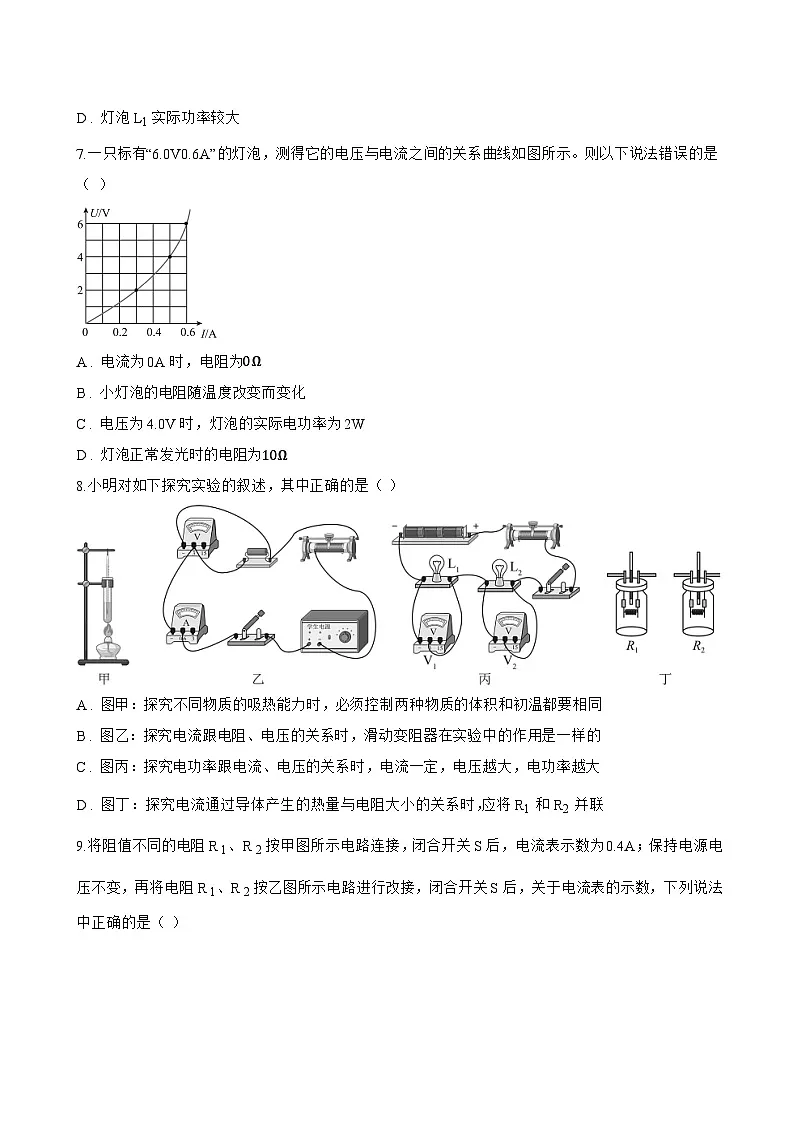

7.一只标有“”的灯泡，测得它的电压与电流之间的关系曲线如图所示。则以下说法错误的是（ ）
A . 电流为0A时，电阻为0Ω
B . 小灯泡的电阻随温度改变而变化
C . 电压为4.0V时，灯泡的实际电功率为2W
D . 灯泡正常发光时的电阻为10Ω
8.小明对如下探究实验的叙述，其中正确的是（ ）
A . 图甲：探究不同物质的吸热能力时，必须控制两种物质的体积和初温都要相同
B . 图乙：探究电流跟电阻、电压的关系时，滑动变阻器在实验中的作用是一样的
C . 图丙：探究电功率跟电流、电压的关系时，电流一定，电压越大，电功率越大
D . 图丁：探究电流通过导体产生的热量与电阻大小的关系时，应将R1 和R2 并联
9.将阻值不同的电阻R 1、R 2按甲图所示电路连接，闭合开关S后，电流表示数为0.4A；保持电源电压不变，再将电阻R 1、R 2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）
A . 一定大于1.6A
B . 一定小于0.4A
C . 一定大于0.4A，但小于0.8A
D . 一定大于0.8A，但小于1.6A
二、多选题
1.图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V，闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U关系图像如图乙所示（电阻丝AB的阻值不随温度变化），下面说法中正确的是（ ）

A . 电阻丝AB的阻值为9Ω
B . 小灯泡的最小功率为0.75W
C . 电路中的最大功率是6W
D . P从A端滑到B端的过程中，电压表示数变大
2.图甲中R 0为定值电阻，电源电压保持不变。滑动变阻器R 1标有“20Ω，1A”字样，电流表量程0～0.6A，灯泡L的额定电流是0.5A。当开关S 1、S 2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R 1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（ ）

A . 电源电压为4V
B . R0的阻值为20Ω
C . 灯泡L的额定功率为3W
D . 开关都断开与都闭合时，电路最大功率之比为6∶11
3.为了统计出入商场的客流量，工作人员在大门前安装计数装置，有人经过时计数一次，简化电路图如图甲所示。其中S为激光源， R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大；有人经过大门时，会挡住照向 R1的光线）， R0为定值保护电阻，其两端的电压随时间变化的图像如图乙所示。已知计数器电路的电源电压恒为3V，保护电阻 R0的阻值为20Ω，下列说法正确的是（ ）
A . 电压表示数为2V时，计数器会计数一次
B . 在0~3秒内，光敏电阻 R1由大变小
C . 有人通过商场大门时，光敏电阻 R1的阻值为20Ω
D . 有人通过商场大门和没有人通过商场大门时电路的电流之比为1∶2
4.刘华将灯泡L与定值电阻R并联组成了电路如图甲所示，测得L和R的I﹣U图像如图乙所示，当开关S闭合时，灯泡L恰能正常发光。此时电路的总功率为4.8W，下面说法正确的是（ ）
A . 电源电压6V
B . 定值电阻R的阻值是20Ω
C . 小灯泡的阻值是12Ω保持不变
D . 当小灯泡正常发光时，功率为3W
5.图甲是灯泡L和电阻R的I-U图像。将灯泡L和电阻R接入如图乙所示的电路中，只闭合开关S 1时，灯泡L的实际功率为1W。下列说法正确的是（ ）
A . 只闭合开关S1时，灯泡L的电阻为4Ω
B . 再闭合开关S2后，电流表的示数增大0.4A
C . 再闭合开关S2后，电路的总功率为1.4W
D . 再闭合开关S2后，在1min内电阻R产生84J热量
6.某水位自动测控仪的测量原理如图甲所示，电源电压U恒为6V，定值电阻R 1＝40Ω，R 2为一竖直固定光滑金属棒，总长40cm，阻值为40Ω，其接入电路的阻值与对应棒长成正比。弹簧为导体，上端固定，滑片P固定在弹簧下端且与R 2接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的绝缘轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm 2 ， 容器底面积为150cm 2。当水位处于最高位置A时，M刚好浸没，此时滑片P恰在R 2最上端；容器底部有出水口，当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，打开阀门，水位从A下降到B的过程中，下列说法正确的是（ ）
A . 电压表的示数变大
B . 电压表的示数变化范围是0～3V
C . 电压表的示数为2V时水位下降60cm
D . 放出水的体积为7500cm3
7.根据欧姆定律I= UR ， 下列说法正确的是（ ）
A . 通过导体的电流越大，这段导体两端的电压就越大
B . 导体两端的电压越高，这段导体的电阻就越大
C . 导体两端的电压越高，通过这段导体的电流就越大
D . 导体的电阻与电压成正比，与电流成反比
8.如图甲中 R0为定值电阻，电源电压保持不变。滑动变阻器 R1标有“ 20Ω1A”字样，电流表量程0∼0.6A，灯泡L的额定电流是0.5A。将开关S闭合，再同时断开和同时闭合 S1、 S2 ， 并移动滑片P（所有元件都安全）得到了甲电路中电流表示数与 R1阻值变化关系的图像（如图乙所示），灯泡工作时正常发光。下列说法中正确的是（ ）
A . 电源电压为6V
B . R0的阻值为20Ω
C . 灯泡L的额定功率为1.8W
D . S1S2开关都断开与都闭合时，电路最大功率之比为6：11
三、填空题
1.如图是定值电阻 R1和 R2的 I−U关系图象，由图象可知， R1和 R2的大小关系为 R1 ________ R2(填“ >”、“ =”或“
