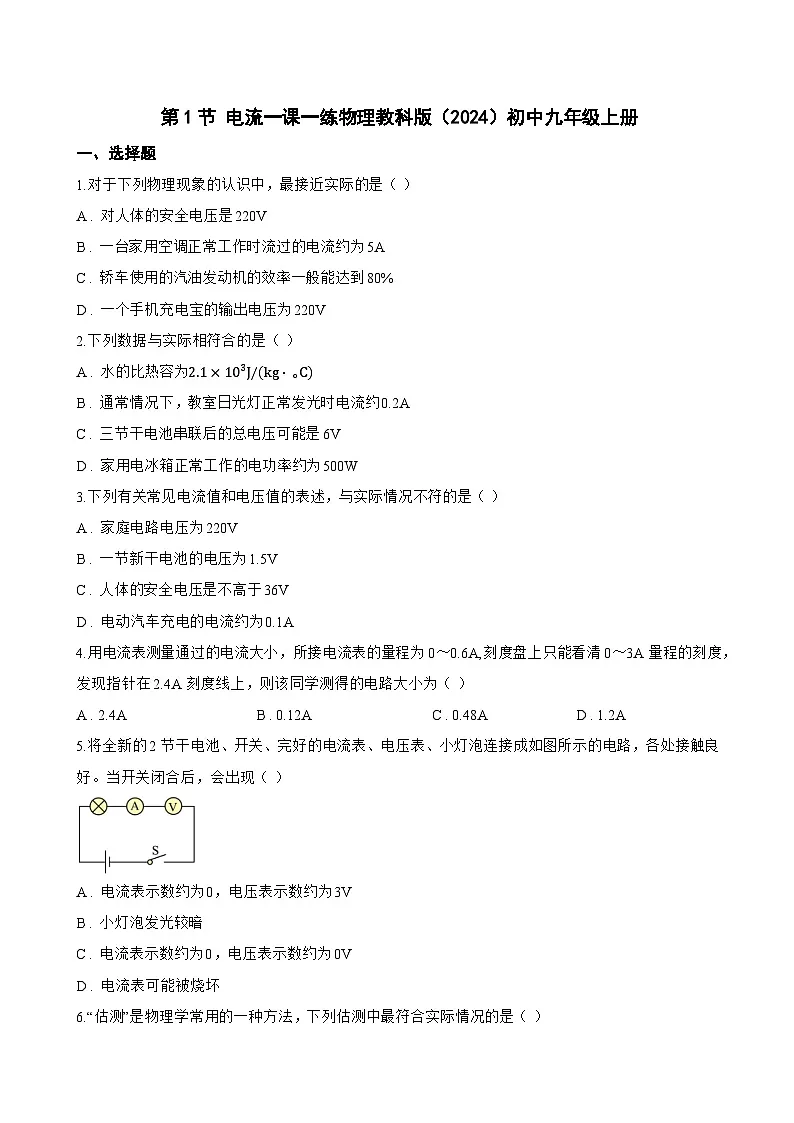

1.对于下列物理现象的认识中，最接近实际的是（ ）
A . 对人体的安全电压是220V
B . 一台家用空调正常工作时流过的电流约为5A
C . 轿车使用的汽油发动机的效率一般能达到80%
D . 一个手机充电宝的输出电压为220V
2.下列数据与实际相符合的是（ ）
A . 水的比热容为2.1×103J/(kg⋅C∘)
B . 通常情况下，教室日光灯正常发光时电流约0.2A
C . 三节干电池串联后的总电压可能是6V
D . 家用电冰箱正常工作的电功率约为500W
3.下列有关常见电流值和电压值的表述，与实际情况不符的是（ ）
A . 家庭电路电压为220V
B . 一节新干电池的电压为1.5V
C . 人体的安全电压是不高于36V
D . 电动汽车充电的电流约为0.1A
4.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（ ）
A . 2.4A B . 0.12A C . 0.48A D . 1.2A
5.将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关闭合后，会出现（ ）
A . 电流表示数约为0，电压表示数约为3V
B . 小灯泡发光较暗
C . 电流表示数约为0，电压表示数约为0V
D . 电流表可能被烧坏
6.“估测”是物理学常用的一种方法，下列估测中最符合实际情况的是（ ）
A . USB接口的输出电压为5V
B . 一台电冰箱正常工作时的功率约为5kW
C . 教室的日光灯正常发光时的电流约为2A
D . 彩色电视机正常工作时一小时消耗约2度电
7.电流通过导体会产生电热称电流的热效应，下列选项中属于电热单位的是（ ）
A . 安培 B . 焦耳 C . 瓦特 D . 欧姆
8.下列仪器中，用来测量电流大小的是（ ）
A . 电压表 B . 电流表 C . 电能表电能表 D . 电子停表
二、多选题
1.关于如图电路的判断，正确的是（ ）
A . 只闭合开关 S1时，灯泡 L1发光
B . 只闭合开关 S2时，灯泡 L1、 L2并联
C . 闭合开关 S1、 S2时，规格相同的 L1、 L2电流相等
D . 闭合所有开关时，灯泡 L1、 L2并联
2.下列关于电流表与电压表的说法正确的是（ ）
A . 电压表不能直接接在电源两端，电流表能直接接在电源两端
B . 电压表应该与被测用电器并联，电流表应该与被测用电器串联
C . 电流表与电压表接入电路的两个接线柱均有正负之分
D . 电压表与小灯泡串联、电流表与小灯泡并联的两种情况下，小灯泡均不会发光
3.关于电流表的使用，下列说法不正确的是（ ）
A . 使用前如果电流表的指针没有指在表盘上的“0”刻度线，要先进行调零
B . 电流表要并联在被测电路中
C . 当电路中的电流不能预估时，要用试触的方法来选定合适的量程
D . 可以直接把电流表接线柱接到电源的两极上
4.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ， 三个电流表的示数分别为I 1、I 2、I 3 ， 它的内部结构如图所，示以下对各数据的分析正确的是（ ）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
5.如图是测定油箱内油量的装置。 R1是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列分析正确的是（ ）
A . 油量表可用电流表改装
B . 油量表可用电压表改装
C . 浮子下降时，油量表示数变小
D . 油量为零时，电路中电流为零
6.如图是灯泡L的I-U图像，结合图像分析，下列选项正确的是（ ）
A . 当通过灯泡L的电流为0.2A时，工作1min消耗的电能是0.24J
B . 当通过灯泡L的电流为0.3A时，其电功率为0.72W
C . 将两个完全相同的灯泡L并联在3.6V的电源两端，电路的总功率为2.88W
D . 将灯泡L和6Ω的定值电阻串联在6V的电源两端，电路的总电阻为18Ω
7.有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则连接起来的瞬间（ ）
A . 正电荷由甲到乙
B . 电流方向由甲到乙
C . 自由电荷由乙到甲
D . 电流方向就是自由电荷定向移动的方向
三、填空题
1.图中电流表读数是 ________ A；温度计的示数是 ________ ℃。
2.小刚同学在实验室用天平测一个石块的质量，天平平衡时，右盘中的砝码和游码在标尺上位置如图甲所示，则该石块的质量是 ________ g；图乙中电流表的示数是 ________ A．
3.两个电阻的规格分别为“10Ω 0.4A”和“15Ω 0.2A”；如果把它们串联起来使用，电路两端允许加的最大电压是 ________ V；若把它们并联起来使用，干路中允许通过的最大电流是 ________ A。
4.如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 ________ （选填“电源”、“L 1”或“L 2”）的电流，b电流表的读数应为 ________ 安。
5.两定值电阻，甲标有“10Ω 1A”，乙标有“12Ω 0.5A”，把它们串联在同一电路中，电路两端允许加的最大电压为 ________ V；若把两定值电阻并联起来，则干路流过的最大电流是 ________ A。
6.定值电阻R和小灯泡L的U-I的关系图像如图所示，其中 ________ （选填“甲”或“乙”）是R的图像。如果把R、L并联后接在电压为2V电源两端，则电路的总电流是 ________ A，如果把R、L串联后接在电压为6V电源两端，则电路中的电流是 ________ A。
7.分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表（如图所示）进行简化处理．一般情况下，可把电流表当成 ________ ，把电压表当成 ________ ．（以上两格都选填“导线”或“大电阻”）
8.现有规格为“ 6V 6W”和“ 6V 3W”的甲、乙两只灯袍，它们的 U−I图像如图所示，它们都正常工作时， ________ 灯更亮。现将它们串联在 8V的电源上，则乙灯的实际功率是 ________ W。
9.甲、乙两灯的I-U图像如图所示。将甲、乙两灯并联接在电压为2V的电源两端时，通过甲、乙两灯的电流之比为 ________ ；将甲、乙两灯串联接在电压为8V的电源两端时，则甲、乙两灯两端的电压之比为 ________ 。
四、实验探究题
1.在做“用电流表探究并联电路中的电流关系”的实验中：
（1） 某实验小组在做实验时发现电流表的指针反向偏转，则产生这种现象的原因是 ________ 。另一小组发现若指针偏转到右边没有刻度的位置，原因 ________ ；
（2） 小宇正确连接电路图后，如图所示分别把电流表接在A、B、C三处，测出了三处电流，分别用 IA、 IB、 IC表示，并把实验数据填入下表中；
于是他得出了两个实验结论：
①并联电路中干路电流等于各支路电流之和；
②并联电路各支路的电流相等；
这两个结论哪个不是并联电路电流关系的普遍规律？ ________ （填结论序号），为了排除错误结论。接下去他应该进行的操作是： ________ 。
2.小明同学连接了如图电路进行实验。
（1）按照电学实验的基本操作规则，连接电路前，小明应该将开关 ________ （选填“闭合”或“断开”）；
（2）连接完电路后闭合开关S，灯泡L1和L2均发光，此时电流方向从L1流到L2 ， 则电源的正极在 ________ （选填“A”或“B”）端，此时的电路叫 ________ （选填“通路”“断路”或“短路”）；
（3）小明将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L1将 ________ （选填“发光”或“不发光”）。
五、计算题
1.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
2.牛顿小组的同学在做“探究串联电路电压特点”的实验时连接了如图（a）所示电路。V 1和V 2是两只相同的电压表。当闭合开关后，灯泡L 1和L 2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，请你计算：
（1） 灯泡L 1和L 2两端的电压；
（2） 若将灯泡L 1和L 2改接为如图所示（c）的电路，电源电压保持不变，闭合开关后灯泡L 1和L 2都发光，此时A 1电流表的示数为1.5A，电流表A 2的示数为1.2A，则通过灯泡L 2的电流和L 2两端的电压。
3.认真观察图，分析并解答下面的问题：
（1） 当只闭合S 2时，若电流表A 1的示数为0.5A，则通过L 1的电流是多少A？
（2） 如果只闭合S 1、S 2 ， 此时电流表A 2示数如图乙所示，其示数为多少A？
（3） 若只闭合S 1、S 2 ， 电流表A 1的示数为0.5A，则通过L 1的电流是多少A？
六、综合题
1.在学校举办的科技周中学生电子设计大赛上，社团同学设计了一个水流速度测定仪，如图是该装置的原理图，其中电源电压为 18V ， 定值电阻为 R0 ， 电流表量程为 0∼0.6A ， 电压表量程为 0∼15V ， 电路中R是一根最大阻值为 176Ω ， 总长度为 16cm的均匀电阻丝，弹簧右端与R的滑片以及挡水板相连，当水流速度为0时，滑片刚好处于最左端；如果挡板受到水流向右的冲击力时，滑片会向右移，水流速度每增加 1m/s弹簧伸长量为 7.5cm ， 不计弹簧及导线电阻，电路接触良好且不考虑摩擦，完成以下问题。
（l）器材设计过程中，要求水流速度越大，电表示数也越大，则应该把 ________ 表的表盘设计成水流速度仪的表盘；
（2）在改装相应电表表盘测量水流速度时，社团同学测得：水流速度为 v1时，电流表的示数为 0.3A；当水流速度为 v2时，发现电流表示数变化了 0.2A ， 这个过程中电压表示数变化了 5V ， 则
① R0= ________ Ω；
②为保证电路安全，水流速度 v2的大小是多少？ ________ （写出必要的文字说明和表达式）
（3）若仅适当增大 R0的阻值，其他条件不变，该装置能够测量的水流速度的最大值会 ________ 。
2.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
3.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
IA/A
IB/A
IC/A
0.6
0.3
0.3
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
