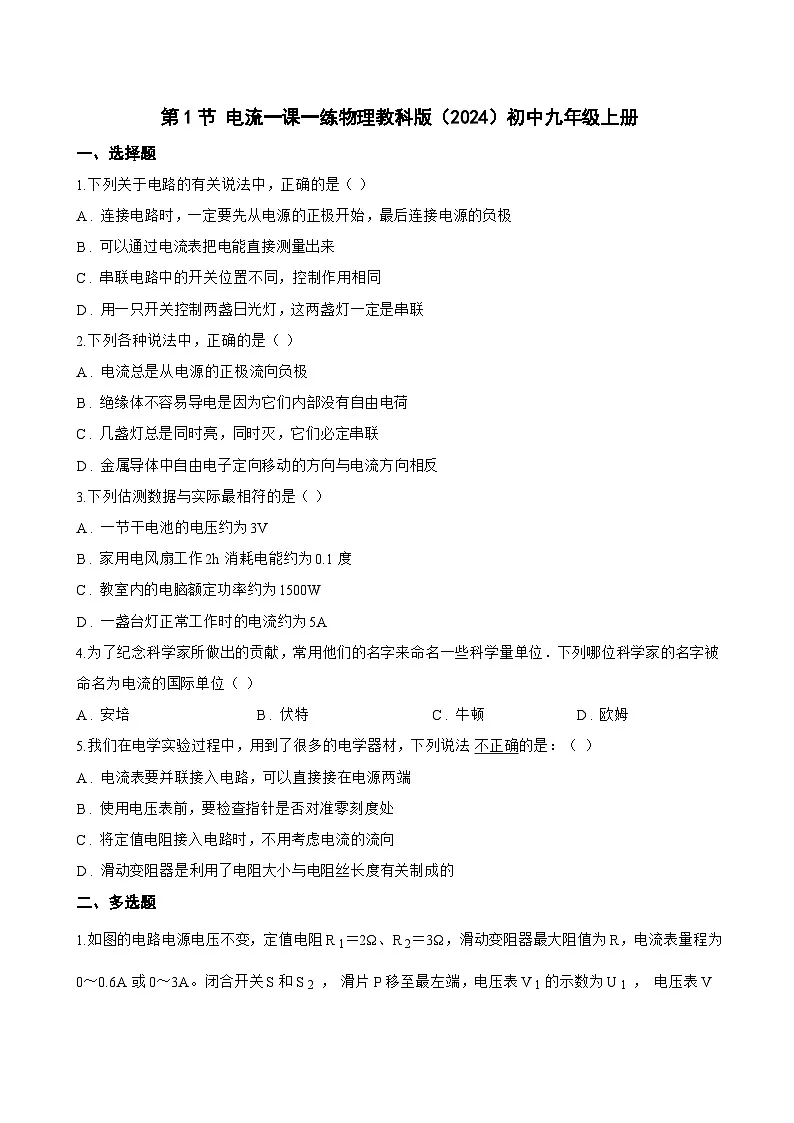

初中物理教科版（2024）九年级上册（2024）第1节 电流达标测试

这是一份初中物理教科版（2024）九年级上册（2024）第1节 电流达标测试，共10页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列关于电路的有关说法中，正确的是（ ）
A . 连接电路时，一定要先从电源的正极开始，最后连接电源的负极
B . 可以通过电流表把电能直接测量出来
C . 串联电路中的开关位置不同，控制作用相同
D . 用一只开关控制两盏日光灯，这两盏灯一定是串联
2.下列各种说法中，正确的是（ ）
A . 电流总是从电源的正极流向负极
B . 绝缘体不容易导电是因为它们内部没有自由电荷
C . 几盏灯总是同时亮，同时灭，它们必定串联
D . 金属导体中自由电子定向移动的方向与电流方向相反
3.下列估测数据与实际最相符的是（ ）
A . 一节干电池的电压约为3V
B . 家用电风扇工作2h消耗电能约为0.1度
C . 教室内的电脑额定功率约为1500W
D . 一盏台灯正常工作时的电流约为5A
4.为了纪念科学家所做出的贡献，常用他们的名字来命名一些科学量单位．下列哪位科学家的名字被命名为电流的国际单位（ ）
A . 安培 B . 伏特 C . 牛顿 D . 欧姆
5.我们在电学实验过程中，用到了很多的电学器材，下列说法 不正确的是：（ ）
A . 电流表要并联接入电路，可以直接接在电源两端
B . 使用电压表前，要检查指针是否对准零刻度处
C . 将定值电阻接入电路时，不用考虑电流的流向
D . 滑动变阻器是利用了电阻大小与电阻丝长度有关制成的
二、多选题

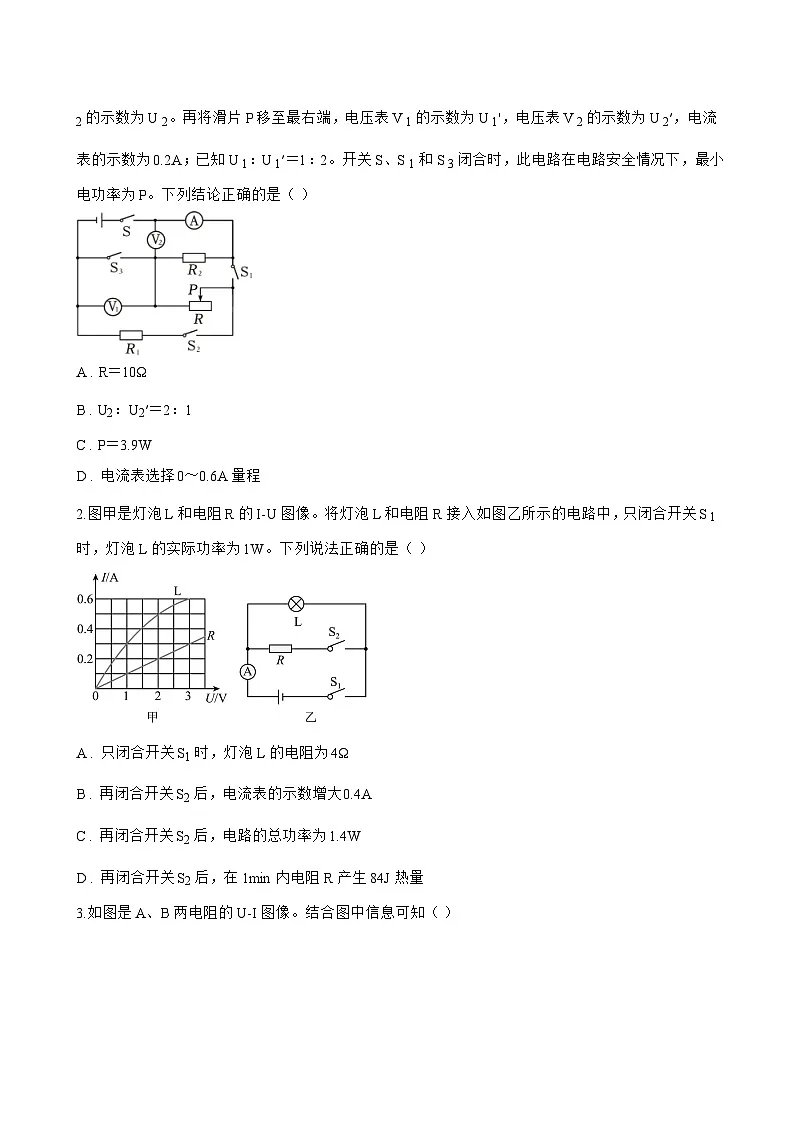

1.如图的电路电源电压不变，定值电阻R 1＝2Ω、R 2＝3Ω，滑动变阻器最大阻值为R，电流表量程为0～0.6A或0～3A。闭合开关S和S 2 ， 滑片P移至最左端，电压表V 1的示数为U 1 ， 电压表V 2的示数为U 2。再将滑片P移至最右端，电压表V 1的示数为U 1'，电压表V 2的示数为U 2′，电流表的示数为0.2A；已知U 1：U 1′＝1：2。开关S、S 1和S 3闭合时，此电路在电路安全情况下，最小电功率为P。下列结论正确的是（ ）
A . R＝10Ω
B . U2：U2′＝2：1
C . P＝3.9W
D . 电流表选择0～0.6A量程
2.图甲是灯泡L和电阻R的I-U图像。将灯泡L和电阻R接入如图乙所示的电路中，只闭合开关S 1时，灯泡L的实际功率为1W。下列说法正确的是（ ）
A . 只闭合开关S1时，灯泡L的电阻为4Ω
B . 再闭合开关S2后，电流表的示数增大0.4A
C . 再闭合开关S2后，电路的总功率为1.4W
D . 再闭合开关S2后，在1min内电阻R产生84J热量

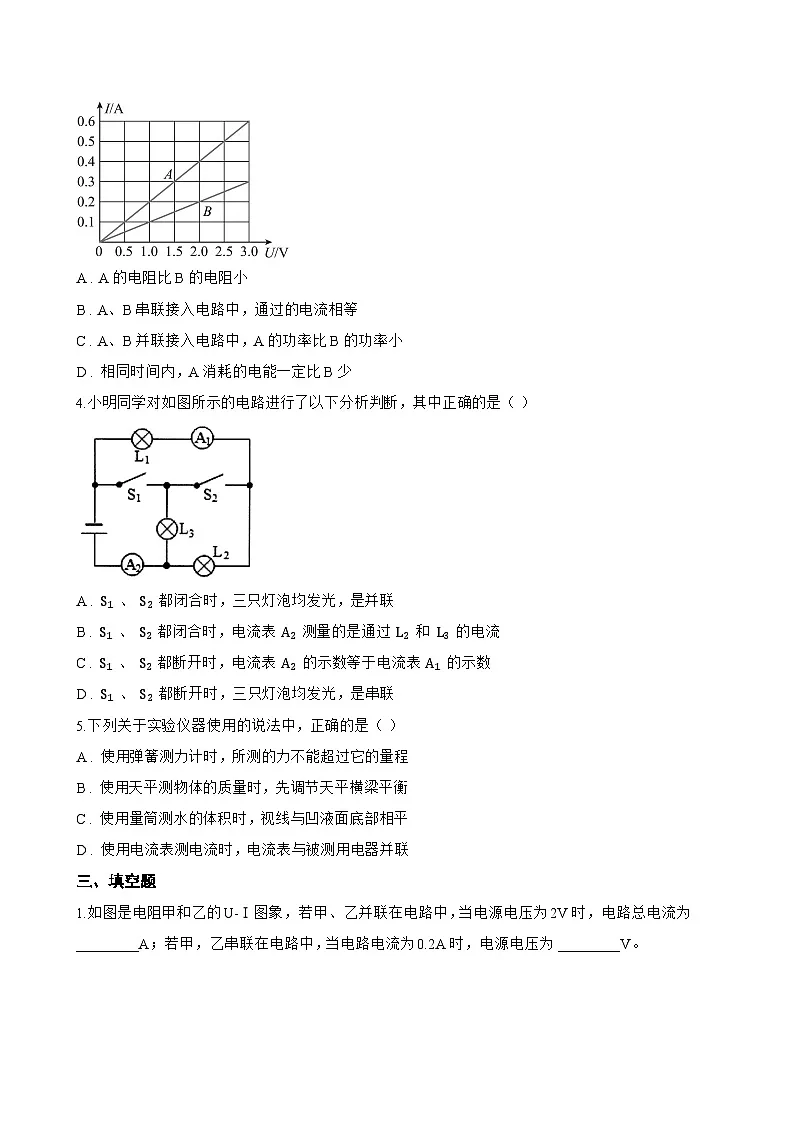

3.如图是A、B两电阻的U-I图像。结合图中信息可知（ ）
A . A的电阻比B的电阻小
B . A、B串联接入电路中，通过的电流相等
C . A、B并联接入电路中，A的功率比B的功率小
D . 相同时间内，A消耗的电能一定比B少
4.小明同学对如图所示的电路进行了以下分析判断，其中正确的是（ ）
A . S1 、 S2 都闭合时，三只灯泡均发光，是并联
B . S1 、 S2 都闭合时，电流表 A2 测量的是通过 L2 和 L3 的电流
C . S1 、 S2 都断开时，电流表 A2 的示数等于电流表 A1 的示数
D . S1 、 S2 都断开时，三只灯泡均发光，是串联
5.下列关于实验仪器使用的说法中，正确的是（ ）
A . 使用弹簧测力计时，所测的力不能超过它的量程
B . 使用天平测物体的质量时，先调节天平横梁平衡
C . 使用量筒测水的体积时，视线与凹液面底部相平
D . 使用电流表测电流时，电流表与被测用电器并联
三、填空题
1.如图是电阻甲和乙的U-Ⅰ图象，若甲、乙并联在电路中，当电源电压为2V时，电路总电流为 ________ A；若甲，乙串联在电路中，当电路电流为0.2A时，电源电压为 ________ V。
2.两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V，通过这个小灯泡的电电流为0.5安，则另一个小灯泡两端的电压为 ________ V，通过它的电流为 ________ A．
3.如图为“扫吸一体”智能机器人净化空气工作原理图。空气进入除尘区，空气中的尘埃颗粒因放电极电离空气而带上负电，向带正电的集尘板迁移并沉积，以达到除尘的目的，这是利用了 ________ ，此时电路中形成的电流方向是从 ________ （选填“放电极流向集尘板”或“集尘板流向放电极”）。
4.现有一个灯L和一个定值电阻R，两者的I-U图像如图所示。将灯L和定值电阻R并联在2V的电源两端，通过灯的L电流为 ________ A；将灯L和定值电阻R串联在电压恒为5V的电源两端，通过灯L的电流为 ________ A，定值电阻R两端的电压为 ________ V。
5.在我国，家庭电路的电压是 ________ V，学生实验用小灯泡的电流约为300 ________ （填上适当的单位）。
6.活动实践课上王老师拿出一个电池盒，让同学们利用如图所示电路和发光二极管来判断其正负极，若导线c接头与二极管b极连接，导线d接头与二极管a极连接，闭合开关时小灯泡发光则可判断导线c接头与电源 ________ 相连接，此时发光二极管中自由电子移动的方向为 ________ （选填“a到b”或“b到a”）。
7.如图，导线A处直径大于B处，如果通过导线A的电流为I 1 ， 通过导线B的电流为I 2 ， 则它们的大小关系是I 1 ________ I 2。（选填“”或“＝”）
8.“低碳生活，从我做起”。初三物理实践小组倡议同学们在不影响书写、阅读的前提下，坚持在教室少开两盏照明灯。少开两盏灯后，教室电路中的总电流 ________ ，总功率 ________ 。
四、实验探究题
1.小明利用一个废弃的白炽灯，用图甲所示的装置来探究灯丝电阻与温度的关系．
（1） 闭合开关，电流表的示数如图乙所示，其示数为 ________ 安．
（2） 点燃酒精灯给白炽灯的灯丝加热，发现电流表示数变小，由此可知：灯丝温度升高，其电阻大小变化情况是 ________ ．
2.小强设计了如图甲所示的电路来探究“串联电路中电流的特点”。
（1） 按设计的电路图连接电路时，开关应 ________ ；
（2） 小强将电流表接入图中B位置，闭合S，发现灯L 1、L 2均不亮，电流表没有示数，他用电压表去判断电路故障，将电压表接在L 1两端时，电压表无示数；将电压表接在L 2两端时，电压表有示数，由此可以判断故障可能是 ；
A . L1短路 B . L1断路 C . L2短路 D . L2断路
（3） 排除故障后，再次闭合开关，电流表示数如图乙所示，则通过B处的电流为 ________ A。
3.小丽在“探究并联电路中电流规律”的实验中，设计的电路如图所示，电路正确后她把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
（1） 根据电路图连接电路时，开关应该 ________ ；
（2） 在进行实验时，灯泡L 1突然熄灭，L 2仍发光，则电路故障可能是 ________ ；
（3） 小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，这一结论是错误的，造成这一现象的原因是两个小灯泡的规格是 ________ （选填“相同”或“不同”）；
（4） 第1次实验发现，灯泡L 1比L 2亮，则灯泡L 1的电阻 ________ 灯泡L 2的电阻；若两灯泡灯丝长度相同， ________ 的灯丝更细。
（5） 小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示这个电路中有一根导线接错了，请把接错的那一根导线找出来，打上“×”，再画线
五、计算题
1.小文为航天员设计了一款航天服，既能保温又能照明。其简化电路如图所示，电源电压恒为24V，发热电阻R的阻值未知，小灯泡的电阻为 48Ω（忽略温度对灯丝电阻的影响），闭合开关 S1和 S2 ， 电流表示数为1.1A，求：
（1） 通过小灯泡L的电流；
（2） 发热电阻R的阻值。
2.肺活量是中学生每年体检的项目之一，它代表肺一次最大的机能活动量，也是反映人体生长发育水平的重要机能指标之一。如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，且吹出的气体对鼓面产生的力相当于同体积的水所受到的重力，进而推动滑片P。如图丙为肺活量V和滑动变阻器R P的曲线，该测试仪所能测量的最大肺活量V=5000mL。为使用安全，所采用的是9V电源，定值电阻R=10Ω。求：
（1） 不吹气时，电流表的示数为多少A；
（2） 把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.2A刻度时，肺活量为多少mL？
（3） 求图乙中电流表的取值范围。
3.小琳同学按照如图甲所示的电路图进行实验，探究并联电路电流规律，读出了电流表的示数。请你结合探究并联电路的电流规律帮助小琳回答下列问题：
（1）电流表A1和A2示数？
（2）通过灯L1的电流是多少？
4.如图是小萍学习了并联电路知识后设计的电路图，定值电阻R 1=10Ω与R 2并联在电路中，闭合开关S，通过R 1、R 2的电流分别为I 1=0.3 A、I 2=0.2A。求：
（1）干路电流I。
（2）电源电压U。
（3）R2阻值。
六、综合题
1.根据图中提供的信息回答下列各题：
（1） 小明用最小分度为1mm的刻度尺测量一长方块金属的长度，测量结果如图所示，则金属块长度的测量值为 ________ cm；
（2） 如图所示，图中甲、乙两条图线是小明绘制的液态石蜡和海波凝固过程的温度一时间图象，则 ________ （选填“甲”或“乙”）图线是石蜡的凝固图象；
（3） 一次电学实验中，电路连接正确，电流表完好。接入电流表前，闭合开关后，小明用“试触法”选择电流表量程时，发现指针偏转如图所示，则实验中应该选择使用电流表量程是0~ ________ A（选填“0.6”或“3”）；
（4） 如图所示，一束光在空气和玻璃两种介质之间发生了折射，图中O是入射点，AO是入射光线，OB是折射光线，虚线为垂直界面的法线。根据光的折射定律，可以判定界面的 ________ （选填“左”或“右”）侧介质是玻璃。
2.公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热．发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流．塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图所示．进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关．下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据．
请根据以上资料数据说明：
（1） 这样的热电偶实际上是一个电源，它是把 ________ 能转化为 ________ 能．
（2） 在热电偶电路中，产生热电流的条件是：电路是由 ________ （填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着 ________
3.如图是某电器设备的部分电路，电源电压始终保持不变．
（1） 当滑动变阻器滑片P置于中点，闭合开关S、S 1、S 2时，电压表 示数为6V，电流表 示数为1.2A，电流表 示数为0.7A，求电阻R 1的电流和电压；
（2） 当滑动变阻器滑片P置于中间某一位置，闭合开关S，断开S 1、S 2时，电压表 示数为4V，电流表 示数为0.3A，求变阻器R 2此时的电流和电压．
实验次数
a点/A
b点/A
c点/A
1
0.22
022
0.44
2
0.24
0.24.
0.48
3
0.28
0.28
0.56
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流/10﹣1A
0.00
0.01
0.64
1.42
2.29
4.17
