物理九年级上册13.5 怎样认识和测量电压习题

沪粤版物理九年级上册

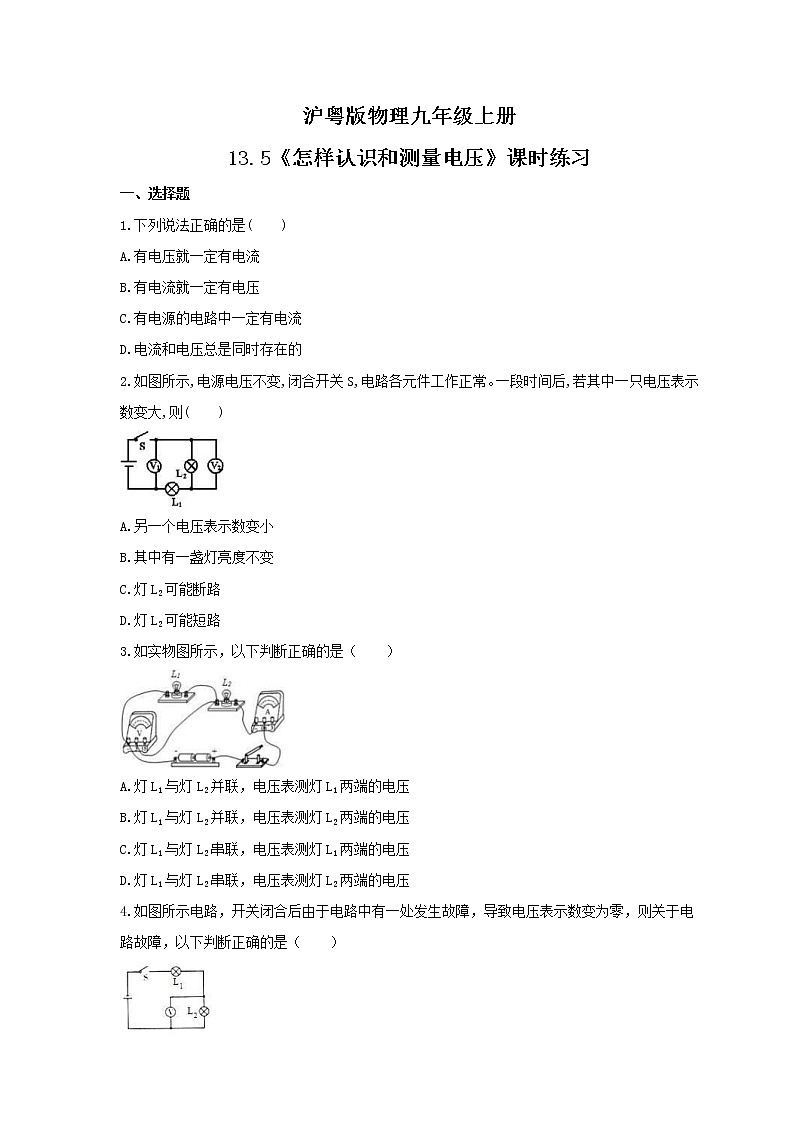

13.5《怎样认识和测量电压》课时练习

一、选择题

1.下列说法正确的是(　　)

A.有电压就一定有电流

B.有电流就一定有电压

C.有电源的电路中一定有电流

D.电流和电压总是同时存在的

2.如图所示,电源电压不变,闭合开关S,电路各元件工作正常。一段时间后,若其中一只电压表示数变大,则(　　)

A.另一个电压表示数变小

B.其中有一盏灯亮度不变

C.灯L2可能断路

D.灯L2可能短路

3.如实物图所示，以下判断正确的是（　　）

A.灯L1与灯L2并联，电压表测灯L1两端的电压

B.灯L1与灯L2并联，电压表测灯L2两端的电压

C.灯L1与灯L2串联，电压表测灯L1两端的电压

D.灯L1与灯L2串联，电压表测灯L2两端的电压

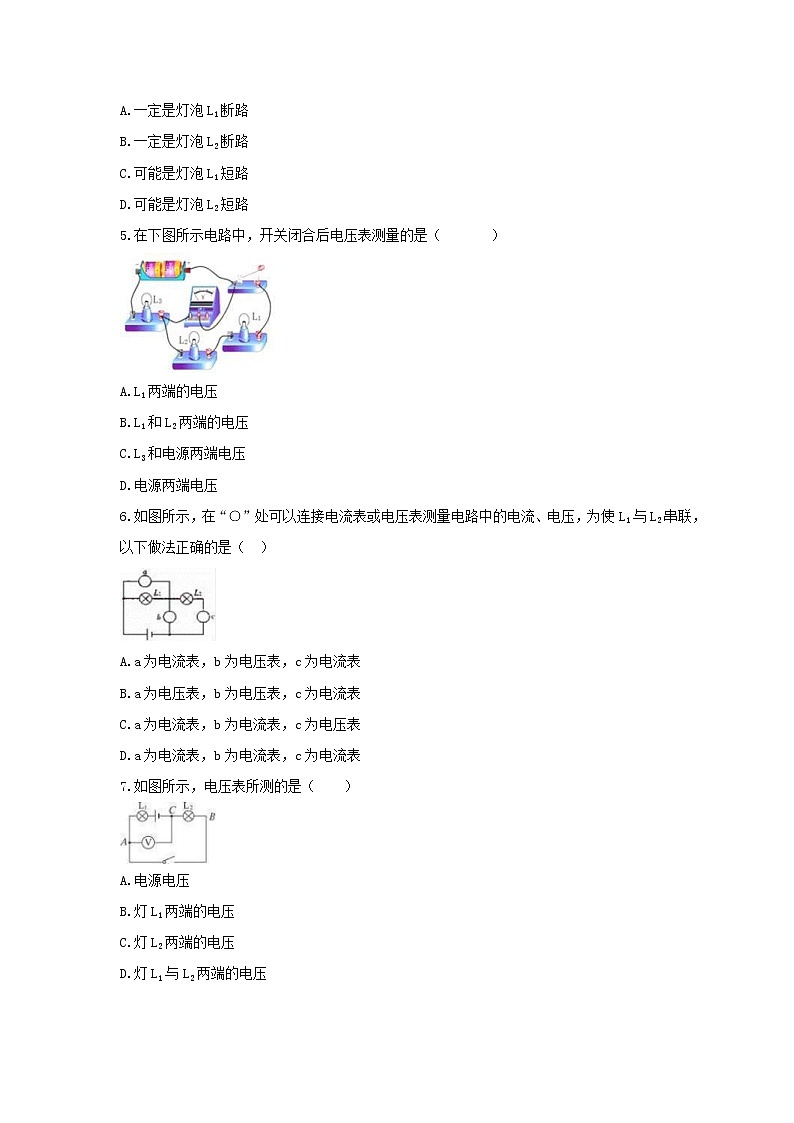

4.如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（　　）

A.一定是灯泡L1断路

B.一定是灯泡L2断路

C.可能是灯泡L1短路

D.可能是灯泡L2短路

5.在下图所示电路中，开关闭合后电压表测量的是（    ）

A.L1两端的电压

B.L1和L2两端的电压

C.L3和电源两端电压

D.电源两端电压

6.如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（  ）

A.a为电流表，b为电压表，c为电流表

B.a为电压表，b为电压表，c为电流表

C.a为电流表，b为电流表，c为电压表

D.a为电流表，b为电流表，c为电流表

7.如图所示，电压表所测的是（    ）

A.电源电压

B.灯L1两端的电压

C.灯L2两端的电压

D.灯L1与L2两端的电压

8.如图所示，灯L1和L2是两只相同的灯泡，a、b是电流表或电压表。闭合开关S后，两灯都能发光，则下列判断正确的是（      ）

A.a、b均为电流表

B.a、b均为电压表

C.a为电流表，b为电压表

D.a为电压表，b为电流表

二、填空题

9.用电压表测某段电路的电压时，应将电压表　   　（选填“并”或“串”）联在该电路两端，被测电压　   　（选填“能”或“不能”）超过它的量程。

10.灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接　　（填“正确”或“不正确”）.原因是　　         .

11.如图，电压表的读数是　   　V。

12.常见的电源有直流电源和交流电源，干电池是常用的      电源，实验室用4只干电池串联成电池组，它的电压是      V.照明电路的电压是      V.

13.如图所示，当开关S断开后，要使电阻R1、R2并联，甲表是     、乙表是     .当开关S闭合时，要是电阻R1、R2 正常工作，甲表是     、乙表是     .（选填“电流表”或“电压表”）

14.下图中，灯泡L1与L2是     联，A2表测     电流，电压表测     电压.

三、作图题

15.按图甲所示的电路图,将图乙中的实物用笔画线代替导线连接起来,要求导线不交叉。(开关闭合后,甲图中V1示数是1.8 V,V2示数是3 V)

四、综合题

16.如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“—”、“15”，请回答：

(1)电源电压，L1、L2两端的电压各是多少?

(2)通过L1、L2的电流为多大?(以上答案均需要说明理由)

参考答案

1.答案为：B；

2.答案为：C；

3.答案为：C.

4.答案为：D

5.答案为：B.

6.答案为：B

7.答案为：C

8.答案为：C

9.答案为：并；不能。

10.答案为：不正确；电压表的正负接线柱接反了.

11.答案为：9.5。

12.答案为：直流；6；220.

13.答案为：电流表；电流表；电压表；电压表.

14.答案为：并；干路；L1.

15.答案为：如图所示

16.答案为：6V,0.24A,0.96A,理由略；
