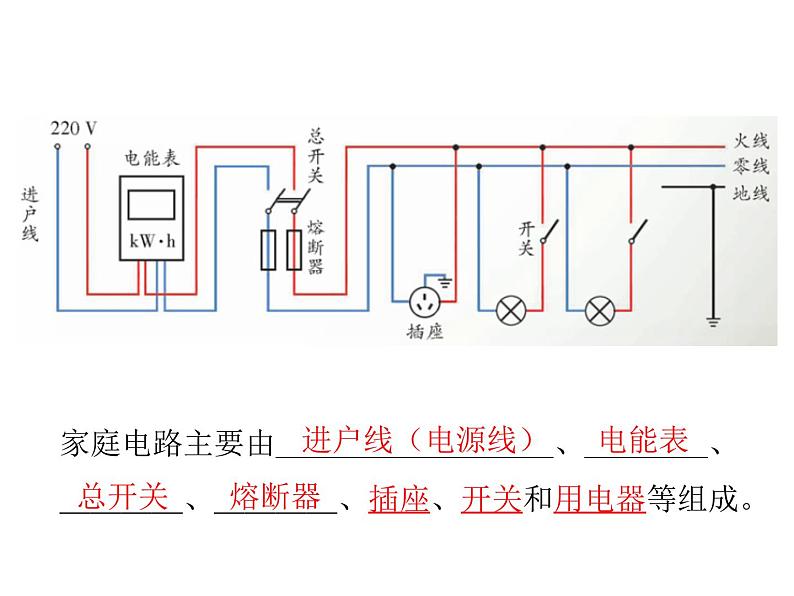

家庭电路主要由＿＿＿＿＿＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、插座、开关和用电器等组成。
家庭电路进户线几根线？叫什么名称？火线与零线之间电压为多少？火线与地面之间电压多少？零线与地面之间电压多少？地线呢？

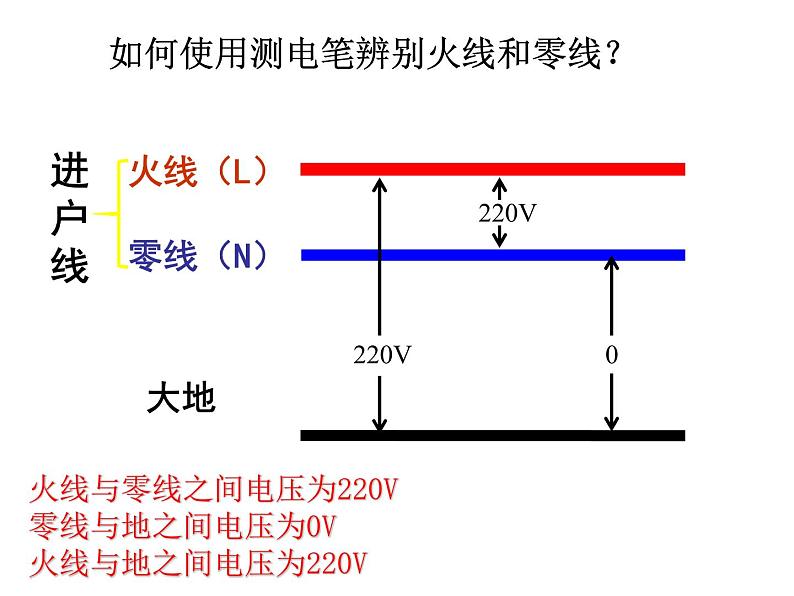

火线与零线之间电压为220V零线与地之间电压为0V火线与地之间电压为220V
如何使用测电笔辨别火线和零线？

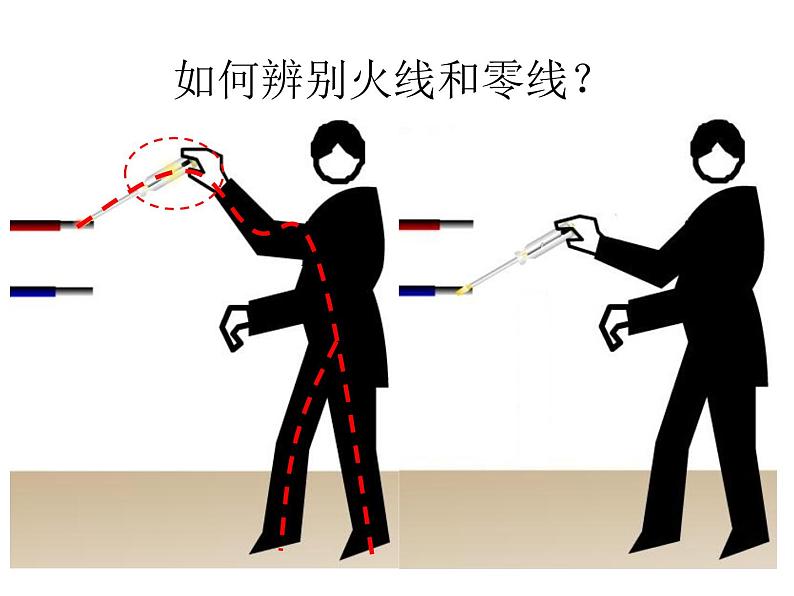

辨别火线零线，氖管发光是火线。手必须接触笔尾金属部分，手不能接触笔头金属部分。
测电笔的作用是什么？主要结构是什么？原理是什么？如何正确使用？
并联　左零右火中接地　地线与外壳相连

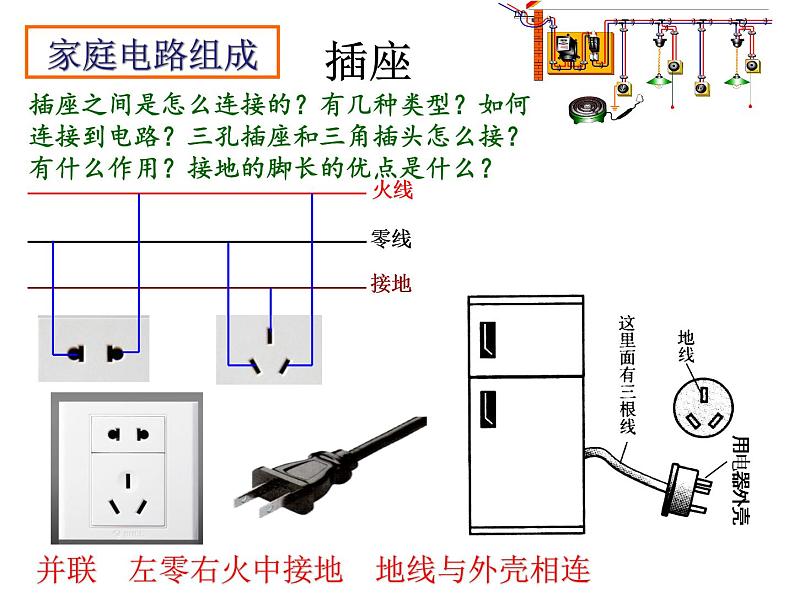

插座之间是怎么连接的？有几种类型？如何连接到电路？三孔插座和三角插头怎么接？有什么作用？接地的脚长的优点是什么？

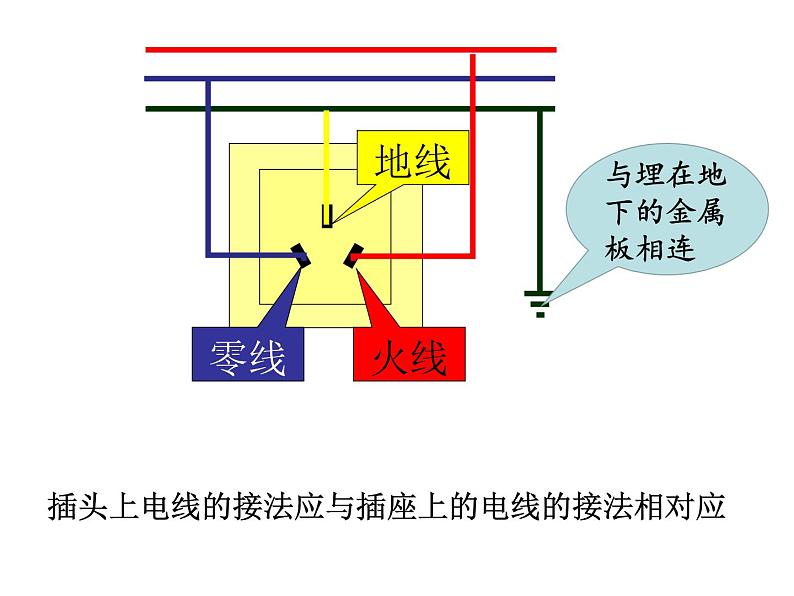

插头上电线的接法应与插座上的电线的接法相对应
与埋在地下的金属板相连
测家庭电路消耗的电能。串联接在干路上，总开关保险丝的上端。
电能表的作用是什么？电能表的位置接在哪？为什么?怎么接？
各灯并联 开关与灯串联 开关走火线　螺旋口接零线
各个灯之间怎么连接？开关与灯怎么连接？开关接在火线上还是零线上？灯接口有几种？螺旋口灯连接有什么注意事项？下面接法对吗？
控制整个电路 串联接在总干路上
总开关的作用是什么？接在什么位置？有什么内部结构？静触点在哪？漏电保护器有什么作用？
保护家庭电路 串联在干路火线上 电阻大熔点低
保险丝的作用是什么？怎么接？用什么材料制成？
熔丝（保险丝）：由熔点较低的铅锑合金材料制成。当电路中电流超过一定限度，熔丝的温度达到熔点，它便会熔断，自动切断电路，从而保证电路安全。
熔丝有不同规格，熔丝越粗，使它熔断所需的电流_______。家庭电路要按线路额定电流选择合适的熔丝。
_____使用铁丝或铜丝替代熔丝。
发生故障后熔丝熔断，_____________才能更换熔丝，恢复供电。
安全用电的两个方面分别是什么？设备烧毁引起火灾的根本原因是什么？具体有几类原因？如何防止电流过大？短路时电流为什么大而使熔丝熔断？图中实验时在哪短路？
熔丝熔断的原因1：短路——火线和零线直接连通。
安全用电的两个方面分别是什么？设备烧毁引起火灾的根本原因是什么？具体有几类原因？如何防止电流过大？超负荷时电流为什么大而使熔丝熔断？实验时闭合那个开关熔丝熔断？
电路实际总功率过大（超负荷运行）
熔丝为（保险丝）能不能用铁丝、铜丝来代替？熔丝的材料是有什么特点？选择粗的还是细的熔丝呢？粗的熔断电流大还是细的？如何选择熔丝？熔丝熔断能否直接重接呢？
选用熔丝时，应使熔丝的额定电流等于或略大于电路中的最大正常工作时的电流（电能表所限定的电流）
安全用电的两个方面分别是什么？设备烧毁引起火灾的根本原因是什么？具体有几类原因？接触不良为何会引起火灾？如何防止此类事故？
当线路连接处接触不良时，会使该处的电阻变大，造成局部过热。同时，接触处的电阻又将随温度升高而增大。电阻越大，温度越高，温度越高又造成电阻越大，从而形成电热的逐步积累和恶性循环，以致引发火灾。
接触不良导致电阻从而产生的电热多。
电阻过大 Q=I2Rt
小华家电热毯内的电阻丝断了,他爸爸将电阻丝两个断头接上后继续使用,在使用中发现接头处的电热毯被烧焦了.请你用学过的物理知识解释该处的电热被烧焦的原因.
人体安全电压：不高于３６V
当不同电流流过人体会有哪些反应？人体的电阻大约多少？人体的安全电压为多少？怎么得来的？
人体电阻约1000-2000Ω
甲 乙
丙 丁
甲 乙
家庭触电都是人体或人体局部直接或间接地接触火线形成电流回路导致的。
冰箱内部导线绝缘皮破损或者绝缘性能变差，导致火线与外壳接通。
金属外壳接地后，地线相当于将人体短路，人接触外壳就安全了。
高压勿近 低压勿摸
下面这些做法对吗？会有什么后果？安全用电的原则是什么？生活中有哪些不安全用电的情况？
触电处置方法：断电——解救——报警
