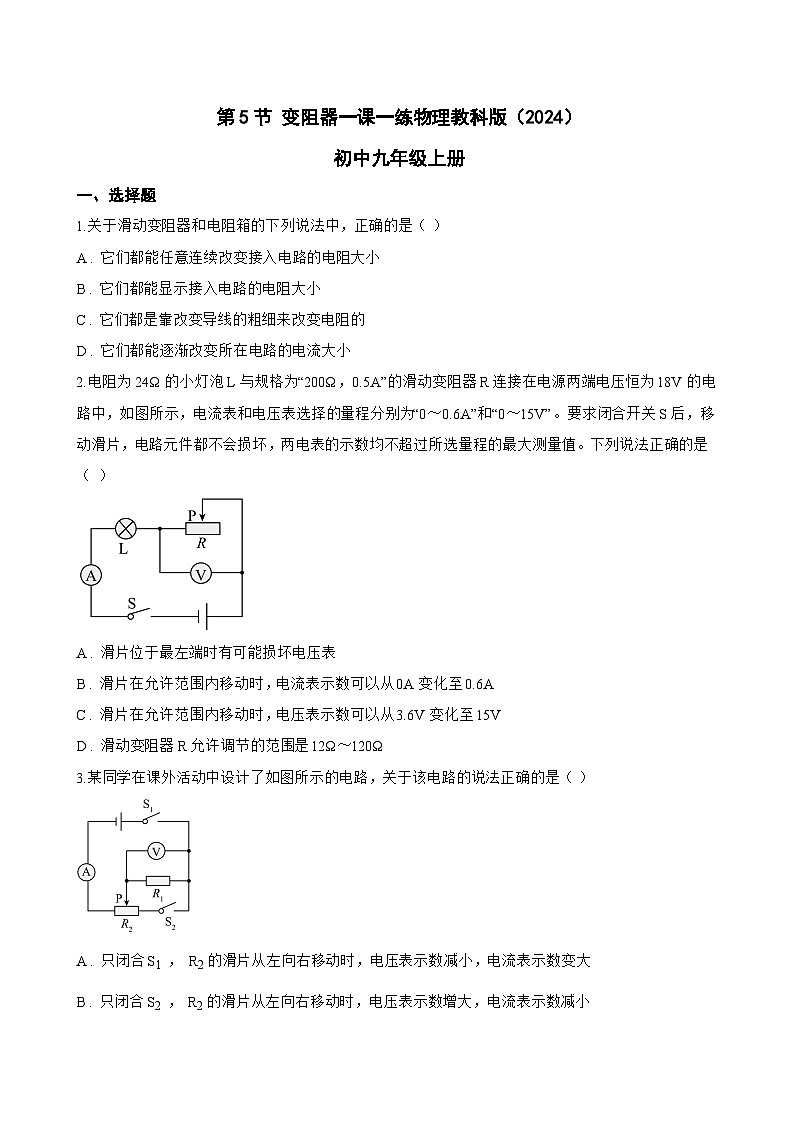

1.关于滑动变阻器和电阻箱的下列说法中，正确的是（ ）
A . 它们都能任意连续改变接入电路的电阻大小
B . 它们都能显示接入电路的电阻大小
C . 它们都是靠改变导线的粗细来改变电阻的
D . 它们都能逐渐改变所在电路的电流大小
2.电阻为24Ω的小灯泡L与规格为“200Ω，0.5A”的滑动变阻器R连接在电源两端电压恒为18V的电路中，如图所示，电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。要求闭合开关S后，移动滑片，电路元件都不会损坏，两电表的示数均不超过所选量程的最大测量值。下列说法正确的是（ ）
A . 滑片位于最左端时有可能损坏电压表
B . 滑片在允许范围内移动时，电流表示数可以从0A变化至0.6A
C . 滑片在允许范围内移动时，电压表示数可以从3.6V变化至15V
D . 滑动变阻器R允许调节的范围是12Ω～120Ω

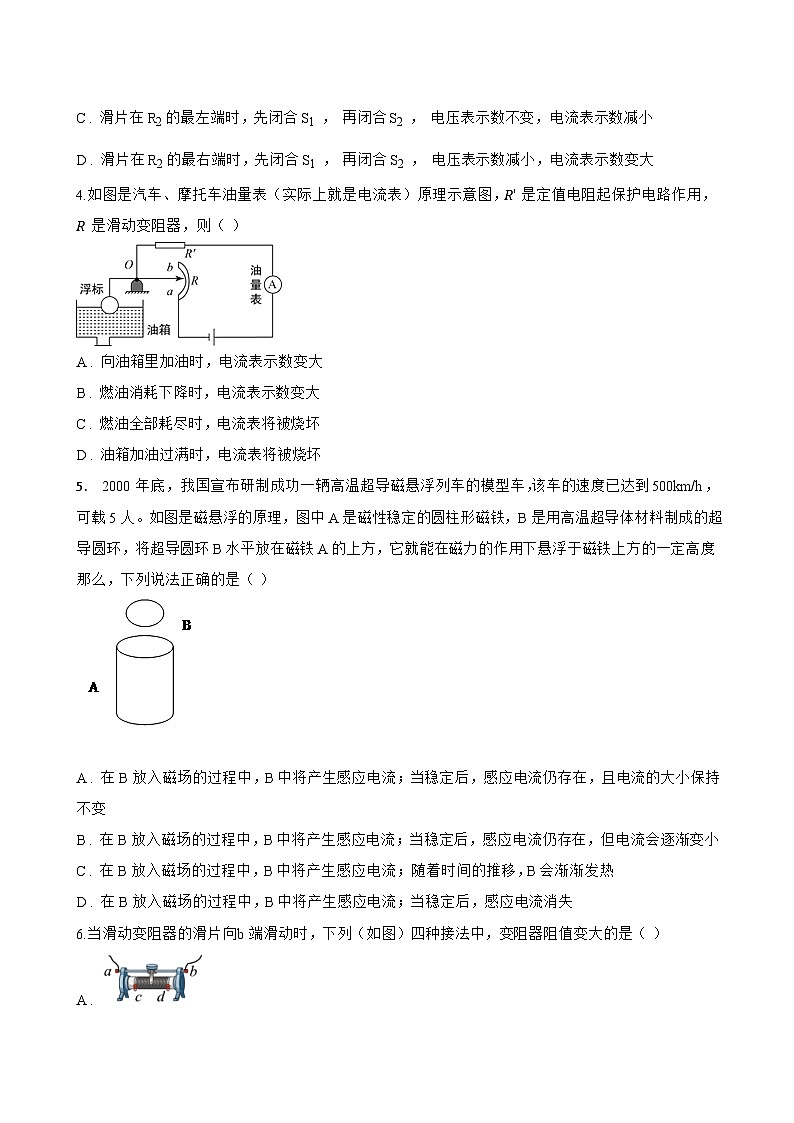

3.某同学在课外活动中设计了如图所示的电路，关于该电路的说法正确的是（ ）
A . 只闭合S1 ， R2的滑片从左向右移动时，电压表示数减小，电流表示数变大
B . 只闭合S2 ， R2的滑片从左向右移动时，电压表示数增大，电流表示数减小
C . 滑片在R2的最左端时，先闭合S1 ， 再闭合S2 ， 电压表示数不变，电流表示数减小
D . 滑片在R2的最右端时，先闭合S1 ， 再闭合S2 ， 电压表示数减小，电流表示数变大
4.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图， R' 是定值电阻起保护电路作用， R 是滑动变阻器，则（ ）
A . 向油箱里加油时，电流表示数变大
B . 燃油消耗下降时，电流表示数变大
C . 燃油全部耗尽时，电流表将被烧坏
D . 油箱加油过满时，电流表将被烧坏
5. 2000年底，我国宣布研制成功一辆高温超导磁悬浮列车的模型车，该车的速度已达到500km/h，可载5人。如图是磁悬浮的原理，图中A是磁性稳定的圆柱形磁铁，B是用高温超导体材料制成的超导圆环，将超导圆环B水平放在磁铁A的上方，它就能在磁力的作用下悬浮于磁铁上方的一定高度.那么，下列说法正确的是（ ）
A . 在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流仍存在，且电流的大小保持不变
B . 在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流仍存在，但电流会逐渐变小
C . 在B放入磁场的过程中，B中将产生感应电流；随着时间的推移，B会渐渐发热
D . 在B放入磁场的过程中，B中将产生感应电流；当稳定后，感应电流消失

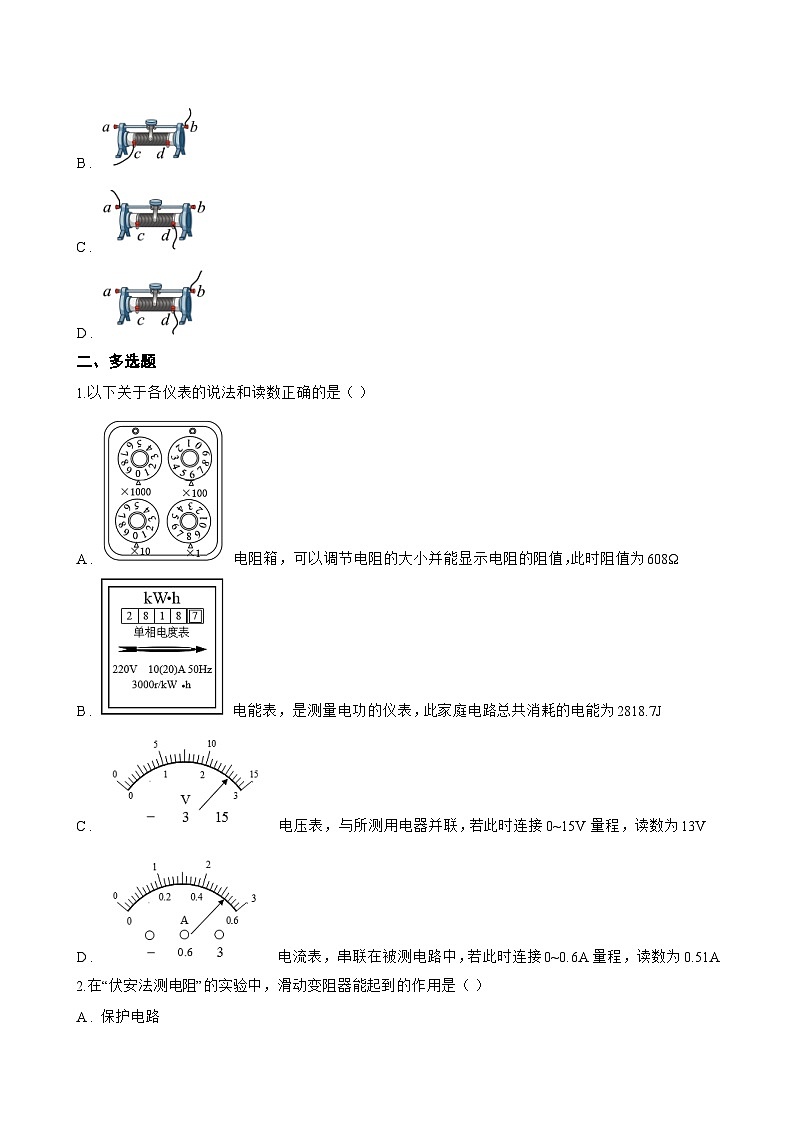

6.当滑动变阻器的滑片向b端滑动时，下列（如图）四种接法中，变阻器阻值变大的是（ ）
A .
B .
C .
D .
二、多选题
1.以下关于各仪表的说法和读数正确的是（ ）
A . 电阻箱，可以调节电阻的大小并能显示电阻的阻值，此时阻值为608Ω
B . 电能表，是测量电功的仪表，此家庭电路总共消耗的电能为2818.7J
C . 电压表，与所测用电器并联，若此时连接0~15V量程，读数为13V
D . 电流表，串联在被测电路中，若此时连接0~0.6A量程，读数为0.51A
2.在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（ ）
A . 保护电路
B . 改变电路中的电流
C . 改变被测电阻两端的电压
D . 改变被测电阻的阻值
3.为了增强学生体质，某初中将坐位体前屈作为体育考试项目之一、坐位体前屈测试仪原理如图所示，已知电源电压6V，R 1的电阻为30Ω，其中电阻丝 R2粗细均匀，总长度为30cm。闭合开关，推挡板P在B端时，坐位体前屈成绩为0，电流表的示数为0.05A；推挡板P在A端时，坐位体前屈成绩为30cm。则（ ）
A . 电阻丝R2的最大阻值为90Ω
B . 挡板P在A端时电压表的示数为4V
C . 电流表示数的大小能反映被测试者的成绩
D . 电压表示数为3V时，被测试者的成绩是20cm
4.公路检查站的“地磅”可以检测货车是否超载。图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A . 接线柱“1”应与“3”连接
B . “显示器”由电压表改装而成
C . 若货车质量增大，则电阻 R0两端电压增大
D . 为了节约电能，电阻R可以去掉
5.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A . 如果电表选择的是电压表，水量增多时电压表示数变大
B . 如果电表选择的是电流表，水量增多时电流表示数变小
C . 如果电表选择的是电流表，水量为零时电流表示数为零
D . 如果电表选择的是电流表，R0可以在水太多时保护电路
6.学了变阻器的小明很想知道收音机的音量旋钮是怎样改变声音的大小的．于是他把收音机的音量旋钮“拆开”，其结构示意图如图所示。图中A、B、C三个焊接点相当于电位器的三个接线柱。针对电位器在使用时，小明有如下说法，则正确的是（ ）
A . 只把A和C接入电路，无法改变通过电位器的电流
B . 只把A和C接入电路，可以改变通过电位器的电流
C . 将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变小
D . 将B、C两点接入电路，滑片顺时针旋动时，电位器接入电路的电阻变大
三、填空题
1.中国的无人机技术发展迅速，水平居世界前沿，如图所示是操纵无人机飞行的“调速”手柄，可改变无人机飞行的速度，与这个“调速”手柄联动的电路元件实质是一个 ________ ，这个装置用的时间长了，上面会聚集大量的灰尘使电路接触不良，这说明此时的灰尘属于 ________ （选填“半导体”“导体”或“绝缘体”）。
2.旋盘式电阻箱是我们在实验室经常用到的一种变阻器，图所示电阻箱的示数为 ________ Ω．
3.白炽灯用久了灯丝会变细，灯丝电阻会变 ________ ；滑动变阻器是通过改变连入电路中电阻丝的 ________ 来改变电阻的。
4.）如图甲是插入式电阻箱的结构示意图，它的最大电阻值是 ________ Ω，图中A、B两个接线柱之间的电阻值是 ________ Ω；乙图中电阻箱的示数是 ________ Ω，它与滑动变阻器相比，最大好处是 ________ ．
5.探究电阻的大小与什么因素有关时，如下图所示利用该装置可以探究电阻的大小与导体的 ________ 和 ________ 的关系。
6.新能源汽车在全球范围内受到了越来越多的关注。如图15所示，某新能源电动汽车正在充电，此时它的蓄电池相当于电路中的 ________ ；汽车内的音响（扬声器）声音大小可以调节，是因为在电路中接入了一个变阻器，且变阻器应该与扬声器 ________ （选填“串”或“并”）联。
7.（1）图甲所示的电阻箱的示数为 ________ Ω；
（2）图乙所示的电能表的示数为 ________ kW·h。
8.城市中修建人工湖和湿地公园可以调节气温，主要是利用了 ________ ；滑动变阻器可以改变接入电路中电阻的大小，使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的 ________ ；电流有三种效应，电风扇工作时主要利用了电流的 ________ 效应。
四、实验探究题
1.学校实验室新购一批标注2.5 mm 2（铜芯横截面积）的电缆线。为检验这批电缆是否合格，物理兴趣小组的同学，剪取了4m长的电缆线，取出铜芯，用以下两种方案进行鉴别。表中数据是部分电缆线的国家标准。
方案一：测电缆线密度鉴别是否合格
（1） 天平放在 ________ 台面上，游码移至标尺左端零刻线处，调节 ________ ，使天平平衡。
（2） 用调节好的天平测量铜芯质量，天平再次平衡时，右盘所加砝码和游码位置如图所示，则铜芯的质量为 ________ g，结合表格中的数据，可判定电缆线 ________ （选填“符合”或“不符合”）国家标准。
（3） 如图，将电缆线与滑动变阻器串联接入电路中，用电压表和电流表测量电缆线的电阻，测量原理是 ________ 。
（4） 开关闭合前，滑动变阻器的滑片应移到最 ________ （选填“左”或“右”）端．
（5） 开关闭合后，无论怎样移动滑片，都无法读得电压值，电路连接正确、元件完好，利用图表信息，分析无法鉴别的原因是 ________ 。
2.在测量小灯泡电功率的实验中，电路如图甲所示，电源电压保持不变，小灯泡的额定电压为 2.5V。
（1） 实验中滑动变阻器的作用是保护电路和 ________ ；
（2） 实验中通过小灯泡的电流与它两端电压关系的图像如图乙所示，分析图像可知，小灯泡的额定功率为 ________ W；
（3） 分析图乙，你 ________ （填“能”或“不能”）求小灯泡在不同电压下对应电功率的平均值，原因是小灯泡在不同电压下的电功率是 ________ （选填“相同”或“不同”）的；
（4） 实验过程中发现，小灯泡两端的实际电压越大，小灯泡的实际电功率越大，小灯泡越亮，从而得出结论：小灯泡的亮度是由实际功率决定的（实际功率越大，小灯泡越亮）；因而测量小灯泡在不同电压下的实际电功率时，还要观察 ________ ，才能得到正确结论。
五、计算题
1.质量为50kg的物体在一个水平向右的拉力F的作用下，沿水平地面以0.2m/s的速度做匀速直线运动，已知物体受到的摩擦力是他本身受到重力的0.2倍，求：
（1） 木块受到的拉力大小；
（2） 若物体速度增大为0.4m/s并匀速运动，求物体受到的摩擦力；
（3） 若水平拉力增大为120牛，物体受到的摩擦力的大小是多少？（g＝10N/kg）
2.如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器 R1标有“15 Ω 1A”，滑片P每移动1cm， R1的电阻变化0.5 Ω ， 定值电阻 R2=20Ω。求：
（1） 当滑片P位于最左端时，电流表的示数；
（2） 某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3） 若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 2时，其阻值不能小于多少？
3.刘阿姨家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图所示， R1、 R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤炉的相关参数如表所示，求：
（1） 当旋钮开关调到位置“ 1”时，为 ________ 挡，调到位置“ 2”时，为 ________ 挡，调到位置“ 3”时，为 ________ 挡。 (均选填“高温”或“中温”或“低温” )
（2） 电烤炉在低温挡正常工作时的电流？ (结果保留一位小数 )
（3） 电阻 R1的阻值是多少？
（4） 电烤炉高温挡的功率？
六、综合题
1.根据下面各图所给信息填空.
（1） 如图所示是从墙上平面镜中看到的石英钟的像，此刻石英钟所示的时刻是 ________ ；
（2） 小车全程的平均速度是 ________ m/s；
（3） 量筒内液体的体积是 ________ mL；
（4） 要使接入电路的电阻增大，滑片P应该向 ________ 端移动．
2.一片碳，看似普通，厚度为单个原子，却使两位科学家获得诺贝尔奖。这种全新材料名为“石墨烯”，是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的二维碳纳米材料。密度仅为3mg/cm 3（空气的密度为1.29kg/m 3）。石墨烯是目前世上最薄、最坚硬的纳米材料，作为电导体，它有着和铜一样出色的导电性；作为热导体，它比目前任何其他材料的导热效果都好，而且它几乎是完全透明的。利用石墨烯，科学家能够研发一系列具有特殊性质的新材料。比如，石墨烯晶体管的传输速度远远超过目前的硅晶体管，因此有希望应用于全新超级计算机的研发；石墨烯还可以用于制造触摸屏、发光板，甚至太阳能电池。如果和其他材料混合，石墨烯还可用于制造更耐热、更结实的电导体，从而使新材料更薄、更轻、更富有弹性，从柔性电子产品到智能服装，从超轻型飞机材料到防弹衣，甚至未来的太空电梯都可以以石墨烯为原料。因此，其应用前景十分广阔。
（1）根据石墨烯的性质，你认为石墨烯不适合用来制成 ________ ；
A.保温隔热材料
B.冲击钻的钻头
C.高压输电线
D.电饭锅的锅胆
（2）最近国外研究人员通过引入由多层墨烯制成的交替散热通道，解决了在交通信号灯和电动汽车中使用半导体材料散热的难题，这是利用石墨烯的 ________ ；
A.透光性好
B.导热性好
C.硬度大
D.导电性强
（3）科学家造出“石墨烯”的密度比空气的密度 ________ （选填“大”或“小”）；
（4）石墨烯有希望应用于全新超级计算机的研发，是因为 ________ 。

3.试着回答下列各图小实验的物理知识：
（1） 如图甲，电阻箱的读数是 ________ Ω；
（2） 如图乙，比较水和酒精混合前后的总体积，说明分子间存在 ________ ；
（3） 如图丙，某同学用电压表测水果电池电压，由图可知：该水果电池的负极是 ________ 片，用水果电池给电路供电时，将 ________ 能转化为电能；
（4） 如图丁所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，棉花燃烧起来，这是因为活塞压缩气体 ________ ，使空气的内能 ________ （选填“增大”或“减小”），温度升高，引燃棉花。硝化棉燃烧后生成的颗粒物会附着在玻璃筒内壁，说明分子间存在 ________ 。
铜芯横截面积S/mm2
1.5
2
2.5
每1km铜芯电阻值R/Ω
13.3
10
8
铜芯密度ρ/（kg·m-3）
8.9×103
额定电压
220V
高温挡功率
中温挡功率
800W
低温挡功率
400W
