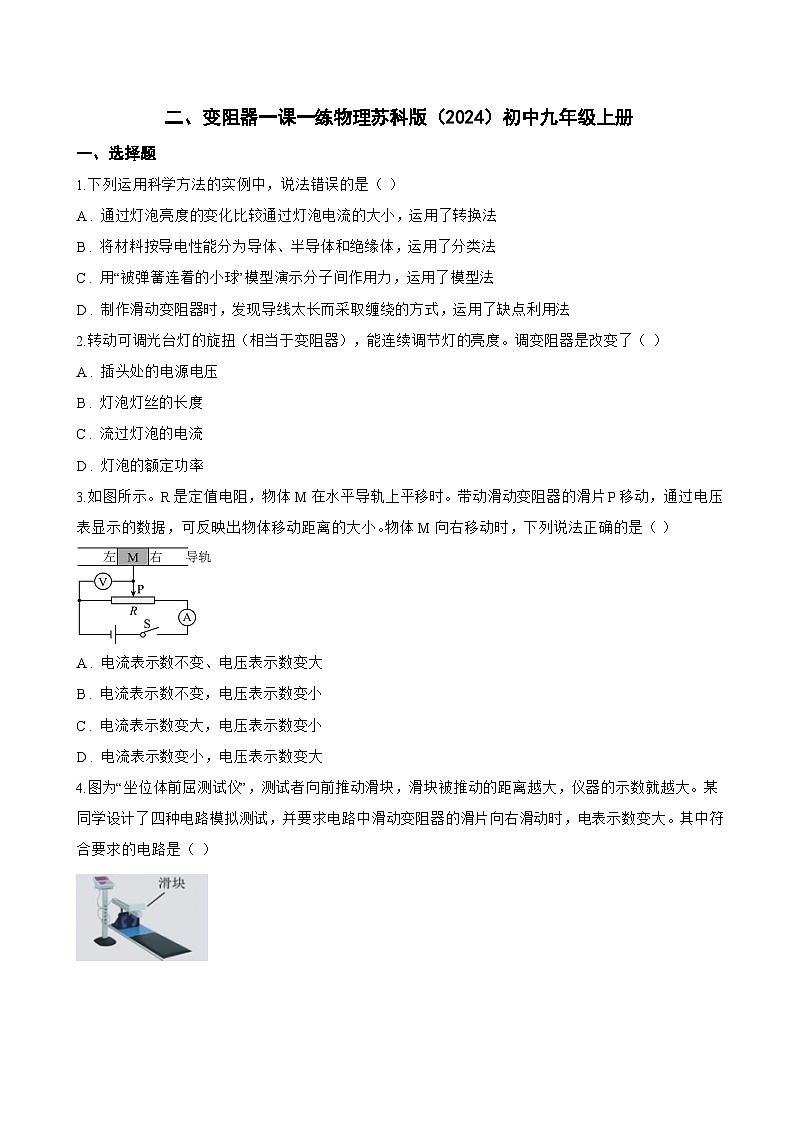

苏科版（2024）九年级上册（2024）二、变阻器课后复习题

这是一份苏科版（2024）九年级上册（2024）二、变阻器课后复习题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.下列运用科学方法的实例中，说法错误的是（ ）
A . 通过灯泡亮度的变化比较通过灯泡电流的大小，运用了转换法
B . 将材料按导电性能分为导体、半导体和绝缘体，运用了分类法
C . 用“被弹簧连着的小球”模型演示分子间作用力，运用了模型法
D . 制作滑动变阻器时，发现导线太长而采取缠绕的方式，运用了缺点利用法
2.转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。调变阻器是改变了（ ）
A . 插头处的电源电压
B . 灯泡灯丝的长度
C . 流过灯泡的电流
D . 灯泡的额定功率
3.如图所示。R是定值电阻，物体M在水平导轨上平移时。带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小。物体M向右移动时，下列说法正确的是（ ）
A . 电流表示数不变、电压表示数变大
B . 电流表示数不变，电压表示数变小
C . 电流表示数变大，电压表示数变小
D . 电流表示数变小，电压表示数变大

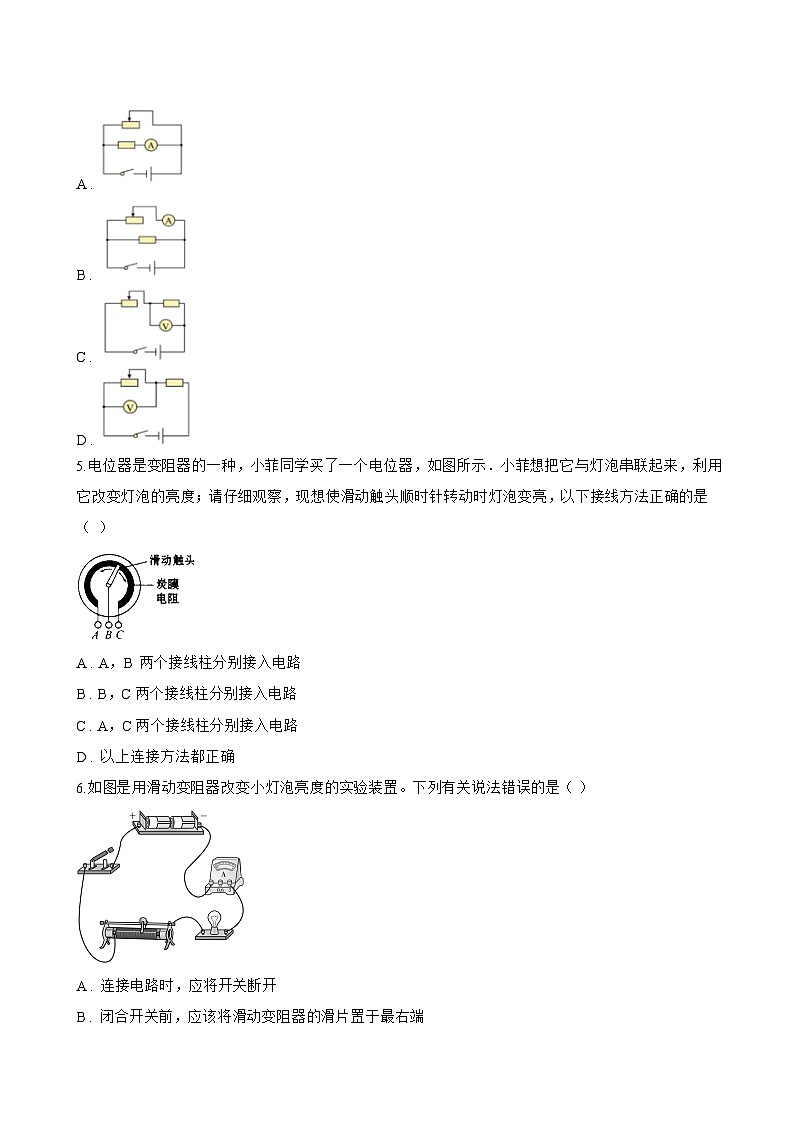

4.图为“坐位体前屈测试仪”，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。某同学设计了四种电路模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数变大。其中符合要求的电路是（ ）
A .
B .
C .
D .
5.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（ ）
A . A，B 两个接线柱分别接入电路
B . B，C两个接线柱分别接入电路
C . A，C两个接线柱分别接入电路
D . 以上连接方法都正确

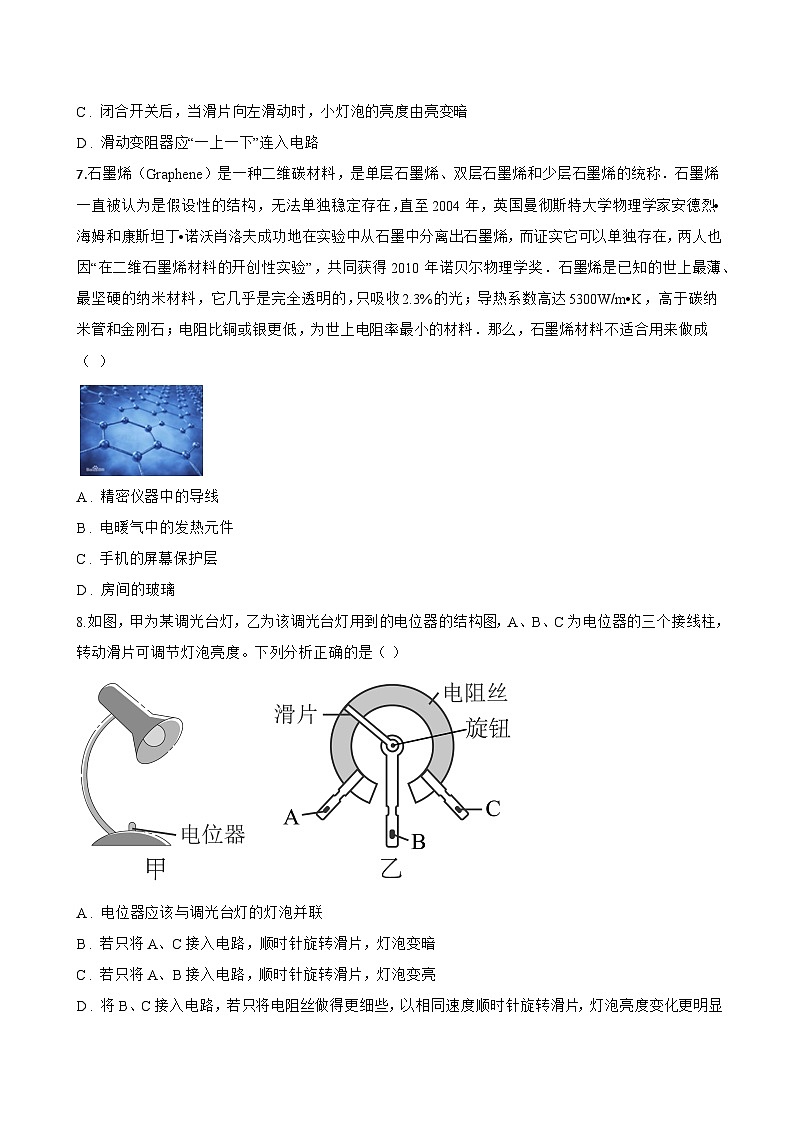

6.如图是用滑动变阻器改变小灯泡亮度的实验装置。下列有关说法错误的是（ ）
A . 连接电路时，应将开关断开
B . 闭合开关前，应该将滑动变阻器的滑片置于最右端
C . 闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗
D . 滑动变阻器应“一上一下”连入电路
7.石墨烯（Graphene）是一种二维碳材料，是单层石墨烯、双层石墨烯和少层石墨烯的统称．石墨烯一直被认为是假设性的结构，无法单独稳定存在，直至2004年，英国曼彻斯特大学物理学家安德烈•海姆和康斯坦丁•诺沃肖洛夫成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”，共同获得2010年诺贝尔物理学奖．石墨烯是已知的世上最薄、最坚硬的纳米材料，它几乎是完全透明的，只吸收2.3%的光；导热系数高达5300W/m•K，高于碳纳米管和金刚石；电阻比铜或银更低，为世上电阻率最小的材料．那么，石墨烯材料不适合用来做成（ ）
​
A . 精密仪器中的导线
B . 电暖气中的发热元件
C . 手机的屏幕保护层
D . 房间的玻璃
8.如图，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）

A . 电位器应该与调光台灯的灯泡并联
B . 若只将A、C接入电路，顺时针旋转滑片，灯泡变暗
C . 若只将A、B接入电路，顺时针旋转滑片，灯泡变亮
D . 将B、C接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
二、多选题
1.计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动。通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
A . 电流表示数不变
B . 电压表示数变大
C . 电路的总电阻变小
D . 电压表示数和电流表示数的比值变小
2.如图是一种显示汽车油箱油量的装置图，其中滑杆相当于滑动变阻器R的滑片，下列关于该装置的说法正确的是（ ）
A . 电阻R'在电路中没有作用
B . 该油量表是由电流表改装成的
C . 加油时，R接入电路的电阻减小，油量表示数增大
D . 若油量表读数减小，电阻R'消耗的电功率减小
3.当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法不正确的是（ ）
A . 白炽灯仍能发光且更省电
B . 电动机仍能转动且效率更高
C . 电饭锅仍能煮饭且效率更高
D . 电熨斗仍能熨烫衣服且更省电
4.控制体重是注重健康的一个标志，如图是某体重测试仪的工作原理图（不测量体重时，滑片P刚好处于R 2的绝缘层的上端），有关它的说法正确的是（ ）
A . 体重计是用电流表改装成的
B . 体重测试仪电路由于缺少开关，始终处于通路
C . 所测体重越重，电路中的电流越大
D . 所测体重越大，R1消耗的电功率越大
5.公路检查站的“地磅”可以检测货车是否超载。图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A . 接线柱“1”应与“3”连接
B . “显示器”由电压表改装而成
C . 若货车质量增大，则电阻 R0两端电压增大
D . 为了节约电能，电阻R可以去掉
6.图甲是反映身体柔韧水平的“坐位体前屈测量仪”，乙图是其内部电路图（电源电压恒定），两个身形接近但柔韧性差异较大的同学先后推动挡板进行测量，“显示器”示数的大小能够反映柔韧水平的高低。下列与测量仪有关的说法正确的是（ ）
A . “显示器”是电压表
B . 柔韧性好的同学测量时，电阻丝接入电路中的电阻较小
C . 柔韧水平低的同学测量时，电路中的电流较小
D . 电阻R不能去掉，它在电路中起到保护电路的作用
7.图甲是身高、体重测量仪，电路原理如图乙所示，其中压敏电阻R的阻值随压力增大而减小。当体检者站在测量仪上时，滑片P随所测量对象身高增高而上滑，下列分析正确的是（ ）
A . 体重越大，电流表示数越大
B . 体重越大，R两端的电压越大
C . 身高越高，通过 R0的电流越小
D . 身高越高，电压表示数越大
8.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A . 如果电表选择的是电压表，水量增多时电压表示数变大
B . 如果电表选择的是电流表，水量增多时电流表示数变小
C . 如果电表选择的是电流表，水量为零时电流表示数为零
D . 如果电表选择的是电流表，R0可以在水太多时保护电路
9.小明制作了一个“简易重力测量仪”，结构如图所示，其中变阻器的滑片P用一轻质硬杆与弹簧的末端C相连，随着弹簧的长度变化硬杆PC可整体上下平移，从而改变滑片P在电阻 R2上的位置。假设电源电压恒定，当秤盘内不放任何重物时，滑片P恰好处于a点，下列说法正确的是（ ）
A . 可将电流表的表盘改装用来显示重力的大小
B . 当秤盘内物体重力变大时，电压表示数变大
C . 当秤盘内物体重力变大时，电流表示数变大
D . 当秤盘内物体重力变大时，电路消耗的总功率不变
10.关于导体的电阻，下列说法中正确的是（ ）
A . 导体长度大电阻就大
B . 滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C . 电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D . 电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
三、填空题
1.有一铭牌上标有“20Ω 2A”字样的滑动变阻器，“20Ω”是滑动变阻器的 ________ ，“2A”是滑动变阻器 ________ 。
2.如图甲是内燃机工作循环中的 ________ 冲程，如图乙所示，电阻箱接入电路中的电阻是 ________ Ω。
3.旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的 ________ 来改变其接电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路，则当转轴顺时针旋转时，它连入电路的电阻将变 ________ 。
4.图是电位器原理图，结构如图所示。若要增大喇叭音量，应 ________ （选填“顺时针”或“逆时针”）转动旋钮。喇叭工作一段时间后，无论如何调节滑片，喇叭音量一直很大，响度不变，电路故障可能是电位器 ________ （选填“开路”或“短路”）。
5.图中，A、B、C、D是滑动变阻器的四个接线柱．若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将 ________ （填“变大”、“不变”或“变小”）；若将D与N相连接，接线柱 ________ 与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大．
6.某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向 ________ 端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器 ________ 。
7.油电混合动力汽车是新型节能汽车之一、它在行驶时可以用发电机给蓄电池充电，此时蓄电池可看作 ________ （选填“电源”或“用电器” ）；如图为车载收音机的音量旋钮电位器结构原理图，当滑片P沿顺时针方向旋转时，收音机的音量将 ________ （选填“变大”“变小”或“不变” ）
8.对人体的安全电压是 ________ V，一节铅蓄电池的电压 ________ V，如图所示，该电阻箱的示数为 ________ Ω。
四、实验探究题
1.爱学习的小明在物理实验室做了一些电学实验：
（1） 他选取电流表时，发现指斜如图甲所示，原因是 ________ ；调整好电流表后，他把电流表正确连入电路，此时（如图乙）电流表的读数是 ________ mA；
（2） 他又选取了一个电阻箱，如图丙所示，电阻箱的阻值范围为 ________ Ω，此时的读数为 ________ Ω；
（3） 他再研究：“串并联电路中电压规律”的实验如图丁所示的电路中闭合开关S后，电压表V 1和V 2的指针偏转角度相同，位置如图戊所示的，此时L 2两端的电压是 ________ V。
2.实验桌上有如下器材：满足实验要求的电源、已调好的电流表和电压表、开关、滑动变阻器各一个，电阻箱和足够多的导线。某同学想用实验桌上的器材探究“通过导体的电流与导体电阻的关系。”为此他将开关断开，如图所示连接电路，将滑动变阻器和电阻箱调到最大阻值并按如下步骤完成实验：
①调节电阻箱至适当阻值，闭合开关S，调节滑动变阻器滑片Р的位置，使电压表有合适的示数U，读出此时电流表的示数I，并把R、I记录在表格中。
②断开开关改变电阻箱阻值，再闭合开关S，调节滑动变阻器的滑片P，改变R两端的电压，读出此时电流表的示数I，并把R、I记录在表格中。
③仿照步骤②，再做四次实验，并把实验数据记录在表格中。
请回答下列问题：
（1） 请你指出某同学实验操作过程中存在的问题是 ________ ；
（2） 若在步骤②中增大了电阻箱阻值，要将滑片向 ________ 端移动，才能正确完成实验。（选填“a”或“b”）
（3） 设计一个实验数据记录表格 ________ 。
3.某实验小组想探究“并联电路中干路电流与各支路电流之间的关系”，设计了如图甲所示的电路图，准备测量A、B、C三处的电流。
（1） 连接电路前发现电流表指针如图乙，接下来要进行的操作是 ________ ；
（2） 检查电路连接无误后，开始实验，并读出A、B、C三处的电流表示数且记录在表格中，分析表格数据得出的实验结论：并联电路干路电流等于各支路电流之和。这样的做法你认为是 ________ （选填“正确”或“不正确”）的，理由是 ________ ；
（3） 实验小组又想利用如图丙的电路，探究电流与电阻关系时，分别将5Ω、10Ω、20Ω的定值电阻接入电路进行实验，并绘制了如图丁所示的图像。
①闭合开关前，滑动变阻器的滑片应该滑到最 ________ （选填“左”或“右”）端；
②将5Ω定值电阻换为10Ω定值电阻后，应将滑动变阻器的滑片向 ________ （选填“左”或“右”）调至适当位置，使电压表示数为 ________ V；
③由图丁所示的图像，可以得出结论 ________ ；
④若理想电源的电压是6V，则要完成三组实验测量，所选的滑动变阻器的最大阻值至少是 ________ Ω。
五、计算题
1.刘阿姨家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图所示， R1、 R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤炉的相关参数如表所示，求：
（1） 当旋钮开关调到位置“ 1”时，为 ________ 挡，调到位置“ 2”时，为 ________ 挡，调到位置“ 3”时，为 ________ 挡。 (均选填“高温”或“中温”或“低温” )
（2） 电烤炉在低温挡正常工作时的电流？ (结果保留一位小数 )
（3） 电阻 R1的阻值是多少？
（4） 电烤炉高温挡的功率？
2.电源电压为220伏，若使标有“220V 800W”的用电器能在110V至220V的电压下工作（用电器的电阻值恒定），求：
（1） 要使用电器达到使用要求，电路中应连接一个什么样的电器？怎样连接？
（2） 这个电器消耗的最大功率是多少？
3.如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器 R1标有“15 Ω 1A”，滑片P每移动1cm， R1的电阻变化0.5 Ω ， 定值电阻 R2=20Ω。求：
（1） 当滑片P位于最左端时，电流表的示数；
（2） 某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3） 若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R 2时，其阻值不能小于多少？
4.质量为50kg的物体在一个水平向右的拉力F的作用下，沿水平地面以0.2m/s的速度做匀速直线运动，已知物体受到的摩擦力是他本身受到重力的0.2倍，求：
（1） 木块受到的拉力大小；
（2） 若物体速度增大为0.4m/s并匀速运动，求物体受到的摩擦力；
（3） 若水平拉力增大为120牛，物体受到的摩擦力的大小是多少？（g＝10N/kg）
六、综合题
1.物理是以实验为基础的科学，请根据你掌握的实验操作技能，完成下列各题。
（1） 图甲中电阻箱的示数为 ________ Ω；图乙中电能表的示数为 ________ kW·h。
（2） 图丙是实验室中的滑动变阻器，通过滑片改变 ________ 的长度，就改变了连入电路中的电阻值。若要把它其中两个接线柱连接到电路中，并能改变电路中的电流大小，共有 ________ 种接法。
（3） 如图丁所示的电磁继电器，当控制电路接通时， ________ （填“红”或“绿”）灯亮；
2.根据下面各图所给信息填空.
（1） 如图所示是从墙上平面镜中看到的石英钟的像，此刻石英钟所示的时刻是 ________ ；
（2） 小车全程的平均速度是 ________ m/s；
（3） 量筒内液体的体积是 ________ mL；
（4） 要使接入电路的电阻增大，滑片P应该向 ________ 端移动．
3.某科技小组设计了一个自动雨刮器控制系统，其刮水的速度能够随着雨量的大小而相应地发生变化，雨停后，刮水器自动停止工作；如图所示，图a是由一组手指状平行金属线组成的雨水检测网器件，图b是自动控制系统的模拟电路；
（1）将检测网竖立并浸入雨水中不同深度处进行实验，记录数据如下：
①雨水检测金属网在电路中起到的作用更类似于 ________ （选填“开关”或“滑动变阻器”）；
②根据表中的现象和数据，解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量变大，检测金属网浸入雨水部分变大， ________ ；
（2）活动小组发现无雨水时，电动机不能工作，无法实现无雨时车窗的清洗，于是增加了一个电路元件改进了电路，将“”和“增加的元件”连入电路ab间，绘制在图c中； ________
（3）根据活动小组的上述设计，无雨水时能不能改变刮水器刮水的速度？ ________ 。
额定电压
220V
高温挡功率
中温挡功率
800W
低温挡功率
400W
检测浸入雨水中部分
未浸入
13浸入
23浸入
全部浸入
电流表的示数/A
0
0.16
0.20
0.32
