苏科版（2024）九年级上册（2024）第十四章 欧姆定律二、变阻器同步达标检测题

这是一份苏科版（2024）九年级上册（2024）第十四章 欧姆定律二、变阻器同步达标检测题，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

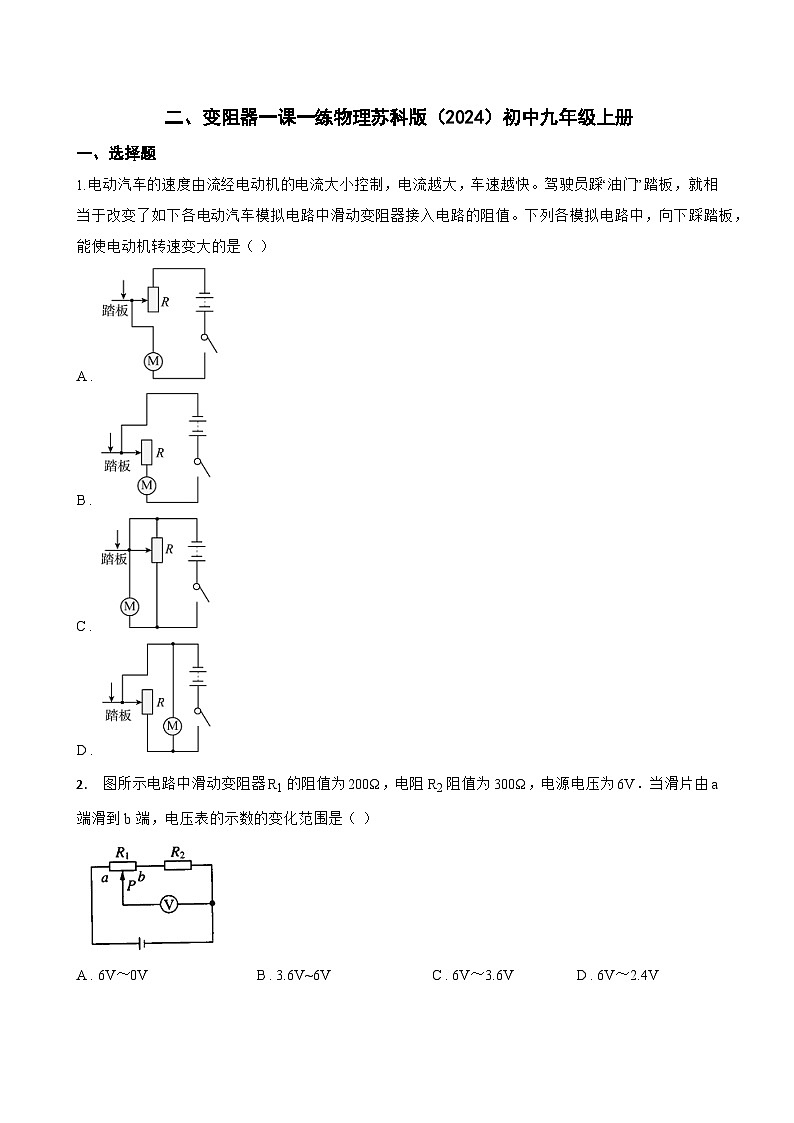

1.电动汽车的速度由流经电动机的电流大小控制，电流越大，车速越快。驾驶员踩“油门”踏板，就相当于改变了如下各电动汽车模拟电路中滑动变阻器接入电路的阻值。下列各模拟电路中，向下踩踏板，能使电动机转速变大的是（ ）
A .
B .
C .
D .
2. 图所示电路中滑动变阻器R1的阻值为200Ω，电阻R2阻值为300Ω，电源电压为6V．当滑片由a端滑到b端，电压表的示数的变化范围是（ ）
A . 6V～0V B . 3.6V~6V C . 6V～3.6V D . 6V～2.4V

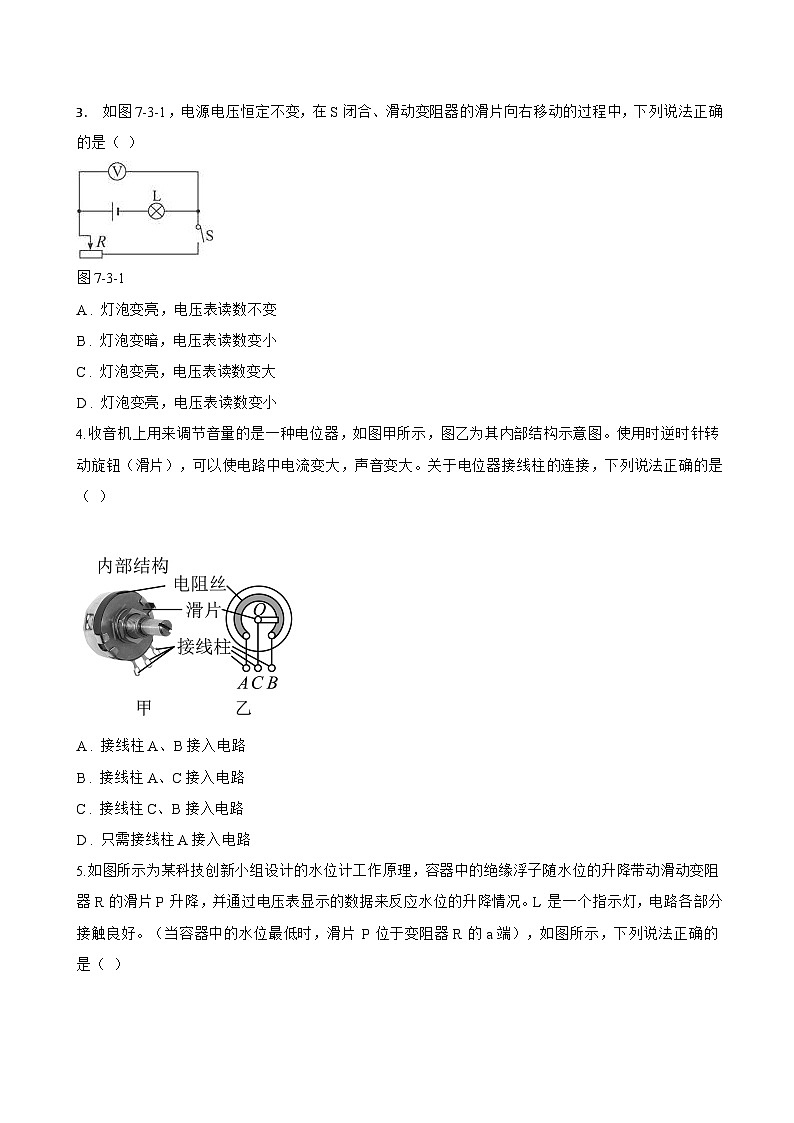

3. 如图7-3-1，电源电压恒定不变，在S闭合、滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）
图7-3-1
A . 灯泡变亮，电压表读数不变
B . 灯泡变暗，电压表读数变小
C . 灯泡变亮，电压表读数变大
D . 灯泡变亮，电压表读数变小
4.收音机上用来调节音量的是一种电位器，如图甲所示，图乙为其内部结构示意图。使用时逆时针转动旋钮（滑片），可以使电路中电流变大，声音变大。关于电位器接线柱的连接，下列说法正确的是（ ）
A . 接线柱A、B接入电路
B . 接线柱A、C接入电路
C . 接线柱C、B接入电路
D . 只需接线柱A接入电路

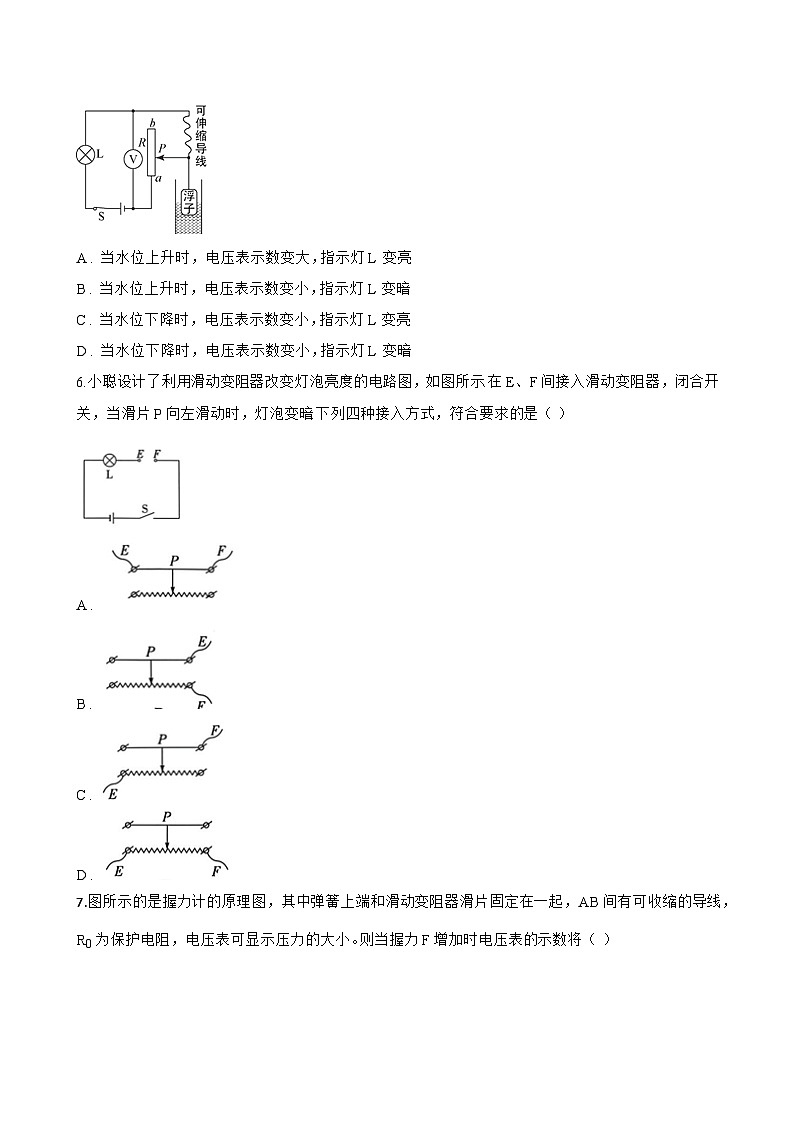

5.如图所示为某科技创新小组设计的水位计工作原理，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P 升降，并通过电压表显示的数据来反应水位的升降情况。L 是一个指示灯，电路各部分接触良好。（当容器中的水位最低时，滑片 P 位于变阻器R 的a端），如图所示，下列说法正确的是（ ）
A . 当水位上升时，电压表示数变大，指示灯L 变亮
B . 当水位上升时，电压表示数变小，指示灯L 变暗
C . 当水位下降时，电压表示数变小，指示灯L 变亮
D . 当水位下降时，电压表示数变小，指示灯L 变暗
6.小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示.在E、F间接入滑动变阻器，闭合开关，当滑片 P 向左滑动时，灯泡变暗.下列四种接入方式，符合要求的是（ ）
A .
B .
C .
D .
7.图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将（ ）
A . 变大 B . 变小 C . 不变 D . 无法确定
8.有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（ ）
A . 1A B . 2A C . 3A D . 无法确定
二、多选题
1.如图所示，是电学中常见的电路图，在 A､ B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A . 探究电流与电压的关系—改变定值电阻两端电压
B . 探究电流与电阻的关系—调节电阻两端电压成倍数变化
C . 测量定值电阻的阻值—多次测量求平均值，减小误差
D . 测量小灯泡的电功率—改变小灯泡两端电压，求平均电功率
2.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（ ）
A . 只把A和B接入电路，无法改变通过电位器的电流
B . 只把A和C接入电路，无法改变通过电位器的电流
C . 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
D . 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
3.控制体重是注重健康的一个标志，如图是某体重测试仪的工作原理图（不测量体重时，滑片P刚好处于R 2的绝缘层的上端），有关它的说法正确的是（ ）
A . 体重计是用电流表改装成的
B . 体重测试仪电路由于缺少开关，始终处于通路
C . 所测体重越重，电路中的电流越大
D . 所测体重越大，R1消耗的电功率越大
4.如图甲是体育课上坐位体前屈测量仪，图乙是同学们设计的模拟电路，闭合开关，当推动绝缘柄使滑动变阻器的滑块向左移动，利用示数增大的电表反映测量成绩；在此测试过程中下列分析正确的是（ ）
A . 用电流表示数反映测量成绩
B . 向左推的距离越大，电压表示数越大
C . 向左推时电流表示数变小，电压表示数变小
D . 向左推的距离越大，电压表与电流表的比值变小
5.小明制作了一个“简易重力测量仪”，结构如图所示，其中变阻器的滑片P用一轻质硬杆与弹簧的末端C相连，随着弹簧的长度变化硬杆PC可整体上下平移，从而改变滑片P在电阻 R2上的位置。假设电源电压恒定，当秤盘内不放任何重物时，滑片P恰好处于a点，下列说法正确的是（ ）
A . 可将电流表的表盘改装用来显示重力的大小
B . 当秤盘内物体重力变大时，电压表示数变大
C . 当秤盘内物体重力变大时，电流表示数变大
D . 当秤盘内物体重力变大时，电路消耗的总功率不变
6.绿色环保纯电动驱动的汽车越来越普遍，如图是电动汽车“加油门（脚向下踩）”时的原理图，其中 R0是定值电阻，“加油门”时车速仪示数变大，则“加油门”过程中，下列判断正确的是（ ）
A . 电压表的示数变大
B . 电流表的示数变大
C . 整个电路的电功率变小
D . 电压表的示数与电流表的示数的比值变小
7.在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（ ）
A . 保护电路
B . 改变电路中的电流
C . 改变被测电阻两端的电压
D . 改变被测电阻的阻值
8.生活充满精彩，我们的生活中用到变阻器的有（ ）
A . 汽车近远光的互换
B . 电动玩具的跳跃
C . 收音机调台的装置
D . 装修时新安装的可改变亮度的吸顶灯
三、填空题
1.电阻箱是一种箱式变阻器，由若干个不同阻值的定值电阻，按一定的方式连接而成。使用时，把两个接线柱接入电路（两接线柱不分正负），调节旋盘就能得到 0~XXXΩ之间的任意阻值（通常顺时针方向转动旋盘）。如图所示，电阻箱阻值的读数是 ________ Ω ， 此电阻箱能接入电路中的最大阻值是 ________ Ω。
2.为在 ________ 电压下测出小灯泡的额定功率，需要用 ________ 调节小灯泡两端的电压即可；如果调节的电压略高于额定电压，若实际电压为额定电压的1.2倍，则实际功率为额定功率的 ________ 倍．（假设电阻值不变）
3.图甲中，铅笔的长度是 ________ cm；图乙中，电阻箱的读数是 ________ 。
4.随着我国经济的飞达发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R 0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 ________ ，电流表的示数将 ________ （选填“变大”、“变小”或“不变”）．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图 ________ 元件两端．
5.电流表接通前的状态如图甲所示，则需要对电流表进行 ________ ；乙图中电压表的读数为 ________ V；丙图电阻箱的读数为 ________ Ω。
四、实验探究题
1.叶子姐姐利用学过的物理知识设计了一个拉力计，图甲是其原理图，金属弹簧左端固定，右端和金属滑片结合在一起(弹簧的电阻不计， P与 ab间的摩擦不计)， ab是一根长为5cm的均匀电阻丝，其阻值为25Ω，已知该弹簧伸长的长度Δ l与所受拉力 F间的关系如图乙所示(拉力为0时，滑动触头 P在电阻丝最左端 a点)，电源电压 U＝3V，电流表的量程为0～0.6A，请回答：
（1） 拉力越大，接入电路中的电阻越 ________ ；
（2） 为了保证电流表安全使用，拉力 F的最大值是 ________ N；
（3） 当拉力为200N时图甲中电流表的示数为 ________ A；
（4） 弹簧的劲度系数，一般用 k表示，在数值上等于弹簧伸长(或缩短)单位长度时的弹力．根据图乙，该弹簧的劲度系数 k＝ ________ N/m；
（5） 该电子拉力计上电流表的示数 I与拉力 F的大小有关，写出 I与 F的关系式为 ________ (代入已知量，结果用 F表示)．
2.用如图甲所示电路测电阻 R的阻值。
（1） 根据图甲将图乙所示的实物电路连接完整 ________ 。
（2） 闭合开关，发现电流表几乎无示数，电压表示数接近电源电压，若只在 R处发生故障，则故障是 ________ 。
（3） 排除故障后，移动滑片至 ________ (选填“ A”或“ B” )端，闭合开关，多次测量。
（4） 将实验数据在图丙中描点 a、 b、 c之后才发现电压表未调零。于是将电压表调零后重做实验，将正确的数据在图丙中描点 A、 B、 C ， 处理数据得到待测电阻的阻值是 ________ Ω。 (结果保留一位小数)
（5） 根据图丙中信息，可以得出电压表未调零时，接入电路前指针指在 ________ V处。
五、计算题
1.电源电压为220伏，若使标有“220V 800W”的用电器能在110V至220V的电压下工作（用电器的电阻值恒定），求：
（1） 要使用电器达到使用要求，电路中应连接一个什么样的电器？怎样连接？
（2） 这个电器消耗的最大功率是多少？
2.质量为50kg的物体在一个水平向右的拉力F的作用下，沿水平地面以0.2m/s的速度做匀速直线运动，已知物体受到的摩擦力是他本身受到重力的0.2倍，求：
（1） 木块受到的拉力大小；
（2） 若物体速度增大为0.4m/s并匀速运动，求物体受到的摩擦力；
（3） 若水平拉力增大为120牛，物体受到的摩擦力的大小是多少？（g＝10N/kg）
3.刘阿姨家买了一个三挡位的电烤炉，电烤炉加热板部分的简化电路如图所示， R1、 R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤炉的相关参数如表所示，求：
（1） 当旋钮开关调到位置“ 1”时，为 ________ 挡，调到位置“ 2”时，为 ________ 挡，调到位置“ 3”时，为 ________ 挡。 (均选填“高温”或“中温”或“低温” )
（2） 电烤炉在低温挡正常工作时的电流？ (结果保留一位小数 )
（3） 电阻 R1的阻值是多少？
（4） 电烤炉高温挡的功率？
六、综合题
1.物理兴趣小组想要设计一个模拟调光灯的电路。
（1） 小珠利用滑动变阻器设计了如题图甲所示的电路，该电路是通过改变连入电路电阻丝的 ________ 来改变灯泡亮度的。
（2） 小海利用电位器设计了如图乙所示的电路，增加电阻R 0的作用是 ________ 。为了实现电位器顺时针转动时灯泡变亮，应该A、B端与接线柱 ________ （选填“1和2”、“2和3”或“1和3”）相连。
（3） 小珠小海一起利用光敏电阻R和发光二极管设计了如图丙所示的智能调光电路，光敏电阻的阻值R随光照强度E的变化图像如图丁所示，可知随着光照强度的增强，R的阻值 ________ （选填“增大”、“减小”或“不变”）。光线变弱时，二极管的亮度会 ________ （选填“变亮”、“变暗”或“不变”）。
（4） 常见的LED灯，由发光二极管组成，是一种将电能主要转化为光能的发光器件。与白炽灯相比，LED灯的优点是 ________ （写出一点即可）。
2.（1）小明在做电学实验时，看到滑动变阻器的铭牌上标有如1图所示字样，“20Ω”表示 ________ ；“2A”表示 ________ 。
（2）在连接实物时，开关应该 ________ ，滑动变阻器滑片应移到阻值 ________ （选填“最大”或“最小”）处。
（3）在用校准好的器材做实验的过程中，小明连接完了电路，闭合开关，发现电流表的指针如图2图甲所示，造成这种情况的原因是： ________ ；改正电路后，电流表示数如图2图乙所示，读数是 ________ A。
（4）图3是小刚连接的用电压表、电流表测小灯泡电压和电流，滑动变阻器控制小灯泡亮度的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光，经检查，是由于其中一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线 ________ 。
3.如图所示：
（1） 甲图中温度计的示数为 ________ ℃．
（2） 乙图中电阻箱的示数为 ________ Ω．
额定电压
220V
高温挡功率
中温挡功率
800W
低温挡功率
400W
