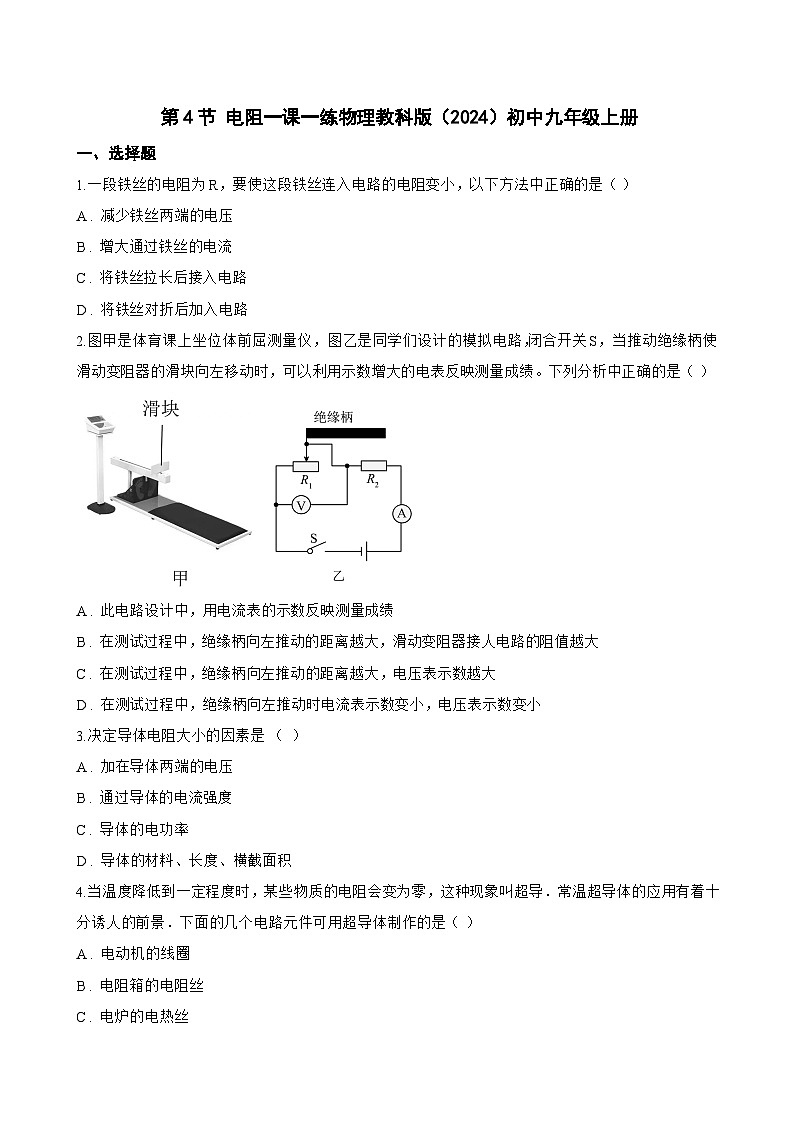

1.一段铁丝的电阻为R，要使这段铁丝连入电路的电阻变小，以下方法中正确的是（ ）
A . 减少铁丝两端的电压
B . 增大通过铁丝的电流
C . 将铁丝拉长后接入电路
D . 将铁丝对折后加入电路
2.图甲是体育课上坐位体前屈测量仪，图乙是同学们设计的模拟电路，闭合开关S，当推动绝缘柄使滑动变阻器的滑块向左移动时，可以利用示数增大的电表反映测量成绩。下列分析中正确的是（ ）
A . 此电路设计中，用电流表的示数反映测量成绩
B . 在测试过程中，绝缘柄向左推动的距离越大，滑动变阻器接人电路的阻值越大
C . 在测试过程中，绝缘柄向左推动的距离越大，电压表示数越大
D . 在测试过程中，绝缘柄向左推动时电流表示数变小，电压表示数变小
3.决定导体电阻大小的因素是 （ ）
A . 加在导体两端的电压
B . 通过导体的电流强度
C . 导体的电功率
D . 导体的材料、长度、横截面积
4.当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（ ）
A . 电动机的线圈
B . 电阻箱的电阻丝
C . 电炉的电热丝
D . 白炽灯泡的灯丝

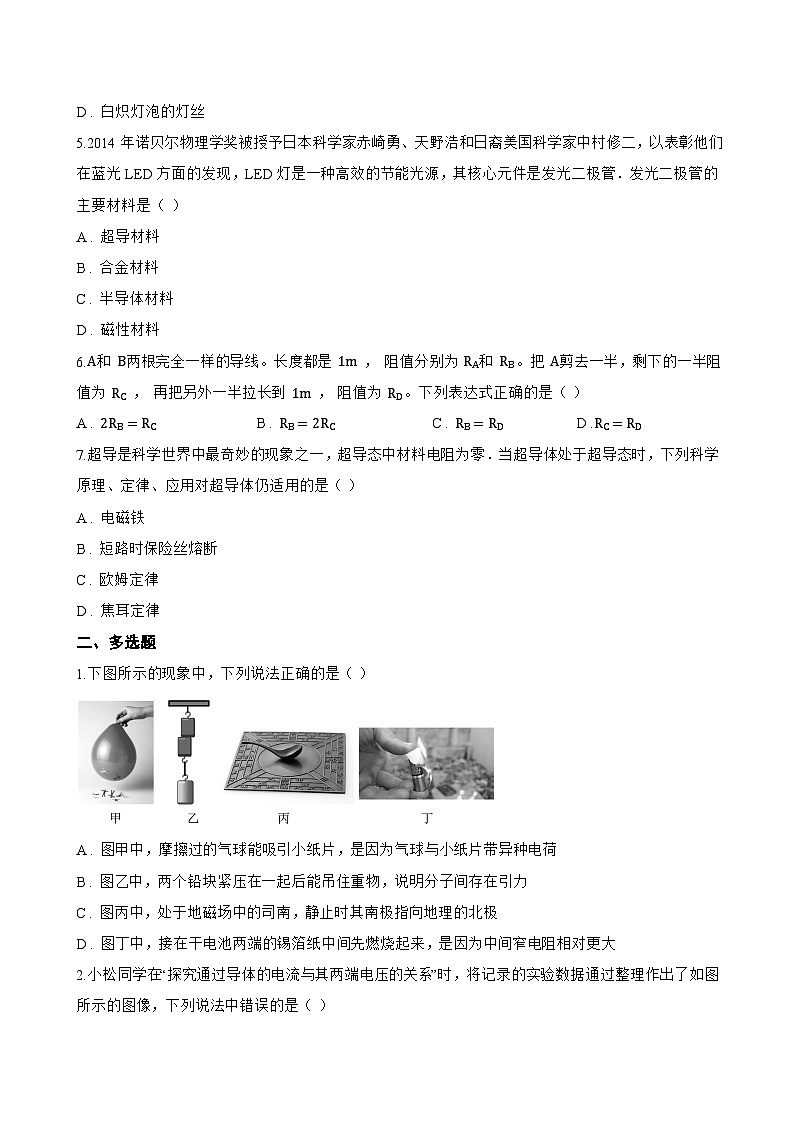

5.2014年诺贝尔物理学奖被授予日本科学家赤崎勇、天野浩和日裔美国科学家中村修二，以表彰他们在蓝光LED方面的发现，LED灯是一种高效的节能光源，其核心元件是发光二极管．发光二极管的主要材料是（ ）
A . 超导材料
B . 合金材料
C . 半导体材料
D . 磁性材料
6.A和 B两根完全一样的导线。长度都是 1m ， 阻值分别为 RA和 RB。把 A剪去一半，剩下的一半阻值为 RC ， 再把另外一半拉长到 1m ， 阻值为 RD。下列表达式正确的是（ ）
A . 2RB=RC B . RB=2RC C . RB=RD D .RC=RD
7.超导是科学世界中最奇妙的现象之一，超导态中材料电阻为零．当超导体处于超导态时，下列科学原理、定律、应用对超导体仍适用的是（ ）
A . 电磁铁
B . 短路时保险丝熔断
C . 欧姆定律
D . 焦耳定律
二、多选题
1.下图所示的现象中，下列说法正确的是（ ）
A . 图甲中，摩擦过的气球能吸引小纸片，是因为气球与小纸片带异种电荷
B . 图乙中，两个铅块紧压在一起后能吊住重物，说明分子间存在引力
C . 图丙中，处于地磁场中的司南，静止时其南极指向地理的北极
D . 图丁中，接在干电池两端的锡箔纸中间先燃烧起来，是因为中间窄电阻相对更大

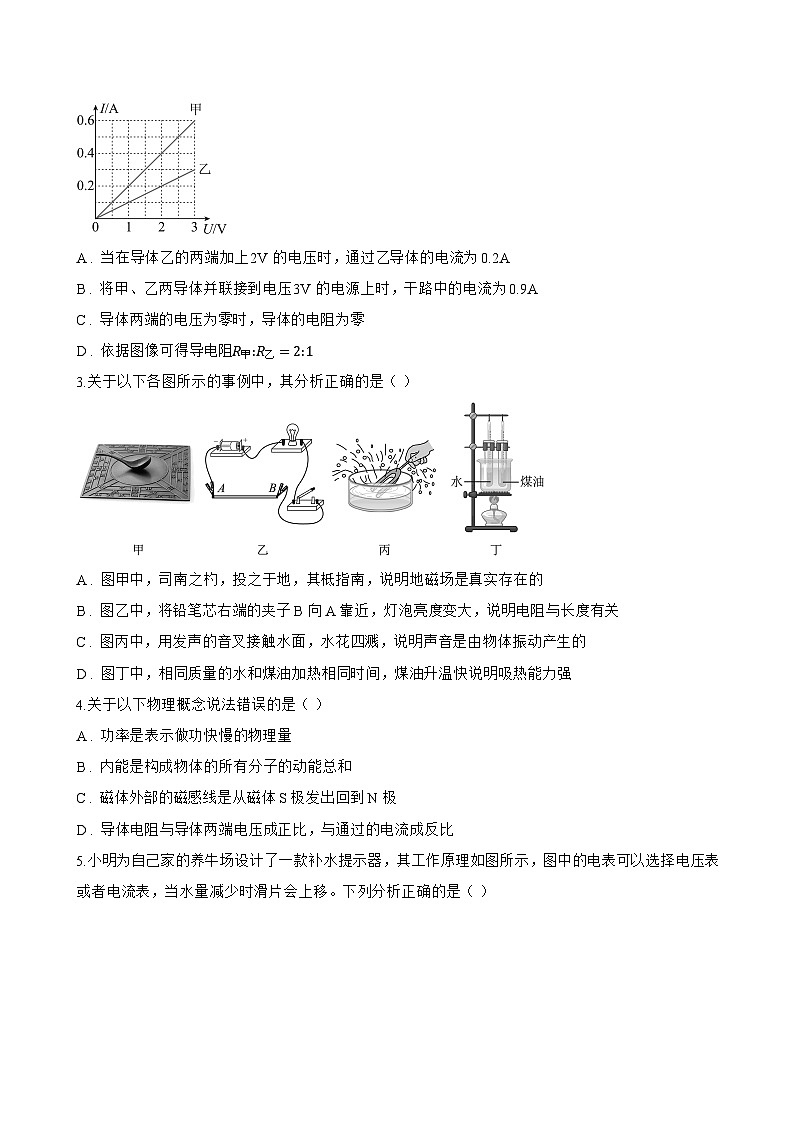

2.小松同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（ ）
A . 当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2A
B . 将甲、乙两导体并联接到电压3V的电源上时，干路中的电流为0.9A
C . 导体两端的电压为零时，导体的电阻为零
D . 依据图像可得导电阻R甲:R乙=2:1
3.关于以下各图所示的事例中，其分析正确的是（ ）

A . 图甲中，司南之杓，投之于地，其柢指南，说明地磁场是真实存在的
B . 图乙中，将铅笔芯右端的夹子B向A靠近，灯泡亮度变大，说明电阻与长度有关
C . 图丙中，用发声的音叉接触水面，水花四溅，说明声音是由物体振动产生的
D . 图丁中，相同质量的水和煤油加热相同时间，煤油升温快说明吸热能力强
4.关于以下物理概念说法错误的是（ ）
A . 功率是表示做功快慢的物理量
B . 内能是构成物体的所有分子的动能总和
C . 磁体外部的磁感线是从磁体S极发出回到N极
D . 导体电阻与导体两端电压成正比，与通过的电流成反比
5.小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，图中的电表可以选择电压表或者电流表，当水量减少时滑片会上移。下列分析正确的是（ ）
A . 如果电表选择的是电压表，水量增多时电压表示数变大
B . 如果电表选择的是电流表，水量增多时电流表示数变小
C . 如果电表选择的是电流表，水量为零时电流表示数为零
D . 如果电表选择的是电流表，R0可以在水太多时保护电路
6.温度能明显地影响金属导体和半导体材料的导电性能，如图所示的图线分别为某金属导体和某半导体的电阻随温度变化的关系曲线，则（ ）
A . 图线1反映半导体材料的电阻随温度的变化关系
B . 图线2反映金属导体的电阻随温度的变化关系
C . 图线1反映金属导体的电阻随温度的变化关系
D . 图线2反映半导体材料的电阻随温度的变化关系
7.探究世界的奥秘，需要我们像科学家一样进行科学探究，在许多科学探究中，研究的问题涉及两个及以上的变量时，每次应只改变其中一个变量，而控制其他变量不变，下列物理实验中，运用了这种方法的是（ ）
A . 探究电流与电压、电阻的定量关系
B . 探究导体电阻大小与哪些因素有关
C . 研究电流类比水流，研究电压类比水压
D . 探究串联电路中各处的电流有什么关系
8.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（ ）
A . 只把A和B接入电路，无法改变通过电位器的电流
B . 只把A和C接入电路，无法改变通过电位器的电流
C . 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
D . 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
9.关于材料的性质及其应用，下列说法中不正确的是（ ）
A . 利用半导体之称的发光二极管，具有单向导电性
B . 铁丝的电阻比铜丝的电阻大
C . 铜的导电性较好，可用来制作导线
D . 超导体在极低的温度时电阻为零，是制作电阻的好材料
三、填空题
1.用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了 ________ （选填“同种”或“异种”）电荷而互相吸引；将梳子粘上自来水后再梳，头发飘起的现象立刻消失，因为自来水是 ________ （选填“导体”或“绝缘体”），能将头发和梳子所带电荷释放。
2.中国制造无人机灯光秀备受各国青睐，为节约能源使用LED作为光源，LED是由 ________ 材料制成的。无人机分为电力无人机和油力无人机，油力无人机将油燃烧的化学能转化为 ________ 能。
3.老楼安装爬楼“神器”，解决了腿脚不便的老人上下楼的难题。某款爬楼神器的主要参数如表，这款神器充满电后可以连续使用 ________ h；为安全考虑，若电量不足时，要求强制充电 10 分钟后才能再次使用，充电10 分钟可以增加 ________ J 的电能；这种踏板电梯刷 IC 卡就能使用，IC 卡又称集成电路卡，主要利用 ________ 制作而成。（填“半导体”或“超导体”）
4.小明自制了一盏可调节亮度的台灯，电路如图所示，粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中 ________ 之间（选填“a、b”或“c、d”）；连好电路后，若要使灯泡变暗，应将滑动变阻器的滑动片向 ________ 移动。
5.如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流 ________ 通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为 ________ 伏。
四、实验探究题
1.探究“电流与电阻的关系”时，实验器材有：电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻4个（5Ω、10Ω、20Ω、50Ω），开关一个，导线若干。小明等同学设计了如图甲所示的电路图。
（1） 按照电路图连接电路，闭合开关前，应将滑动变阻器的滑片移到最 ________ （选填“左”或“右”）端；
（2） 图丙是根据实验数据画出的定值电阻的I-R图像，由此可知，将定值电阻由5Ω更换为10Ω时，应向 ________ （选填“左”或“右”）适当调节滑动变阻器的滑片P，使电压表示数保持 ________ V不变；
（3） 根据图丙的I-R图像，可得，当电压一定时， ________ ；
2.小昕在台灯下看书时，感觉灯光太亮，如图甲。她找来同桌小洋，想利用所学物理知识制作一盏简易调光台灯，达到调节灯光亮度的目的。
（1） 小昕尝试利用铅笔芯和鳄鱼夹实现了调节灯泡亮度的功能，如图乙所示。图乙中的连线有一处明显错误是 ________ ；改正后，闭合开关，调节鳄鱼夹M、N之间的距离，发现灯泡亮度和电流表示数都会发生变化，这一现象说明导体的电阻与其 ________ 有关；
（2） 由于铅笔芯易断，小洋在实验室找了一个电位器来替代铅笔芯，如图丙，其内部结构如图丁。小洋查找到表格中的信息，为更好实现电位器调节灯泡亮度的功能，电位器内的电阻丝应选用 ________ （选填“铜丝”或“镍铬合金丝”）更合适；
（3） 请在图戊中用笔画连线，能实现顺时针旋转电位器旋钮时灯泡变亮 ________ ；
（4） 小昕提出用LED灯替代小灯泡可能会更加节能，她分别测出小灯泡和LED发光时的电压、电流和对应的亮度值，记录了数据如表：
请根据以上信息，通过计算说明小灯泡和LED哪个更节能： ________ 。
五、计算题
1.小慧将标有“24V 60W”字样的小灯泡接在如图甲所示的电路中，电源的输出电压恒为12V，闭合开关时（t=0），开始用传感器记录电路中电流随时间变化的情况如图乙所示。利用高速摄影技术可以观察到前0.04s灯丝经历了从不发光、微微发光到逐渐变亮的过程，第0.04s后灯泡亮度不变并持续稳定发光。
（1） t=0.05s时，灯丝的实际功率是多少？
（2） 小灯泡亮度不变后，灯丝持续发光10s产生的热量是多少？
（3） 0∼0.04s，灯丝的电阻大小 ________ （选填“变小”或“不变”或“变大”），判断依据是 ________ 。
2.我们知道，导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积等因素有关。
（1）在图甲所示的电路中，R1、R2是长度不同的电阻丝（其他均相同），其中 R1=10Ω，R2=20Ω，U=3V ， 求电路中的电流；
（2）如图乙所示，将 R1、R2串联起来构成一根电阻丝（不考虑长度的变化），移动滑片，求电压表示数变化范围；
（3）已知在其他条件不变的情况下，导体的电阻与长度成正比。若图乙中串联起来的电阻丝总电阻为R，单位长度的电阻丝阻值为 R0 ， 当滑片从下往上滑动时，通过计算说明电压表示数 U'与 PB 段电阻丝长度l之间的定量关系。
3.如图 8.9 所示， 相距 40 km 的 A，B 两地架两条输电线， 电阻共为 800Ω ， 如果在 A，B 间的某处发生短路， 这时接在 A 处的电压表示数为 10 V ， 电流表的示数为 40 mA ， 求发生短路处距 A 处有多远。
六、综合题
1.半导体二极管
半导体二极管主要由P型半导体、N型半导体、接线端、外壳组成，其结构及对应的电路符号如图甲、乙所示。二极管具有单向导电性，当二极管两端加正向电压时，电流从正接线端流进二极管时，二极管导通，相当于一根导线，必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，只有当正向电压达到某一数值（锗管约为0.1V，硅管约为0.5V）以后，二极管才能真正导通，导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V）。而电流负接线端流入时，二极管断路，实际上不会有电流通过。
（1）如图丙，已知电源电压为3V，则开关S闭合后，灯泡L ________ （能/不能）发光，电压表的示数为 ________ V；
（2）如图丁所示，将一个锗材料二极管、电阻R和电流表串联接入电路中，电源电压恒为3V不变，电阻R1＝30Ω。开关S闭合后，电流表有示数，电压表的示数为 ________ V，电流表示数为 ________ A；
（3）科研人员利用P型元件和N型元件串联，如图戊所示，当电流通过时，P、N型材料的两端会产生温度差（珀尔帖效应），从而制成了电脑的散热器，如图所示，在电流方向由N流向P的地方吸热，而在电流方向从P流向N的地方放热。如图相当于一个 ________ 联电路，靠近电脑发热体（CPU）的是图中 ________ （上方/下方）的陶瓷片。
2.若输电线发生了短路，如何确定短路的位置？小华与同组同学对相关问题进行了探究。
（1）他们查询得知，输电线的电阻与长度成正比，1m长的输电线电阻为R0。根据这一知识，当短路故障出现时，测量出短路处到检测点之间输电线的总电阻Rx ， 就可以计算出短路处到检测点的长度为L= ________ （用R0、Rx表示）；
（2）为模拟Rx的测量，他们设计了如图1所示装置，用电阻丝MN和PQ模拟输电线，电阻丝电阻与长度成正比，且LMN=LPQ=1m，RMN=RPQ=10Ω；用短导线连接模拟输电线短路；从检测盒引出的两导线分别与N、Q相连即可进行测量。下列选项是他们设计的四个检测盒，Rx表示短路处到检测点的总电阻，电源电压恒为6V，电压表量程为0~3V，电流表量程为0~0.6A，定值电阻R1=20Ω。其中能测量Rx且能保证电表安全的是 ________ （填字母）；
（3）他们继续改进设计，最终用如图2所示检测盒进行测量，增添的定值电阻R2阻值未知，其他元件规格不变。某次实验中，短路导线在电阻丝上的连接点同步移动了0.5m，电压表示数由1.80V变为2.25V。则当电压表示数为2.50V时，MN接入电路的长度为 ________ m；
（4）关于用检测盒确定实际输电线短路位置的思考，下列说法中不正确的是 ________ （填字母）。
A．适用于某两地之间输电线的检测盒，可直接用于其他输电线
B．短路处到检测点，单根输电线长度大于两地之间的直线距离
C．导致输电线接通的物体可能有电阻，确定位置时要考虑该因素
D．可将电压表刻度改为输电线长度值，方便于直接读出长度值
3.（1）如图所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐，到达设定时间，“定时开关”会自动断开。当“定时开关”处于闭合状态时，指示灯 ________ （选填“会”或“不会”）亮；到达设定时间，“播放器”将会 ________ （选填“开始”或“停止”）播放音乐。
（2）如图所示，一串水果上平行插入锌片和铜片，用导线将水果与LED灯和电流表连接，闭合开关，发现LED灯发光，电流表读数正常，水果在电路中相当于电源，A端是 ________ 极（选填“正”或“负”）；LED灯主要材料是 ________ （选填“导体”“半导体”或“超导体”）。
（3）某导体两端电压为6V时，通过它的电流为0.3A；当该导体两端电压为3V时，通过它的电流为 ________ A，当该导体两端电压为0V时，它的电阻为 ________ Ω。
充电电压/电流
220V/1.2A
锂电池规格
24V 12Ah（一节）
电机功率
400W
速度
0.12m/s
最大载重
120kg
导线
长度/m
横截面积/mm2
阻值/Ω
铜丝
0.5
0.02
0.5
镍铬合金丝
0.5
0.02
50
类型
电压/V
电流/A
亮度/Lux
小灯泡
1.2
0.18
50
LED
2.7
0.01
50
