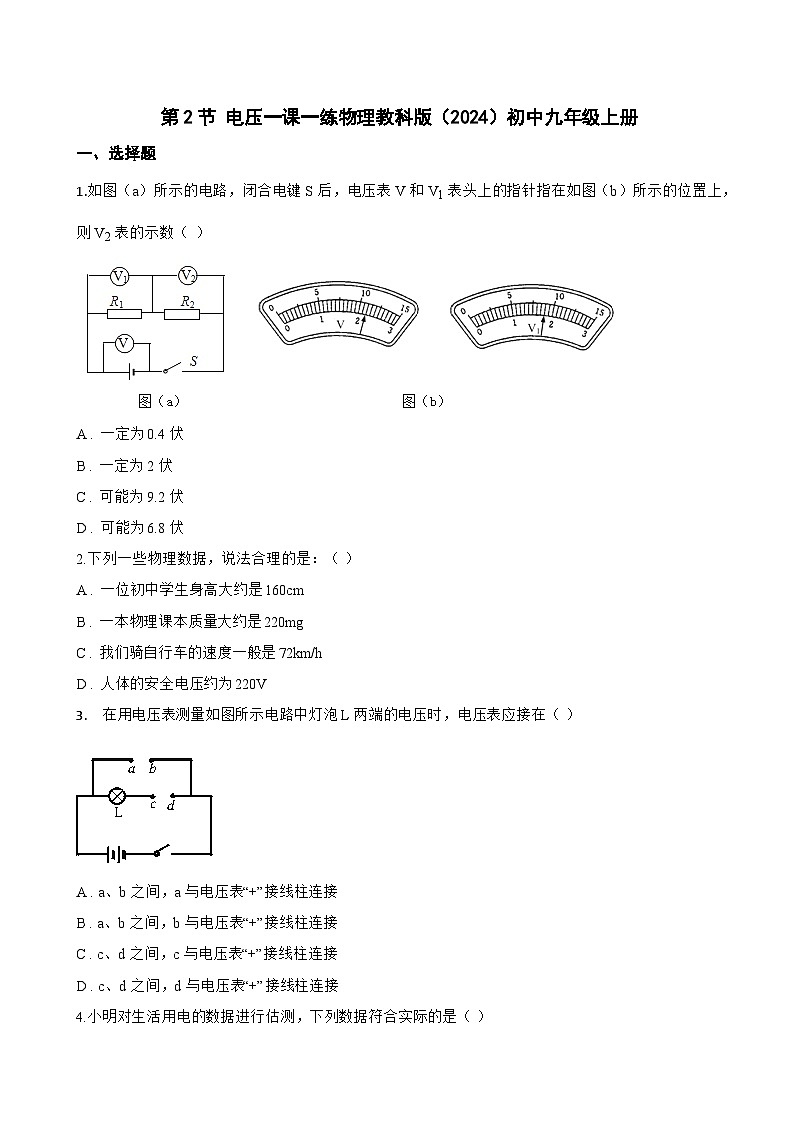

物理九年级上册（2024）第4章 电流、电压和电阻第2节 电压测试题

这是一份物理九年级上册（2024）第4章 电流、电压和电阻第2节 电压测试题，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（ ）
​
A . 一定为0.4伏
B . 一定为2伏
C . 可能为9.2伏
D . 可能为6.8伏
2.下列一些物理数据，说法合理的是：（ ）
A . 一位初中学生身高大约是160cm
B . 一本物理课本质量大约是220mg
C . 我们骑自行车的速度一般是72km/h
D . 人体的安全电压约为220V
3. 在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（ ）
A . a、b之间，a与电压表“+”接线柱连接
B . a、b之间，b与电压表“+”接线柱连接
C . c、d之间，c与电压表“+”接线柱连接
D . c、d之间，d与电压表“+”接线柱连接

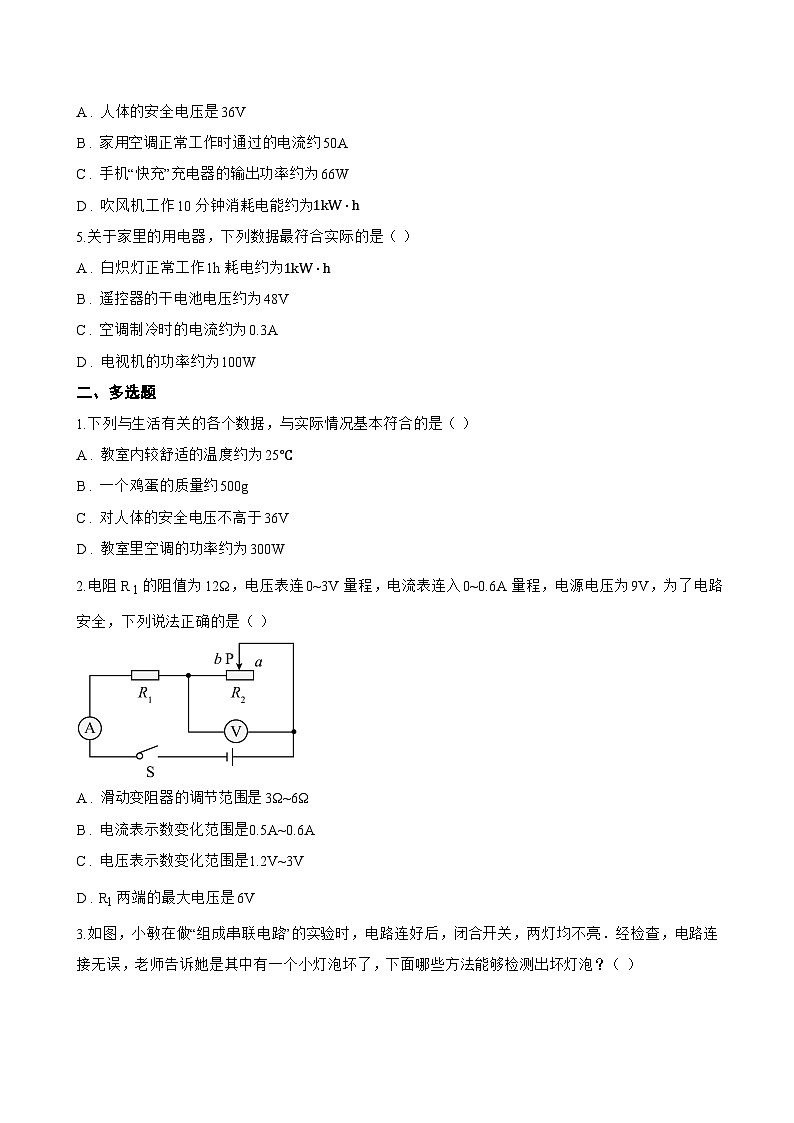

4.小明对生活用电的数据进行估测，下列数据符合实际的是（ ）
A . 人体的安全电压是36V
B . 家用空调正常工作时通过的电流约50A
C . 手机“快充”充电器的输出功率约为66W
D . 吹风机工作10分钟消耗电能约为1kW⋅h
5.关于家里的用电器，下列数据最符合实际的是（ ）
A . 白炽灯正常工作1h耗电约为1kW⋅h
B . 遥控器的干电池电压约为48V
C . 空调制冷时的电流约为0.3A
D . 电视机的功率约为100W
二、多选题
1.下列与生活有关的各个数据，与实际情况基本符合的是（ ）
A . 教室内较舒适的温度约为25℃
B . 一个鸡蛋的质量约500g
C . 对人体的安全电压不高于36V
D . 教室里空调的功率约为300W
2.电阻R 1的阻值为12Ω，电压表连0~3V量程，电流表连入0~0.6A量程，电源电压为9V，为了电路安全，下列说法正确的是（ ）
A . 滑动变阻器的调节范围是3Ω~6Ω
B . 电流表示数变化范围是0.5A~0.6A
C . 电压表示数变化范围是1.2V~3V
D . R1两端的最大电压是6V
3.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）
A . 用一根导线分别与两个灯泡并联
B . 用一个电流表分别串联在图中的a、b、c三点
C . 用一个电压表分别与两个灯泡并联
D . 用一个小灯泡分别与两个灯泡并联
4.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器R上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
A . 滑动变阻器阻值太小
B . 电源电压太高
C . 20Ω的阻值太小
D . 控制的电压1.5V太高
5.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
三、填空题
1.对人体来说，安全电压一般不高于 ________ V；我国家庭使用的交流电频率为 ________ Hz，周期 ________ s，交流电的方向每周期改变2次，则10min电流方向改变 ________ 次。
2.普通笔记本电脑的电池电压最接近 ________ ；将手机充电器插入家庭电路插座中，为手机充电，充电器为手机充电时的输出电压约为 ________ ；遥控器的干电池电压约为 ________ .(选填字母序号)
A. 220 V B. 20 V C. 1.5 V D. 5 V
3.有些电路图看起来比较复杂，有电流表和电压表，不知道电路中的电阻或灯泡是怎么连接的，这时要对电路进行简化，使电路简化的原则是遇到电流表时按 ________ 处理，遇到电压表时按 ________ 处理，这是因为电压表的电阻比较 ________ .
4.如图甲所示，电压表读数是 ________ V，如图乙中电阻箱的读数是 ________ Ω。
5.小青用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 ________ V，电阻R的阻值为 ________ Ω。
________ mA 320mV= ________ V
7.已知定值电阻R 1：R 2=4：3，若把它们并联在同一电路中，R 1、R 2两端的电压之比为 ________ ；若把它们串联在同一电路中，R 1、R 2消耗的电功率之比为 ________ 。
8.我们实验室内用来测量电流和电压的电表分别是 ________ 和 ________
四、实验探究题
1.以下是天天同学用两节干电池对串联电路电压规律进行的实验探究。步骤如下：
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，天天同学为了节省时间，采用以下方法：电压表所测的B点不动，只断开A接点，并改接到C接点上，测出B、C间的电压。
（1）小七评价天天同学上述操作有误，具体原因： ________ ；
（2）实验中发现两个串联的小灯泡中，L1发光，L2不发光，测量灯泡两端的电压表均有示数，造成L2不发光的原因可能是 ________ ；（选填字母序号）
A.流过灯泡L2的电流比L1的小
B.L2的灯丝断了
C.L2被短路
D.L2的实际功率太小
（3）改进方法后，测出AB、BC、AC间的电压记录在下面表格中。天天同学认为可以得出结论，你认为不足之处 ________ ；
（4）改进实验后，分析实验数据可以得出的结论是： ________ 。

2.小明进行实验操作练习，实验桌上摆放的实验器材有：电压为6V的电源、不同规格的滑动变阻器4个、电流表、电压表、开关各一个，不同阻值的定值电阻若干，导线若干。小明先选择了适当的器材探究“电流与电阻的关系”，实验电路如图甲所示：
（1） 开始实验时，小明闭合开关，他发现电流表、电压表示数不稳定，原因可能是___________（选填字母）；
A . 电压表的正负接线柱接反了
B . 电流表选错了量程
C . 电路某处接触不良
（2） 排除故障后，更换不同定值电阻进行实验测得数据并绘制出I﹣R图像如图乙所示，分析数据和图像得出结论：导体两端的电压一定时 ________ 比（选填“正”或“反”）；
（3） 实验过程中，先用5Ω的定值电阻进行实验，再换用10Ω的定值电阻时，闭合开关后，电压表的示数将 ________ 2V（选填“大于”、“小于”或“等于”），因此要向 ________ （选填“右”或“左”）端调节滑动变阻器滑片，使电压表的示数等于2V；
（4） 根据乙图中的数据判断实验所选用的滑动变阻器可能是___________（选填字母）。
A . 20Ω，1A B . 30Ω，0.5A C . 50Ω，0.5A D . 60Ω，0.3A
3.小郑练习使用电压表测量小灯泡的电压，连接的实验电路如图甲所示。
（1）如果不能估计电源电压的大小，他应把导线a接到电压表标有 ________ （选填“3”或“15”）的接线柱上，通过开关来“试触”并观察；
（2）闭合开关后，他观察到电压表指针偏转，但是小灯泡不亮，猜想不合理的是 ________ ；
A．小灯泡实际功率较小
B．小灯泡可能损坏了
C．小灯泡短路了
D．干电池旧了，电压较低
（3）他排除故障后，连接电压表的量程为0～3 V，电压表指针偏转如图乙所示，此时小灯泡两端电压为 ________ V；
（4）小郑猜想：电压是形成电流的原因，电路中有电流，小灯泡两端一定有电压。如果他继续实验，将电压表接在①这段导线两端，他 ________ （选填“能”或“不能”）测到电压值。
五、计算题
1.如图甲是某校物理社团为检测传感器设计的电路图。电源电压U 0保持不变，传感器R 2的铭牌上标有“1V？W”的模糊字样，传感器可看作一个定值电阻。且电阻R 3=3R 2 ， 滑动变阻器的阻值与自身长度成正比，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生短路（只有一段短路），闭合上开关S后，在滑片P向左安全滑动的过程中，电压表读数U与滑动距离x、电流表读数I与滑动距离x的关系分别如图乙、丙所示，则：
（1）当P位置在x等于6cm处时，求此时滑动变阻器R1的电功率；
（2）传感器R2的阻值；
（3）若电流表量程为0~3A，电压表量程为0~15V，若滑动变阻器没有发生短路而是完好的，为了保证电路各元件的安全，调节滑片。当电路消耗的总功率与电路消耗的最大总功率之比为1：3时，滑片P的位置在x等于多少cm处。
2.图甲是一个电器设备内部的部分电路，A、B被封闭在一个透明的玻璃壳内，A是一个定值电阻，B是一种由特殊金属制成的可变电阻，a、b、c是它三个外露的接线柱，当把图甲的a、b分别与图乙电路的a '、b '接线柱连接，当闭合开关S后，并把变阻器的滑片移到最右端时，电压表和电流表的示数分别为6V和0.2A，图乙中滑动变阻器的最大电阻为20Ω，问：
（1）电阻A的阻值是多少？ ________
（2）电源的电压是多少？ ________
（3）当接线柱a与a'连接，b、c同时与b'连接时，测得多组电压与电流值，并绘制成如图丙的曲线图象，调节滑动变阻器的滑片，使电阻A的实际功率为2.7W，此时电阻B消耗的实际功率是多少？ ________
3.超载检测站设有测量货车重量的地磅，其工作原理如图甲所示。OAB为水平杠杆，OB长10m，O为转轴，OA∶AB＝1∶4，平板上物体所受重力大小通过电流表读数显示。已知定值电阻R 0＝10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如图乙所示。平板、压杆和杠杆的质量均忽略不计。
（1）当未放置物体时，闭合开关S，电流表的示数为0.15A，求电源电压U是多少；
（2）电源用久后电压降低为Uˊ，这时平板上物体重1×105N时，电流表读数为0.3A，求Uˊ的大小；
（3）在第（2）问情况中，电源电压大小为Uˊ，要使平板上重为1×105N的物体对应的电流表读数与电源电压为U的情况下相同，采用调节水平杠杆上A点位置的办法，则A点应向哪个方向移动？移动多少米？
六、综合题
1.小明家新买了了一辆电动汽车，他对电动汽车的相关知识产生了兴趣，通过上网查阅资料和自己设计实验进行了一系列研究性学习。
（1）如表是小明记录的某次充电时充电桩显示屏的即时信息显示表；请通过表中所给信息计算，充电电流为 ________ A；
（2）在厂家的宣传资料中，该款电动车在滑行时会带动电机“逆向发电”，将电能储存在电池内，下列说法中正确的是 ________ ；
A.电机“逆向发电”的过程是将电能转化为机械能的过程
B.“逆向发电”的工作原理是电磁感应
C.“逆向发电”产生的电能全部储存到电池中
D.“逆向发电”是厂家过度宣传，电机只是用电器不可能用于发电
（3）小明进一步查阅资料发现，电动汽车一般采用电磁继电器控制电动机M的通断电，利用实验器材模拟汽车启动，简易电路如图1；A与B接触时M通电，请用笔画线完成图1电路的连接； ________
（4）小明观察发现，该车有车速提醒功能；通过思考小明设计了如图2甲的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变；当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速；图2乙是Rv的阻值与车速关系的图象；图2丙是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图象；当压表的示数为9V时，此时车的速度是 ________ km/h。

2.完成下列单位换算：
（1） 0.5A= ________ mA= ________ μA；
（2） 36V= ________ mV= ________ kV．
3.（1）如图甲所示，电能表的读数是 ________ kW·h，在30min内电能表的转盘转了2400转，则电路中用电器的电功率是 ________ W；
（2）图乙中，旋钮式电阻箱的阻值是 ________ Ω ， 图丙中，电压表的读数是 ________ V；
（3）在“探究电磁铁的磁性强弱跟什么因素有关”的实验时，如图丁所示，小惠是通过比较 ________ 来比较电磁铁磁性强弱的，图中实验探究的是电磁铁磁性强弱跟 ________ 的关系。
4.有两种灯泡，分别标有“110V 60W”和“110V 25W”。
（1） 一只60W的灯泡接入100V的电路中，电功率是多少?
（2） 能不能各取一只串联接入220V照明电路使用?请说明原因；
（3） 若把两种灯泡在同一电路中混合使用，并使它们都能正常发光，最少应各使用多少只，如何连接?
5.小王同学在科技创新活动中设计了一个可以测量金属滑片旋转角度的电路。如图1所示，把电阻丝EF弯成半圆形（电阻丝的电阻与其长度成正比），O为圆心，OP为一能够绕圆心O转动的金属滑片，P与EF接触良好。如图2所示，A为电流表（可选择 A1：量程为100mA、内阻 r1=4Ω或 A2：量程为20mA、内阻 r2=18Ω）；R为滑动变阻器，阻值变化范围为 0∼100Ω ， 保护电阻 R0=40Ω ， 理想电源电压 U=1.5V不变，电流表可看成一个能显示通过自身电流大小的定值电阻。选择合适的电流表，把E、O两个接线柱分别与M、N相接，为了从电流表上直接读出OP的旋转角度。请完成以下内容：
（1） 连接好电路后，将OP转到E端，闭合开关S，再调节滑动变阻器R使电流表示数为最大刻度值，此时电流表指针所指位置处标注的读数是0度。则电流表应选择 ________ （选填“ A1”或“ A2”）；
（2） 保持滑动变阻器滑片位置不变，把OP转到F端，电流表的示数为7.5mA，此时电流表指针所指的位置处标注的读数是180度，则电流表最大刻度的一半处应标注的读数是 ________ 度；电流表刻度值为 ________ mA处，应标注的读数是72度；
（3） 在完成其它标注后，小王同学发现表盘刻度值不均匀，为帮她解决这个问题，同学们用理想电压表设计了如下四个改进的电路，其中可行的两个是______（选填字母）。
A .
B .
C .
D .
额定功率
5W
电源
锂电池
频率范围
100Hz-20kHz
额定电压
3V
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
1.1
1.7
2.9
充电电压
（V）
充电电流
（A）
充电时长
（min）
充电度数
（kW·h）
充电费用（元）
400
45
24.0
28.80
