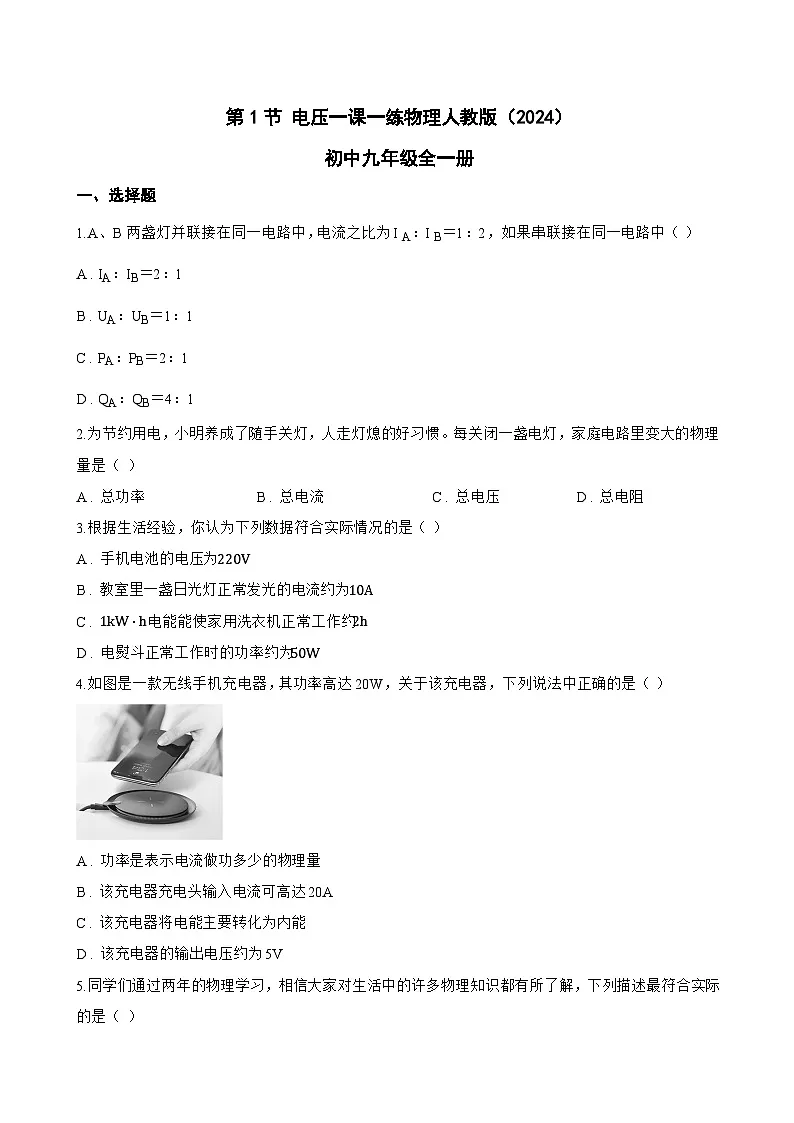

1.A、B两盏灯并联接在同一电路中，电流之比为I A：I B＝1：2，如果串联接在同一电路中（ ）
A . IA：IB＝2：1
B . UA：UB＝1：1
C . PA：PB＝2：1
D . QA：QB＝4：1
2.为节约用电，小明养成了随手关灯，人走灯熄的好习惯。每关闭一盏电灯，家庭电路里变大的物理量是（ ）
A . 总功率 B . 总电流 C . 总电压 D . 总电阻
3.根据生活经验，你认为下列数据符合实际情况的是（ ）
A . 手机电池的电压为220V
B . 教室里一盏日光灯正常发光的电流约为10A
C . 1kW⋅h电能能使家用洗衣机正常工作约2h
D . 电熨斗正常工作时的功率约为50W
4.如图是一款无线手机充电器，其功率高达20W，关于该充电器，下列说法中正确的是（ ）
A . 功率是表示电流做功多少的物理量
B . 该充电器充电头输入电流可高达20A
C . 该充电器将电能主要转化为内能
D . 该充电器的输出电压约为5V
5.同学们通过两年的物理学习，相信大家对生活中的许多物理知识都有所了解，下列描述最符合实际的是（ ）
A . 人的正常体温大约是26℃
B . 一名中学生的质量大约是500kg
C . 普通笔记本电脑的电池电压大约是20V
D . 中学生正常步行的速度大约是10m/s
6.下列数据与实际相符合的是（ ）
A . 水的比热容为2.1×103J/(kg⋅C∘)
B . 通常情况下，教室日光灯正常发光时电流约0.2A
C . 三节干电池串联后的总电压可能是6V
D . 家用电冰箱正常工作的电功率约为500W
7.晚上，教室里每多开一盏灯，下列物理量变小的是（ ）
A . 电功率 B . 等效电阻 C . 电压 D . 电流
8.家庭生活中，下列估测符合事实的是（ ）
A . 人体的安全电压为37V
B . 家庭节能灯中的电流约0.1A
C . 手电筒中的电流大约是20A
D . 我国家庭电路电压为380V
9.如图，图文对应叙述正确的是（ ）
A . 常用的干电池1号、2号、5号、7号电压随号数的增大而增大
B . 钢丝钳手柄上装有绝缘套，主要是为了增大摩擦
C . 电脑屏幕上常会吸附灰尘，是由于带电体吸引轻小物体的缘故

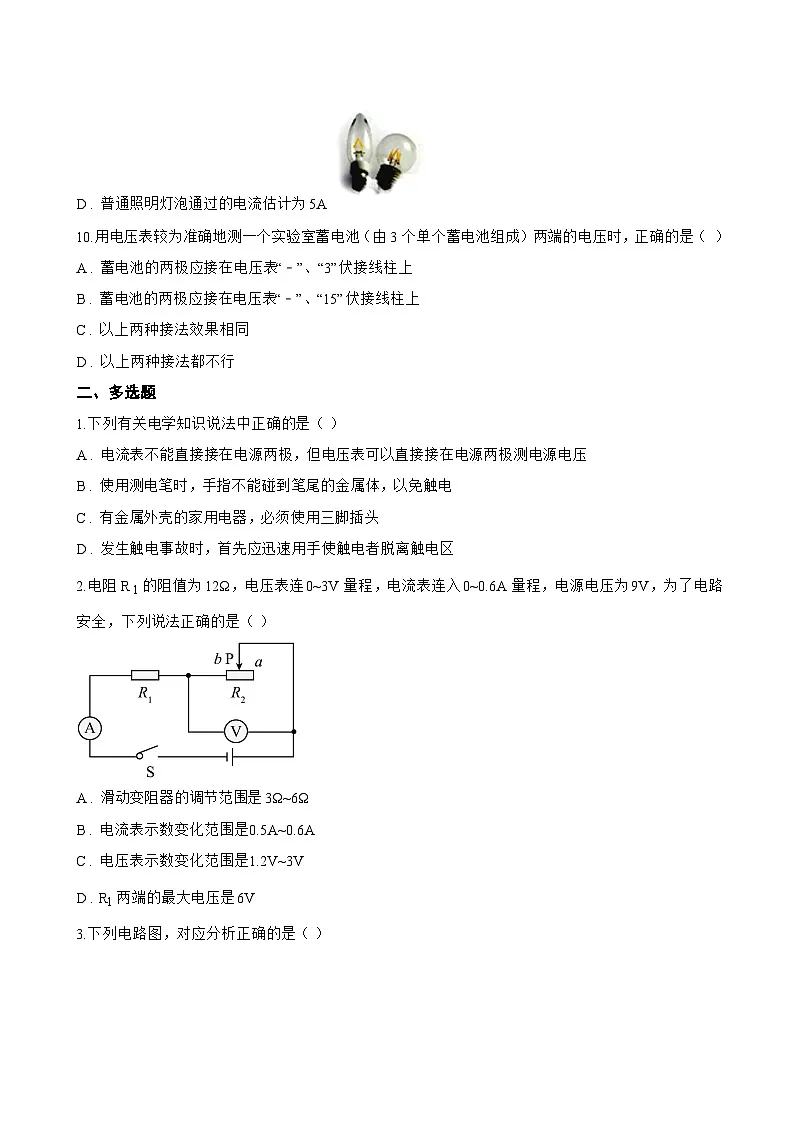

D . 普通照明灯泡通过的电流估计为5A
10.用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是（ ）
A . 蓄电池的两极应接在电压表“﹣”、“3”伏接线柱上
B . 蓄电池的两极应接在电压表“﹣”、“15”伏接线柱上
C . 以上两种接法效果相同
D . 以上两种接法都不行
二、多选题
1.下列有关电学知识说法中正确的是（ ）
A . 电流表不能直接接在电源两极，但电压表可以直接接在电源两极测电源电压
B . 使用测电笔时，手指不能碰到笔尾的金属体，以免触电
C . 有金属外壳的家用电器，必须使用三脚插头
D . 发生触电事故时，首先应迅速用手使触电者脱离触电区
2.电阻R 1的阻值为12Ω，电压表连0~3V量程，电流表连入0~0.6A量程，电源电压为9V，为了电路安全，下列说法正确的是（ ）
A . 滑动变阻器的调节范围是3Ω~6Ω
B . 电流表示数变化范围是0.5A~0.6A
C . 电压表示数变化范围是1.2V~3V
D . R1两端的最大电压是6V
3.下列电路图，对应分析正确的是（ ）
A . 甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变
B . 乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大
C . 丙图中，若先闭合S1 ， 再闭合S2 ， 电压表读数不变、电流表读数变大
D . 丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成
4.在如图甲所示的电路中， R1的阻值为10Ω， R2的阻值为40Ω，甲、乙、丙为实验室常见电流表或者电压表，其表盘如图乙所示。下列各种情况正确的是（ ）
A . 若甲、乙、丙都是电压表，当开关S、 S1闭合后，U甲=U乙+U丙
B . 若甲、乙、丙都是电压表，当开关S、 S1闭合后，丙的读数是乙的 54倍
C . 若甲是电压表，乙、丙是电流表，当开关S闭合、 S1断开时，乙、丙指针的偏转角度不同
D . S闭合，电路中所有电阻都有电流经过， S1无论是何状态，乙表和丙表都必须是同一种表
5.下列说法正确的是（ ）
A . 导体导电是因为导体中有大量的自由电子
B . 金属导体中的电流方向与自由电子定向移动的方向相反
C . 在闭合开关前，滑动变阻器要接下边的两个接线柱
D . 电流表在使用时不允许不经用电器直接与电源两极相连接，而电压表允许直接接在电源两极上
6.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）
A . 用一根导线分别与两个灯泡并联
B . 用一个电流表分别串联在图中的a、b、c三点
C . 用一个电压表分别与两个灯泡并联
D . 用一个小灯泡分别与两个灯泡并联
7.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器R上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
A . 滑动变阻器阻值太小
B . 电源电压太高
C . 20Ω的阻值太小
D . 控制的电压1.5V太高
8.下列关于电流表与电压表的说法正确的是（ ）
A . 电压表不能直接接在电源两端，电流表能直接接在电源两端
B . 电压表应该与被测用电器并联，电流表应该与被测用电器串联
C . 电流表与电压表接入电路的两个接线柱均有正负之分
D . 电压表与小灯泡串联、电流表与小灯泡并联的两种情况下，小灯泡均不会发光
9.某同学在实验中连接好如图的电路，当开关S闭合后发现灯泡不发光，通过仔细观察发现灯丝已经烧断，则下列关于电流表、电压表的示数正确的是（ ）
A . 电压表有示数
B . 电压表无示数
C . 电流表有示数
D . 电流表无示数
10.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
三、填空题
1.一节普通5号干电池的电压是 ________ 伏，我国家庭电路的电压是 ________ 伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是 ________ 联的（选填“串”或“并”）。
2.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，元件甲的电阻是 ________ Ω，将元件甲、乙并联后接在电压为2V的电源两端，则干路的电流是 ________ A，将元件甲、乙串联后接在电压为2V的电源两端，电路中的电流是 ________ A。

3.将R 1=2Ω、R 2=1Ω两电阻串联接在某一电源的两端，R 1、R 2电流之比I 1∶I 2= ________ ，电压之比U 1∶U 2= ________ ，此时电路的总电功率为P；再将它们并联后接入同一电源上，R 1、R 2电流之比I 1'∶I 2'= ________ ，电压之比U 1'∶U 2'= ________ ，此时电路的总电功率为P'；则P∶P'= ________ 。
4.现有规格为“ 6V 6W”和“ 6V 3W”的甲、乙两只灯袍，它们的 U−I图像如图所示，它们都正常工作时， ________ 灯更亮。现将它们串联在 8V的电源上，则乙灯的实际功率是 ________ W。
5.把电阻R 1 =5Ω与电阻R 2 =15Ω并联起来接入电路中，流过R 1、R 2的电流之比是 ________ ，R 1、R 2 两端的电压之比是 ________ ．
6.两只灯泡，甲标有“20V，20W”，乙标有“15V，9W”的字样，为了保证灯泡不被烧坏，把它们串联在同一电路中，电路两端允许加的最大电压为 ________ V；若把它们并联在电路中，干路允许的最大电流为 ________ A（不考虑灯丝电阻变化）。
7.安全电压指的是 ________ 的电压；家庭电路中多开一盏灯，电路的总电阻会 ________ （选填“变大”、“变小”或“不变”）。
四、实验探究题
1.在“连接串联电路”的实验中，实验电路图如图所示。
（1） 连接该串联电路的实验过程中，下列几点要求中没有必要的是（ ）。
A . 按照电路图连接电路的过程中，开关应该是断开的
B . 必须从电池的正极开始依次连接开关S，灯L1和 L2, ， 最后连到电池负极
C . 每处接线都必须接牢
D . 连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
（2） 闭合开关，观察两灯发光情况，发现L 1亮、. L2不亮，此时电路故障是 ________ 。
（3） 做完实验后，小华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是（ ）。
A . 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是串联的
B . 马路两旁的路灯，晚上同时亮早晨同时灭，它们一定是串联的
C . 教室里的一个开关能同时控制六盏电灯，这六盏电灯一定是串联的
D . 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
2.如图甲是“探究串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应该 ________ ；
（2）把电压表接在AB之间，闭合开关，发现电压表示数如图乙所示，为了使实验结果更准确，接下来应进行的实验操作是： ________ ；
（3）闭合开关，发现其中一个小灯泡发光微弱。三位同学对造成这种现象最可能的原因展开了如图的讨论，你赞成 ________ 的观点；
（4）分析表中数据，发现UAB+UBC
