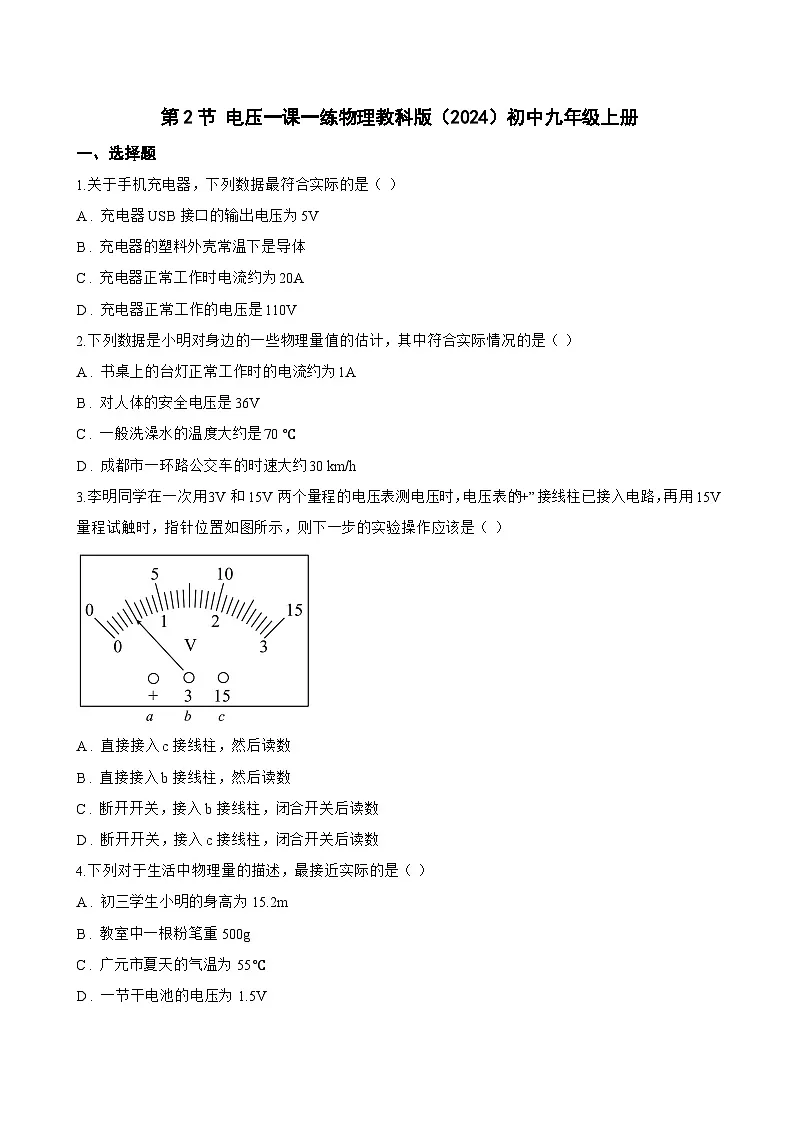

初中物理教科版（2024）九年级上册（2024）第2节 电压综合训练题

这是一份初中物理教科版（2024）九年级上册（2024）第2节 电压综合训练题，共14页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.关于手机充电器，下列数据最符合实际的是（ ）
A . 充电器USB接口的输出电压为5V
B . 充电器的塑料外壳常温下是导体
C . 充电器正常工作时电流约为20A
D . 充电器正常工作的电压是110V
2.下列数据是小明对身边的一些物理量值的估计，其中符合实际情况的是（ ）
A . 书桌上的台灯正常工作时的电流约为1A
B . 对人体的安全电压是36V
C . 一般洗澡水的温度大约是70 ℃
D . 成都市一环路公交车的时速大约30 km/h
3.李明同学在一次用3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，再用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A . 直接接入c接线柱，然后读数
B . 直接接入b接线柱，然后读数
C . 断开开关，接入b接线柱，闭合开关后读数
D . 断开开关，接入c接线柱，闭合开关后读数
4.下列对于生活中物理量的描述，最接近实际的是（ ）
A . 初三学生小明的身高为 15.2m
B . 教室中一根粉笔重 500g
C . 广元市夏天的气温为 55℃
D . 一节干电池的电压为 1.5V

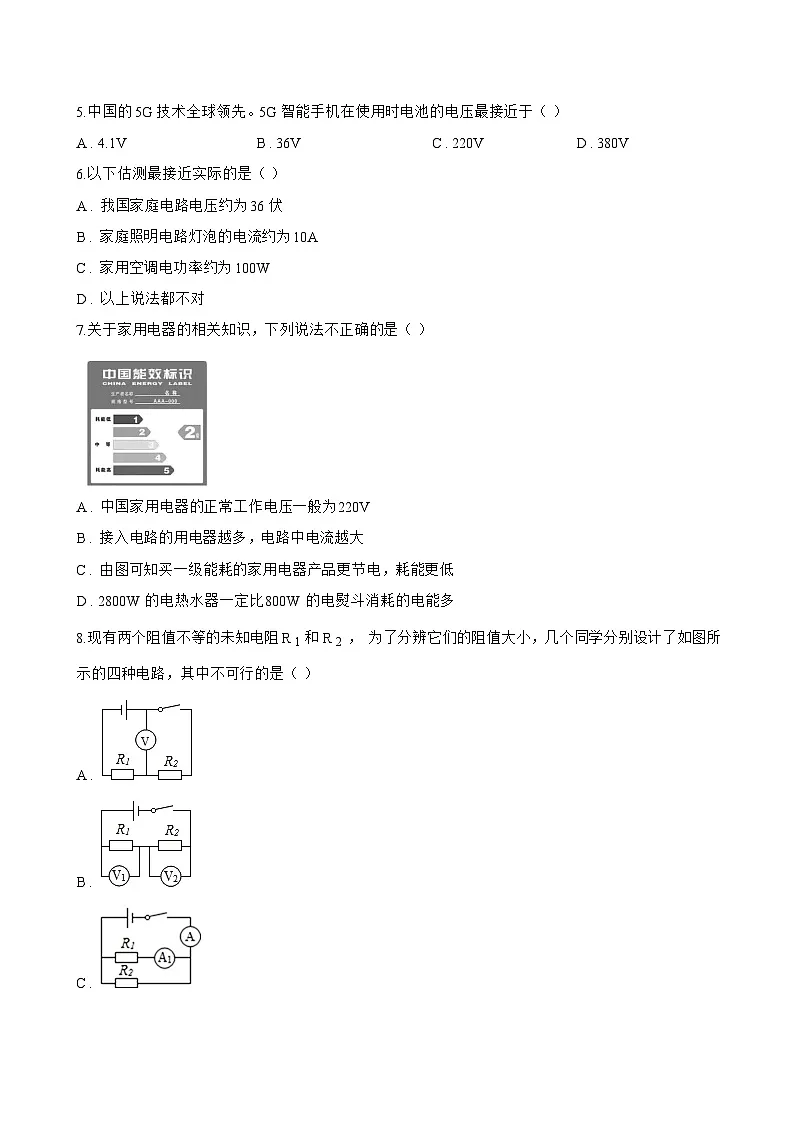

5.中国的5G技术全球领先。5G智能手机在使用时电池的电压最接近于（ ）
A . 4.1V B . 36V C . 220V D . 380V
6.以下估测最接近实际的是（ ）
A . 我国家庭电路电压约为36伏
B . 家庭照明电路灯泡的电流约为10A
C . 家用空调电功率约为100W
D . 以上说法都不对
7.关于家用电器的相关知识，下列说法不正确的是（ ）
A . 中国家用电器的正常工作电压一般为220V
B . 接入电路的用电器越多，电路中电流越大
C . 由图可知买一级能耗的家用电器产品更节电，耗能更低
D . 2800W的电热水器一定比800W的电熨斗消耗的电能多
8.现有两个阻值不等的未知电阻R 1和R 2 ， 为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（ ）
A .
B .
C .
D .

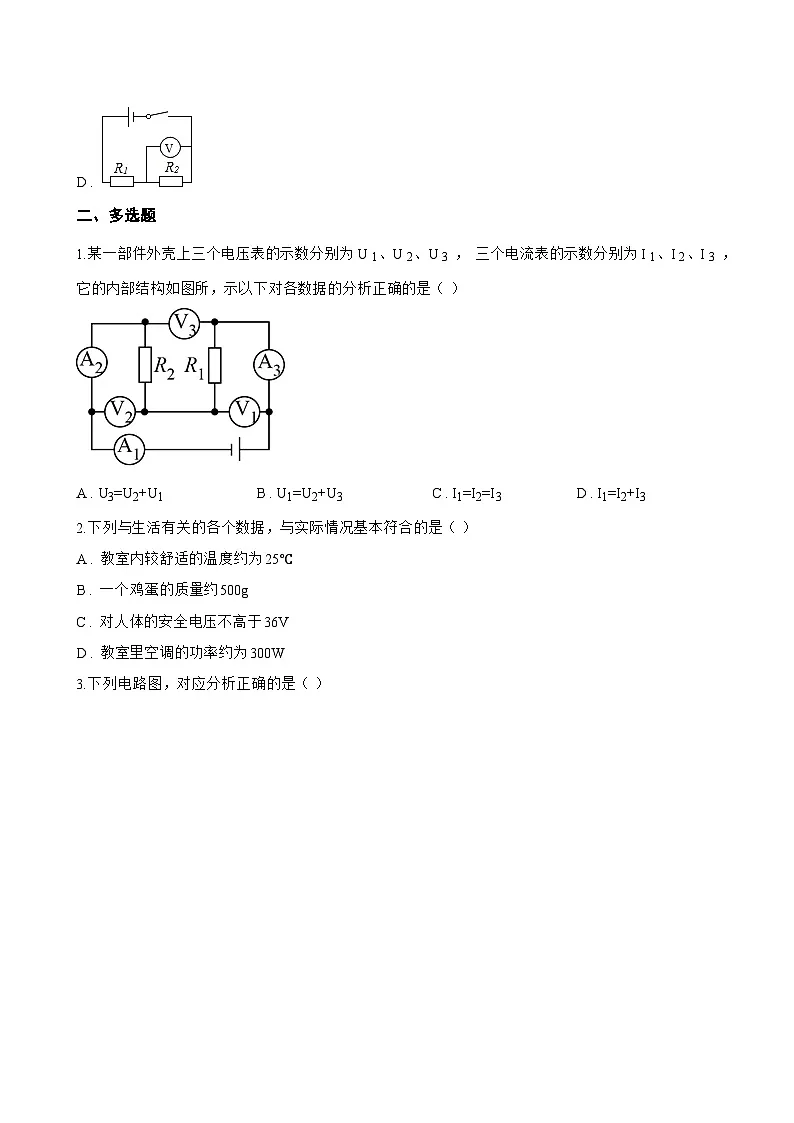

二、多选题
1.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ， 三个电流表的示数分别为I 1、I 2、I 3 ， 它的内部结构如图所，示以下对各数据的分析正确的是（ ）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
2.下列与生活有关的各个数据，与实际情况基本符合的是（ ）
A . 教室内较舒适的温度约为25℃
B . 一个鸡蛋的质量约500g
C . 对人体的安全电压不高于36V
D . 教室里空调的功率约为300W
3.下列电路图，对应分析正确的是（ ）
A . 甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变
B . 乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大
C . 丙图中，若先闭合S1 ， 再闭合S2 ， 电压表读数不变、电流表读数变大
D . 丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成
4.下列有关电学知识说法中正确的是（ ）
A . 电流表不能直接接在电源两极，但电压表可以直接接在电源两极测电源电压
B . 使用测电笔时，手指不能碰到笔尾的金属体，以免触电
C . 有金属外壳的家用电器，必须使用三脚插头
D . 发生触电事故时，首先应迅速用手使触电者脱离触电区
5.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
6.电阻R 1的阻值为12Ω，电压表连0~3V量程，电流表连入0~0.6A量程，电源电压为9V，为了电路安全，下列说法正确的是（ ）
A . 滑动变阻器的调节范围是3Ω~6Ω
B . 电流表示数变化范围是0.5A~0.6A
C . 电压表示数变化范围是1.2V~3V
D . R1两端的最大电压是6V
7.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器R上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
A . 滑动变阻器阻值太小
B . 电源电压太高
C . 20Ω的阻值太小
D . 控制的电压1.5V太高
8.如图两电路中电源电压相同且均保持不变，R 1>R 2。闭合开关S，在甲电路中，通过R 1和R 2的电流分别为I 1、I 2 ， R 1和R 2两端电压分别为U 1、U 2。在乙电路中，通过R 1和R 2的电流分别为I 3、I 4 ， R 1和R 2两端电压分别为U 3、U 4。则下列判断正确的是（ ）
A . U1=U3 B . I3
