初中物理人教版（2024）九年级全册（2024）第1节 电压课堂检测

这是一份初中物理人教版（2024）九年级全册（2024）第1节 电压课堂检测，共12页。试卷主要包含了选择题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。

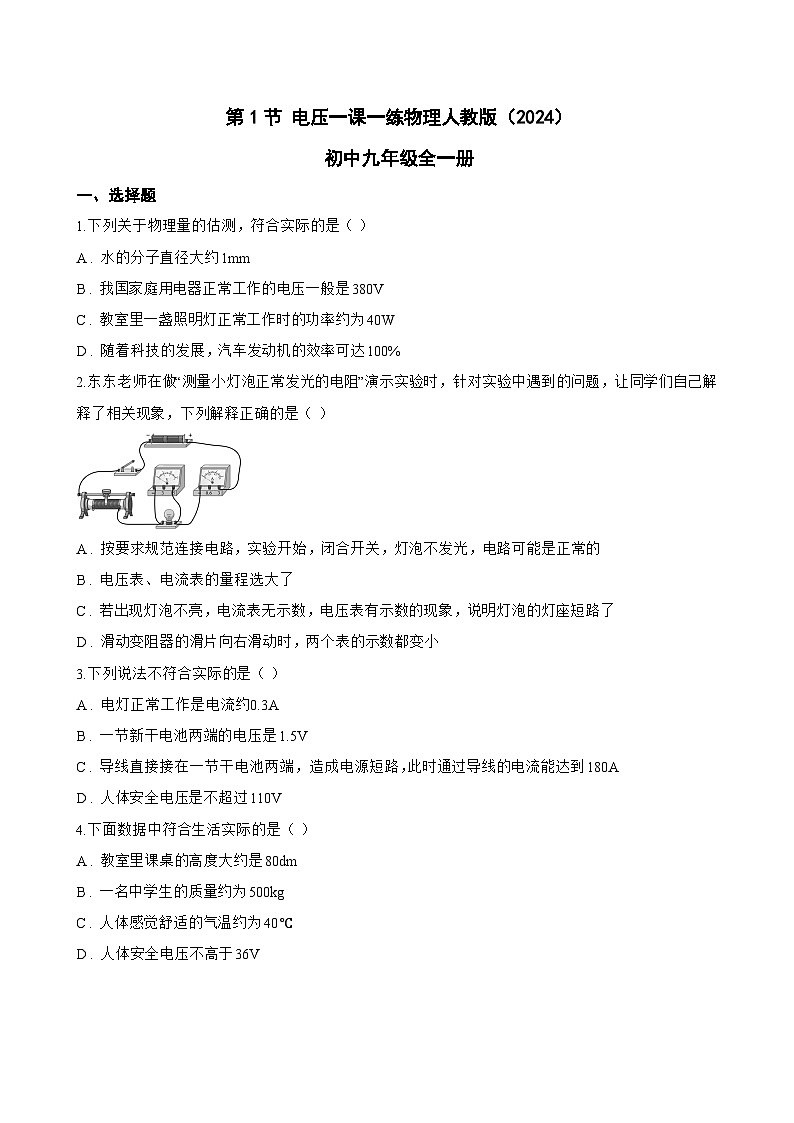

1.下列关于物理量的估测，符合实际的是（ ）
A . 水的分子直径大约1mm
B . 我国家庭用电器正常工作的电压一般是380V
C . 教室里一盏照明灯正常工作时的功率约为40W
D . 随着科技的发展，汽车发动机的效率可达100%
2.东东老师在做“测量小灯泡正常发光的电阻”演示实验时，针对实验中遇到的问题，让同学们自己解释了相关现象，下列解释正确的是（ ）
A . 按要求规范连接电路，实验开始，闭合开关，灯泡不发光，电路可能是正常的
B . 电压表、电流表的量程选大了
C . 若出现灯泡不亮，电流表无示数，电压表有示数的现象，说明灯泡的灯座短路了
D . 滑动变阻器的滑片向右滑动时，两个表的示数都变小
3.下列说法不符合实际的是（ ）
A . 电灯正常工作是电流约0.3A
B . 一节新干电池两端的电压是1.5V
C . 导线直接接在一节干电池两端，造成电源短路，此时通过导线的电流能达到180A
D . 人体安全电压是不超过110V
4.下面数据中符合生活实际的是（ ）
A . 教室里课桌的高度大约是80dm
B . 一名中学生的质量约为500kg
C . 人体感觉舒适的气温约为40℃
D . 人体安全电压不高于36V

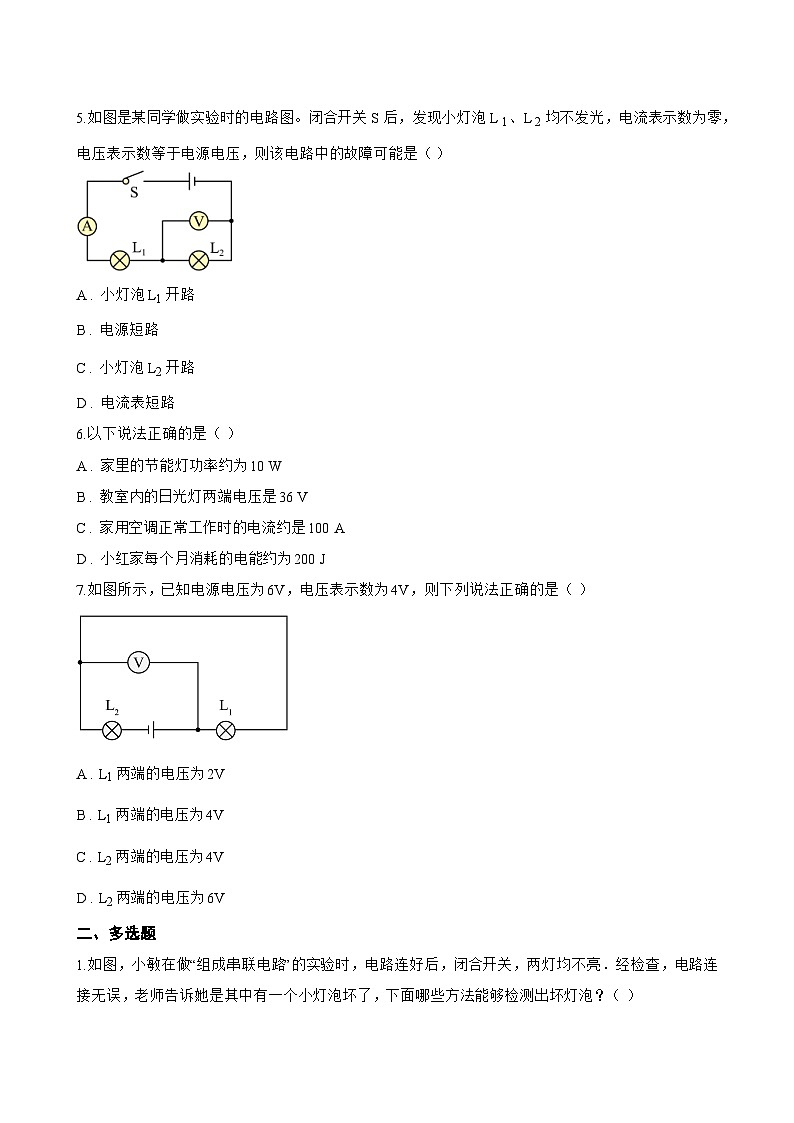

5.如图是某同学做实验时的电路图。闭合开关S后，发现小灯泡L 1、L 2均不发光，电流表示数为零，电压表示数等于电源电压，则该电路中的故障可能是（ ）
A . 小灯泡L1开路
B . 电源短路
C . 小灯泡L2开路
D . 电流表短路
6.以下说法正确的是（ ）
A . 家里的节能灯功率约为10 W
B . 教室内的日光灯两端电压是36 V
C . 家用空调正常工作时的电流约是100 A
D . 小红家每个月消耗的电能约为200 J
7.如图所示，已知电源电压为6V，电压表示数为4V，则下列说法正确的是（ ）
A . L1两端的电压为2V
B . L1两端的电压为4V
C . L2两端的电压为4V
D . L2两端的电压为6V
二、多选题

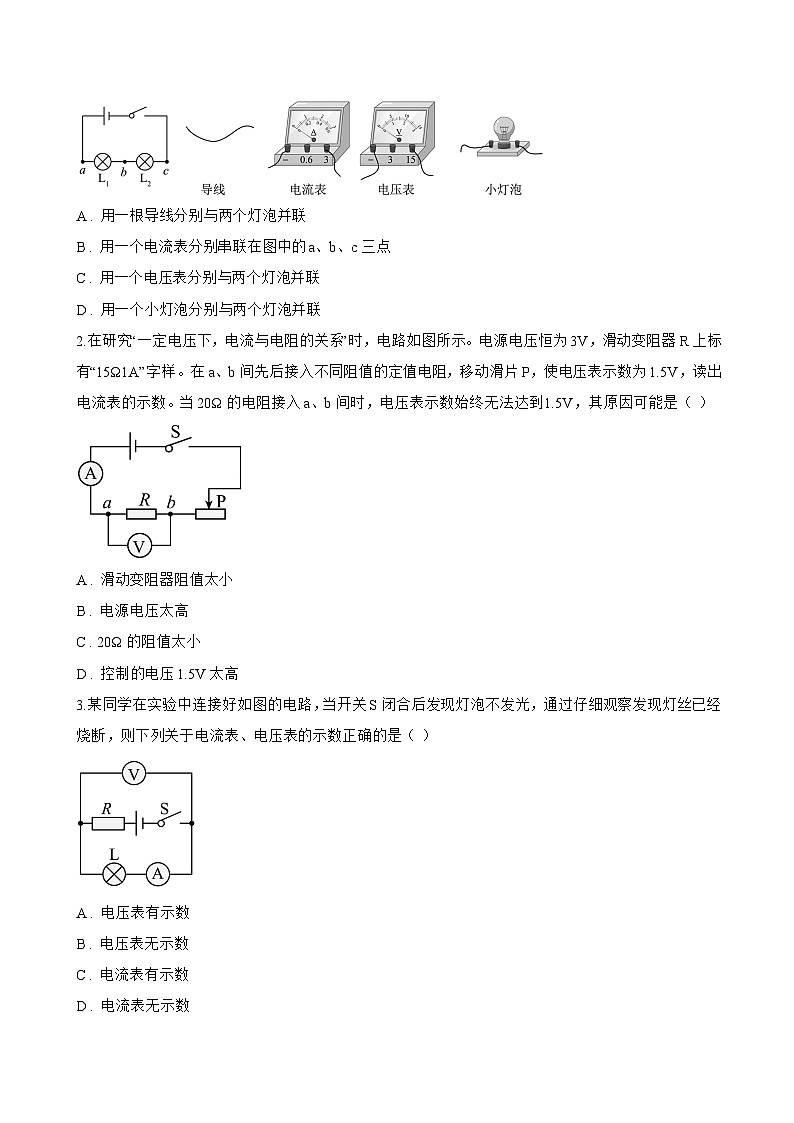

1.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）
A . 用一根导线分别与两个灯泡并联
B . 用一个电流表分别串联在图中的a、b、c三点
C . 用一个电压表分别与两个灯泡并联
D . 用一个小灯泡分别与两个灯泡并联
2.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器R上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（ ）
A . 滑动变阻器阻值太小
B . 电源电压太高
C . 20Ω的阻值太小
D . 控制的电压1.5V太高
3.某同学在实验中连接好如图的电路，当开关S闭合后发现灯泡不发光，通过仔细观察发现灯丝已经烧断，则下列关于电流表、电压表的示数正确的是（ ）
A . 电压表有示数
B . 电压表无示数
C . 电流表有示数
D . 电流表无示数
4.某一部件外壳上三个电压表的示数分别为U 1、U 2、U 3 ， 三个电流表的示数分别为I 1、I 2、I 3 ， 它的内部结构如图所，示以下对各数据的分析正确的是（ ）
A . U3=U2+U1 B . U1=U2+U3 C . I1=I2=I3 D . I1=I2+I3
5.如图是一个迷你音响实物图片和铭牌。对于该音响，下列说法正确的是（ ）
A . 锂电池工作时，将电能转化为化学能
B . 音响在3V电压下正常工作
C . 音响正常工作时每秒消耗电能5J
D . 音响正常工作时电流是0.6A
6.下列与生活有关的各个数据，与实际情况基本符合的是（ ）
A . 教室内较舒适的温度约为25℃
B . 一个鸡蛋的质量约500g
C . 对人体的安全电压不高于36V
D . 教室里空调的功率约为300W
7.图甲为某小组同学自制的简易电子秤工作原理图。 AB是一段阻值为 10Ω的均匀电阻丝，长度为 10 cm ， 金属弹簧上端固定且与电压表相连，下端与滑片 P相连，滑片 P能随弹簧一起上下移动，闭合开关，托盘上无待测物时， P在 A点，弹簧伸长量 x与拉力的关系如图乙所示，电源电压恒为 6 V ， 闭合开关。（滑轮与托盘质量不计，取 g=10 N/kg）下列说法正确的是（ ）
A . 甲图中的滑轮在本原理图中仅仅是为了改变动力的作用方向
B . 被测物体放在托盘上时，用电流表示数反映物体质量的大小
C . 当托盘中待测物体质量为 200 g时，电压传感器示数为0.72V
D . 当滑片 P位于 AB中间是位置时，电路消耗的总功率为3.6W
三、填空题
1.图甲是一个电器设备内部的部分电路，A、B被封闭在一个透明的玻璃壳内，A是一个定值电阻，B是一种由特殊金属制成的可变电阻，其电流与电压关系图像如图丙的曲线，a、b、c是它三个外露的接线柱。把图甲的a、b分别与图乙电路的aʹ、bʹ接线柱连接，并把变阻器的滑片移到最右端时，电压表和电流表的示数分别为3V和0.3A，图乙中滑动变阻器的最大电阻为20Ω，电源的电压是 ________ V。当接线b与aʹ连接，c与bʹ连接时，调节滑动变阻器的滑片，使电压表读数为8V时，电阻B的阻值是 ________ Ω。
2.如图所示是小李同学家上月初和月末的电能表表盘示意图，上月消耗的电能为 ________ kW·h。小李家里电路的电压是 ________ V。
3.电阻R和灯泡L的I-U图像如图所示，当电阻R和灯泡L并联在某一电源上时，干路中的电流为0.9A，则电源电压为 ________ V；若将电阻R和灯泡L串联在电压为9V的电源上，灯泡L的电阻为 ________ Ω。
4.如图是R 1、R 2两电阻的电压与电流关系图象，由图可知，电阻R 1的阻值为 ________ 欧；若将两电阻串联后接在3V电源两端，电路中的电流为 ________ A。
5.标有“PZ220 60”的白炽灯正常工作电压为 ________ V，额定功率为11 W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10 h，节能灯少消耗 ________ kW·h的电能.
6.一节普通5号干电池的电压是 ________ 伏，我国家庭电路的电压是 ________ 伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是 ________ 联的（选填“串”或“并”）。
7.教室里的一个开关同时控制4盏照明灯，这4盏照明灯是 ________ 联的。每盏照明灯正常工作电压是 ________ V。 如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的 ________ （选填“电源”“用电器”或“开关”）。
8.我国家庭电路正常供电电压是 ________ V；家中电视机、电冰箱、电灯等用电器之间的连接方式是 ________ （选填“串”或“并”）联。
9.如图所示为某实验小组分别测量电阻甲和电阻乙的I-U关系曲线。由图像可知，电阻乙的阻值为 ________ Ω，若将电阻甲和电阻乙串联在0.4A的电路中，甲、乙两端的总电压为 ________ V。
四、实验探究题
1.在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：
小组1猜想：电流可能跟电压成正比；
小组2猜想：电流可能跟电阻成反比。
（1） 小组1的做法是：按如图所示连接电路，此时开关应处于 ________ 状态（填“断开”或“闭合”）。保持定值电阻R=10Ω不变，闭合开关S后，调节滑动变阻器R ' ， 得到多组数据。在分析数据的基础上得出正确结论；
（2） 小组2连接了如图所示的电路图，正确的实验步骤为：
①让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向 ________ （填“左”或“右”）移动，当观察到电压表示数为 ________ V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时，电流表和电压表的示数如图所示，出现上述情况的原因可能是 ________ 。
A．滑动变阻器最大阻值太大
B．滑动变阻器最大阻值太小
C．滑动变阻器断路
D．定值电阻短路
2.以下是天天同学用两节干电池对串联电路电压规律进行的实验探究。步骤如下：
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，天天同学为了节省时间，采用以下方法：电压表所测的B点不动，只断开A接点，并改接到C接点上，测出B、C间的电压。
（1）小七评价天天同学上述操作有误，具体原因： ________ ；
（2）实验中发现两个串联的小灯泡中，L1发光，L2不发光，测量灯泡两端的电压表均有示数，造成L2不发光的原因可能是 ________ ；（选填字母序号）
A.流过灯泡L2的电流比L1的小
B.L2的灯丝断了
C.L2被短路
D.L2的实际功率太小
（3）改进方法后，测出AB、BC、AC间的电压记录在下面表格中。天天同学认为可以得出结论，你认为不足之处 ________ ；
（4）改进实验后，分析实验数据可以得出的结论是： ________ 。

五、计算题
1.如图所示，图甲是“7V 7W”的灯泡L和电阻 R1的电流随电压变化图像，将它们按图乙所示电路连接，滑动变阻器上标有“20Ω 2.5A”字样，电源电压恒定。
（1） 只闭合开关 S1 ， 滑片P位于a端，此时电流表的示数为0.3A。求电源电压。
（2） 当同时闭合开关 S1和 S2 ， 移动滑动变阻器的滑片P，使整个电路在安全工作状态下消耗的总功率为最大，求此时整个电路的最大电功率。
2.定量计算在电学学习中同样具有至关重要的作用：
（1） 如图1所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为20Ω，闭合开关S后，电压表的示数为2.0V。求：
①电阻R1两端的电压。
②电阻R2的阻值。
（2） 如图2所示电路中，电源电压恒定，电阻R 1阻值为15Ω，开关S断开时，电流表的示数为0.40A，开关S闭合后，电流表的示数为1.0A。求：
①电源电压；
②R2的阻值。
3.小明为航天员设计了一款航天服，既能保温又能照明。其简化电路如图所示，电源电压恒为24V，发热电阻R的阻值未知，小灯泡的电阻为 48Ω（忽略温度对灯丝电阻的影响），闭合开关 S1和 S2 ， 电流表示数为1.1A，求：
（1） 通过小灯泡L的电流；
（2） 发热电阻R的阻值。
4.有两个灯泡L 1、L 2组成的串联电路，已知L 2两端的电压是4V，电源是由四节新干电池串联供电。问：
（1）电源电压是多少？
（2）L1两端的电压是多少V？
六、综合题
1.在学校举办的科技周中学生电子设计大赛上，社团同学设计了一个水流速度测定仪，如图是该装置的原理图，其中电源电压为 18V ， 定值电阻为 R0 ， 电流表量程为 0∼0.6A ， 电压表量程为 0∼15V ， 电路中R是一根最大阻值为 176Ω ， 总长度为 16cm的均匀电阻丝，弹簧右端与R的滑片以及挡水板相连，当水流速度为0时，滑片刚好处于最左端；如果挡板受到水流向右的冲击力时，滑片会向右移，水流速度每增加 1m/s弹簧伸长量为 7.5cm ， 不计弹簧及导线电阻，电路接触良好且不考虑摩擦，完成以下问题。
（l）器材设计过程中，要求水流速度越大，电表示数也越大，则应该把 ________ 表的表盘设计成水流速度仪的表盘；
（2）在改装相应电表表盘测量水流速度时，社团同学测得：水流速度为 v1时，电流表的示数为 0.3A；当水流速度为 v2时，发现电流表示数变化了 0.2A ， 这个过程中电压表示数变化了 5V ， 则
① R0= ________ Ω；
②为保证电路安全，水流速度 v2的大小是多少？ ________ （写出必要的文字说明和表达式）
（3）若仅适当增大 R0的阻值，其他条件不变，该装置能够测量的水流速度的最大值会 ________ 。
2.一天，小伟乘坐爸爸开的车遇到警察检查“酒驾”，一人向一个仪器的气管吹气便可检测人体是否摄入酒精及摄入酒精多少程度。这是什么原理呢？小伟对这个问题进行了探究：他上网查询，找到了一款“半导体呼气式酒精测试仪”，如图甲所示，其简化电路如图乙，图中R 1为定值电阻，R 2为酒精传感器。传感器采用氧化锡半导体材料制成，当传感器中的氧化物暴露在空气中时，由于氧气的吸附，使其内部的电子数量减少，电阻增大。如果空气中存在某种特定的还原性气体（如酒精气体），与吸附的氧气反应，导致氧化物电阻减小，从而引起检测仪表示数发生变化。测试仪工作时，酒精传感器R 2的阻值与周围气体中酒精浓度C 1的关系如下表所示，检测仪将R 1两端电压转换为呼出气体中酒精浓度C 1显示在屏幕上。
通常，人体呼气酒精浓度C1与血液酒精浓度C2的关系为：C2=2000C1 ， 国家规定，当 20mg/100mL≤C2
