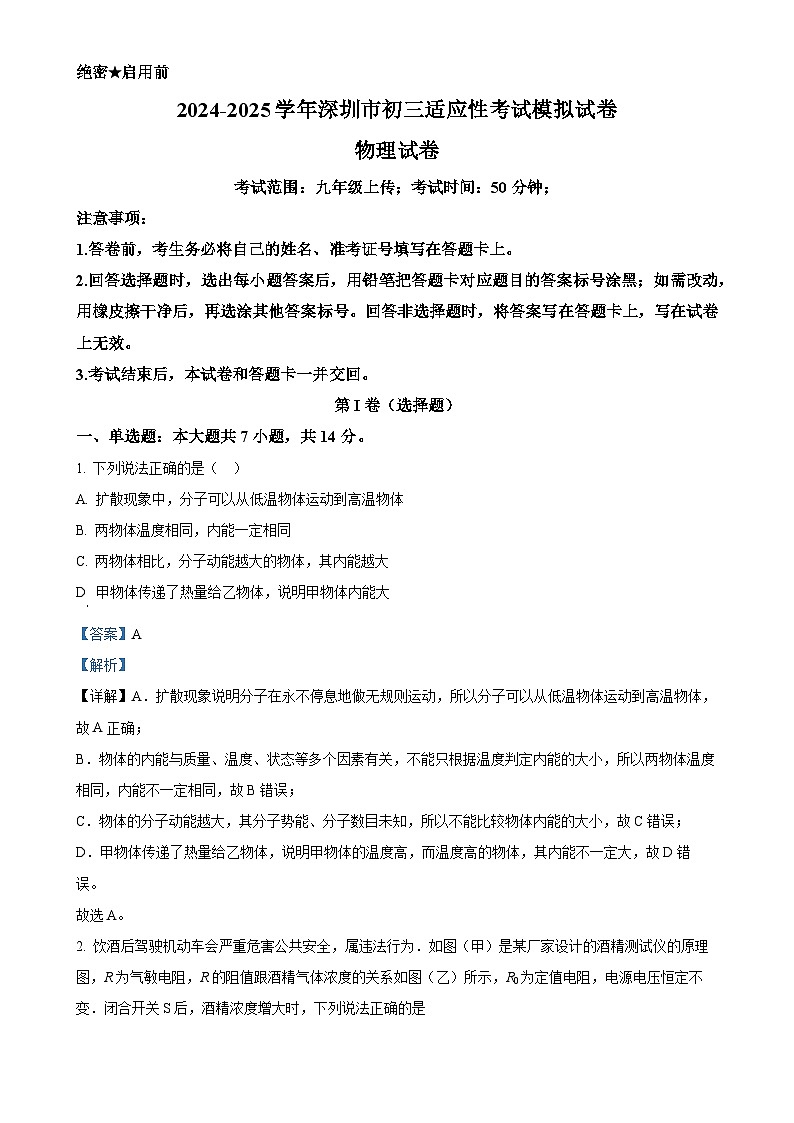

物理试卷
考试范围：九年级上传；考试时间：50分钟；
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题：本大题共7小题，共14分。
1. 下列说法正确的是（ ）
A. 扩散现象中，分子可以从低温物体运动到高温物体
B. 两物体温度相同，内能一定相同
C. 两物体相比，分子动能越大的物体，其内能越大
D 甲物体传递了热量给乙物体，说明甲物体内能大
【答案】A
【解析】
【详解】A．扩散现象说明分子在永不停息地做无规则运动，所以分子可以从低温物体运动到高温物体，故A正确；
B．物体的内能与质量、温度、状态等多个因素有关，不能只根据温度判定内能的大小，所以两物体温度相同，内能不一定相同，故B错误；
C．物体的分子动能越大，其分子势能、分子数目未知，所以不能比较物体内能的大小，故C错误；
D．甲物体传递了热量给乙物体，说明甲物体的温度高，而温度高的物体，其内能不一定大，故D错误。
故选A。

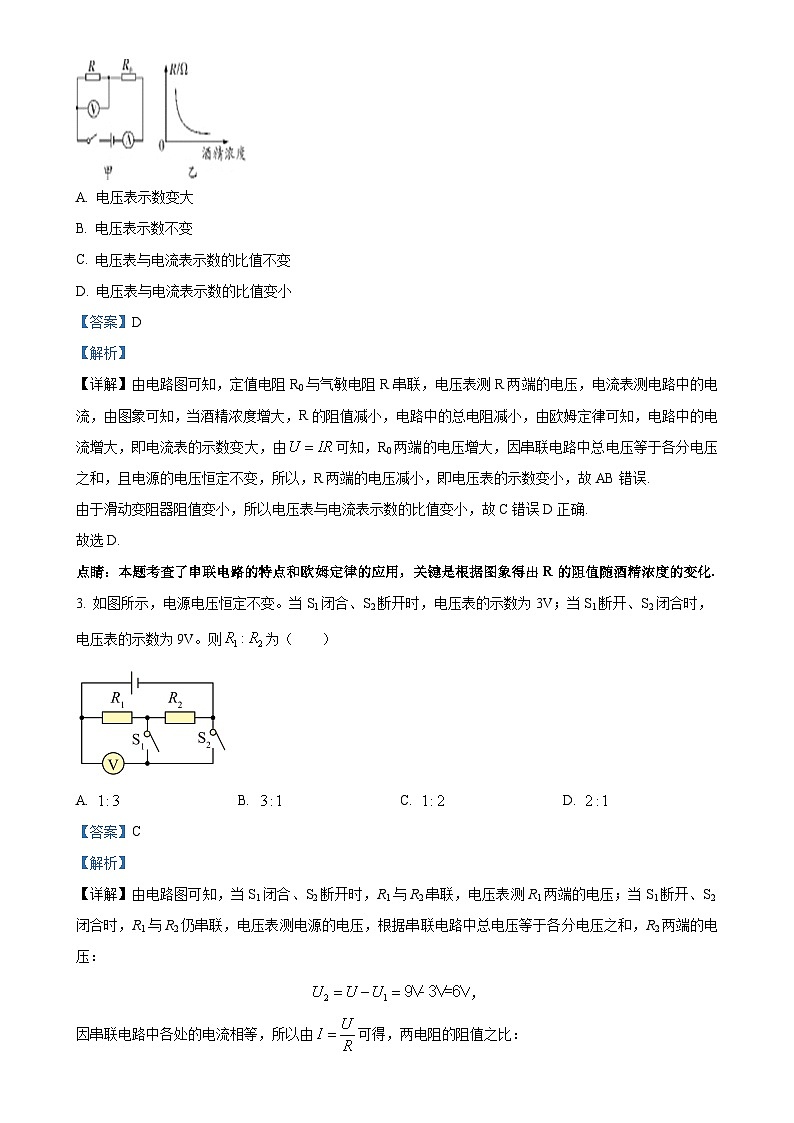

2. 饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开关S后，酒精浓度增大时，下列说法正确的是
A. 电压表示数变大
B. 电压表示数不变
C. 电压表与电流表示数的比值不变
D. 电压表与电流表示数的比值变小
【答案】D
【解析】
【详解】由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流，由图象可知，当酒精浓度增大，R的阻值减小，电路中的总电阻减小，由欧姆定律可知，电路中的电流增大，即电流表的示数变大，由可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，且电源的电压恒定不变，所以，R两端的电压减小，即电压表的示数变小，故AB错误.
由于滑动变阻器阻值变小，所以电压表与电流表示数的比值变小，故C错误D正确.
故选D.
点睛：本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象得出R的阻值随酒精浓度的变化.
3. 如图所示，电源电压恒定不变。当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V。则为（ ）
A. B. C. D.
【答案】C
【解析】
【详解】由电路图可知，当S1闭合、S2断开时，R1与R2串联，电压表测R1两端的电压；当S1断开、S2闭合时，R1与R2仍串联，电压表测电源的电压，根据串联电路中总电压等于各分电压之和，R2两端的电压：
，

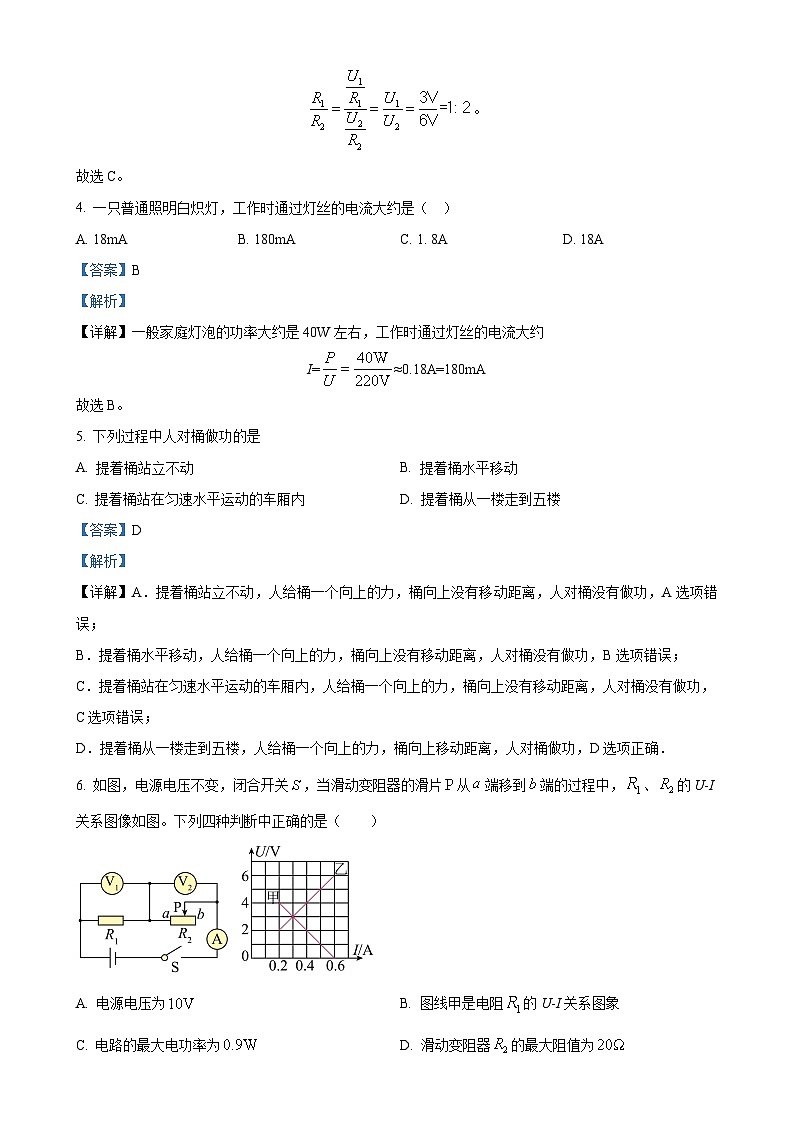

因串联电路中各处的电流相等，所以由可得，两电阻的阻值之比：
。
故选C。
4. 一只普通照明白炽灯，工作时通过灯丝的电流大约是（ ）
A. 18mAB. 180mAC. 1. 8AD. 18A
【答案】B
【解析】
【详解】一般家庭灯泡的功率大约是40W左右，工作时通过灯丝的电流大约
I=≈0.18A=180mA
故选B。
5. 下列过程中人对桶做功的是
A. 提着桶站立不动 B. 提着桶水平移动
C. 提着桶站在匀速水平运动的车厢内 D. 提着桶从一楼走到五楼
【答案】D
【解析】
【详解】A．提着桶站立不动，人给桶一个向上的力，桶向上没有移动距离，人对桶没有做功，A选项错误；
B．提着桶水平移动，人给桶一个向上的力，桶向上没有移动距离，人对桶没有做功，B选项错误；
C．提着桶站在匀速水平运动的车厢内，人给桶一个向上的力，桶向上没有移动距离，人对桶没有做功，C选项错误；
D．提着桶从一楼走到五楼，人给桶一个向上的力，桶向上移动距离，人对桶做功，D选项正确．
6. 如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A. 电源电压为B. 图线甲是电阻的U-I关系图象
C. 电路的最大电功率为D. 滑动变阻器的最大阻值为
【答案】D
【解析】
【详解】因为滑片在a时，此时滑动变阻器的电阻为0，电压变为0，故从U-I关系图像可以看出，甲为滑动变阻器R2的U-I关系图像，乙为电阻R1的U-I图像；
根据串联电路电压的规律，电源电压等于两电压表示数之和，由U-I图像可知，电路中电流为0.3A，R1两端的电压U1=3V，R2两端的电压U2=3V，则电源电压为
根据可知，当电路的电流最大时，电路的功率最大，由U-I图像可知，最大电流为0.6A，故电路的最大电功率为
由分压原理，当电压表V2示数最大时，变阻器连入电路的电阻最大，由U-I图像可知，这时的电压为4V，电流为0.2A， 由欧姆定律可得，滑动变阻器的最大阻值
故选D。
7. 在图示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是（ ）
A. 电流表A1示数变大，电流表A示数也变大
B. 电流表A1示数变小，电流表A示数也变小
C. 电流表A1示数不变，电流表A示数变大
D. 电流表A1示数不变，电流表A示数变小
【答案】C
【解析】
【详解】从图可知，闭合开关S，断开开关S1，电路中只有灯泡L1，电流表A和A1测量的是通过电阻灯泡L1中的电流，
则电流表A和A1的示数为
I=I1=
当开关S、S1都闭合后，灯泡L1和灯泡L2并联，电流表A测量的是干路中的总电流，电流表A1测量通过灯泡L1的电流，而电源电压不变，
∴根据欧姆定律可知通过灯泡L1的电流I1不变，即电流表A1的示数不变。
而此时电流表A测量的是干路中的总电流，由并联电路电流的特点可知此时干路中的总电流变大，即电流表A的示数变大。四个选项中符合题意的是C。
故选C。
第II卷（非选择题）
二、填空题：本大题共2小题，共9分。
8. 如图所示是定值电阻和的关系图像，和的大小关系为___________填“”、“”或“”；当和并联时，和两端电压之比 ___________；当和串联时，两端的电压为，则内消耗的电能为___________。
【答案】 ①. ②. 1∶1 ③.
【解析】
【详解】[1]由图像可知
故。
[2]并联电路中，各支路电压相等，因此当和并联时，和两端电压之比
[3]由图像可知，当两端的电压为，通过R1的电流为0.3A，当和串联时，串联电路中电流处处相等，则通过R2的电流也为0.3A，R2两端的电压
则内消耗的电能为
9. 汽车发动机工作时会发热，用水来冷却使发动机散热，这是通过______的方式来改变发动机的内能。怠速指汽车不前进时发动机的转速。小轿车发动机的怠速在700-900r/min比较合理，某品牌小轿车发动机的怠速为840r/min，则该发动机怠速时1s内对外做功______次；该汽油机燃烧10kg汽油时，对外做的有用功为，该汽油机的效率为______。（q汽油=5×107J/kg）
【答案】 ①. 热传递 ②. 7 ③. 28%
【解析】
【详解】[1]汽车发动机工作时会发热，用水来冷却，水吸收热量，内能增大，这是通过热传递的方式来改变发动机的内能。
[2]发动机正常怠速为
840r/min=14r/s
即1s内飞轮转动14周，因为四冲程汽油机一个工作循环中，飞轮转动2周，对外做功1次，所以该汽油机1s内对外做功7次。
[3]10kg汽油完全燃烧释放的热量
Q放=mq汽油=10kg×5×107J/kg=5×108J
该汽油机的效率
三、实验探究题：本大题共4小题，共24分。
10. 在“比较不同物质的吸热能力”实验中，小伟将质量和初温均相同的A和B两种液体分别倒入两个相同的烧杯内，并用两个相同的电加热器同时加热，如图甲所示。根据实验数据绘制的A、B两种液体温度随时间变化的图像如图乙所示。
（1）实验中，通过______反映液体吸收热量的多少；
（2）用两个相同的电加热器同时加热，目的是______；
（3）在A、B两种液体中，你认为液体______（选填“A”或“B”）作为汽车发动机冷却剂更好。
【答案】 ①. 加热时间 ②. 使两种液体相同时间内吸热相同 ③. B
【解析】
【详解】（1）[1]用相同的电加热器同时加热，加热相同的时间，放出的热量就是相等的，A、B液体吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的，这用到了转换法。
（2）[2]用两个相同的电加热器同时加热，目的是使加热器在相同时间内放出相等的热量，从而使两液体在相同时间内吸收的热量相等，这样就可以用加热时间来反映液体吸收热量的多少。
（3）[3]由乙图可知，A、B升高相同的温度，B加热时间长，吸收的热量多，说明B液体的吸热能力强，B液体的比热容较大；根据，质量相同的两种液体升高相同温度，B吸热多，故若在这两种液体中选择一种作为汽车发动机的冷却剂，应选B液体。
11. 在“测量定值电阻Rx的阻值”实验中，所使用的电源电压恒为3V。
（1）找出图甲电路中存在导线连接错误，请在接错的导线上画“×”，并用笔画线代替导线画出正确的实物电路连接图，接好后能满足闭合开关前应将滑动变阻器的滑片置于左端________；
（2）电路正确连接后，闭合开关，缓慢移动滑动变阻器的滑片，记录电压表的示数如图乙所示，电流表的读数为0.3A，并算出Rx的阻值约为 ________Ω（保留一位小数）；
（3）图丙是小明绘制的小灯泡的I﹣U图象，其中表示小灯泡的是图象________（选填“a”或“b”），分析图象中A、B、C三点电阻RA、RB、RC，其中电阻最大的点是________。
【答案】（1） （2）7.3
（3） ①. a ②. B
【解析】
【小问1详解】
原电路图中，滑动变阻器接的是上方2个接线柱，滑动变阻器需要“一上一下”接入电路中，根据要求闭合开关前应将滑动变阻器的滑片置于左端，即滑片在最左端，变阻器接入电路中的阻值最大，因此应该将变阻器右上接线柱改为右下方的接线柱接入电路，如下图所示：
【小问2详解】
电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V，则Rx的阻值约为
【小问3详解】
[1]灯泡的电阻随温度改变，故I﹣U图像是曲线a。
[2]因为灯丝的电阻随温度的升高而增大，所以A点的电阻值小于C点的电阻值，B、C两点电压相同，B点电流最小，根据可知，B点电阻最大。
12. 在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝 A、 B 分别放在如图所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量_____ （选填“相等”或“不相等”）、初温相同的煤油，再分别插入相同的温度计。闭合开关通电一定时间，可以通过_________了解电热丝产生热量的多少。已知 A、 B 两电热丝的电阻分别为 RA、 RB，且 RA ＞ RB。这个方案是用来探究电流和________相同时，电流通过电热丝产生的热量与_______大小的关系。请你应用所学知识推断，实验过程中_________（选填“甲”或“乙”）烧瓶内煤油的温度升高得更快。
【答案】 ①. 相等 ②. 温度计示数变化 ③. 通电时间 ④. 电阻 ⑤. 甲
【解析】
【详解】[1]根据控制变量的原则在探究“电流通过导体产生的热量与哪些因素有关”时，应在烧瓶中加入质量相等的煤油。
[2]电阻丝通电发热，使煤油温度升高，温度计示数上升，电热丝产生热量越多，温度计示数变化越多。
[3][4] RA、RB电阻大小不同，为该实验的变量，因此这个方案是用来探究电流和通电时间相同时，电流通过电热丝产生的热量与电阻大小的关系。
[5]由图像可知两电阻丝串联，电流相同，又由可知，电流通电时间相同，电阻越大，产生的热量越多，因此甲烧瓶内煤油的温度升高得更快。
13. 爱动脑的小明想利用物理知识将电流表改装成电子拉力计，图甲是其电路原理图。弹簧右端和金属滑片P固定在一起，（弹簧的电阻不计），定值电阻，、是一根长为的均匀电阻（其电阻大小与长度成正比），阻值为，电源电压，电流表的量程为；当不拉拉环时，金属滑片刚好处于端。已知该弹簧伸长的长度与所受拉力的关系如图乙所示。
（1）将电流表的表盘改为拉力计的表盘，可以把拉力的大小信息转化为电流信息，更加方便简洁，信息转化的关键环节为：拉力大小变化滑片P的位置变化电路的___________变化电流的变化；
（2）当不拉拉环时，电路中电流是___________A；
（3）在电路中连入的目的是___________；
（4）为了保证电路安全，还需要对电阻丝接入电路的范围进行限制，其允许接入的阻值范围是___________，该拉力计能够测量的最大拉力是___________N；
（5）在不改变电表的条件下，要增大电子拉力计测量范围，以下调整方案可行的是___________；
A. 增大电源电压
B. 减小电阻的阻值
C. 在电路中再串联一个电阻
（6）在图丙所示的电流表盘上标出拉力为时指针的位置；
（7）小红同学设计了将电压表改装电子拉力计的电路，如图丁所示，弹簧伸长的长度与所受拉力的关系如图乙所示，已知电源电压为，定值电阻的阻值为，是长为的均匀电阻丝，阻值为，此方案中的电压表示数与被测拉力之间的关系式：___________（用、、、和表示）。
【答案】（1）总电阻 （2）0.15
（3）保护电路 （4） ①. 5~35 ②. 600
（5）C （6）
（7）
【解析】
【小问1详解】
由图甲知，电阻丝R1与定值电阻R0和弹簧串联在电路中，弹簧受到的拉力变化时，滑片P移动，R1接入电路的阻值变化，电路的总阻值变化，而电源电压不变，据欧姆定律知，电路中的电流也随着变化。
【小问2详解】
由图甲可知，两电阻串联，当不拉拉环时，R1接入电路的阻值最大，为35Ω，此时电路中电流为
【小问3详解】
电路中R0的目的是保护电路，当滑片向b移动时，R1接入电路的阻值变小，R0可避免电路的阻值过小，电流过大而损坏电路。
【小问4详解】
[1]电流表的量程为0~0.6A，所以电路中的最大电流为0.6A，此时电路的总阻值最小为
R1接入电路的最小阻值
R小=R总小-R0=10Ω-5Ω=5Ω
所以R1接入电路的范围为5Ω~35Ω。
[2]R1接入电路的阻值最小时，弹簧所受的拉力最大。而R1的电阻大小与长度成正比，所以有
解得，R1接入电路的阻值最小时，弹簧的伸长量。由图乙可得
解得F=600N。
【小问5详解】
由图乙可知，弹簧伸长的长度与所受拉力成正比，即。要增大电子拉力计测量范围，即增大F值，保证电路安全前提下，应增大的值，则需减小电阻丝R1连入电路的阻值，电路的最大电流一定，电路的总电阻，则
A．I大和R0一定，若增大电源电压，则电阻丝R1连入电路的电阻增大，故A不符合题意；
B．I大和电源电压U一定，若减小电阻R0的阻值，则电阻丝R1连入电路的电阻增大，故B不符合题意；
C．I大和电源电压U一定，电路的总电阻一定，若在电路中再串联一个电阻，则可减小电阻丝R1连入电路的阻值，故C符合题意。
故选C。
【小问6详解】
由图象知，当拉力为F=400N时，，R1连入电路的长度
R1连入电路的阻值
电路中的总电阻
电路中的电流
图丙中，电流表选用小量程，分度值为0.02A，指针处于0.3A处，如图所示：
【小问7详解】
由图丁知，两个电阻仍串联在电路中，R1接入电路的阻值不变，电压表测aP间的电压，电路中的电流
当弹簧受到拉力为F时，其伸长量
aP间的电阻
电压表的示数
四、计算题：本大题共2小题，共17分。
14. 新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。和均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的内，电路中总电流随时间变化的图象如图乙所示。求：
（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝的阻值；
（3）这内电饭锅产生的热量。
【答案】（1）660W；（2）；（3）
【解析】
【详解】解：（1）S和S1都闭合时，和并联，根据并联电路总电阻小于任何一个分电阻可知，此时电路总电阻较小，电流较大，由图象可知为，此时电饭锅的电功率
（2）只闭合S，电路中只有，电路中电流较小并由图象可知为，由欧姆定律可知
（3）由图象可知，S和S1都闭合时，电路总电阻较小，电路中电流较大为，由图像可知
当只闭合S，电路中只有，电路中电流较小为，由图像可知
答：（1）S和S1都闭合时电饭锅的电功率是；
（2）电热丝的阻值是；
（3）这内电饭锅产生的热量是。
15. 如图所示，电源电压为 10V，且保持不变，已知滑动变阻器的最大阻值为25Ω，定值电阻 R0为 20Ω，小灯泡上标有“6V，3W”字样．
求：
（1）灯泡的电阻和正常工作时的电流各是多少?
（2）当 S 闭合，S1、S2 都断开时，要使灯泡正常发光， 滑动变阻器连入电路中的阻值为多大?
（3）当 S、S1、S2 都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小?这个最小功率是多少?
【答案】（1）12Ω ，0.5A（2）8Ω（3）调节滑动变阻器滑片到最左端时，整个电路消耗的总功率最小，9W
【解析】
【详解】（1）灯泡电阻：，灯泡正常工作时的电流：；
（2）当S闭合，S1、S2都断开时，滑动变阻器与灯泡串联，灯泡正常发光时，UL=6V，滑动变阻器两端电压：，滑动变阻器接入电路的阻值： ；
（3）当S、S1、S2都闭合时，定值电阻R0与滑动变阻器并联，灯泡被短路，滑动变阻器接入电路的阻值最大，即滑片在最左端时，整个电路消耗的电功率最小，最小电功率是：．
五、综合题：本大题共1小题，共6分。
16. 阅读下列短文，回答问题。
货车重力的检测装置
高速公路进出口处设有测量货车重力的检测装置。小明同学利用学过的物理知识设计了一套测量货车重力的模拟装置，其工作原理如图甲所示，装置中用到的压力传感器R的阻值随压杆压力F变化的关系如图乙所示。图甲中，OAB是以O为支点的水平杠杆，平板上的物体所受重力大小可以通过电流表读数显示，将电流表表盘的刻度改成相应的重力大小，就可以直接从电流表表盘上读出重力值。已知定值电阻R0的阻值为10Ω，平板、压杆和杠杆的质量均忽略不计。
（1）如果定义压力传感器阻值随压力增大而变小的，称为负压力系数电阻；压力传感器阻值随压力增大而变大的，称为正压力系数电阻。则压力传感器R是______（选填“正”或“负”）压力系数电阻。当电池组电压U0＝12V时，在不放物体时，电流表的读数是______A，放上物体后，电流表的读数将______（选填“增大”、“减小”或“不变”）；
（2）电池组使用一段时间后电压会下降，如果对装置不做任何调整，利用电流表读出的重力值将______（选填“偏大”、“偏小”或“不变”）。如果需要调整该装置，以维持此装置的原有测量精确度，一种方法是：我们可以将平板与杠杆的触点A向______（选填“左”或“右”）水平调节一些，或者将______（填另一种调整方法）。
【答案】 ①. 负 ②. 0.15 ③. 增大 ④. 偏小 ⑤. 左 ⑥. 定值电阻R0换成阻值更小的定值电阻
【解析】
【详解】（1）[1]由图乙知道，压力传感器的阻值随压力增大而变小，所以压力传感器R是负压力系数电阻。
[2]由图乙知道，在不放物体时，压力传感器电阻受到的压力为0， R＝70Ω，由于串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数
[3]由杠杆平衡条件知道
则放上物体后，压敏电阻受到的压力增大，由图乙知道，R的阻值减小，电路的总电阻减小，由知道，电路中的电流变大，即电流表的读数增大。
（2）[4]电池组使用一段时间后电压会下降，如果对装置不做任何调整，测量相同货车重力时，电路中的电流偏小，利用电流表读出的重力值将偏小。
[5][6]如果需要调整该装置，以维持此装置的原有测量精确度，应增大电路中的电流，定值电阻R0的阻值不变时，应增大压敏电阻受到的压力，由于
