广东省深圳市光明区2025-2026学年九年级上学期1月期末物理试题-自定义类型

这是一份广东省深圳市光明区2025-2026学年九年级上学期1月期末物理试题-自定义类型，共11页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

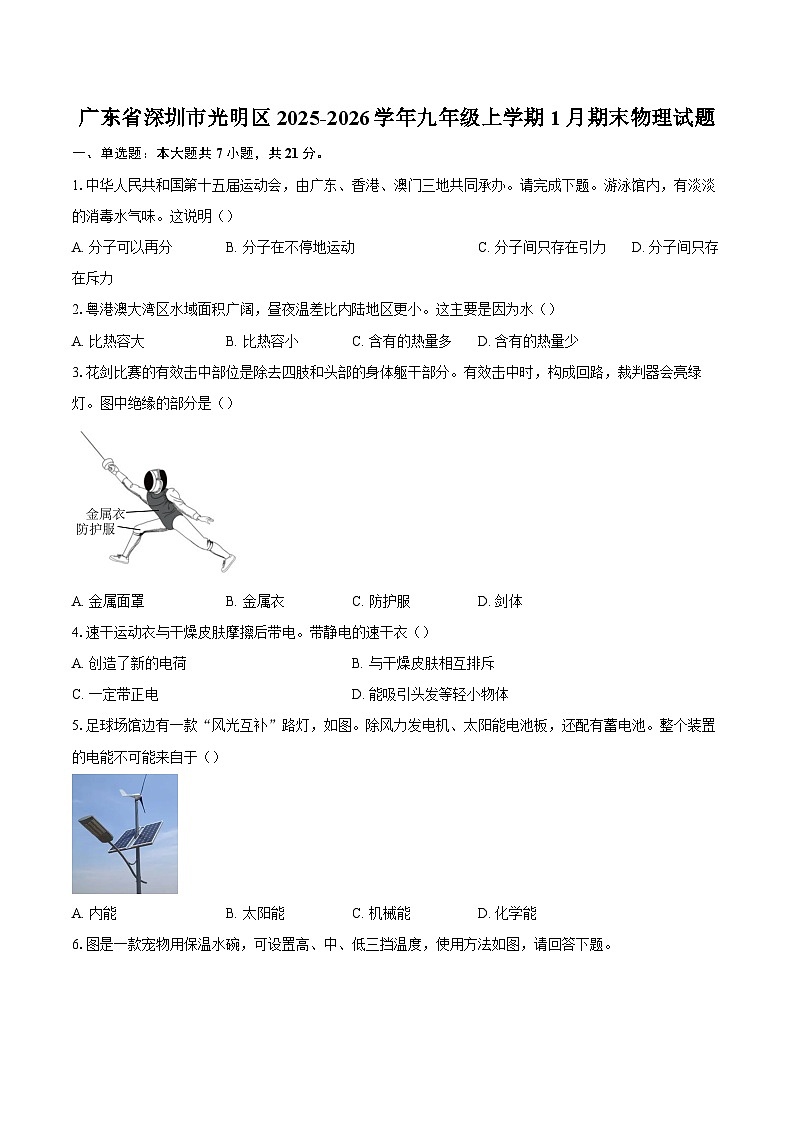

1.中华人民共和国第十五届运动会，由广东、香港、澳门三地共同承办。请完成下题。游泳馆内，有淡淡的消毒水气味。这说明（）
A. 分子可以再分B. 分子在不停地运动C. 分子间只存在引力D. 分子间只存在斥力
2.粤港澳大湾区水域面积广阔，昼夜温差比内陆地区更小。这主要是因为水（）
A. 比热容大B. 比热容小C. 含有的热量多D. 含有的热量少
3.花剑比赛的有效击中部位是除去四肢和头部的身体躯干部分。有效击中时，构成回路，裁判器会亮绿灯。图中绝缘的部分是（）
A. 金属面罩B. 金属衣C. 防护服D. 剑体
4.速干运动衣与干燥皮肤摩擦后带电。带静电的速干衣（）
A. 创造了新的电荷B. 与干燥皮肤相互排斥
C. 一定带正电D. 能吸引头发等轻小物体
5.足球场馆边有一款“风光互补”路灯，如图。除风力发电机、太阳能电池板，还配有蓄电池。整个装置的电能不可能来自于（）
A. 内能B. 太阳能C. 机械能D. 化学能

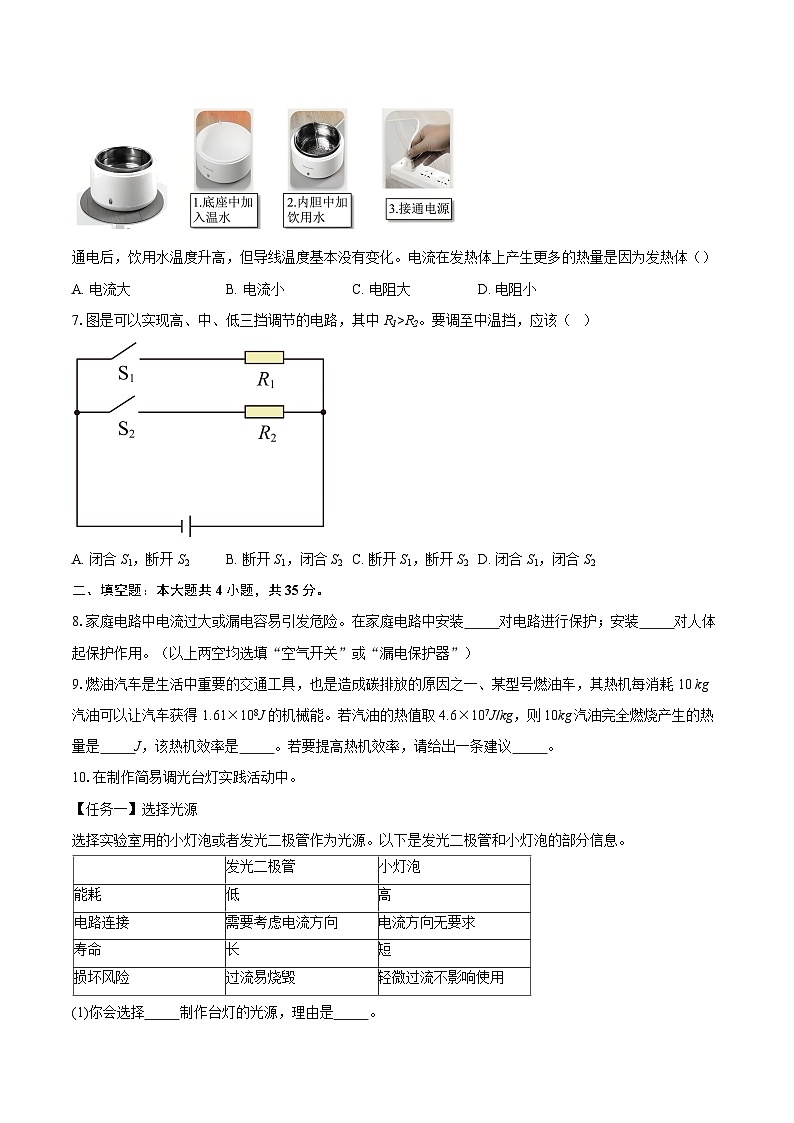

6.图是一款宠物用保温水碗，可设置高、中、低三挡温度，使用方法如图，请回答下题。
通电后，饮用水温度升高，但导线温度基本没有变化。电流在发热体上产生更多的热量是因为发热体（）
A. 电流大B. 电流小C. 电阻大D. 电阻小
7.图是可以实现高、中、低三挡调节的电路，其中R1>R2。要调至中温挡，应该（ ）
A. 闭合 S1，断开 S2B. 断开 S1，闭合 S2C. 断开 S1，断开 S2D. 闭合 S1，闭合 S2
二、填空题：本大题共4小题，共35分。
8.家庭电路中电流过大或漏电容易引发危险。在家庭电路中安装 对电路进行保护；安装 对人体起保护作用。（以上两空均选填“空气开关”或“漏电保护器”）
9.燃油汽车是生活中重要的交通工具，也是造成碳排放的原因之一、某型号燃油车，其热机每消耗10 kg 汽油可以让汽车获得1.61×108J的机械能。若汽油的热值取4.6×107J/kg，则10kg汽油完全燃烧产生的热量是 J，该热机效率是 。若要提高热机效率，请给出一条建议 。
10.在制作简易调光台灯实践活动中。
【任务一】选择光源
选择实验室用的小灯泡或者发光二极管作为光源。以下是发光二极管和小灯泡的部分信息。
(1)你会选择 制作台灯的光源，理由是 。

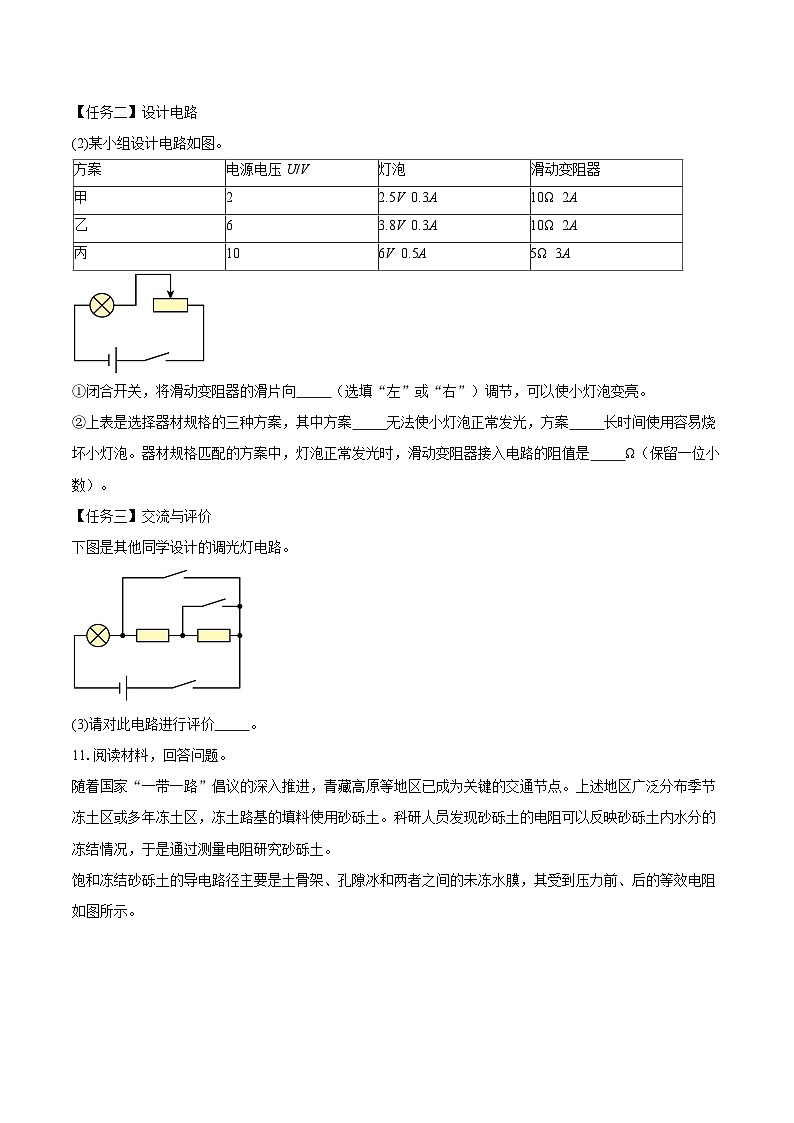

【任务二】设计电路
(2)某小组设计电路如图。
①闭合开关，将滑动变阻器的滑片向 （选填“左”或“右”）调节，可以使小灯泡变亮。
②上表是选择器材规格的三种方案，其中方案 无法使小灯泡正常发光，方案 长时间使用容易烧坏小灯泡。器材规格匹配的方案中，灯泡正常发光时，滑动变阻器接入电路的阻值是 Ω（保留一位小数）。
【任务三】交流与评价
下图是其他同学设计的调光灯电路。
(3)请对此电路进行评价 。
11.阅读材料，回答问题。
随着国家“一带一路”倡议的深入推进，青藏高原等地区已成为关键的交通节点。上述地区广泛分布季节冻土区或多年冻土区，冻土路基的填料使用砂砾土。科研人员发现砂砾土的电阻可以反映砂砾土内水分的冻结情况，于是通过测量电阻研究砂砾土。
饱和冻结砂砾土的导电路径主要是土骨架、孔隙冰和两者之间的未冻水膜，其受到压力前、后的等效电阻如图所示。
饱和冻结砂砾土的电阻大小主要受液态水（未冻水膜）导电能力的影响。由于冰的熔点受压力和温度的影响，当温度不变时，压力增大会导致孔隙冰的破碎和熔化，水量增多，引起冻土发生形变。科研人员对不同压力、不同温度下的饱和砂砾土样品测量电阻的大小。收集数据如下表。
(1)饱和冻结砂砾土内土骨架导电路径和孔隙冰导电路径可以看作是 联的。
(2)饱和冻结砂砾土受到压力后，可以认为主要改变了导体的 ，从而改变了导体的电阻。
(3)测试时，外力压缩样品做功，将 能主要转化为内能，使样品的内能变大。
(4)表格中，形变越大，表明样品受到的压力越 。
(5)压力一定时，饱和冻结砂砾土的电阻随温度升高而 。
(6)为监测冻土的有害形变，设计了一个简单的监测电路，用-2°C的样品进行测试，如图。Rx表示冻土样品，电源电压是24V。
①形变为2%时，样品的电阻为 kΩ。
②受到压力越大，电流表示数越 。
③当电流表示数在①基础上改变了0.02mA时，样品的形变为 。
三、作图题：本大题共2小题，共6分。
12.如图是一种具有报警功能文物展示台的结构。闭合开关S后，当文物放置在金属片B上时，弹簧被压缩，金属片B与A、C接触，电路中的灯泡亮，电铃不响；当文物被移开，在弹簧的作用下，金属片B被弹起，灯泡亮，电铃响。请将电路补充完整。
13.如图，将电灯和开关接入家庭电路。要求：用开关控制灯的通断，且考虑安全性。
四、实验探究题：本大题共3小题，共18分。
14.在“比较不同液体的比热容”实验中，实验装置如图所示。
(1)利用相同的电加热器A、B加热 相等，初温相同的甲、乙两种液体，加热相同的时间，比较它们升高温度的多少。
(2)收集实验数据如上表，实验表明： 液体的比热容更大。
(3)制作暖水袋时， 液体更适合作为输送热量的介质。
(4)另一小组也用类似装置对甲、乙两种液体加热，收集实验数据如下表。
①不计热损失，加热时间相同，两种液体吸收的热量 （选填“相同”或“不同”）；
②装置Ⅰ中的是 液体。
15.小明自制了一个可乐电池，但发现电池电压较小，不足以让小灯泡正常发光。为改进电池，他对影响可乐电池电压大小的因素进行探究。取一瓶可乐，等份装在多个玻璃杯中，将锌片和铜片用导线夹夹住浸入可乐，形成一个简易的可乐电池。将可乐电池和电压表用导线连接组成如图所示电路，收集证据如下表。
(1)金属片 （选填“A”或“B”）是可乐电池的正极。
(2)增加可乐的杯数，相当于将电池 联。
(3)为探究可乐电池的电压大小与可乐杯数的关系，应使用序号 的证据。
(4)由表格信息，得出初步结论：可乐电池的电压与可乐的种类 关。
(5)分析表格中证据，为增大可乐电池的电压，除增加可乐杯数外，还可以采取的做法是 。
16.在探究“电阻一定时电流与电压的关系”实验中，使用的器材：电压恒为6V的电源，规格为“50Ω 2 A”的滑动变阻器，阻值为5Ω、10Ω、20Ω的电阻器各1个等。实验电路如图。
(1)闭合开关前，滑片应调至 （选填“A”或“B”）端，此时电路中的电流最 （选填“大”或“小”）；
(2)测量并记下几组电压和电流值，记录数据如下表：
分析数据，得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压的比值 ；
(3)分析表中某三组数据，还可以初步得出电流与电阻的定量关系。下面是处理数据，得出结论的过程，请补充完整。
五、计算题：本大题共2小题，共20分。
17.图甲是一款天然气浓度检测仪的简化电路图，电源电压为4.5V，定值电阻R2的阻值为10Ω，R1是气敏电阻，其阻值随天然气浓度变化规律如图乙。当电压表示数低至3V时，启动报警系统。求启动报警时：
(1)定值电阻R2两端的电压U2；
(2)电路中的电流I；
(3)天然气的浓度。
18.图甲是一款电饭锅，其部分参数如图乙。在国家标准中，2级能效的电饭锅热效率应不低于84%，电饭锅在额定电压下工作。
(1)求保温时电路中的电流；
(2)加热600s，求消耗的电能W；
(3)若这段时间电饭锅有效输出的内能为，则该电饭锅的热效率是否符合2级能效标准。
1.【答案】B
2.【答案】A
3.【答案】C
4.【答案】D
5.【答案】A
6.【答案】C
7.【答案】B
8.【答案】空气开关
漏电保护器

9.【答案】4.6×108
35%
让燃料燃烧得更充分

10.【答案】发光二极管
能耗低且寿命长
右
甲和丙
丙
7.3
能调光，但是电阻跳跃变化，导致亮度跳跃，且与上图相比，操作较麻烦

11.【答案】并
横截面积
机械
大
减小
240
大
6%

12.【答案】
13.【答案】
14.【答案】质量
甲
甲
不同
甲

15.【答案】B
串
3和4
无
增加每杯可乐的体积

16.【答案】A
小
不变
7
​​​​​​​
在电压一定时，电流与电阻的乘积是一个定值

17.【答案】解：（1）由图甲可知，气敏电阻R1与定值电阻R2串联，电压表测量R1两端的电压，根据串联电路电压的特点，定值电阻R2两端的电压为
（2）根据欧姆定律，电路中的电流为
（3）启动报警时，气敏电阻的阻值为
由图乙可知，当气敏电阻R1的阻值为20Ω时，对应的天然气浓度为0.5%

18.【答案】解：（1）由参数表可知，电饭锅的额定电压 ，保温功率
根据电功率公式 可得，保温时电路中的电流
（2）由参数表可知，电饭锅的加热功率 。加热时间
消耗的电能
（3）电饭锅有效输出的内能（有用能量）
加热时消耗的总电能（总能量）
该电饭锅的热效率
发光二极管
小灯泡
能耗
低
高
电路连接
需要考虑电流方向
电流方向无要求
寿命
长
短
损坏风险
过流易烧毁
轻微过流不影响使用
方案
电源电压U/V
灯泡
滑动变阻器
甲
2
2.5V 0.3A
10Ω 2A
乙
6
3.8V 0.3A
10Ω 2A
丙
10
6V 0.5A
5Ω 3A
-8
-6
-4
-2
2%
780
620
450
240
4%
760
600
430
220
6%
740
580
410
200
8%
720
560
390
180
加热时间/min
0
1
2
3
4
甲液体温度/℃
26
33
39
46
53
乙液体温度/℃
26
39
53
66
80
装置
电加热器功率P/W
液体质量m/g
加热时间t/s
液体升高的温度Δt/℃
I
400
200
100
40
Ⅱ
100
200
100
20
序号
可乐种类
可乐杯数/杯
每杯可乐的体积V/mL
电压U/V
1
普通可乐
3
100
0.5
2
无糖可乐
3
100
0.5
3
普通可乐
3
150
0.7
4
普通可乐
4
150
0.8
实验序号
1
2
3
4
5
6
7
8
9
电阻器阻值R/Ω
5
10
20
电压U/V
1.0
1.5
2.0
1.0
2.0
3.0
2.0
4.0
5.0
电流I/A
0.20
0.30
0.40
0.10
0.20
0.30
0.10
0.20
0.26
实验序号
处理数据的过程
3
0.40A×5Ω=2.0A·Ω
5
0.20A×10Ω=2.0A·Ω
①
②
根据数据处理结果发现：③
得出的初步结论：导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
